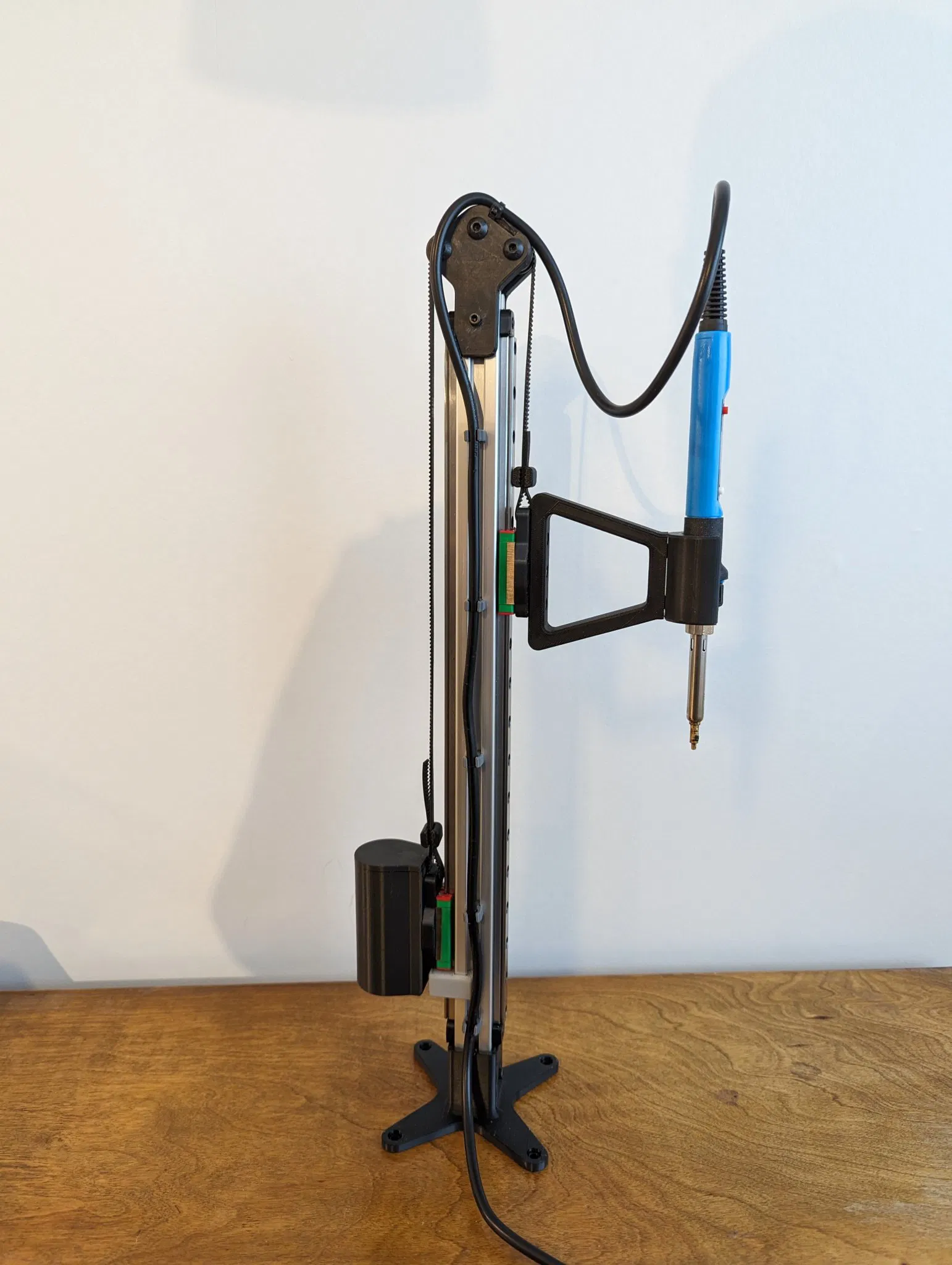

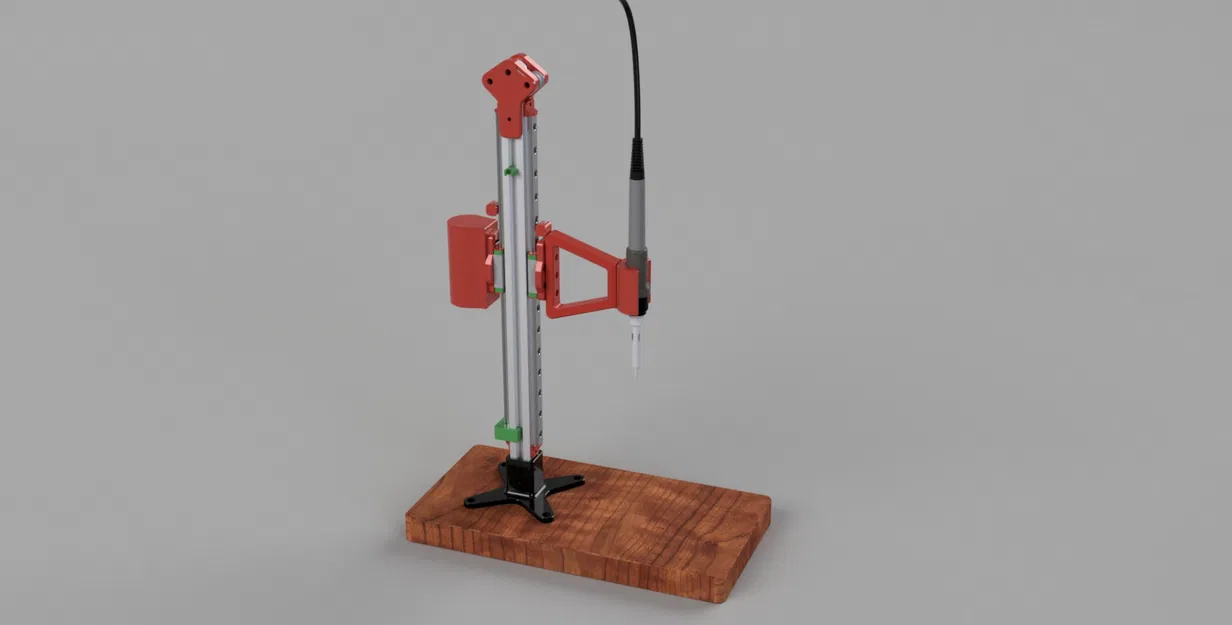

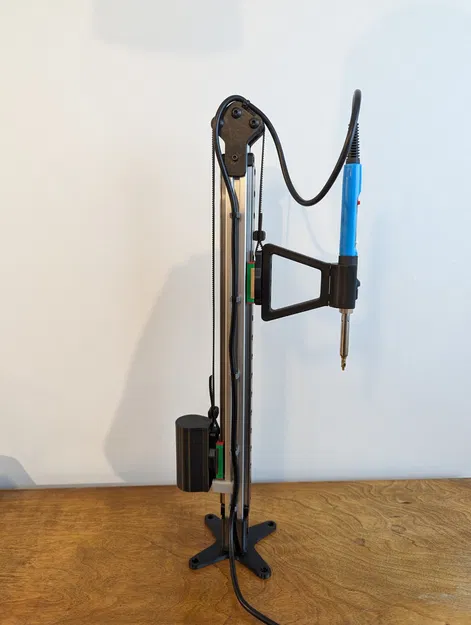

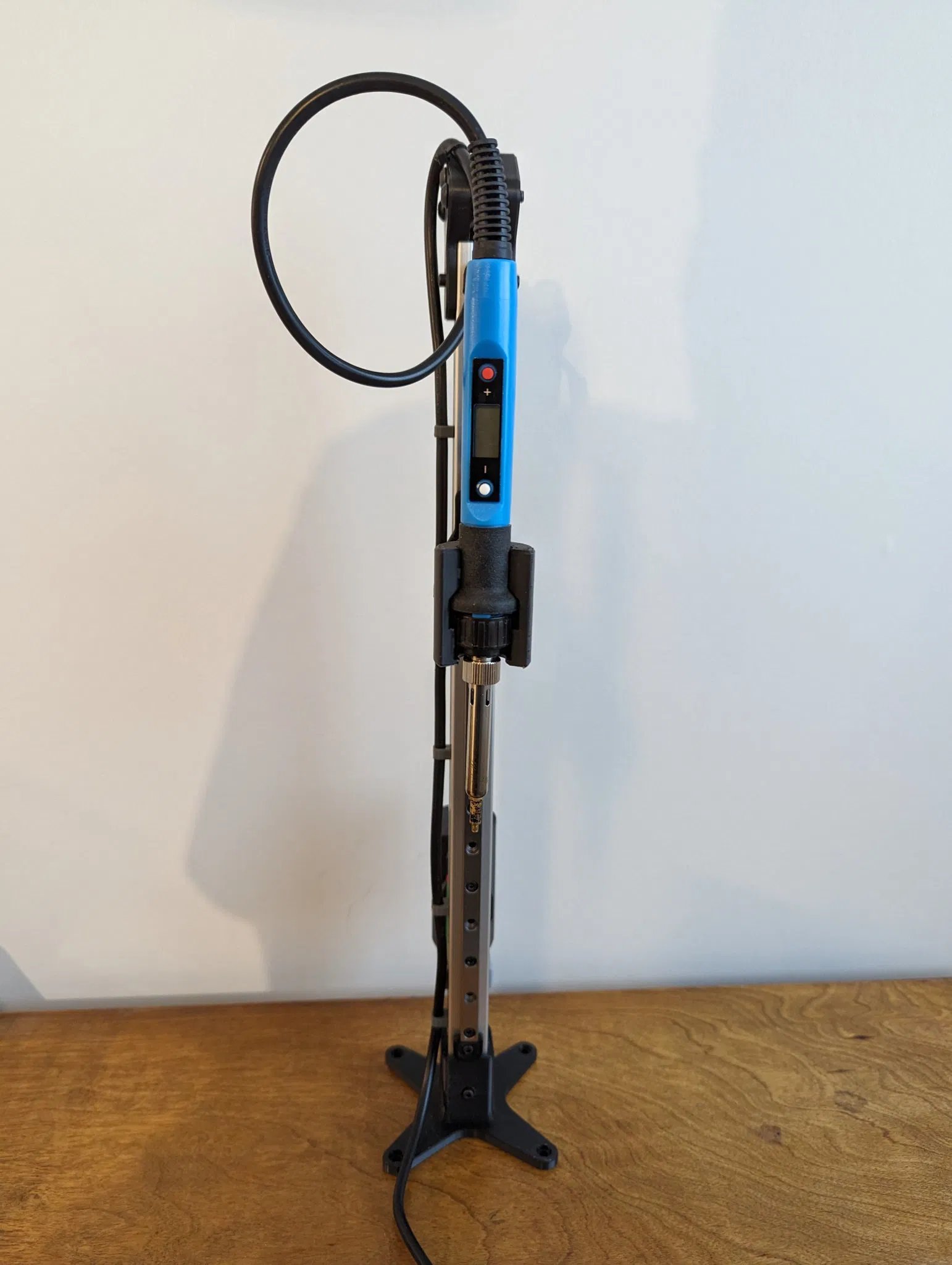

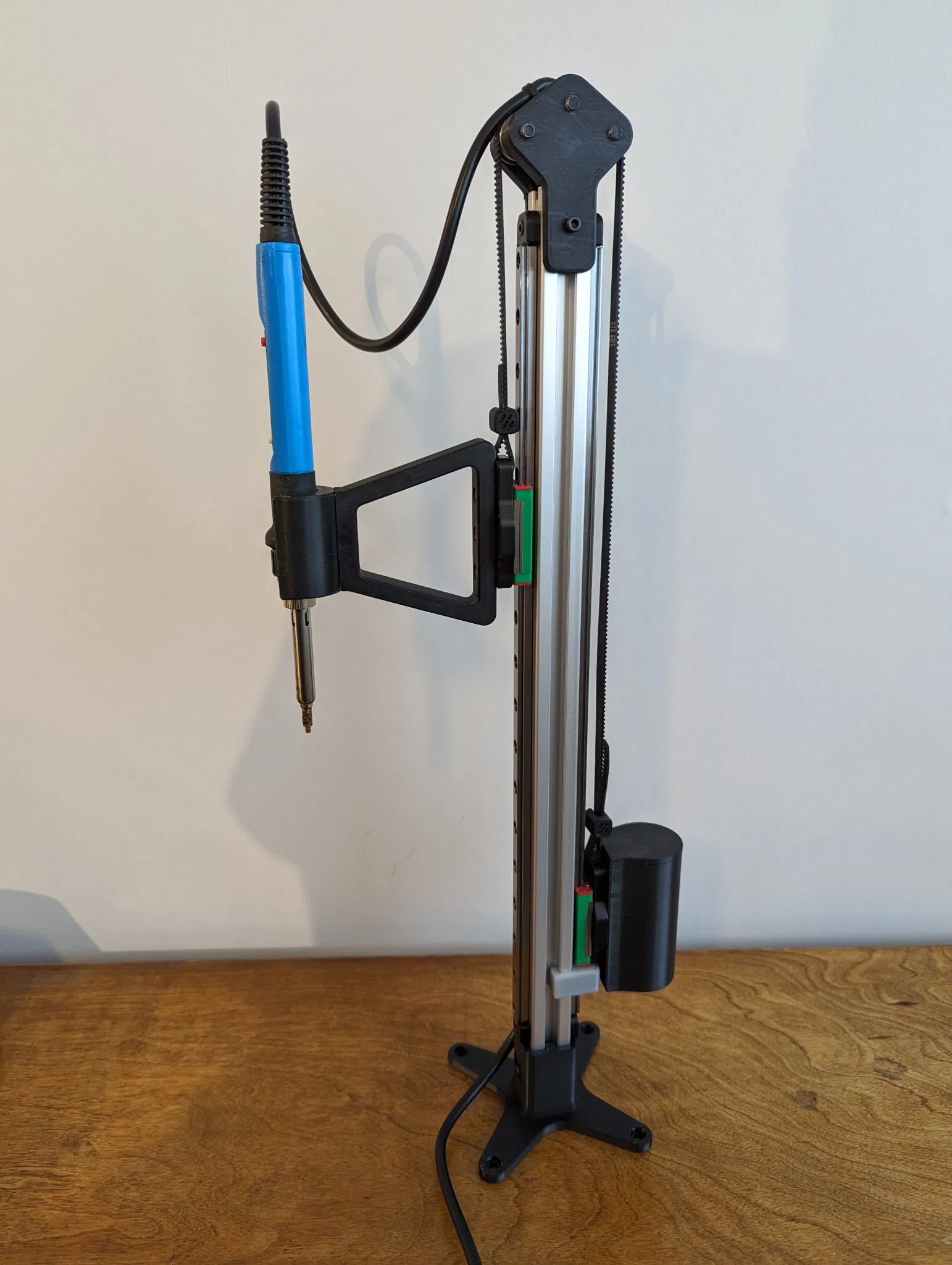

Máy ép nhiệt insert theo kiểu ray MGN9H

Phiên bản chỉnh sửa của mình dựa trên bộ ép nhiệt insert Adafruit và thrutheframe sử dụng ray MGN9H, dây đai GT2 20T và vòng bi F695. Có nhiều thiết kế khác nhau, nhưng mình muốn làm một cái gì đó có thể tự lắp ráp từ những phụ tùng có sẵn. Mình lấy cảm hứng từ cả hai thiết kế của Adafruit và thrutheframe. Một vài lưu ý: Các file như “rail_stop_x4.stl” nghĩa là bạn cần in 4 cái. Tất cả các bộ phận đều có thể in bằng PLA trừ “solder_iron_bracket_xxxx.stl” – bộ phận này tiếp xúc với mỏ hàn. Bộ phận này cần in bằng ABS hoặc ASA. File “cw_bumper.stl” cần in bằng TPU. Cái này dùng để làm mềm điểm dừng của đối trọng. Có hai phiên bản cho tay bracket phía trước, một cho mỏ hàn Trung Quốc giá rẻ, phiên bản còn lại sẽ vừa với kẹp mỏ hàn của Adafruit, gregington và thrutheframe và những loại khác (nó sử dụng khoảng cách lỗ trên bộ ép nhiệt insert của Adafruit). *Chỉnh sửa: Với tinh thần mã nguồn mở, mình đã thêm các file STEP để bạn tham khảo, chỉnh sửa và làm lại. Xin lưu ý rằng một số lựa chọn thiết kế dựa trên những gì mình có sẵn. Chúc bạn lắp ráp thành công và chia sẻ thành quả của mình. Tất cả các file đã được định hướng sẵn theo chiều in. Cài đặt in:

• Infill: 40%
• Số lớp tường: 4
• Lớp trên/dưới đặc: 5
• Phần lõm cho giá đỡ đối trọng nên được in ở chế độ vase/spiral. Cài đặt in TPU:
• Infill: 15%
• Số lớp tường: 2
• Lớp trên/dưới đặc: 2 BOM * Thanh nhôm 2020 (không phải v-slot) bất kỳ chiều dài nào trên 30cm đều tốt (mình dùng 42cm để vừa với ray mình có)

• Ray tuyến tính MGN9H (30cm) - 2 bộ
• Dây đai GT2 Open Belt LL-2GT-6 (rộng 6mm) - Chiều dài tùy thuộc cấu hình của bạn (dây rẻ tiền nào cũng được)
• Bánh răng con lăn răng cưa GT2 20T (rộng 6mm) (lỗ 5mm) - 1 cái
• Vòng bi F695-2RS 5x13x4mm có bích - 4 cái
• Vít M3x6 BHCS - 12 cái
• Vít M3x8 SHCS - 34 cái
• Vít M5x30 BHCS - 3 cái
• Đai ốc ren xoắn M3 (M3x5x4) - 12 cái
• T-nut M3 - 25 cái
• Vòng đệm 10,5X30X2,5 - 18 cái (đai ốc, vít, bu lông, bi, v.v. sử dụng phần lõm nếu các bộ phận quá nhỏ và có thể rơi ra qua các lỗ dành cho chìa lục giác) Vít và phụ kiện cho các bộ phận in: Bracket puli trái và phải
• M5x30mm - 3 cái
• M3x8 SHCS - 2 cái

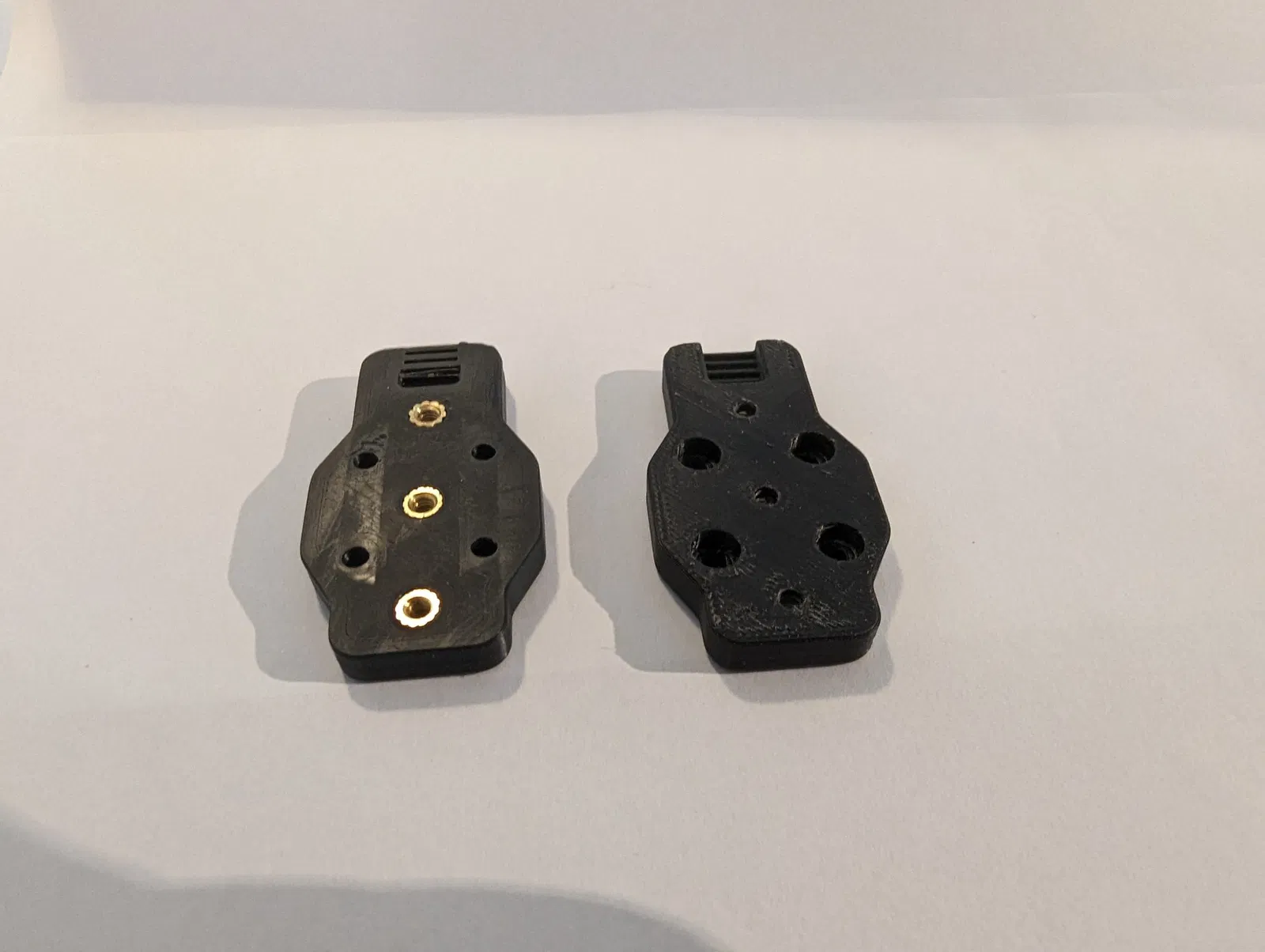

• T-nut M3 - 2 cái Bracket trước & sau
• M3x6 BHCS - 8 cái
• Đai ốc ren xoắn M3 (M3x5x4) - 6 cái Dừng ray x4
• M3x8 BHCS - 4 cái

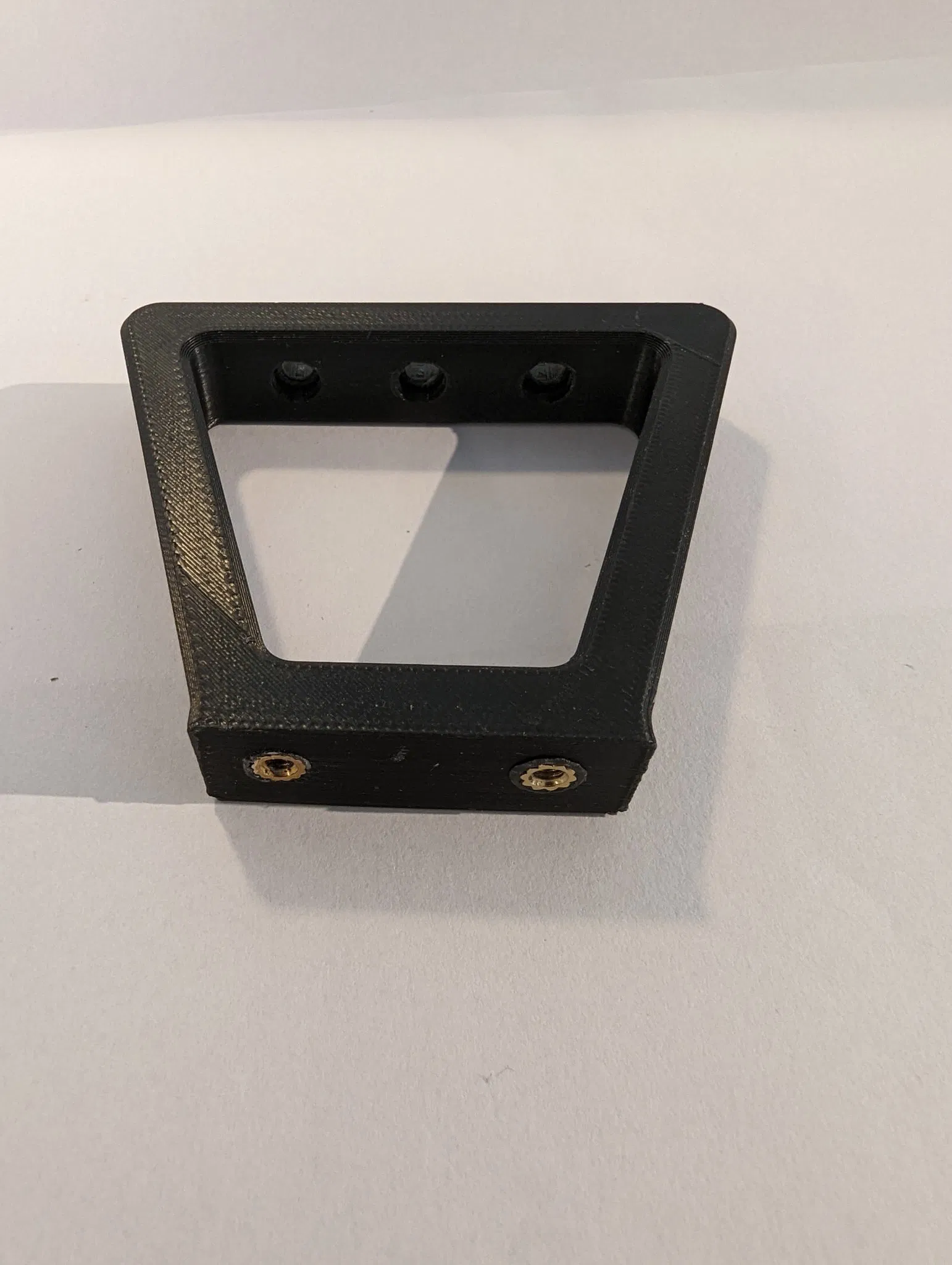

• T-nut M3 - 4 cái Tay bracket trước
• M3x8 SHCS - 3 cái
• Đai ốc ren xoắn M3 (M3x5x4) - 2 cái Kẹp mỏ hàn (giá đỡ cho mỏ hàn Trung Quốc giá rẻ - https://vi.aliexpress.com/item/4001196201437.html)
• M3x8 SHCS - 2 cái Giá đỡ đối trọng
• M3x8 BHCS - 3 cái Chặn đối trọng
• M3x16 BHCS - 1 cái
• T-nut M3 - 1 cái Ray
• M3x8 SHCS - 16 cái (8 cho mỗi ray)
• T-nut M3 - 16 cái Chân 2020
• M3x8 BHCS - 2 cái
• T-nut M3 - 2 cái
• Vít gỗ M4x10 - 4 cái Nguồn: Adafruit - /3d-model/may-ep-lap-insert-ren-chim trutheframe -
