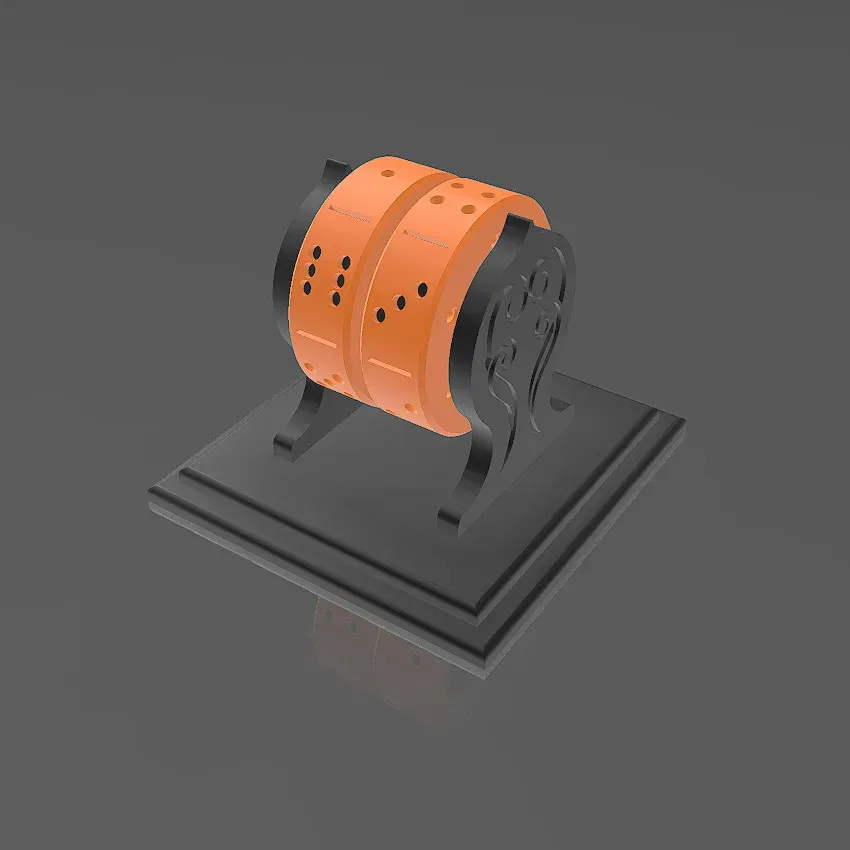

Xúc xắc quay chế tạo từ bạc đạn và nam châm

Tác giả GustavoRezende

Lượt tải
1.384
Lượt thích
404
Lượt coi
10.164
Bình luận
113

File 7 1,1 MB

  • dice_1_1767304909.stlSTL · 251,3 KB
  • dice_2_1767304910.stlSTL · 251,3 KB
  • support_2x_1767304910.stlSTL · 179,1 KB
  • support_B_2x_1767304911.stlSTL · 369,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#58917
Danh mục
Đồ Chơi
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Điều này hoàn toàn dựa trên những viên xúc xắc quay đẹp và được chế tạo tốt này:

Để làm một cái, bạn sẽ cần:

  • 4 ổ bi nhỏ (3x10x4 mm) như những cái này:
    https://www.amazon.com/Fishing-Shielded-Miniature-Bearings-VXB/dp/B002BBF59C (Không phải tài trợ)
  • 14 viên bi nam châm nhỏ (3mm):
    https://www.magnetstore.co.uk/neodymium-sphere-magnets/3mm-sphere-magnet/(Không phải tài trợ)
  • một thanh kim loại dài 45mm, với đường kính 3mm. Tôi đã sử dụng một cái 2.7mm, vì tôi không có một
    máy ép để lắp chặt các ổ bi vào thanh. Theo quy tắc, càng chặt càng tốt. Tôi nghĩ 2.8mm
    sẽ hoạt động. Tôi cũng không có máy tiện.
  • hai ốc vít dài 16mm, đường kính 3mm (M3).

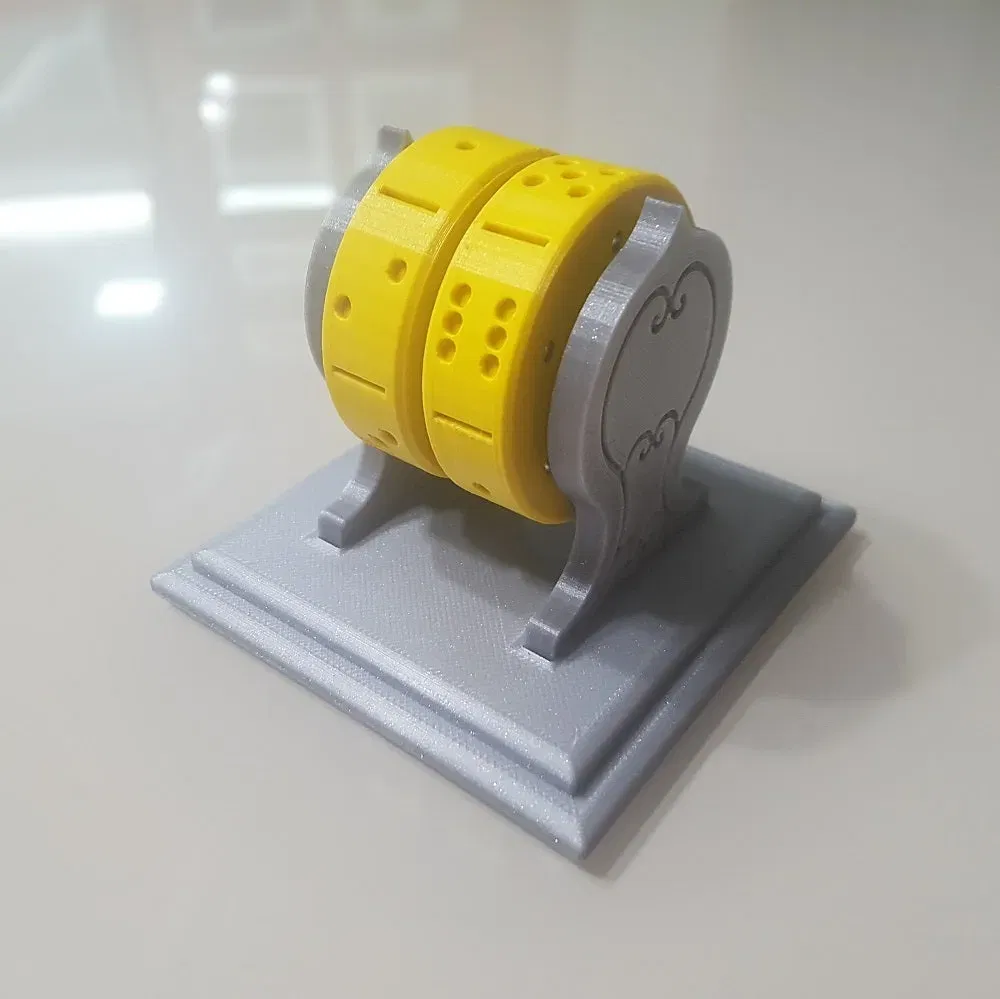

  • In các bộ phận với chiều cao lớp 0.1 hoặc 0.2. Tôi đã in các bộ phận với 20% độ đầy, 3 lớp vỏ. Các đĩa xúc xắc được in với 50% để tạo cho chúng một chút trọng lượng và mômen quán tính.

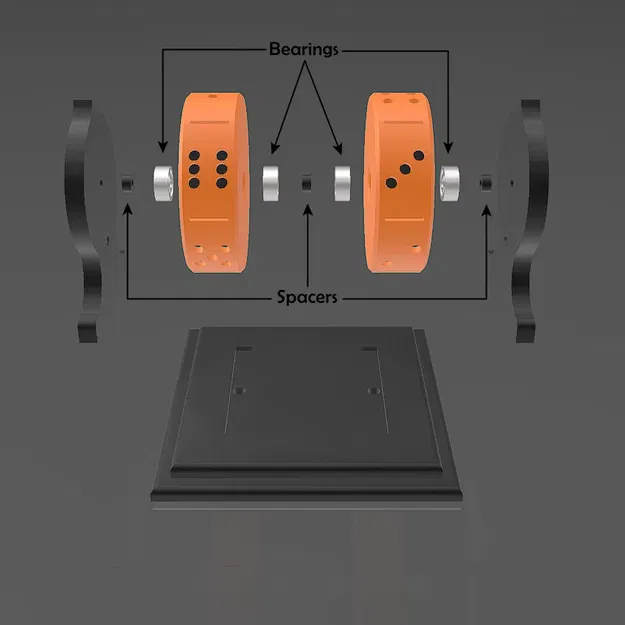

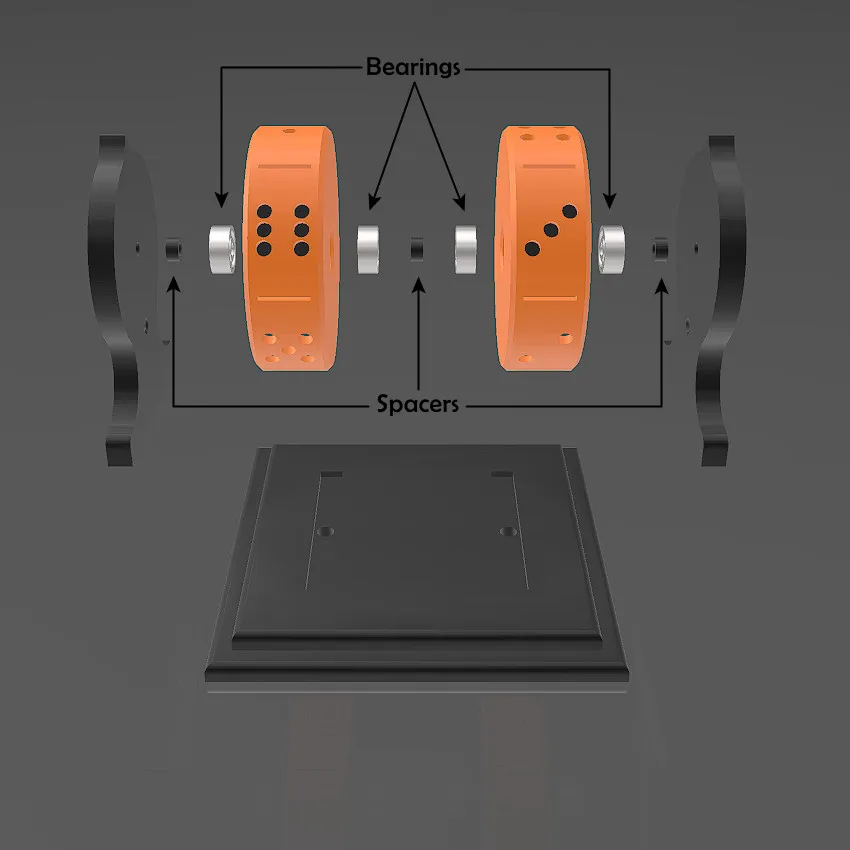

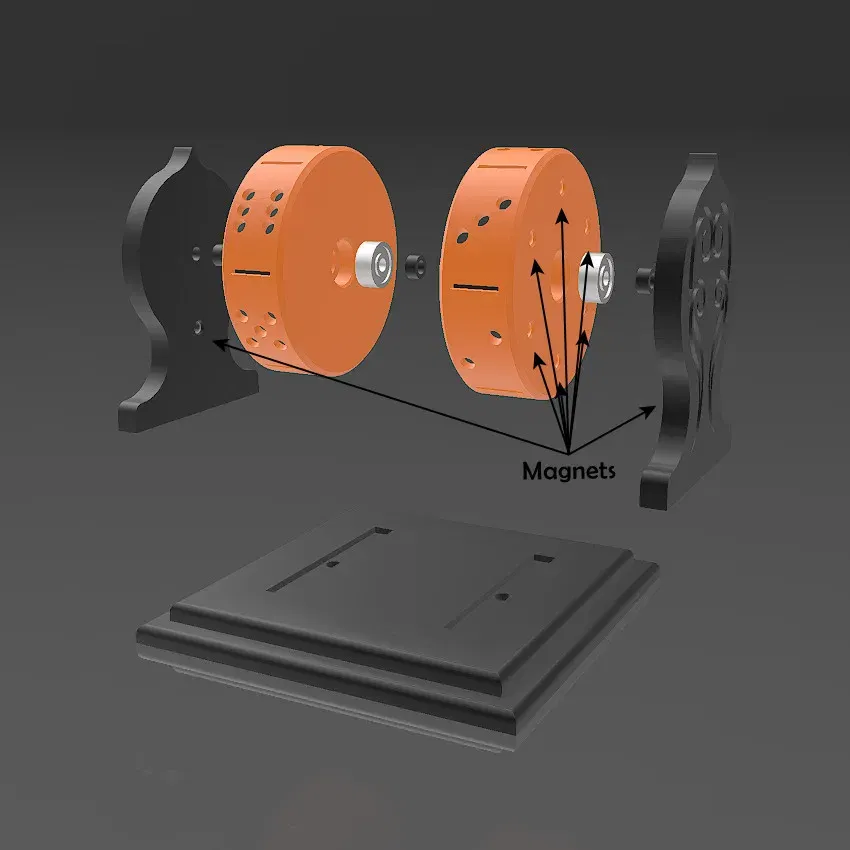

Kẹp các nam châm bằng cách ấn chúng vào các lỗ thích hợp (được chỉ định trong hình) bằng một bề mặt cứng (ví dụ như một cái thước). Các lỗ nam châm được làm để cho phép các nam châm quay tự do, để đảm bảo lực hút giữa chúng (không phải đẩy). Tùy thuộc vào cách mà các viên bi nam châm được làm, chúng có thể có các cực từ thay đổi trên bề mặt của chúng - hoặc từ bên trong ra bên ngoài. Vì vậy, nếu bạn có loại đầu tiên, chúng sẽ quay và hút nhau. Các hình ảnh cho thấy thứ tự lắp ráp.

Do các nam châm lỏng, đồ chơi tạo ra một âm thanh dễ chịu khi quay.

Có một chút sai số, nó có thể dừng lại giữa các số, nhưng điều đó không làm hỏng trải nghiệm…
