Mô hình y tế mô phỏng quy trình khoan burr

Đây là mô hình y tế hoặc huấn luyện viên nhiệm vụ cho các thủ tục Burr Hole.

Nếu có chảy máu (hoặc mủ hoặc chất lỏng khác) xung quanh não, áp lực từ chất lỏng tích tụ có thể nén mô não, tạo ra một tình trạng đe dọa tính mạng. Một “lỗ burr” là một lỗ nhỏ mà bác sĩ (thường là bác sĩ phẫu thuật thần kinh hoặc bác sĩ phòng cấp cứu) tạo ra trong hộp sọ để loại bỏ một phần máu và giảm áp lực lên não. Đây là một thủ tục hiếm nhưng khẩn cấp - vì vậy việc luyện tập nó là rất cần thiết, nhưng có thể gặp khó khăn. Tôi đã tạo ra mô hình này để giúp đào tạo các bác sĩ nội trú y học khẩn cấp tại bệnh viện của tôi về thủ tục này.

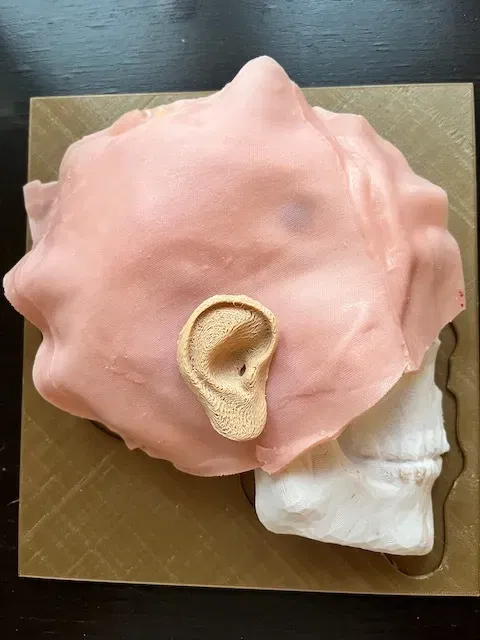

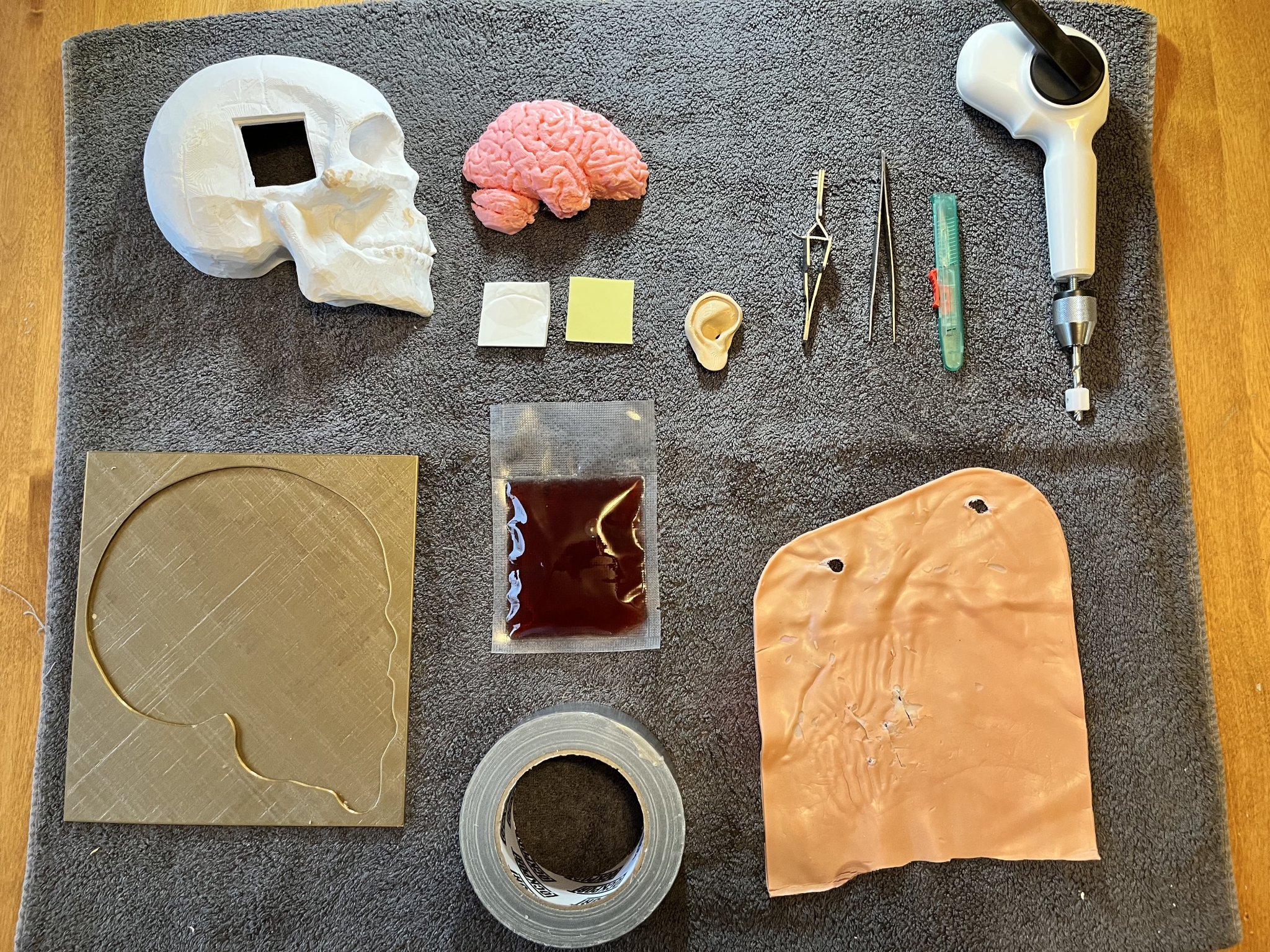

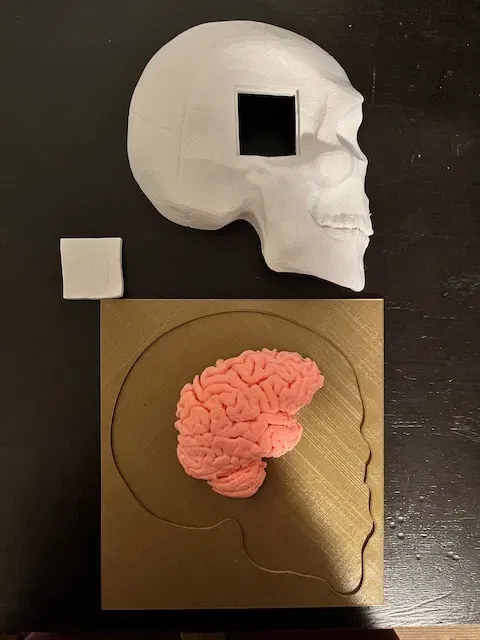

Có chỗ giữa hộp sọ và não cho một túi “máu.” Và chỉ cần in lại phần chèn xương nhỏ hơn mỗi lần. Sử dụng một tấm silicone hoặc đất sét mô hình cho “da” và “mô mềm.” Một vết rạch được thực hiện vào da bằng dao phẫu thuật, và sau đó lỗ được khoan cẩn thận vào xương, trong khi tránh cẩn thận não bên dưới. Tôi đã bao gồm một mô hình của một cái tai như một mốc giải phẫu tùy chọn để giúp hướng dẫn vị trí rạch.

Nếu bạn sử dụng mô hình này, vui lòng đăng ảnh hoặc video của huấn luyện viên nhiệm vụ đang hoạt động!

Lưu ý: Cài đặt in được liệt kê dưới đây dành cho Prusa i3 MK3S.

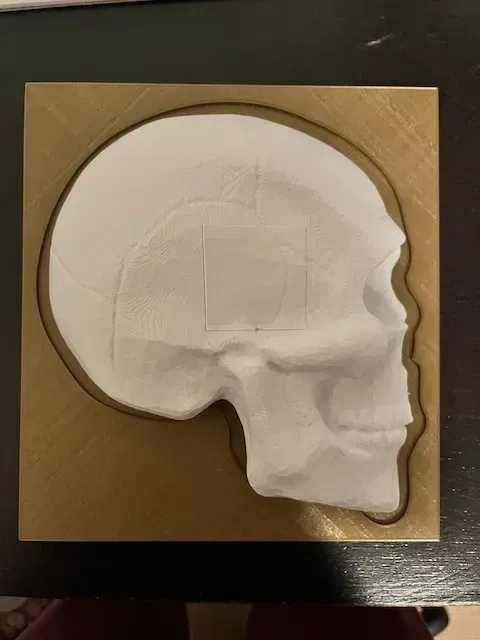

Hộp sọ

• Dựa trên “Hộp sọ” nhưng PatimStudios

o https://www.myminifactory.com/object/3d-print-skull-122503

• PLA
• In ở 0.2mm
• 20% độ đặc, mẫu Gyroid để mô phỏng xương bọt
• hỗ trợ từ bề mặt in chỉ, ngưỡng góc quá tải 50 độ

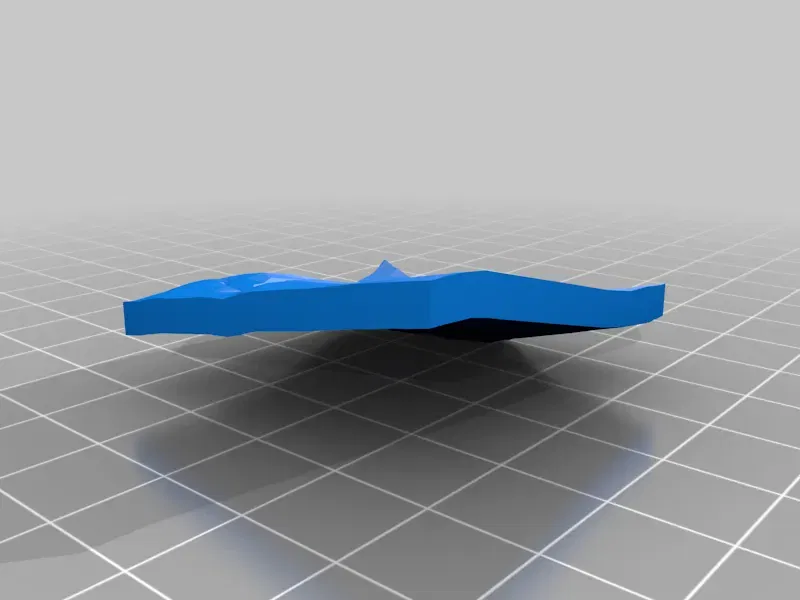

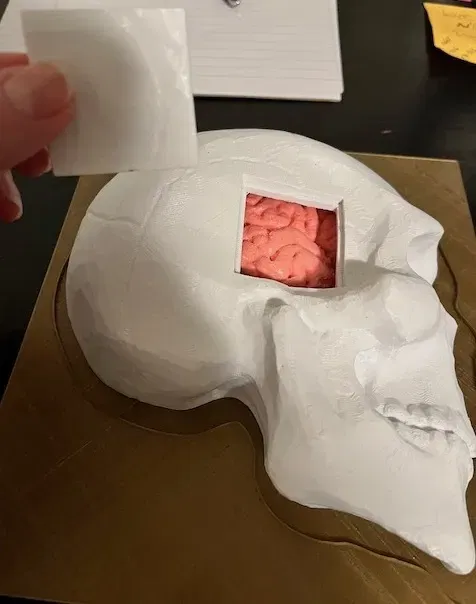

Phần chèn xương

• PLA
• In ở 0.2mm
• 70% độ đặc, mẫu Gyroid để mô phỏng xương bọt
• hỗ trợ từ bề mặt in chỉ, ngưỡng góc quá tải 50 độ

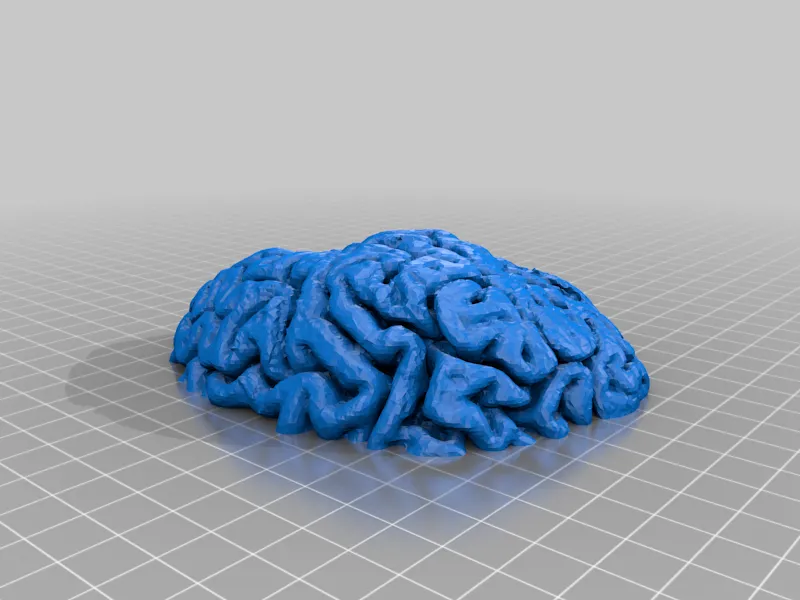

Não

• Dựa trên “Não người” của Vaclav Krmela

o https://www.myminifactory.com/object/3d-print-human-brain-11053

• TPU 92A
• In ở 0.2mm
• 5-10% độ đặc, mẫu Archimedean Chords để cung cấp tính linh hoạt/sự mềm mại để mô phỏng cảm giác của mô não
• 2-4 lớp dưới
• 2-4 lớp trên
• Không có hỗ trợ

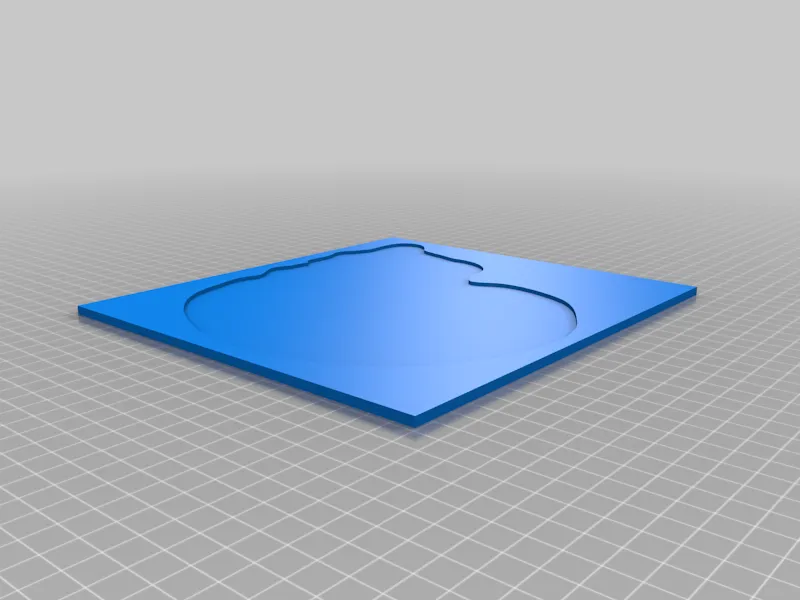

Cơ sở

• PLA
• In 0.2mm
• 20% infill, bất kỳ mẫu nào có độ bền cấu trúc (Tôi đã sử dụng Gyroid)
• Không cần hỗ trợ

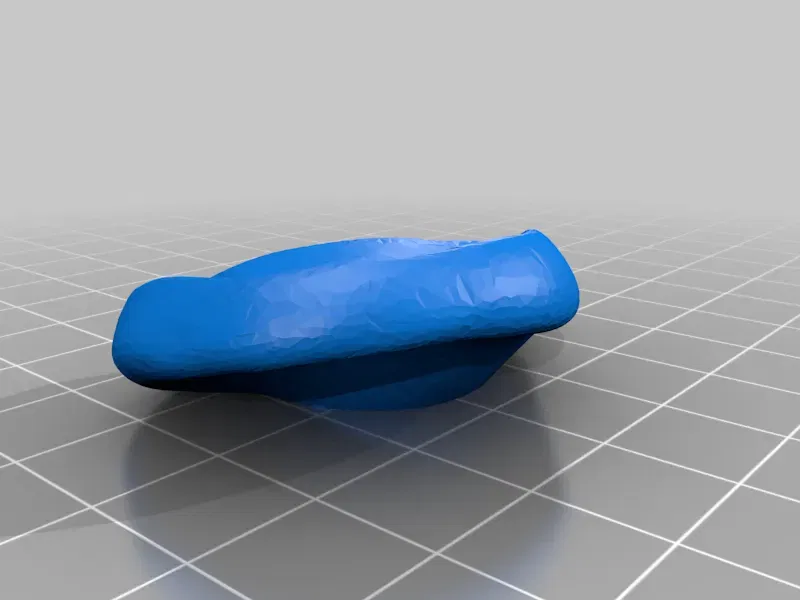

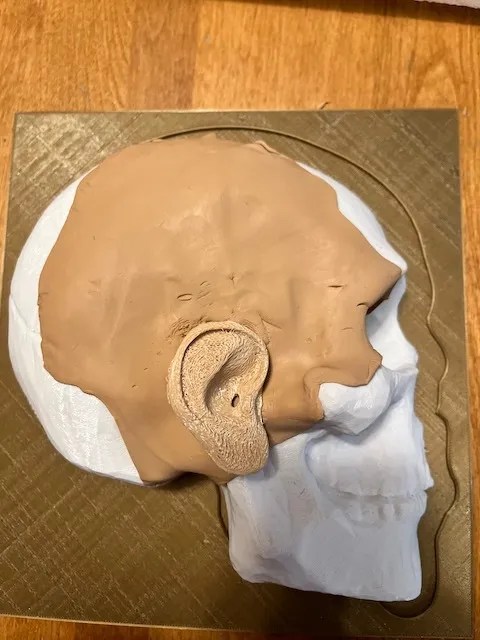

Tai

• Dựa trên “Âm thanh chuyển hướng tai người cho máy tính bảng” của printhis

o https://www.thingiverse.com/thing:892512

• TPU 98A
• In 0.2mm
• 5-10% infill, mẫu dây cung Archimedean, để cung cấp độ linh hoạt giống như dái tai sụn
• 2-4 lớp dưới
• 2-4 lớp trên
• Không cần hỗ trợ

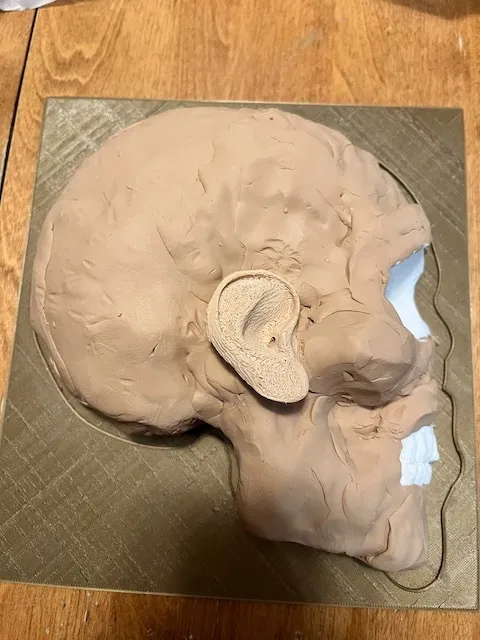

Da

• Sử dụng tấm silicone hoặc đất nặn vừa vặn trên hộp sọ

Máu

• Si-rô ngô, máu tổng hợp, hoặc nước ép nam việt quất trong túi nhựa trong kín
• Vừa vặn giữa não và hộp sọ; mũi khoan nên đâm thủng túi sau khi khoan qua xương

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:
