Giá đỡ hygrometer cho hộp filament Dyna Drybox 4L

Tác giả dr13st_1374449

Lượt tải
755
Lượt thích
136
Lượt coi
5.920
Bình luận
5

File 2 1,6 MB

  • basis_1767340096.stlSTL · 411 KB
  • dynabox_remix_1767340097.3mf3MF · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một sự điều chỉnh nhẹ của một Drybox tuyệt vời được sản xuất bởi Dynarun để thêm một đồng hồ đo độ ẩm ở phía trước. Bạn cũng có thể sử dụng phích cắm drybox đa năng của tôi để làm cho nó kín khí khi không sử dụng.

Các Bộ Phận Cần Thiết

In file basis.stl từ dự án này, và tất cả các bộ phận khác từ Dyna Dry Box. Bạn cũng cần một đồng hồ đo độ ẩm tròn rộng 42mm. Tôi đã sử dụng những cái này: https://www.amazon.de/dp/B07YWRFKWY

Cách In

In phần đế (basis.stl) bằng PETG hoặc ABS để tránh nứt khi trượt vào các con lăn. Mọi thứ khác có thể là PLA và sử dụng màu nhấn nếu bạn thích.

Tôi khuyên nên có một lớp viền bên trong cho các con lăn để tăng độ bám dính của giường in.

Các vít cần bù đắp lỗ X/Y như sau:

  • 0.15mm cho đai ốc
  • 0.05mm cho vít

Chúng nên được in với chiều cao lớp 0.12mm.

Tôi đã cung cấp một file 3mf đã áp dụng tất cả các tham số này và bao gồm 3 tấm. Bạn có thể kết hợp hai tấm đầu tiên nếu bạn in mọi thứ bằng ABS/PETG.

Lắp Ráp

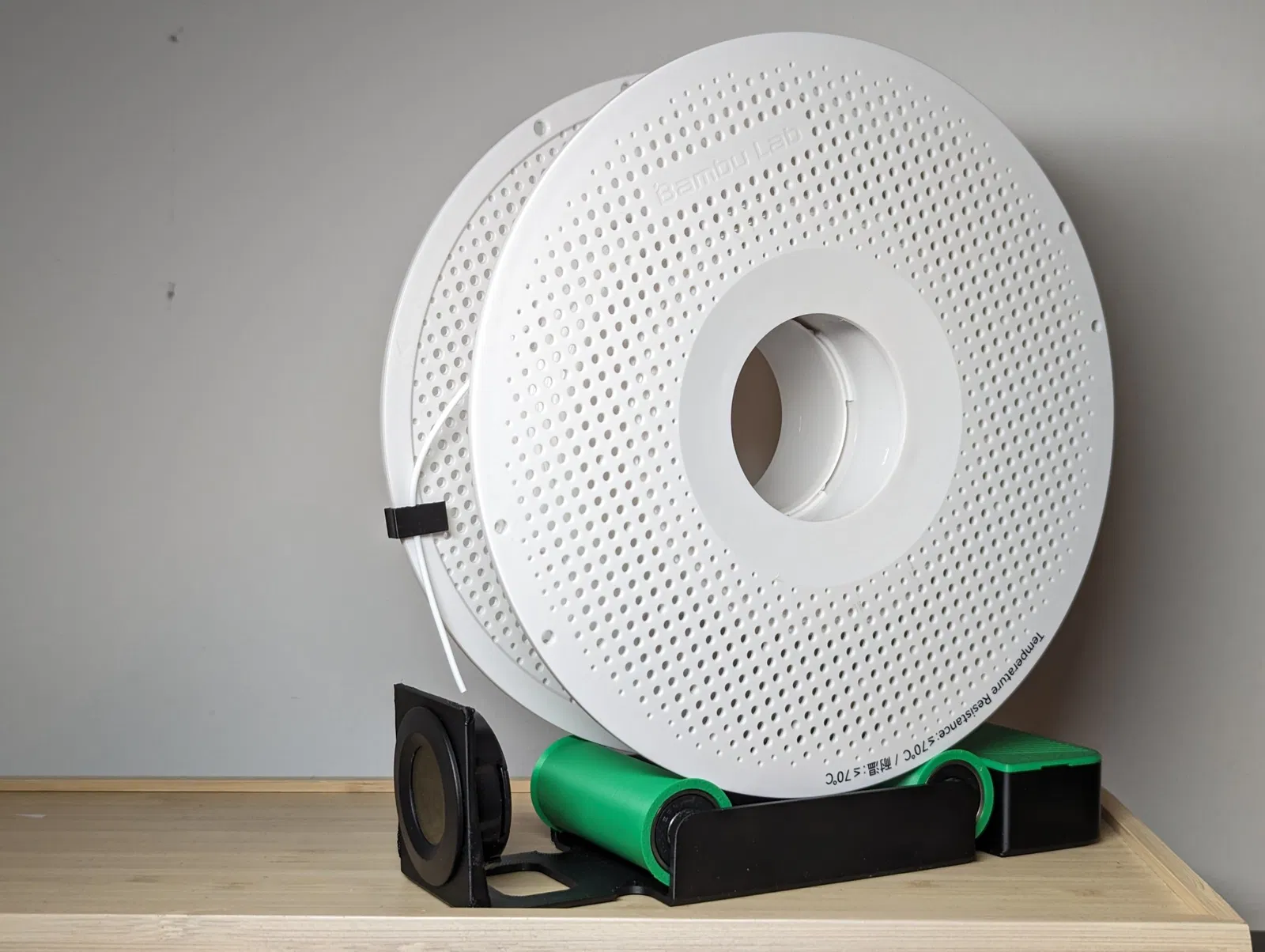

  • Nhấn các vòng bi 608 vào các con lăn, chúng nên vào với một chút lực và vừa vặn
  • kéo tách phần đế bằng ngón tay và chèn các con lăn. đừng kéo quá nhiều để tránh nứt phần đế
  • chèn một ít silica vào khay và đóng nắp lại

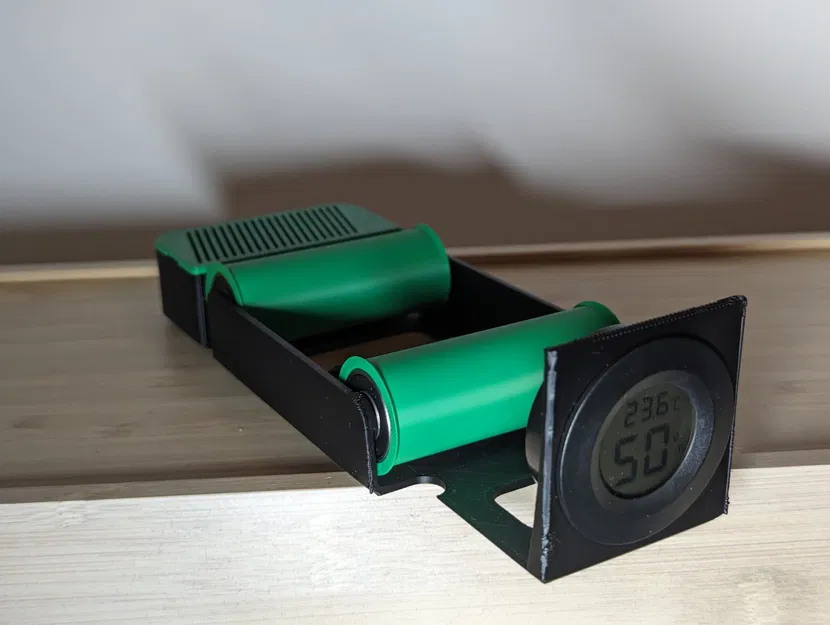

  • chèn đồng hồ đo độ ẩm vào phía trước. nó nên khớp vào vị trí với một chút lực

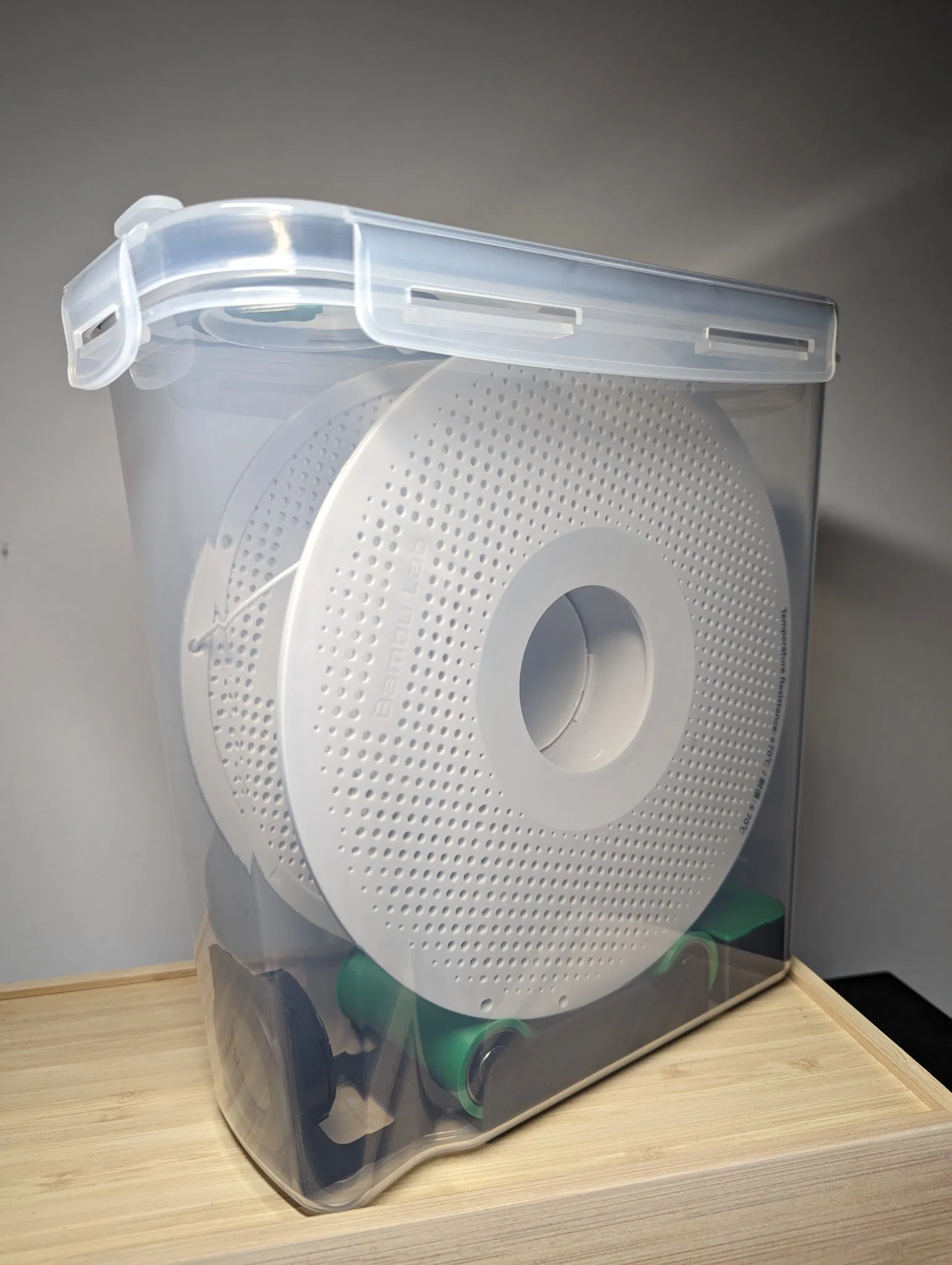

  • đặt cụm lắp ráp vào hộp ngũ cốc và đóng nắp lại. khoan một lỗ ở phía trên bằng cách sử dụng jig và mũi khoan 14-15mm
  • chèn bộ kết nối khí nén vào phần vít dưới, đẩy qua lỗ từ dưới lên và vặn chặt đai ốc trên
  • chèn ống ptfe vào phần trên, cho cuộn vào, kéo một chút filament từ cuộn qua ống
