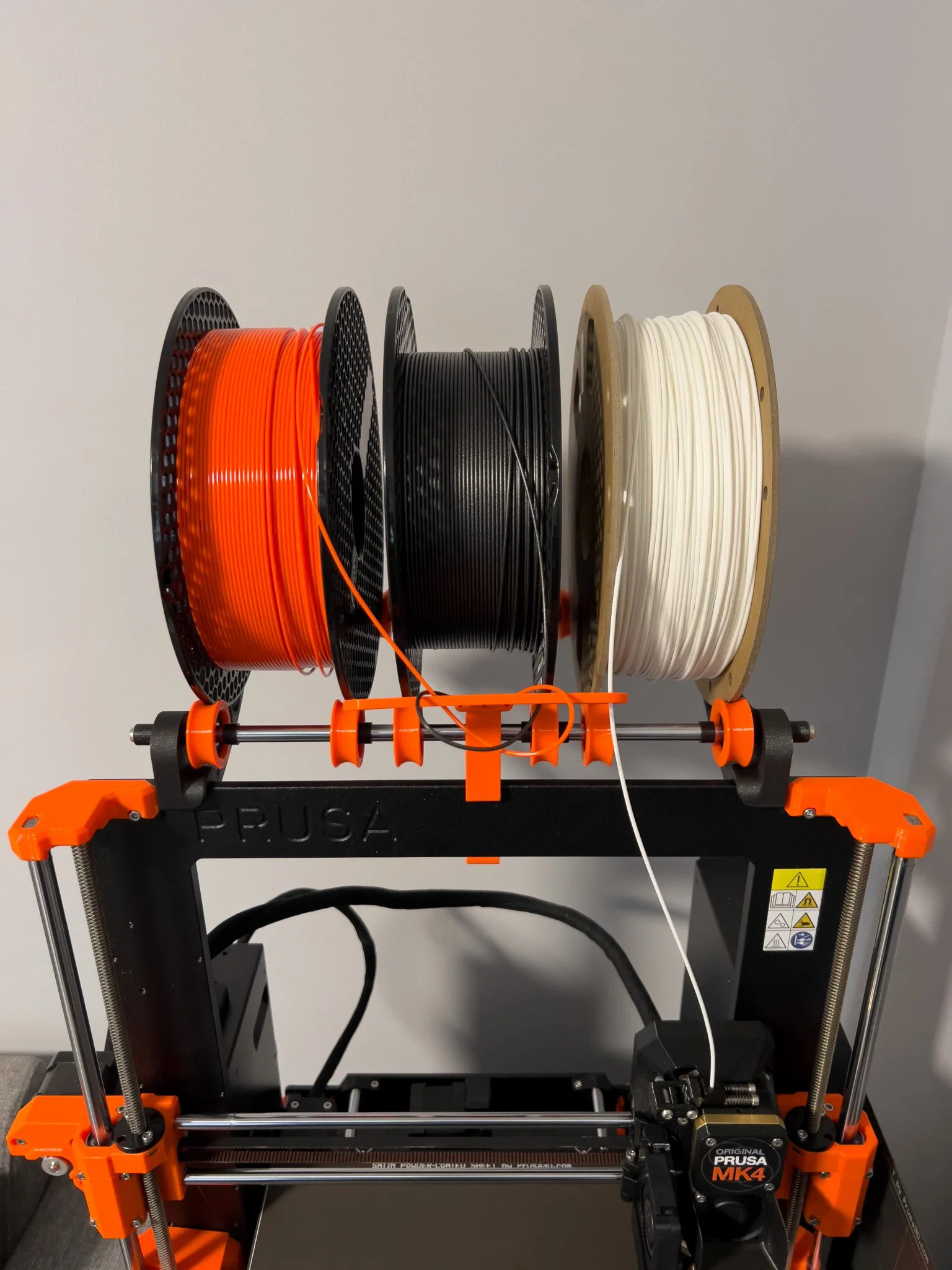

Giá đỡ cuộn 3 cuộn cho máy in 3D Prusa MK4

Prusa MK4 Triple Spool Holder remix.

Phần cứng mà tôi đã sử dụng trong thiết lập của mình:

1. Linear Motion Rod Shaft Guide
2. 608 2RS Ball Bearings

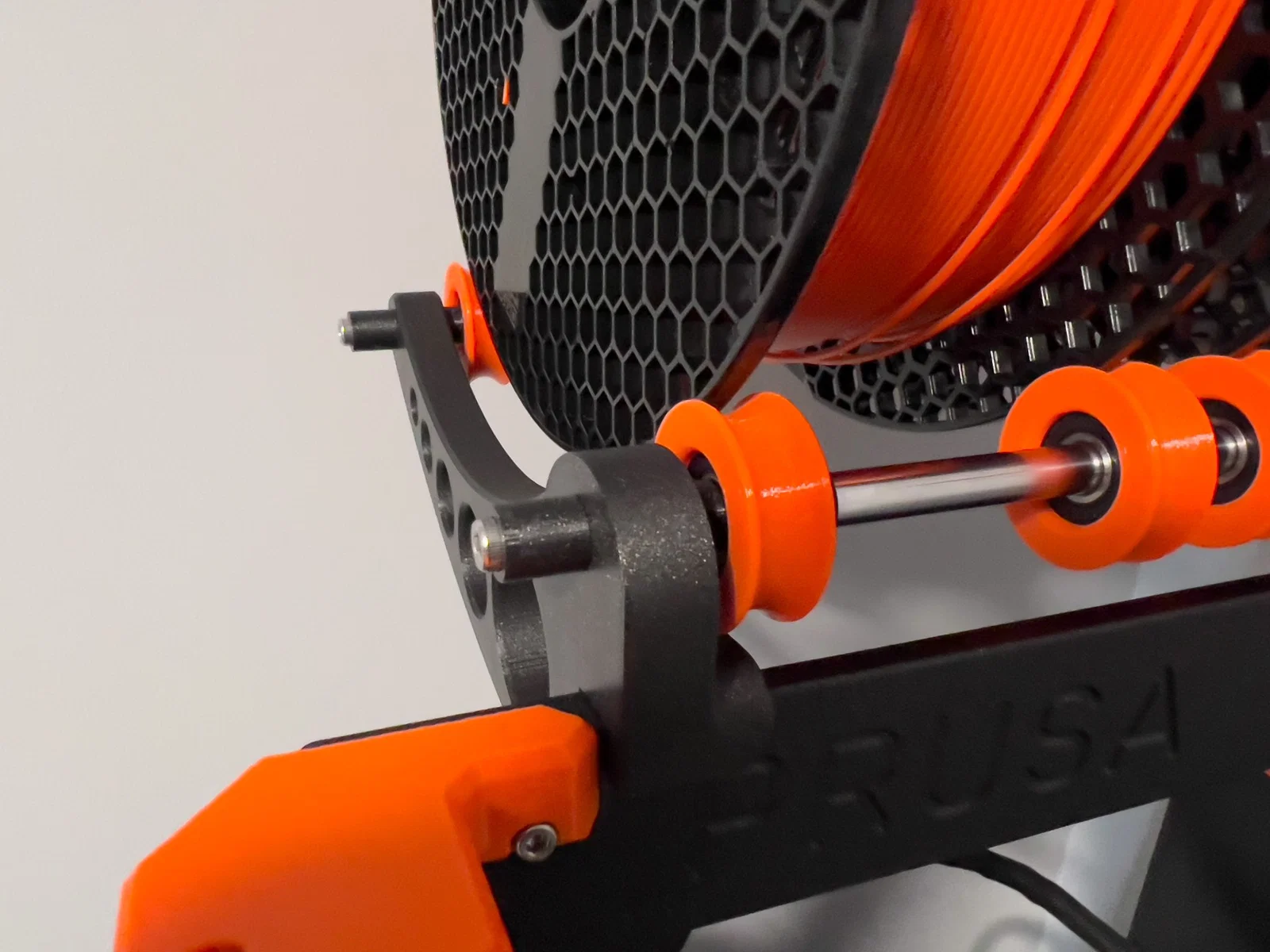

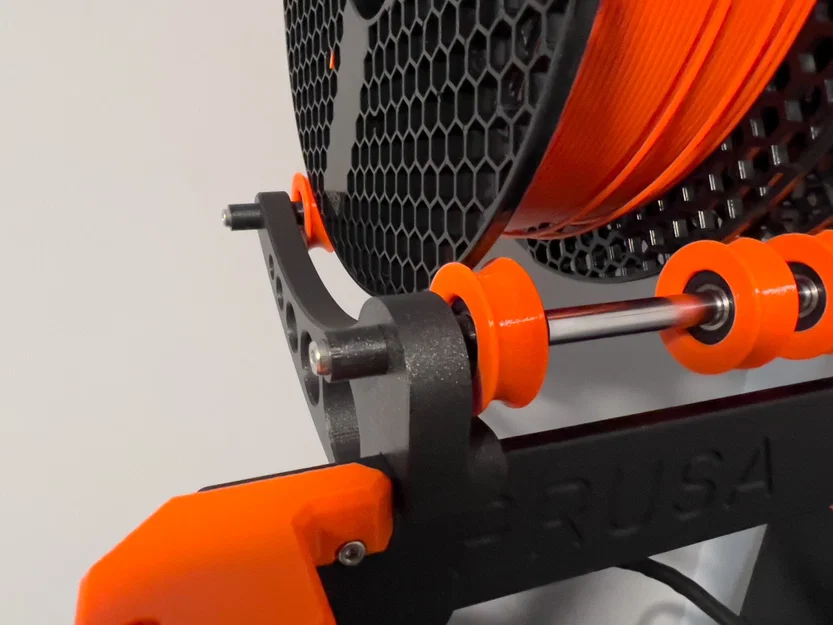

Vị trí của thanh rod phía trước với các vòng bi đã làm rối loạn bộ trục ở vị trí Z cao nhất, ngăn không cho nó di chuyển trên trục X. Đã di chuyển trục của các lỗ thanh rod sâu hơn một chút.

Các thanh rod không được cố định từ bên trong, vì vậy cả hai giá đỡ thanh rod có thể di chuyển bên trong. Tôi đã nghĩ về cách để cố định nó (có thể bằng cách mở rộng một lỗ từ phía bên kia và tạo một bề mặt ở đó để bắt vít vào) nhưng không tìm ra cách nào để in mà không cần quá nhiều hỗ trợ và giữ bề mặt bên ngoài phẳng.

Cập nhật v2:

Các giá đỡ ray đã được nâng cấp vì chúng đã cản trở chuyển động ở vị trí Z cao nhất. Ngoài ra, trong các tệp in (g-codes), các bộ điều chỉnh đã được thêm vào để củng cố phần móc (100% độ đặc) vì 2mm bề mặt đã bị loại bỏ.
