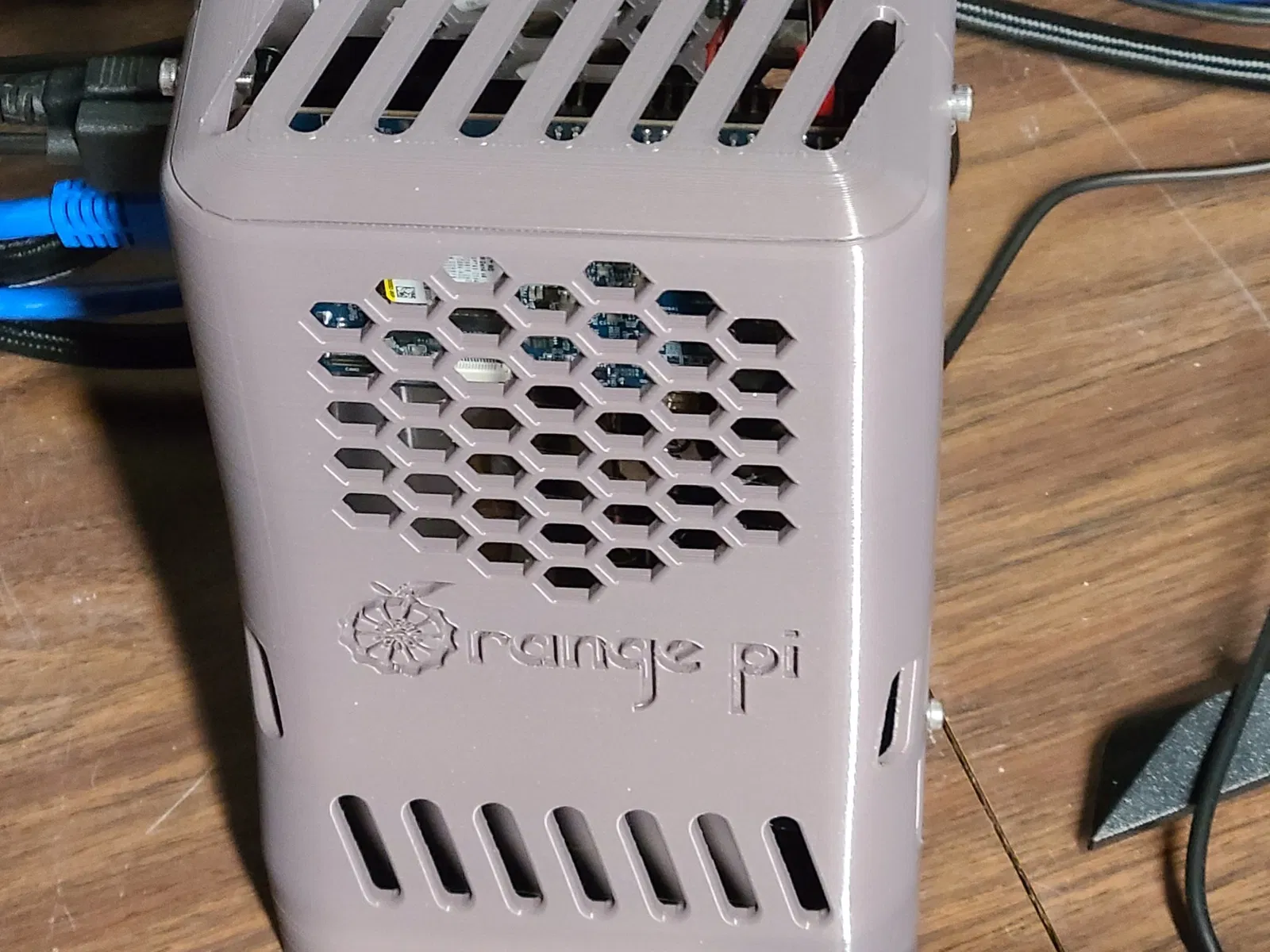

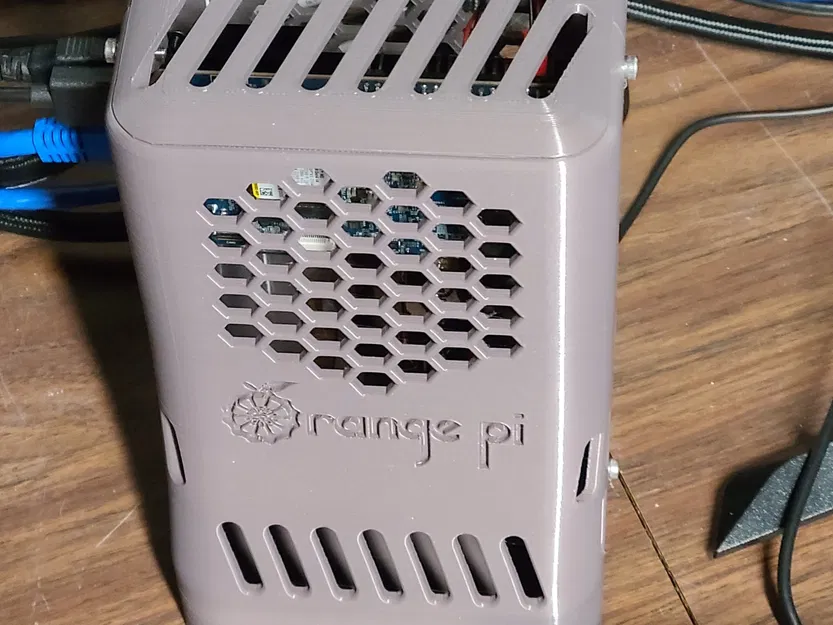

Vỏ máy tính để bàn Orange Pi 5 lắp đứng phiên bản 2

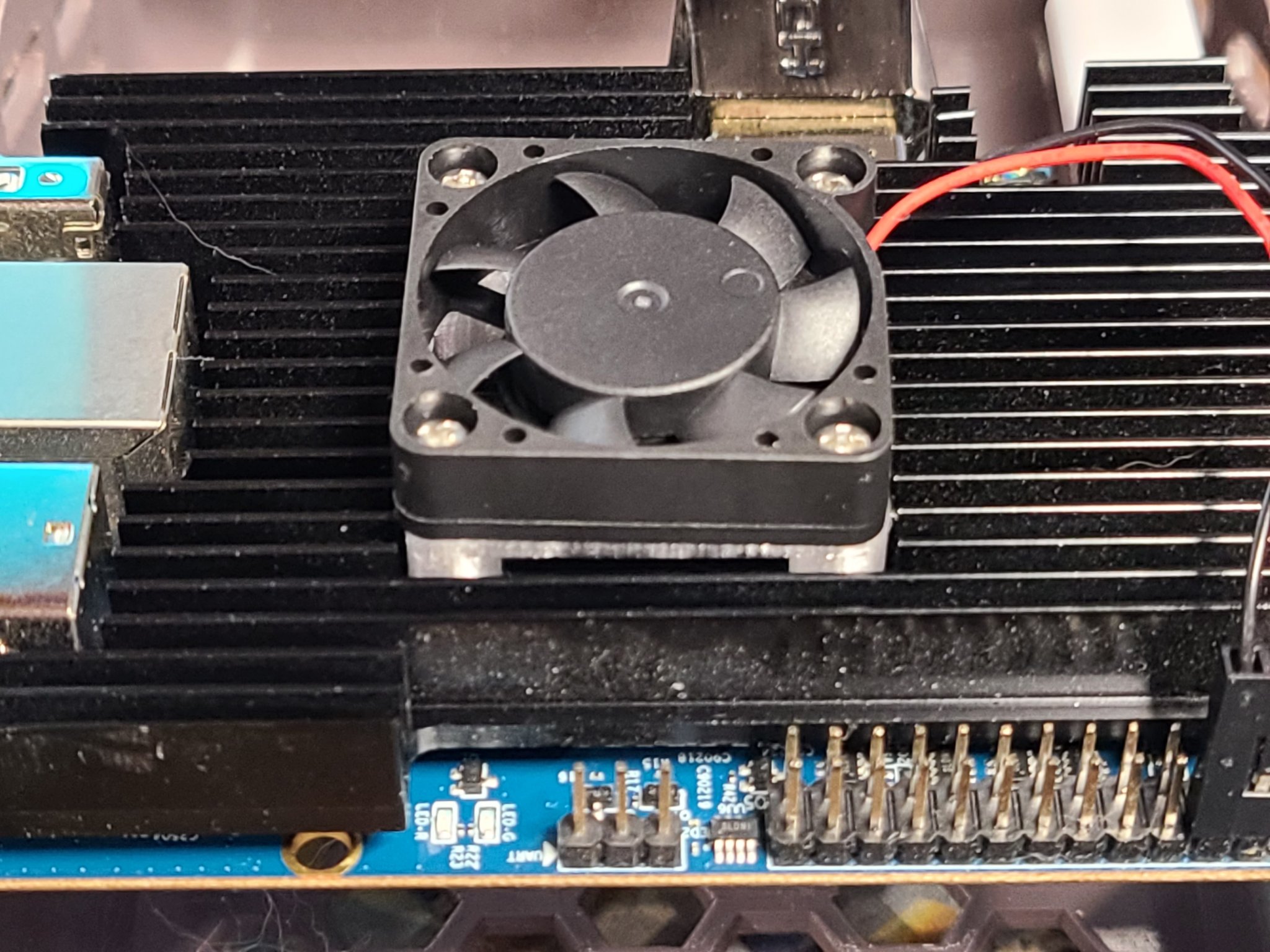

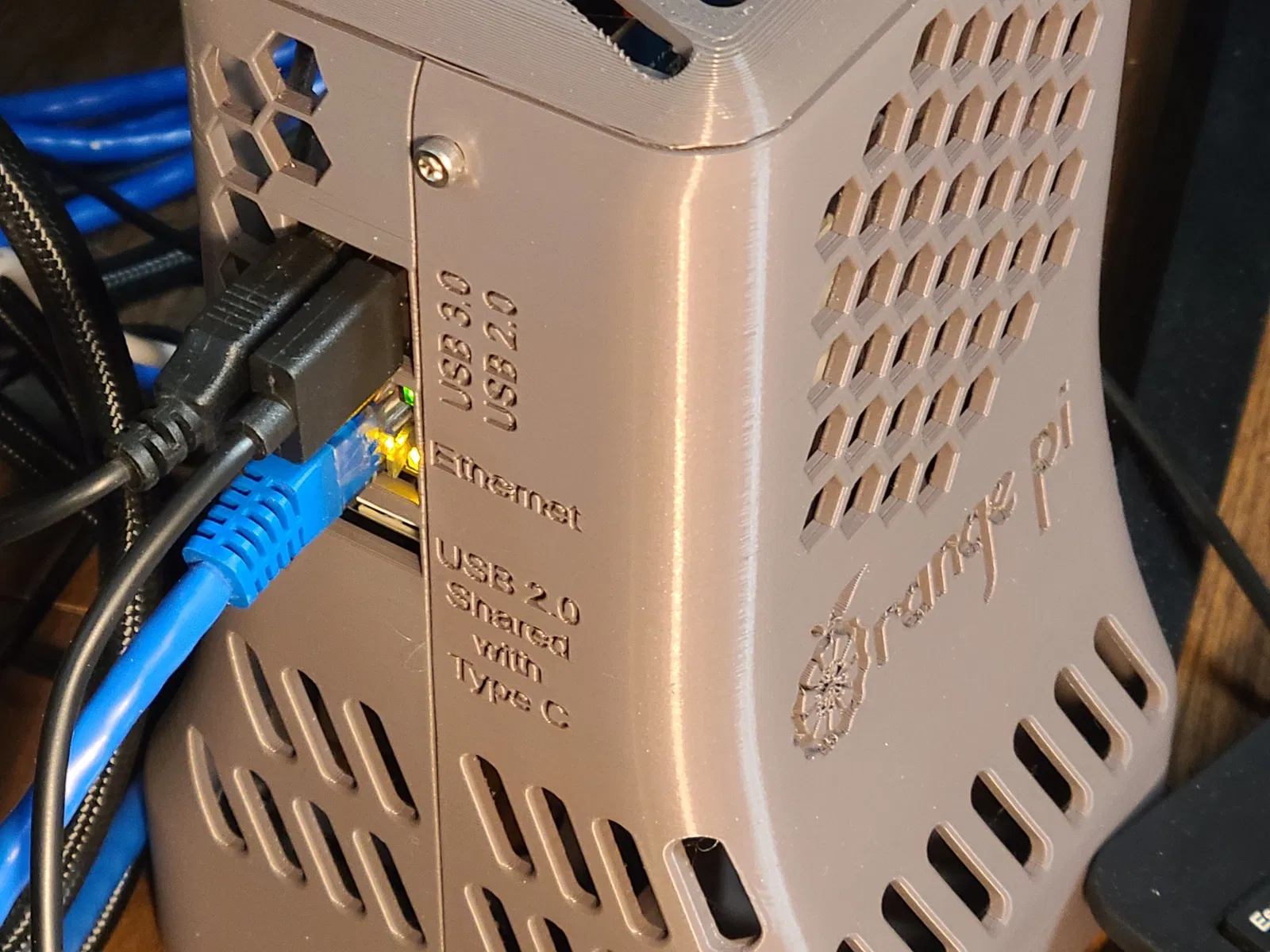

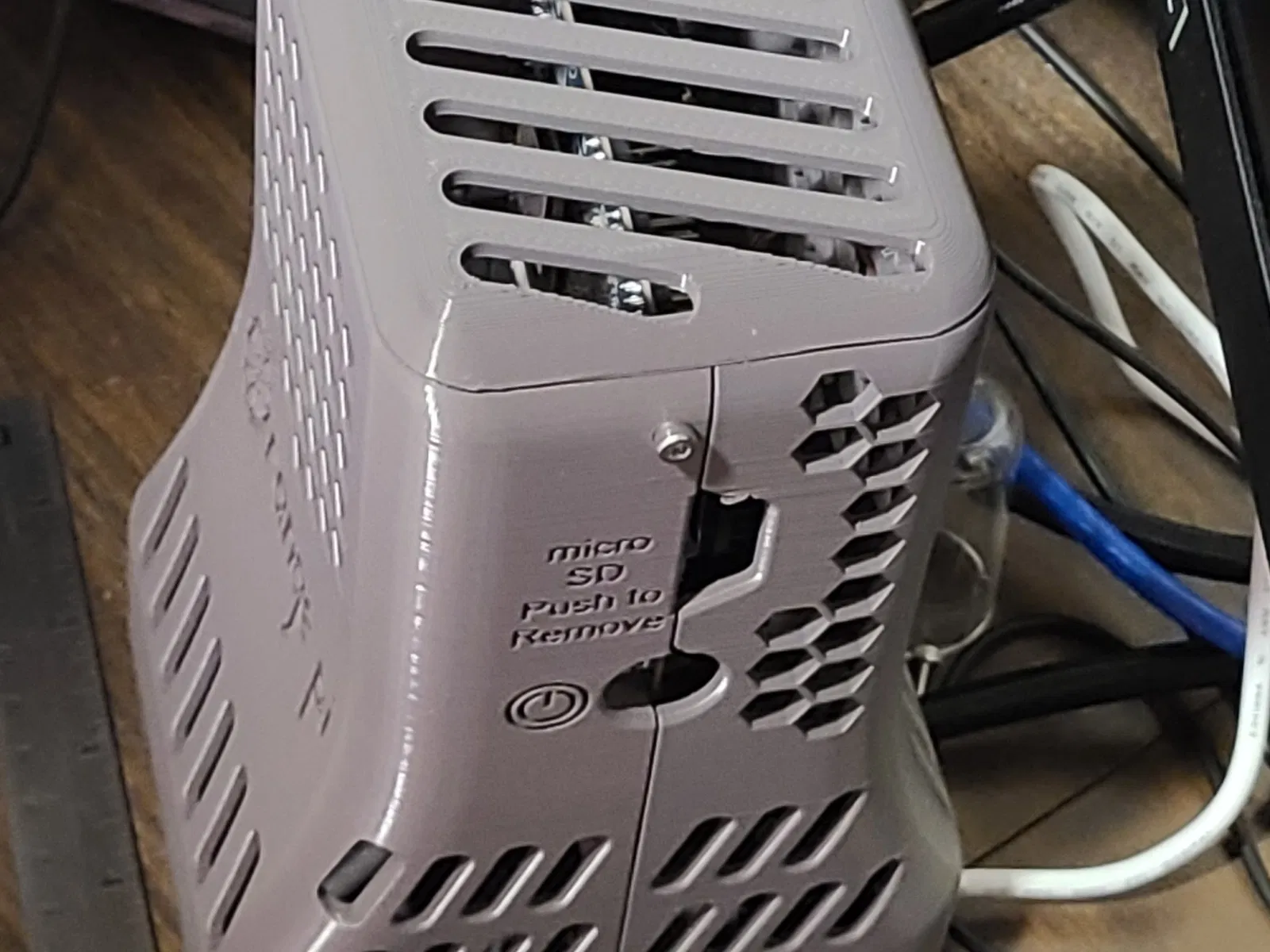

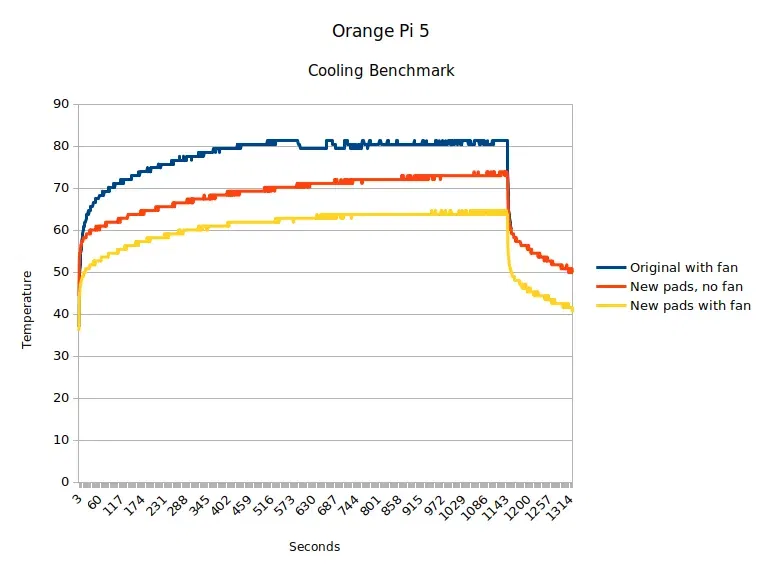

Cập nhật - Tôi không thích cách truy cập vào SBC trong trường hợp này, vui lòng xem hồ sơ của tôi cho phiên bản vỏ máy để bàn Orange Pi 5 Tres (xem tệp 3mf không có quạt) hoặc sử dụng liên kết này: https://www.f3d.vn/3d-model/101451-case-may-tinh-de-ban-orange-pi-5-phien-ban-tres Cái đế quạt được bao gồm trong mô hình này vẫn hữu ích. → mô tả gốc ở dưới đây Thiết kế ban đầu của tôi hoạt động rất tốt và có thể được in mà không cần hỗ trợ. Điều duy nhất tôi không thích về nó là nó có một loại thẩm mỹ “chonky boi”. Nó ổn định, đủ ngắn để không che màn hình của tôi nhưng vẫn đủ cao để cáp HDMI dày của tôi có thể uốn lên mà không làm căng OPi. Các cổng mà tôi cần truy cập rất dễ dàng. Vỏ bảo vệ OPi khỏi tôi và mèo. Vì vậy, tôi đã quay lại Fusion 360 và cố gắng tạo ra một hình dáng thanh thoát hơn. Vì kích thước được cố định bởi chính OPi và bán kính cáp HDMI, các thay đổi chỉ mang tính chất thẩm mỹ. Nhưng tôi nghĩ nó trông hơi đẹp hơn một chút. Không may, phần trên cần được in đúng chiều, với hỗ trợ lưới. Các hỗ trợ rất dễ tháo ra. Để in các cạnh một cách đáng tin cậy bằng eSlicer, tôi đã chọn Cài đặt In/"Lớp và Đường viền" “Đường viền bổ sung trên các phần nhô ra (Thí nghiệm)” và “Tránh việc vượt qua các phần nhô ra cuộn (Thí nghiệm)”. Tôi đã sử dụng 3 đường viền, 3 lớp trên và 3 lớp dưới với 30% độ đầy gyroid. Tôi đã thực hiện một số thay đổi nhỏ sau khi in vỏ của mình, đặc biệt là xung quanh khe microSD, để cải thiện việc in. Tôi đã thử nghiệm trên các miếng đệm nhiệt với bộ tản nhiệt. Tôi đã thay thế các miếng đệm ban đầu bằng Gelid Solutions GP-Ultimate, dày 3 mm, một mảnh 120mmx20mm và đồ thị đính kèm cho thấy kết quả. Rõ ràng là các miếng đệm nhiệt tạo ra sự khác biệt lớn với sự khác biệt nhiệt độ trước khi giảm xung nhịp là 10 C cho các miếng mới không có quạt và 18 C cho các miếng mới có quạt. Nhiệt độ môi trường là 17.3 C, Đây là kịch bản cho bài thử nghiệm của tôi- Đây là kịch bản tôi đã sử dụng cho bài thử nghiệm của mình- #!/usr/bin/env bash ## kịch bản để hiển thị giây và nhiệt độ cpu ## để gửi đến tệp $ ./test.sh | tee temp.log ## chạy cái sau để kiểm tra căng thẳng ## stress -t 60 --cpu 8 ## ## để chạy cả hai cùng một lúc ## stress -t 1200 --cpu 8 &./test.sh | tee temp.log ## ## để theo dõi tốc độ cpu ## armbianmonitor -m start=$(date +"%s") while : do now=$(date +"%s") temp=$(cat/etc/armbianmonitor/datasources/soctemp) echo $(($now-$start)) $temp sleep 1 done Cập nhật ngày 6 tháng 9 năm 2023: Quạt bắt đầu phát ra tiếng ồn, vì vậy tôi đã mua một cái quạt mới. Nó đi kèm với các vít M2.5 x 14. Tôi đã thấy các bài đăng về việc quạt bị lắp ngược như trong ảnh của nhà sản xuất về bộ tản nhiệt này, vì vậy tôi đã kiểm tra và đúng là như vậy. Và quạt thì cũng quá gần. Vì vậy tôi đã làm một cái khoảng cách và sử dụng các vít mới, và gắn quạt để thổi vào bộ tản nhiệt. Tôi đã kết nối tất cả 4 khoảng cách để nó có thể in mà không cần hỗ trợ và dễ dàng lắp đặt hơn. Tôi sẽ đăng một cập nhật khác nếu/khi tôi làm lại bài kiểm tra hiệu suất.
