Case Máy Tính Để Bàn Orange Pi 5 Phiên Bản Tres

Sau nhiều tháng sử dụng các mẫu case khác của tôi, tôi đã rút ra được những gì mình thích và không thích. Để làm rõ, có rất nhiều mẫu case rất nhỏ gọn, in nhanh và trông đẹp mắt. Chúng đặc biệt trông giống như những "máy sưởi bụng" đẹp cho con mèo độc ác của vợ tôi. Nếu chúng có lỗ thông gió thì chúng cũng rất giỏi trong việc hứng đầu tua vít và chất lỏng bị đổ. Tôi cần một chiếc case có thể đặt cao hơn khỏi "bãi rác" trên bàn làm việc của mình, có khả năng làm mát tốt cho SBC và SSD, đồng thời bảo vệ bo mạch SBC khỏi sự khắc nghiệt của cuộc sống trên bàn làm việc, con mèo và cả tôi nữa. Các thiết kế case trước đây của tôi hoạt động ổn nhưng không cho phép truy cập hoàn toàn vào SBC mà không cần ngắt kết nối cáp. Tôi đã nhận thấy đây là một thiếu sót nghiêm trọng. Tôi cũng muốn có một chiếc case thể hiện được khả năng của in 3D, vì vậy tôi đã thiết kế phần nắp với chủ đề "art deco" cổ điển theo ý kiến của tôi. Tôi đã đính kèm các tệp step và Fusion 360 cho những ai muốn chỉnh sửa.

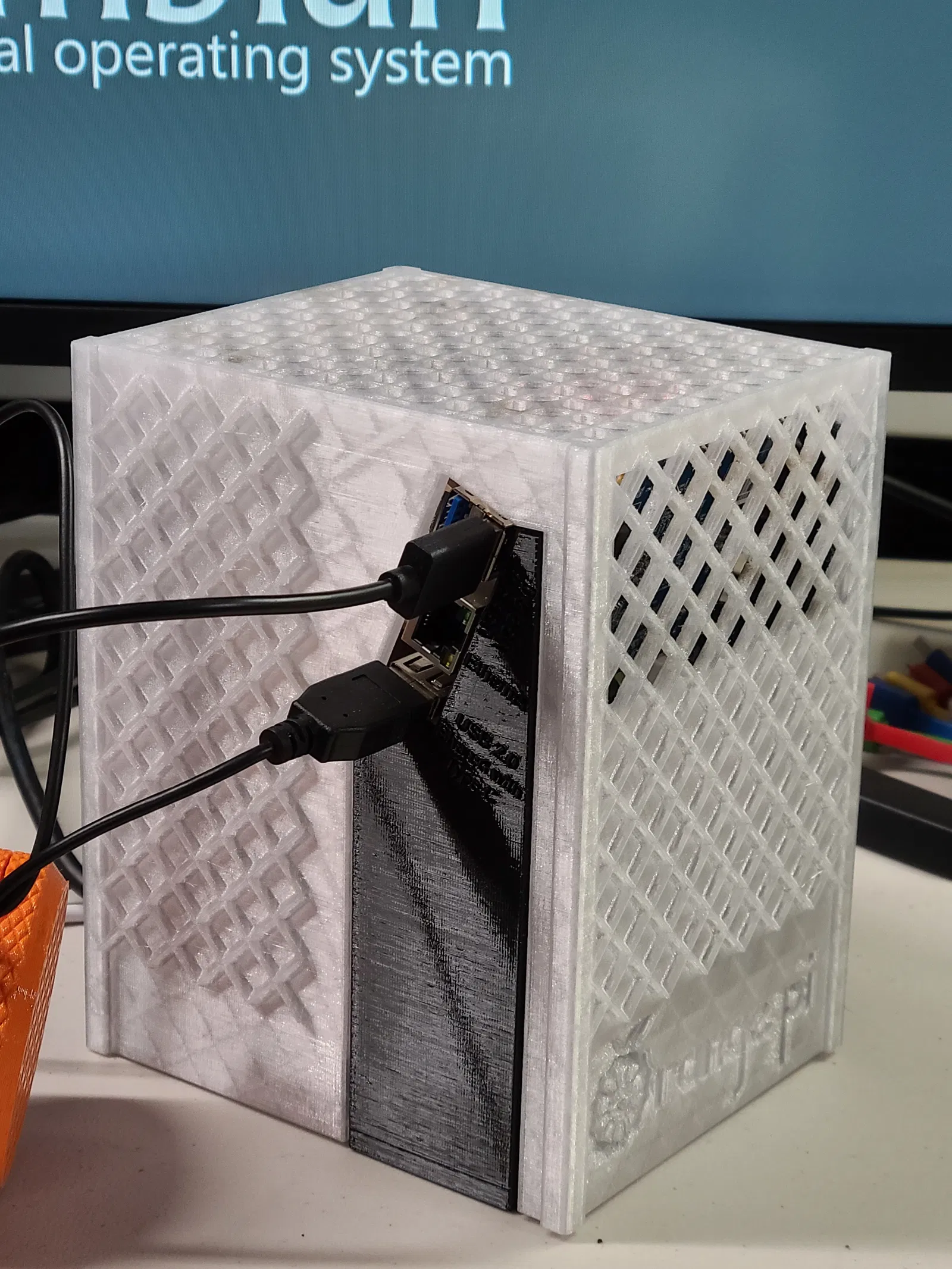

Tôi đã in phần khung (chassis) bằng nhựa PETG màu đen và phần nắp (cover) bằng nhựa PETG trong suốt. PLA cũng có thể dùng được. Tôi đã thử nghiệm thả rơi (thực ra là thử nghiệm trong quá trình sử dụng) các mẫu case khác của tôi được in bằng PLA, có gắn SBC, và chúng đã sống sót. Nhưng đối với trường hợp sử dụng của tôi, tôi nghĩ PETG là loại bền nhất. Nhựa PETG trong suốt cho phép đèn LED chiếu sáng, điều này rất hay để biết xem nó có còn được cấp điện hay không. Không cần hỗ trợ (supports).

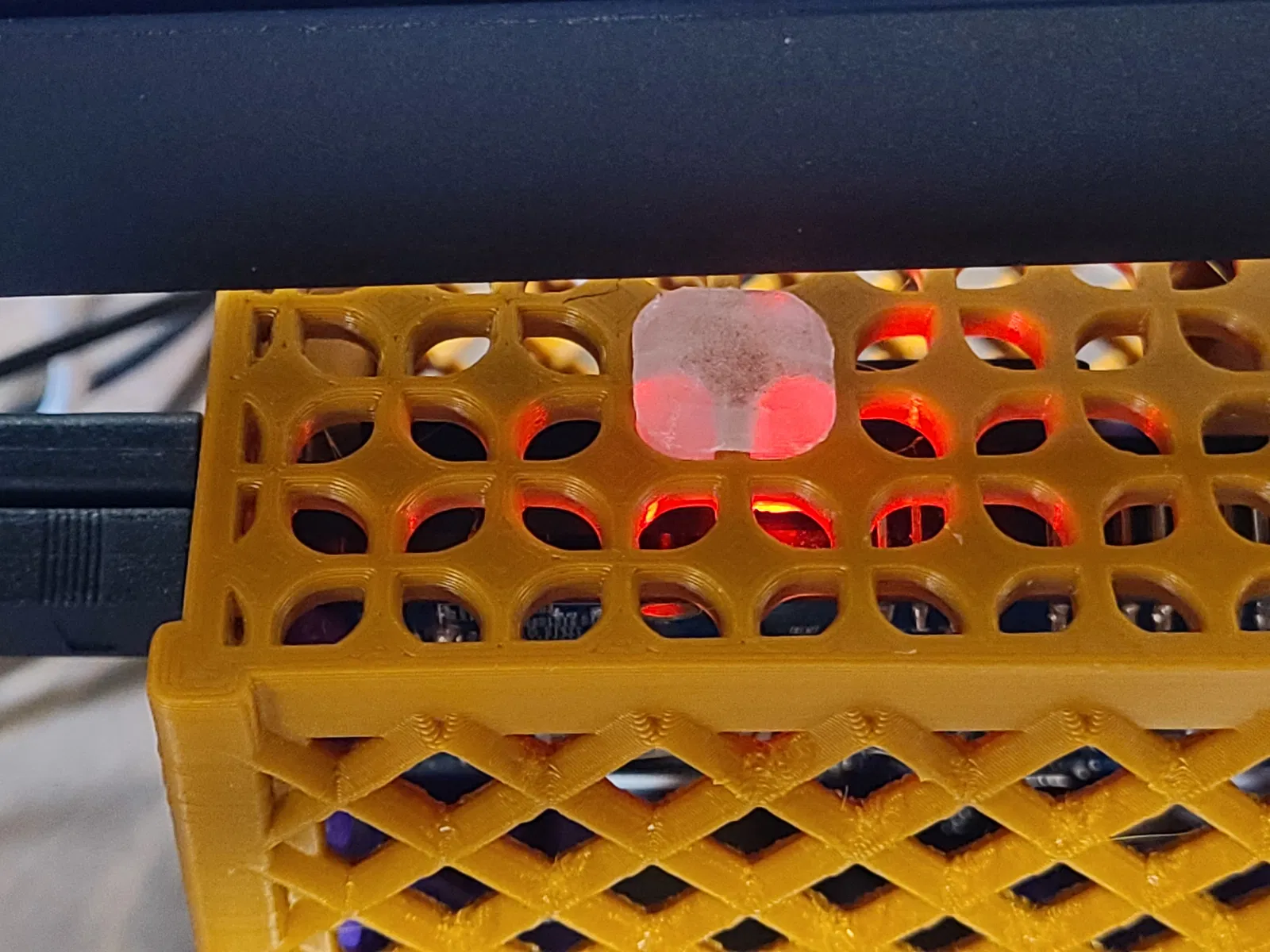

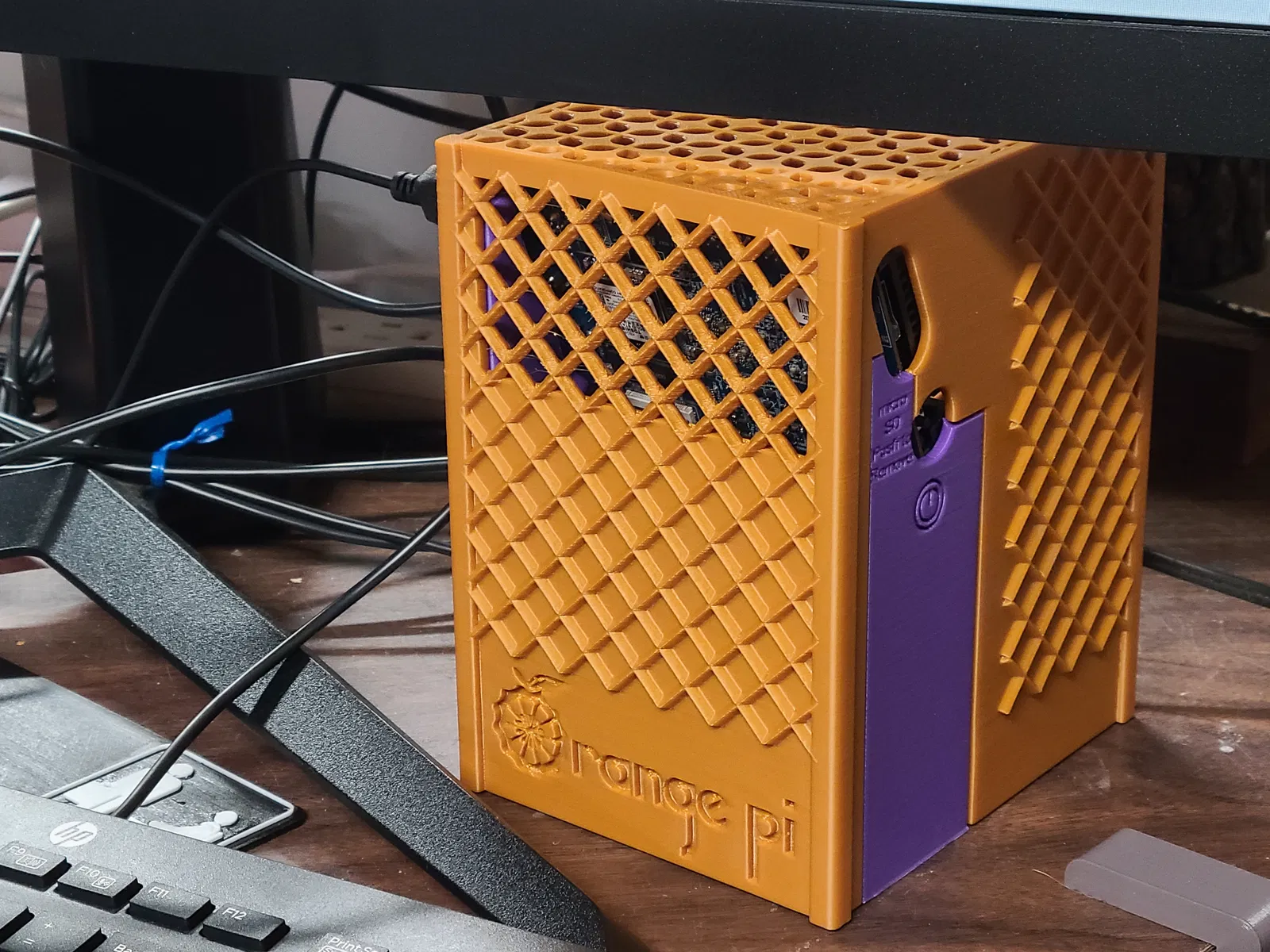

Cập nhật - Tôi có một chiếc OPi5 thứ hai và đã in mẫu case này, nhưng lần này là bằng nhựa ABS màu vàng và tím. Nó in rất đẹp và trông rất ngầu, vì vậy tôi đã thêm ảnh của nó. Màu sắc phong phú bổ sung cho chủ đề art deco. Thật không may, nhựa ABS làm cho việc nhìn thấy đèn LED trở nên khó khăn. Vì vậy, tôi đã thêm một bộ dẫn sáng thô mà tôi đã in bằng PETG trong suốt, sử dụng cài đặt để làm cho nó trong. Điều này bao gồm việc in ở nhiệt độ cao và không quạt để ngăn phần trên chỉ là một cục nhựa xấu xí, tôi đã in hai bộ dẫn sáng cách nhau một khoảng. Bộ dẫn sáng chỉ cần ép vào phần nắp.

Đối với phần nắp, tôi đã sử dụng 2 lớp vỏ dọc và 3 lớp trên/dưới để giảm thiểu lượng filament, cùng với 15% lưới lồng (infill) hình khối hỗ trợ (support cubic), cho phép lưới lồng hiển thị qua và bổ sung cho hình dạng của các cạnh. Đối với phần khung, tôi đã sử dụng 3 lớp vỏ dọc và 15% lưới lồng xoáy (gyroid infill) để cung cấp một nền tảng chắc chắn cho quạt.

Để lắp quạt cần (4) ốc lục giác M3x25, để lắp OPi 5 cần (4) ốc đầu tròn M2.5x8, và để lắp case tôi đã sử dụng bộ tản nhiệt của CNC Kitchen, (5) bộ tản nhiệt tương thích Voron, (5) ốc lục giác M3x8.

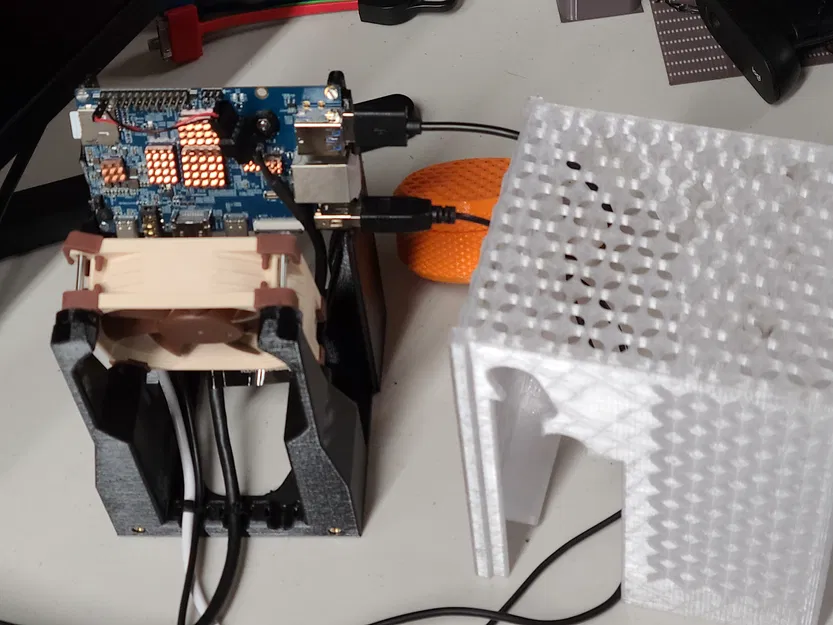

Thiết kế này dành cho việc lắp quạt tản nhiệt Noctua NF-A8 của tôi, đây không thực sự là giải pháp tản nhiệt tốt nhất. Nhưng tôi đã có sẵn quạt nên tôi cứ tiếp tục sử dụng nó. Chiếc quạt nhỏ hơn gắn trên bộ tản nhiệt trên OPi 5 khác của tôi cho khả năng tản nhiệt tốt hơn. Tôi đã bao gồm một thiết kế case thay thế không có quạt riêng mà chỉ có bề mặt lắp với các lỗ cho (4) bộ tản nhiệt M3 cách nhau 90mm x 25 mm. Tôi kỳ vọng rằng một bộ chuyển đổi có thể được thiết kế để hỗ trợ các bo mạch có thể bắt vít vào đó nếu một dự án tương lai yêu cầu. Tôi cũng đã bao gồm bộ đệm quạt mà tôi đã phát triển cho bộ tản nhiệt và quạt của Aliexpress.

Tôi cần làm lại các bài kiểm tra hiệu suất nhiệt mà tôi đã thực hiện với các case khác của mình với case này, và sẽ cập nhật mô tả này khi có thời gian.
