Bộ giá đỡ công cụ kiểu túi saddle cho Snapmaker J1

Bộ giá đỡ dụng cụ kiểu túi saddlebag này cho Snapmaker J1 sẽ giúp bạn tổ chức các dụng cụ và phụ kiện in 3D một cách gọn gàng và dễ dàng tiếp cận.

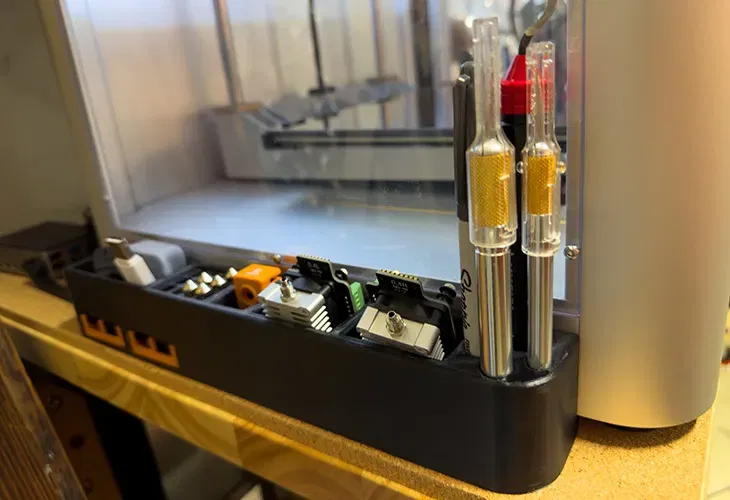

Giá đỡ dụng cụ bên trái có không gian dành riêng cho:

• (2) dao X-Acto (#1 và #2)
• (1) dụng cụ làm mịn
• (1) bút đánh dấu Sharpie Fine-point
• (2) bộ phận đầu nóng dự phòng
• (12) vòi phun dự phòng
• (1) dụng cụ điều chỉnh độ căng dây X
• (1) dụng cụ điều chỉnh độ căng dây Y

Có một rãnh bổ sung để lưu trữ các vật dụng khác như USB hoặc dụng cụ vặn vòi.

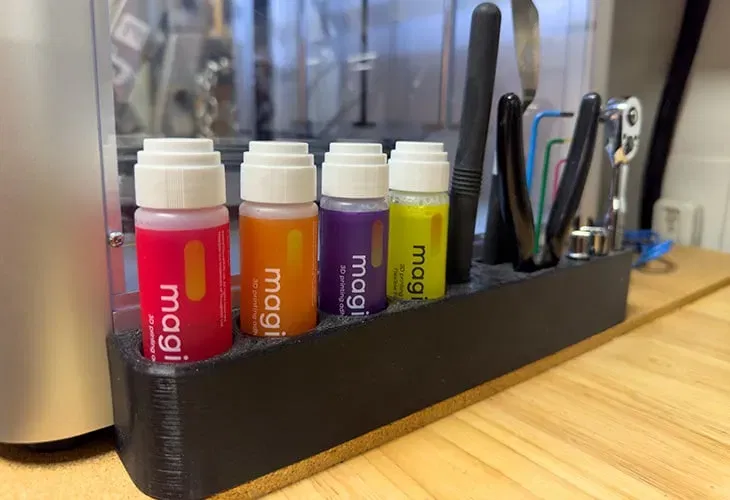

Giá đỡ dụng cụ bên phải có không gian dành riêng cho:

• (4) chai chất kết dính Magigoo
• (1) bộ dụng cụ Snapmaker J1 hoàn chỉnh
• (2) cờ lê lục giác bổ sung
• (1) cờ lê có tay cầm 1/4"
• (2) ổ cắm (6mm, 7mm, và/hoặc 8mm)

Máy in đặt trên một mặt bích ở bên cạnh các giá đỡ dụng cụ, giữ cho chúng cố định ngay cả ở tốc độ in cao. Nếu muốn, mặt bích này có một rãnh cho một miếng băng dính 3M VHB, nhưng tôi chưa thấy cần thiết phải sử dụng băng dính.

Cài đặt in

Máy in:

Snapmaker J1

Máng:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2mm

Độ đầy:

25

Vật liệu in:

Polymaker/3DXTech PC/Vật liệu hỗ trợ

Bất kỳ

Ghi chú:

Tôi đã in cái này bằng Polymaker Polymax PC-FR, nhưng bạn có thể thoải mái sử dụng vật liệu in mà bạn chọn.

Để lắp những mảnh này trên bàn in J1, bạn sẽ cần đặt nó ở một góc.

Tôi đề nghị in với ít nhất 5 dòng viền để đảm bảo các góc không bị nâng lên do các tính chất tự nhiên của nhựa đang nguội. Tôi cũng luôn đề xuất sử dụng Magigoo để thúc đẩy sự kết dính tốt giữa bàn in và dễ dàng gỡ bỏ bản in.

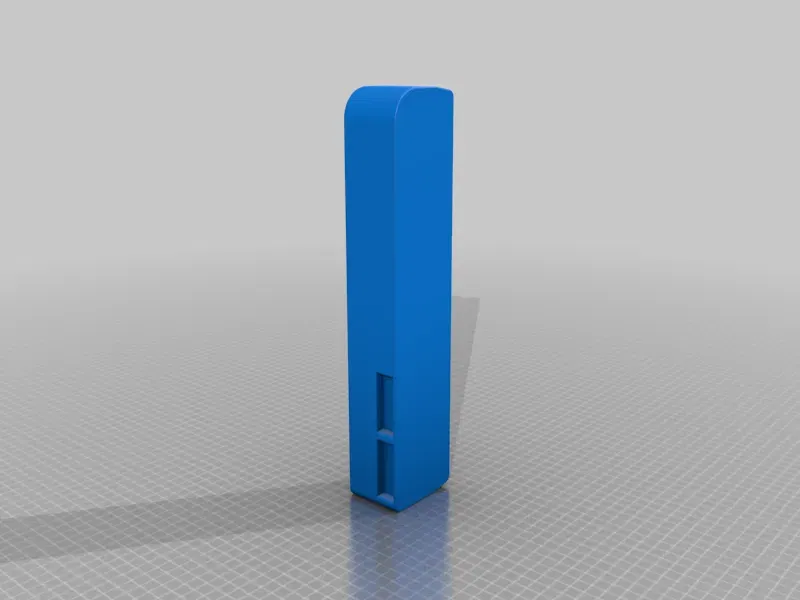

Giá đỡ dụng cụ bên trái sẽ cần hỗ trợ do các rãnh cho các dụng cụ điều chỉnh độ căng dây X/Y. Tôi rất khuyên dùng vật liệu hỗ trợ hòa tan 3DXTech Aquatek X1. Vật liệu này để lại bề mặt hoàn hảo và dễ dàng gỡ bỏ chỉ sau một giờ ngâm trong bồn siêu âm ở 48C.

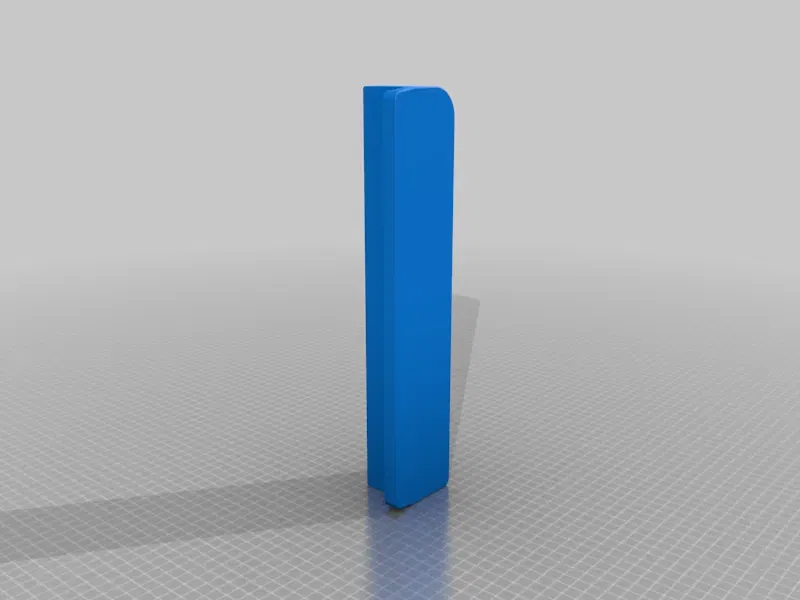

Công cụ giữ đúng không cần bất kỳ hỗ trợ nào.

Sau khi in

• Gỡ bản in ra khỏi bàn sau khi nó đã nguội.
• Sử dụng công cụ làm mịn hoặc dao XActo sắc để cắt bớt phần viền ở dưới đáy bản in.
• Gỡ bỏ vật liệu hỗ trợ khỏi công cụ giữ bên trái.
• Nâng máy in lên và trượt công cụ giữ vào bên thích hợp.

Cách tôi thiết kế cái này

Cái này được thiết kế trong Fusion 360. Tôi đã bao gồm các định dạng STEP và Fusion 360 của mô hình trong trường hợp bạn muốn thực hiện các thay đổi cho việc sử dụng của riêng bạn.

THÔNG BÁO: Nếu bạn đăng remix trực tuyến --- Thingiverse, F3D, Cults, v.v. -- bạn phải bao gồm ghi nhận và liên kết trở lại thiết kế gốc này. Đừng tuyên bố thiết kế gốc là của riêng bạn.
