Bảng chuyển đổi VESA 100 cho màn hình MSI Optix MAG24C

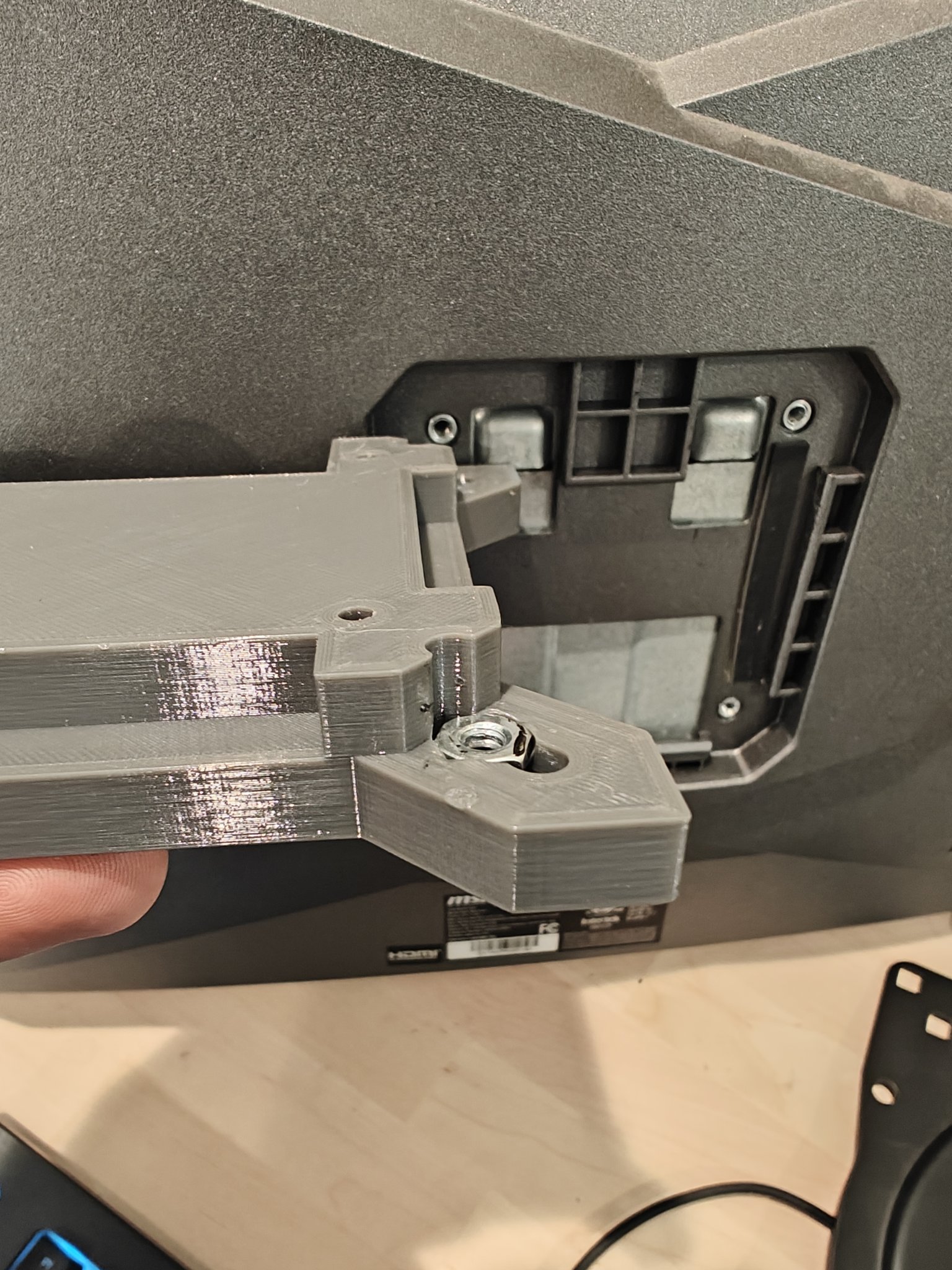

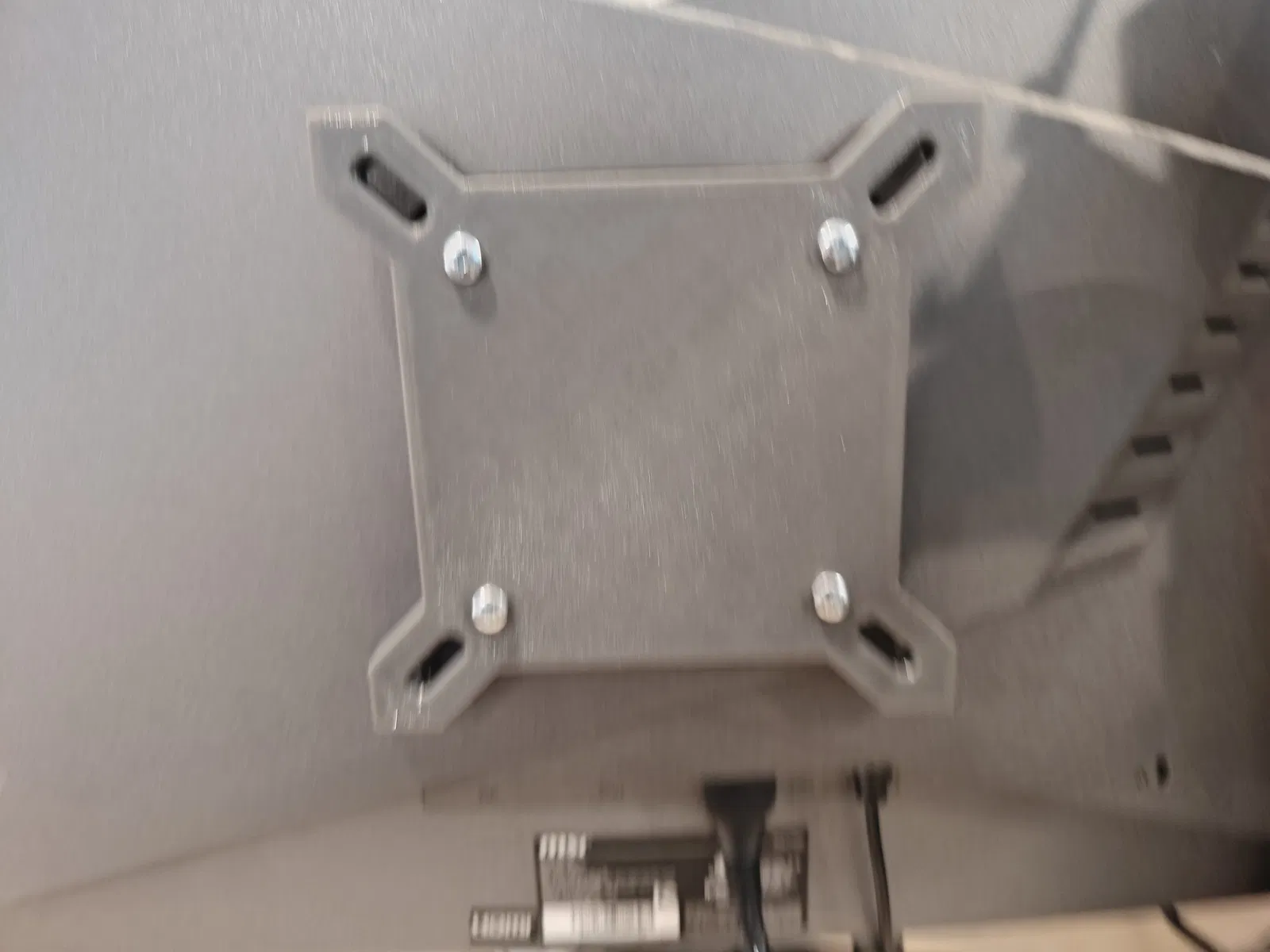

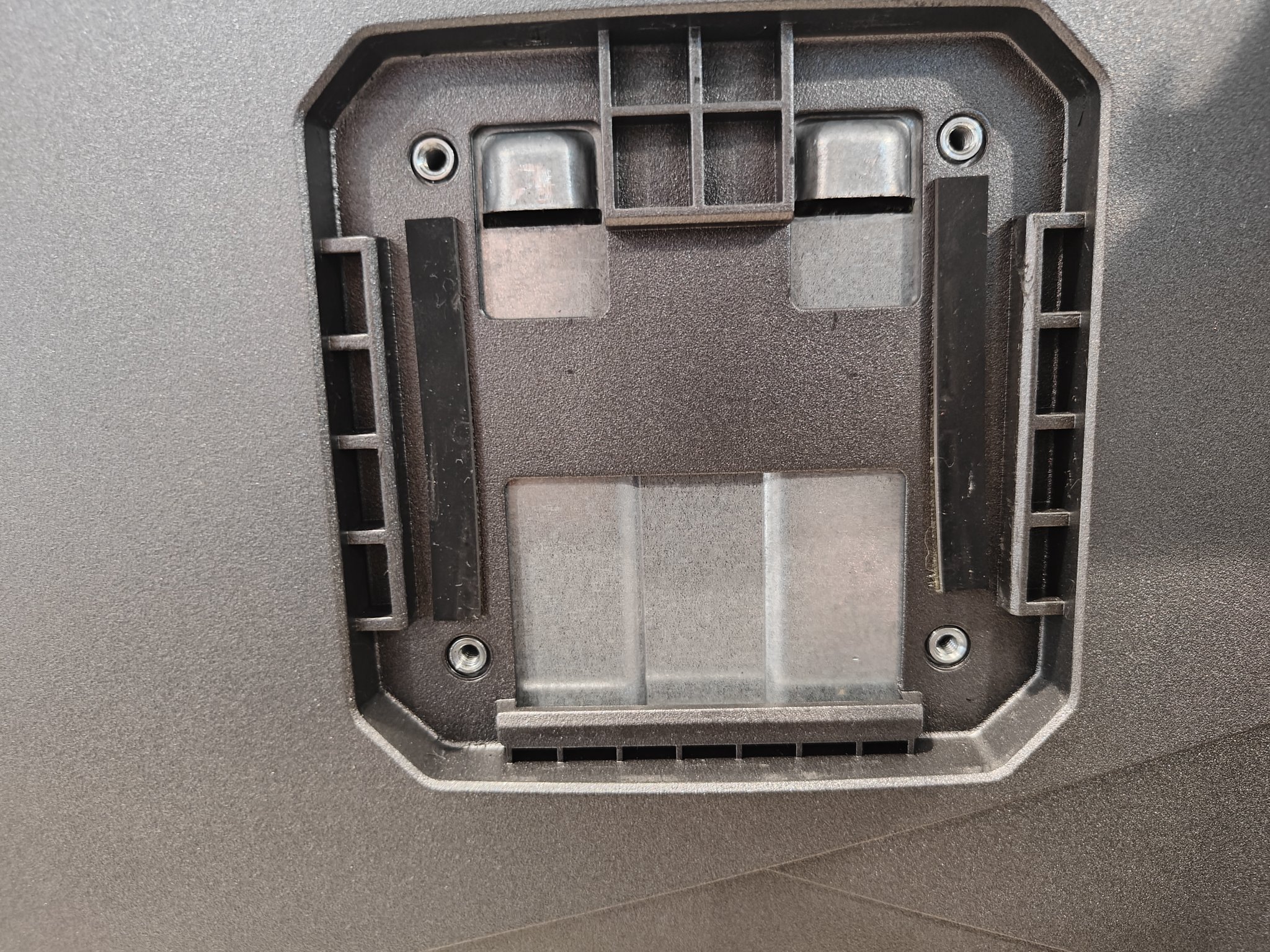

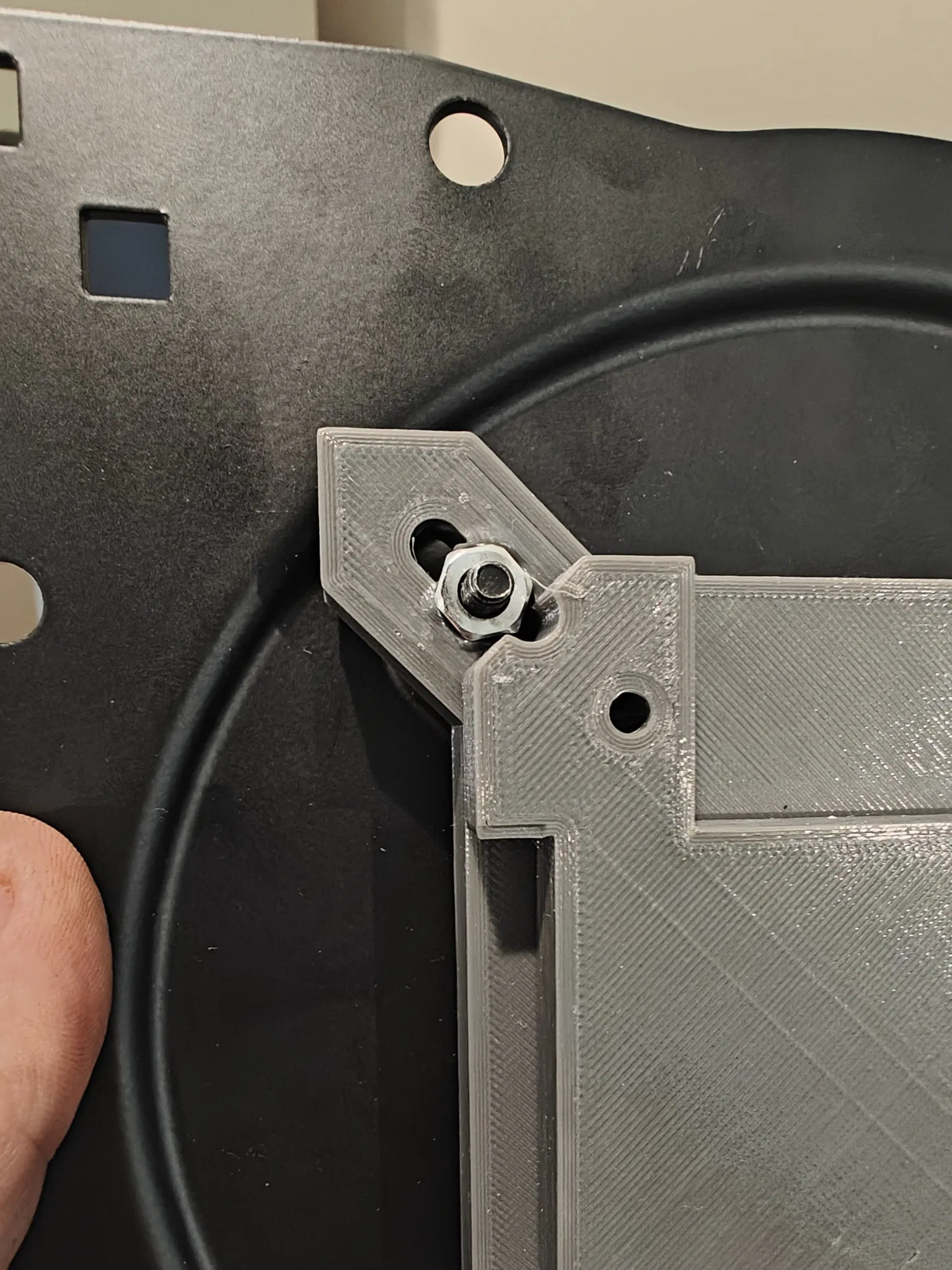

Đây là một bản remix từ https://www.f3d.vn/3d-model/157099-bo-chuyen-doi-vesa-100x100-cho-man-hinh-msi-optix-g24c Tôi không thể tìm thấy một tệp hoàn chỉnh, tôi đã chỉnh sửa cái này và nó hoạt động hoàn hảo. Màn hình cong có một giá đỡ khác với màn hình thẳng, vì vậy nó cần phải được chỉnh sửa. Tôi đã sử dụng 5 lớp tường ở mọi nơi: trên, dưới và hai bên, và 50% độ đầy bằng hình tam giác/phần này đã ra hoàn hảo mà không cần viền. Cài đặt in 5 viền 5 lớp vỏ 50% độ đầy (Hình tam giác) .2 Độ phân giải Sunlu PETG Máy in Mk3s+ Phần cứng bổ sung cần thiết 4x M4 X 20 6 vòng đệm phẳng cho các khoảng cách ở dưới cùng của giá đỡ Tôi đã sử dụng 4 m4 x 20 để gắn phần này vào màn hình và sau đó chỉ tìm các bu lông đủ dài để xuyên qua giá đỡ và khoảng cách. Quá trình xử lý sau in duy nhất là làm lún các đai ốc qua mặt sau bằng mỏ hàn của tôi để giữ chặt các đai ốc. Có rất ít khoảng trống sau khi bạn gắn nó vào màn hình. Vì vậy, phương pháp của tôi là tháo tấm kim loại gắn từ giá đỡ tường và cho các vít xuyên qua bộ chuyển đổi để chúng ở đúng vị trí. Sau đó, tôi đặt mỏ hàn của mình lên cao nhất có thể và đặt nó vào các đai ốc kim loại, trong khi siết chặt các vít cho đến khi đai ốc được giữ chặt và bằng phẳng với giá đỡ (xem hình ảnh). Sau đó, tháo tấm gắn, gắn bộ chuyển đổi vào màn hình và vặn giá đỡ vào bộ chuyển đổi. Nếu bạn có các chèn ren, điều này cũng sẽ hoạt động, nhưng đây là những gì tôi có sẵn. Tôi cũng đã đặt 2 vòng đệm trên mỗi vít vesa ở dưới cùng để căn chỉnh giá đỡ, nhưng nếu bạn có các bu lông phù hợp, bạn có thể không cần những cái này.
