Đinh vít chân máy 3/8"-16 UNC kiểu cổ điển

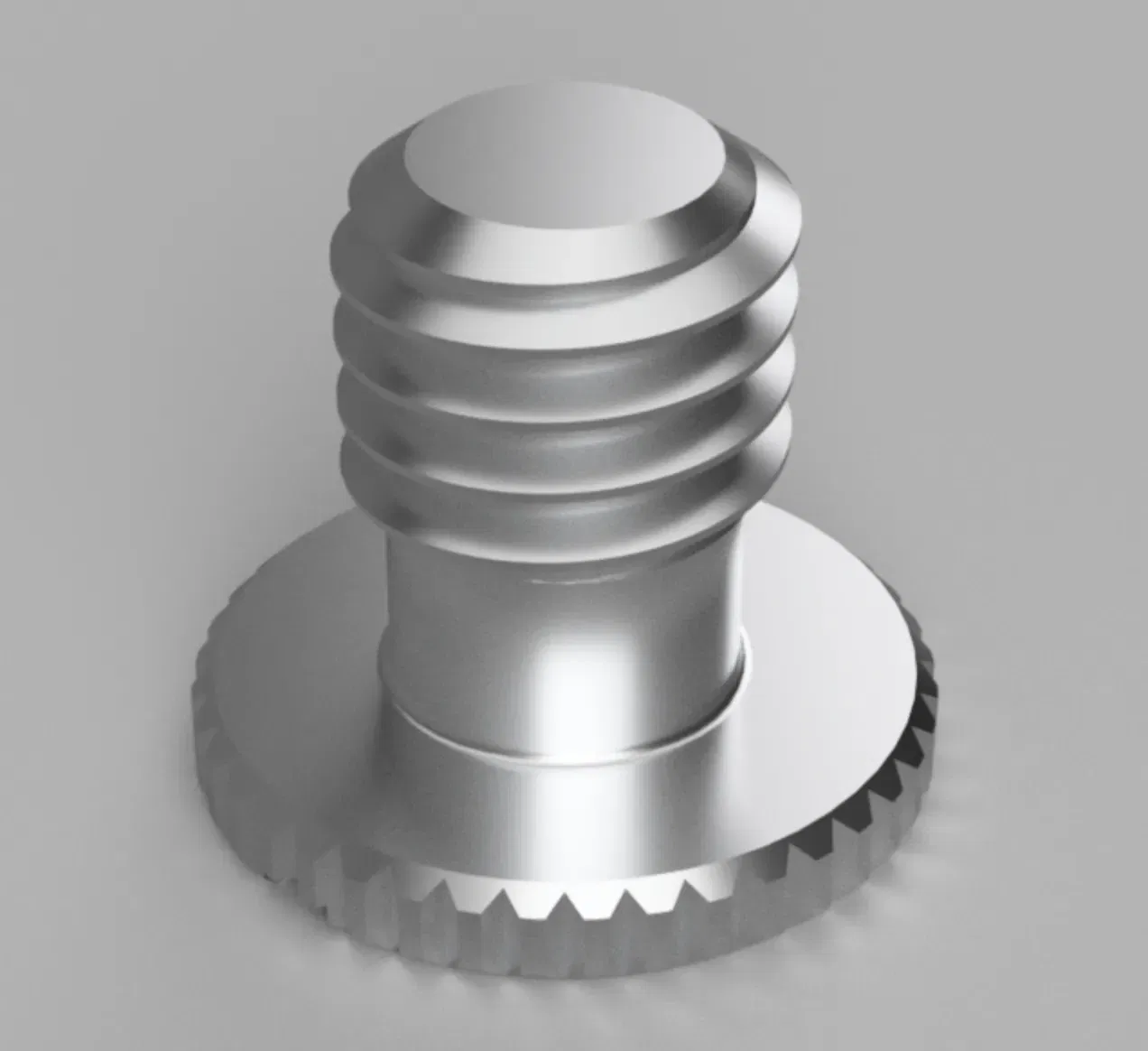

Đây là phiên bản 3/8" của ốc vít máy ảnh/chân máy ¼". Nó có cùng kích thước bên ngoài (chiều dài, mặt đầu) nhưng, rõ ràng, có một loại ren khác (và, theo đó, một trục dày hơn để tăng độ ổn định).

Ren 3/8" UNC đã trở nên khá hiếm cho các thiết bị máy ảnh nhưng vẫn là loại ren phổ biến nhất cho thiết bị chân máy. Nếu bạn có sự lựa chọn, tôi khuyên bạn nên sử dụng phiên bản 3/8" thay vì phiên bản ¼" vì nó chắc chắn hơn nhiều.

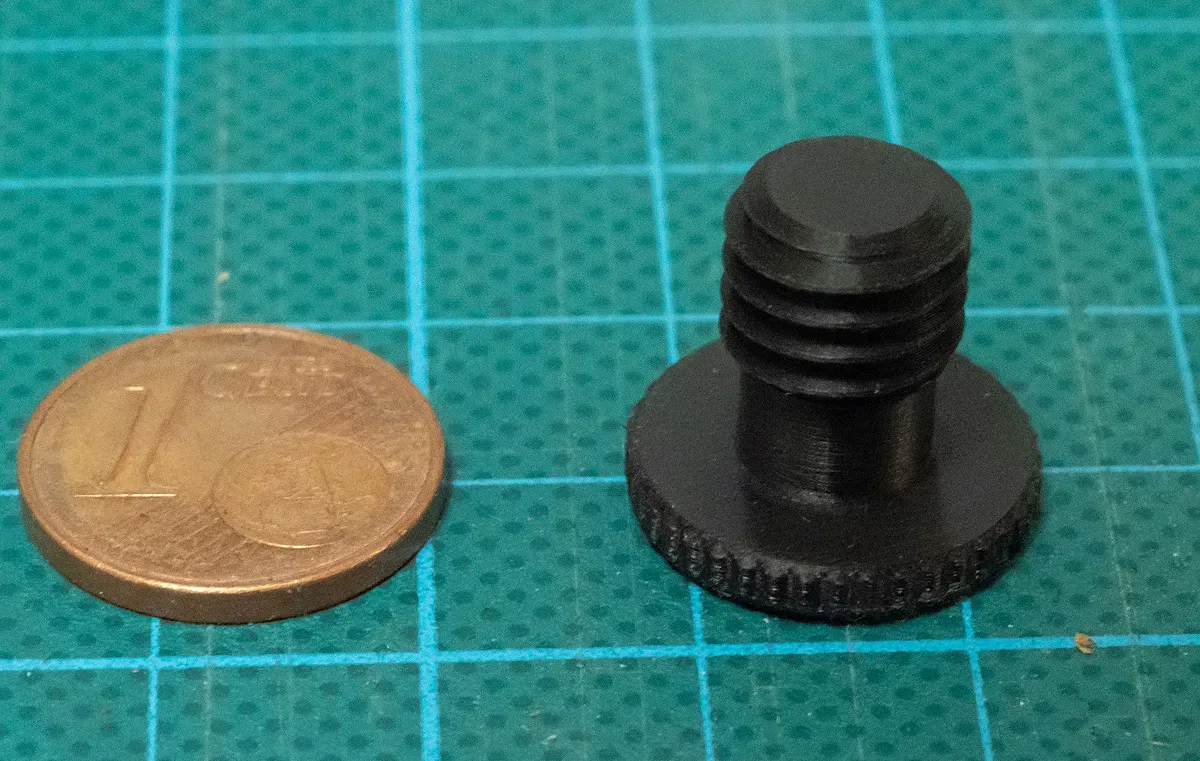

Do kích thước (vẫn) nhỏ, tôi khuyên bạn nên in nó với độ phân giải cao nhất/cao nhất chiều cao lớp mà máy in của bạn có thể đạt được. Phần trong ảnh được in ở độ dày 0.05 mm sử dụng đầu phun 0.4 mm. Và không, bạn không cần bất kỳ hỗ trợ nào để in cái này. Và, nhân tiện: Không, khi nói đến việc in các loại ren vít, một đầu phun mịn hơn là không có lợi chút nào - độ bám dính lớp tốt nhất trong trường hợp này đạt được với đầu phun 0.6 mm trong khi đầu phun 0.4 mm cung cấp sự thỏa hiệp tốt nhất giữa chất lượng ren và chi tiết vân. Sử dụng đầu phun 0.3 mm hoặc mịn hơn sẽ tạo ra một loại ren yếu hơn và nên được tránh.

Cảnh báo: Một con ốc bằng nhựa không thể thay thế một con ốc bằng kim loại, ngay cả như một sự thay thế khẩn cấp. Chỉ sử dụng phần này a) cho mục đích thử nghiệm (ví dụ: nếu bạn đã đặt hàng một con ốc bằng kim loại nhưng vẫn chưa có sẵn) b) cho các ứng dụng mà con ốc là điểm gãy đã xác định hoặc c) cho các ứng dụng mà thiết lập không còn di chuyển nữa sau khi lắp đặt (như webcam hoặc camera máy in).

Nếu bạn muốn sử dụng con ốc cho công việc thiết kế CAD của riêng bạn, hãy sử dụng một trong các tệp STEP được thêm vào. Giống như với phiên bản ¼", tôi đã thêm hai tệp khác nhau: “Camera screw 3_8 original UNC” có các kích thước ren gốc như đã định nghĩa cho UNC3/8-16 trong khi “Camera screw 3_8 3D printing” có một chút lệch bề mặt ren để bù đắp cho các hiệu ứng in 3D (giống như STL).
