Cảm biến hết filament và tắc nghẽn cho máy in 3D

Thay đổi tháng 12 năm 2021: Đã thêm kẹp cho ống Bowden/PTFE ở phía ra để dễ dàng cho filament trượt qua cảm biến tắc nghẽn. MẸO CÀI ĐẶT: Cài đặt các linh kiện điện trước các ống PTFE/Bowden. Đảm bảo rằng các công tắc không chạm vào vỏ và các ống trước khi siết chặt mọi thứ lại.

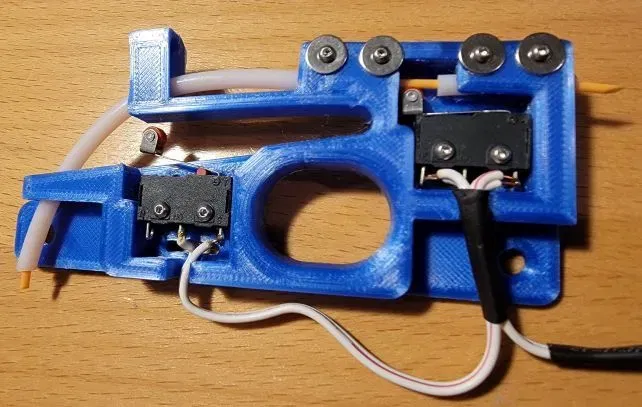

Đây là một bản Re-Remix của cảm biến hết filament và tắc nghẽn kết hợp tuyệt vời (cũng là bộ làm sạch filament, nhưng tôi không sử dụng tính năng này).

Các thay đổi nhỏ trong phiên bản này:

1. Di chuyển các lỗ gắn để tránh đường đi của filament và dây điện.
2. Tăng kích thước lỗ dây điện một chút, và cũng thêm một rãnh nếu bạn muốn dây điện đi ra phía trước. Điều này giúp việc thêm dây điện dễ dàng hơn - bộ dây chỉ cần thả vào thay vì phải hàn vào lắp ráp.
3. Thêm một kẹp cho ống PTFE/Bowden để cấp filament ngay đến cạnh của công tắc con lăn trên cùng để căn chỉnh đáng tin cậy hơn.

Đây là các công tắc tôi đã sử dụng: https://www.amazon.com/dp/B00MFRMFS6?psc=1&ref=ppx_yo2_dt_b_product_details

Kết nối: https://www.amazon.com/dp/B08JCRH8J7?psc=1&ref=ppx_yo2_dt_b_product_details

hoặc https://www.amazon.com/dp/B07CTH46S7?ref=ppx_yo2_dt_b_product_details&th=1

tùy thuộc vào máy in bạn đang sử dụng và kích thước/số lượng dây dẫn cho công tắc.

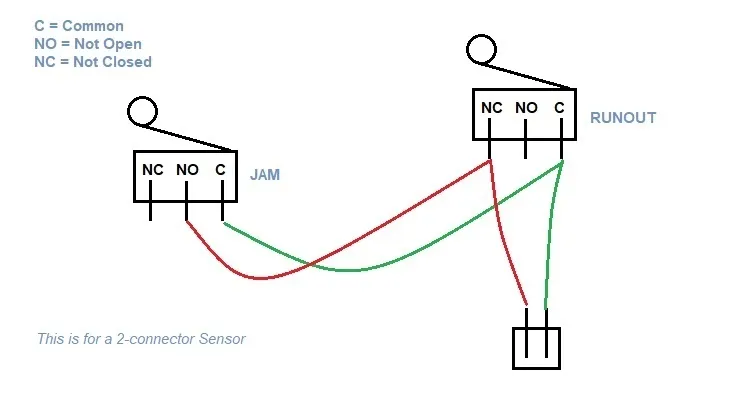

Tôi đã thêm một sơ đồ dây cho kết nối công tắc 2 dây dẫn.
