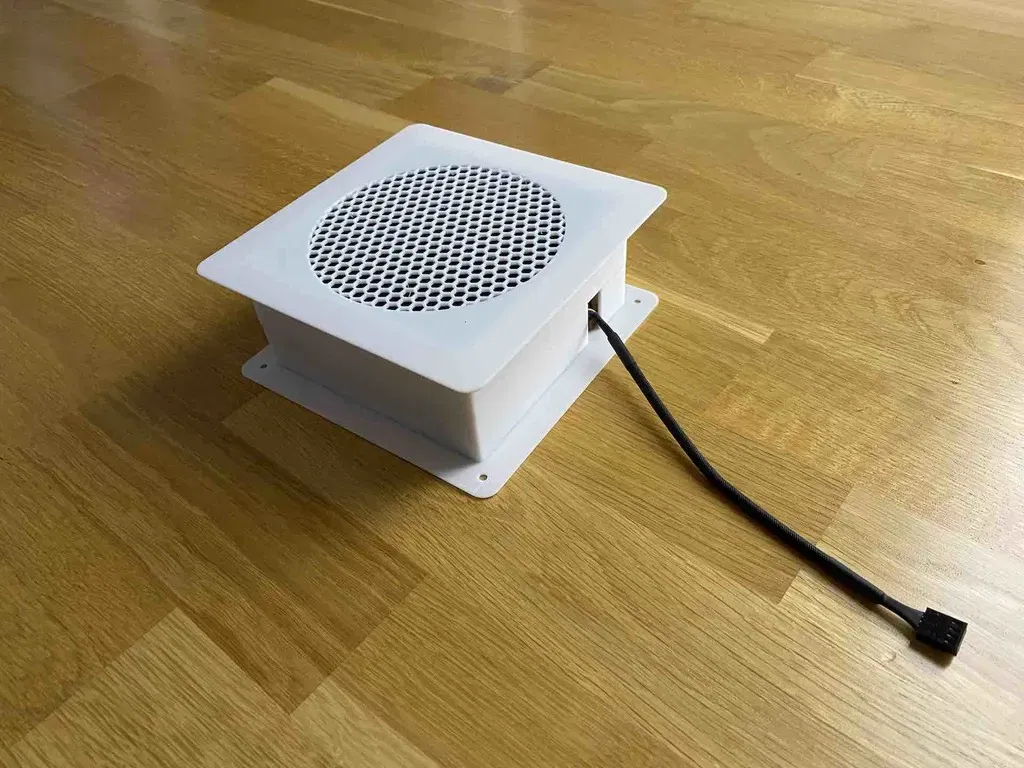

Ống dẫn quạt 120mm LACK cho Noctua

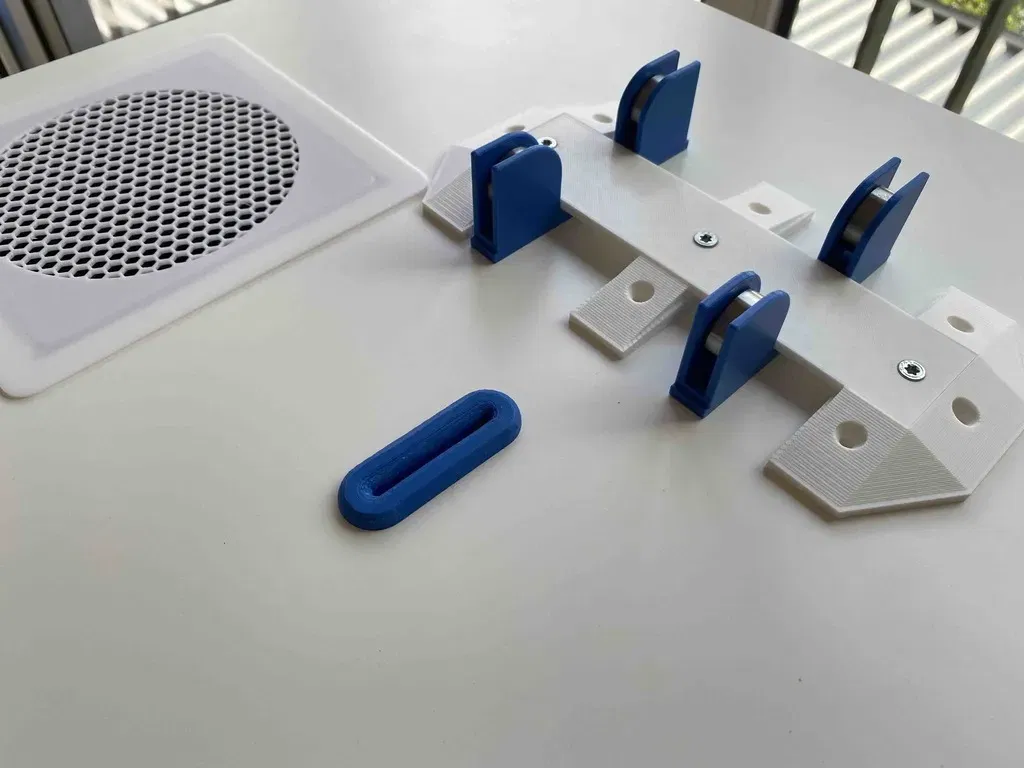

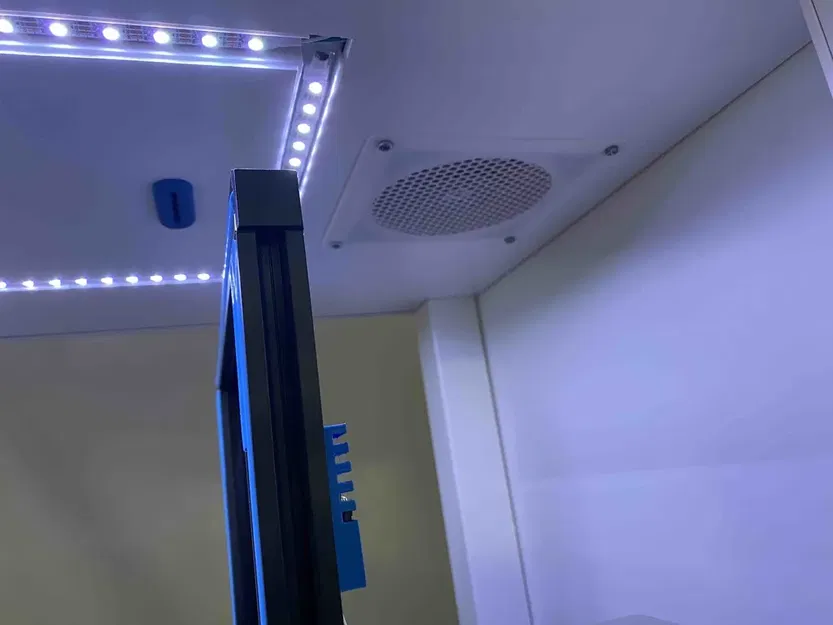

[CẬP NHẬT: Ngày 1 tháng 10 năm 2020]: Tôi đã tải lên một tệp zip, chứa các tệp .f3d và .step để thuận tiện cho bạn. Chỉ cần xóa phần mở rộng stl khỏi tên tệp. Đây là một bản remix của ống quạt 120mm từ moriaty_ (https://www.thingiverse.com/thing:4495123). Ghi công cho anh ấy! Tôi sử dụng ống này cho quạt Noctua NF-A12x25 5V PWM của tôi, mà tôi điều khiển nhiệt độ bằng cảm biến BM280 kết nối với Octoprint với plugin Enclosure. Đây cũng là vỏ mà tôi sử dụng cho cảm biến < Tôi đã lấy thiết kế và thực hiện một số điều chỉnh để phù hợp với nhu cầu của mình: - Di chuyển khe cáp sang tường bên vì tôi có một trần treo trong vỏ của mình che giấu dây của quạt và đèn LED. Trần được làm từ 2 lớp bảng xốp (mỗi lớp 5mm).

• Thêm các khe hướng dẫn trên hai bức tường để đảm bảo khớp chính xác giữa phần trên và phần dưới và tránh trượt và xoay giữa các phần.

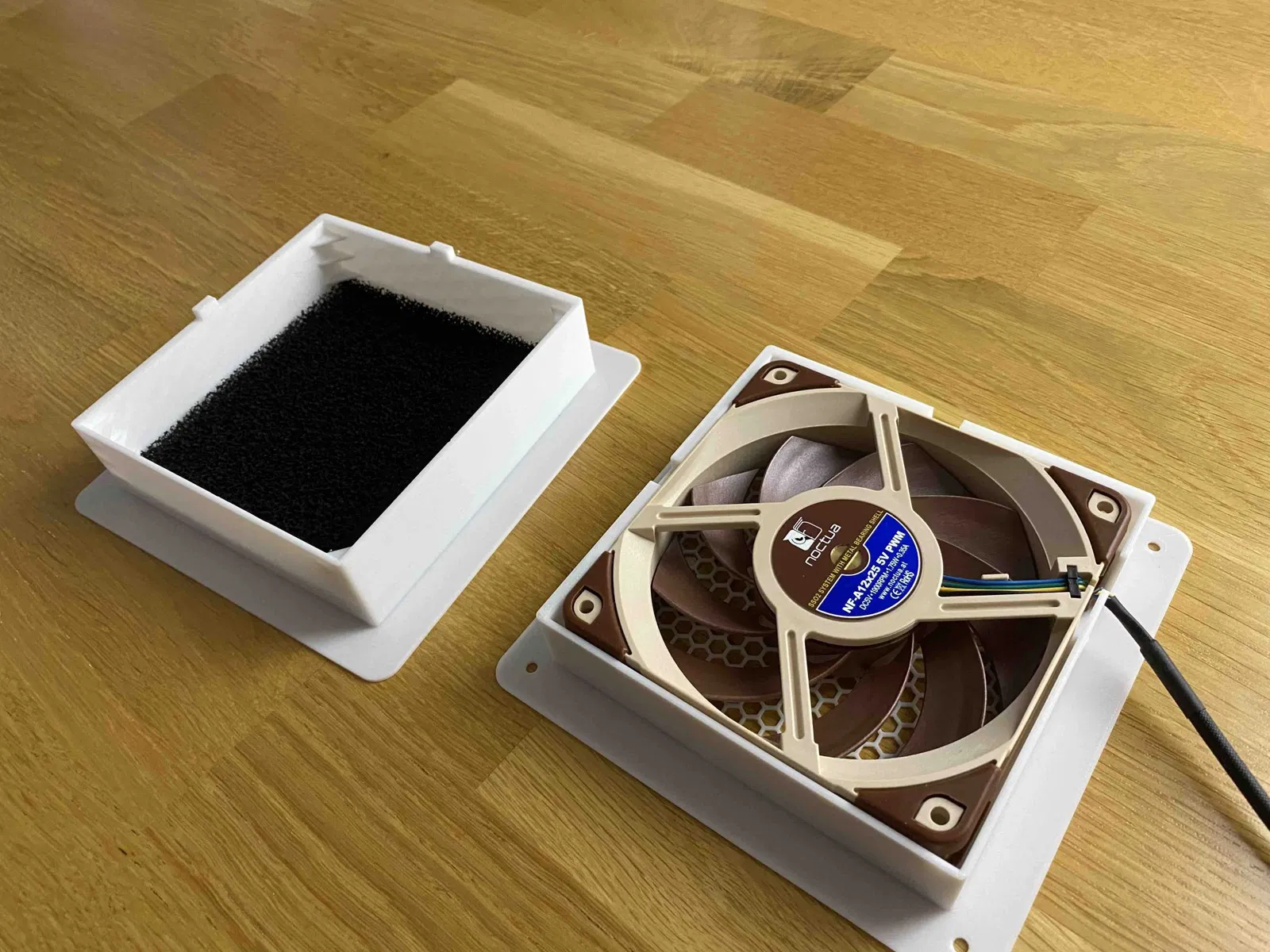

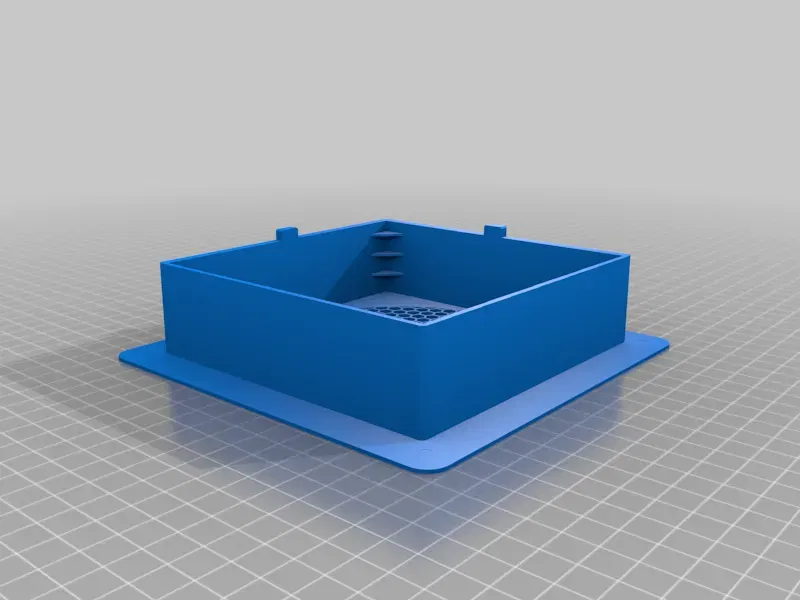

• Thêm ba cấp độ/khoang vào phần trên để chèn các tấm lọc carbon (mỗi tấm 10mm). Khi tôi không chắc chắn có bao nhiêu lớp sẽ cần thiết để duy trì lưu lượng không khí tốt nhưng vẫn lọc không khí, tôi đã tạo 3 khoang. Hiện tại tôi sử dụng hai khoang để thử nghiệm điều khiển nhiệt độ. *QUAN TRỌNG: Tôi đã mở rộng khoảng cách bên trong từ 50mm đến 60mm do +10mm của trần treo. Nếu bạn muốn sử dụng thiết kế của tôi, thì hãy cân nhắc điều này. Cảm ơn! - Đã loại bỏ các lỗ vít từ phần trên vì không cần thiết. Phần trên có thể dễ dàng được tháo ra để thay đổi các bộ lọc.
• Đã thực hiện một số dọn dẹp tệp STL gốc. ### Cài đặt In Thương hiệu máy in: Creality Máy in: Ender 3 Pro Bệ in: Không Giá đỡ: Có Độ phân giải: 0.2 Tỷ lệ lấp đầy: 20% Vật liệu: [ ### Bất kỳ PLA ](http://www.amazon.com/s?url=search-alias&amp;field-keywords=Any+PLA&amp;tag=thingiverse09-20) Bất kỳ Ghi chú: Các giá đỡ được khuyến nghị cho phần trên để giữ các góc cho các bộ lọc. Tôi đã sử dụng giá đỡ cây trong eSlicer vì chúng dễ dàng gỡ bỏ hơn. ### Sau khi in Để cắt các lỗ một cách sạch sẽ, tôi đã sử dụng một Multi-Cutter từ Bosch. Để gắn phần dưới, tôi đã sử dụng 4 x 4x20mm vít SPAX. Cắt cho phần dưới Cắt cho phần trên ### Cách tôi thiết kế điều này Nhập STL gốc vào Fusion 360, chuyển đổi nó thành BRep và thiết kế lại. Nếu bạn thích những thứ của tôi thì hãy để lại một 👍 và đăng một sản phẩm. Cảm ơn!
