Bộ chuyển đổi chân váy Voron cho bộ mở rộng thẻ SD

Tác giả Atko

Lượt tải
37
Lượt thích
8
Lượt coi
339

File 4 257,3 KB

  • Voron_Skirt_SDCard-Outside_1766313686.stlSTL · 21,4 KB
  • Voron_Skirt_SDCard-Inside_Top_1766313687.stlSTL · 6,9 KB
  • Voron_Skirt_SDCard-Inside_Bottom_1766313688.stlSTL · 6,9 KB
  • Voron_Skirt_SDCard_1766313689.stepSTEP · 222,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#55813
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

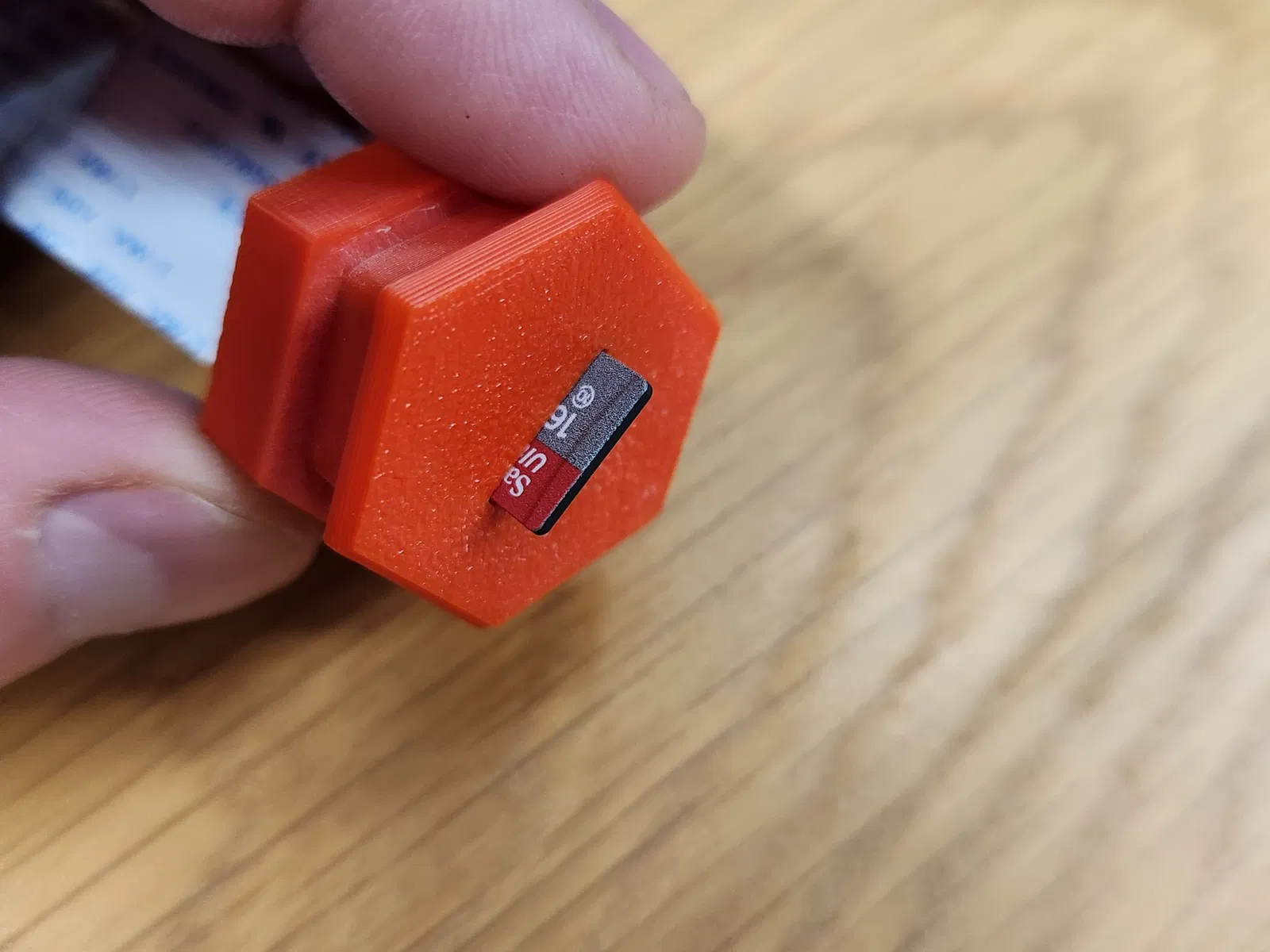

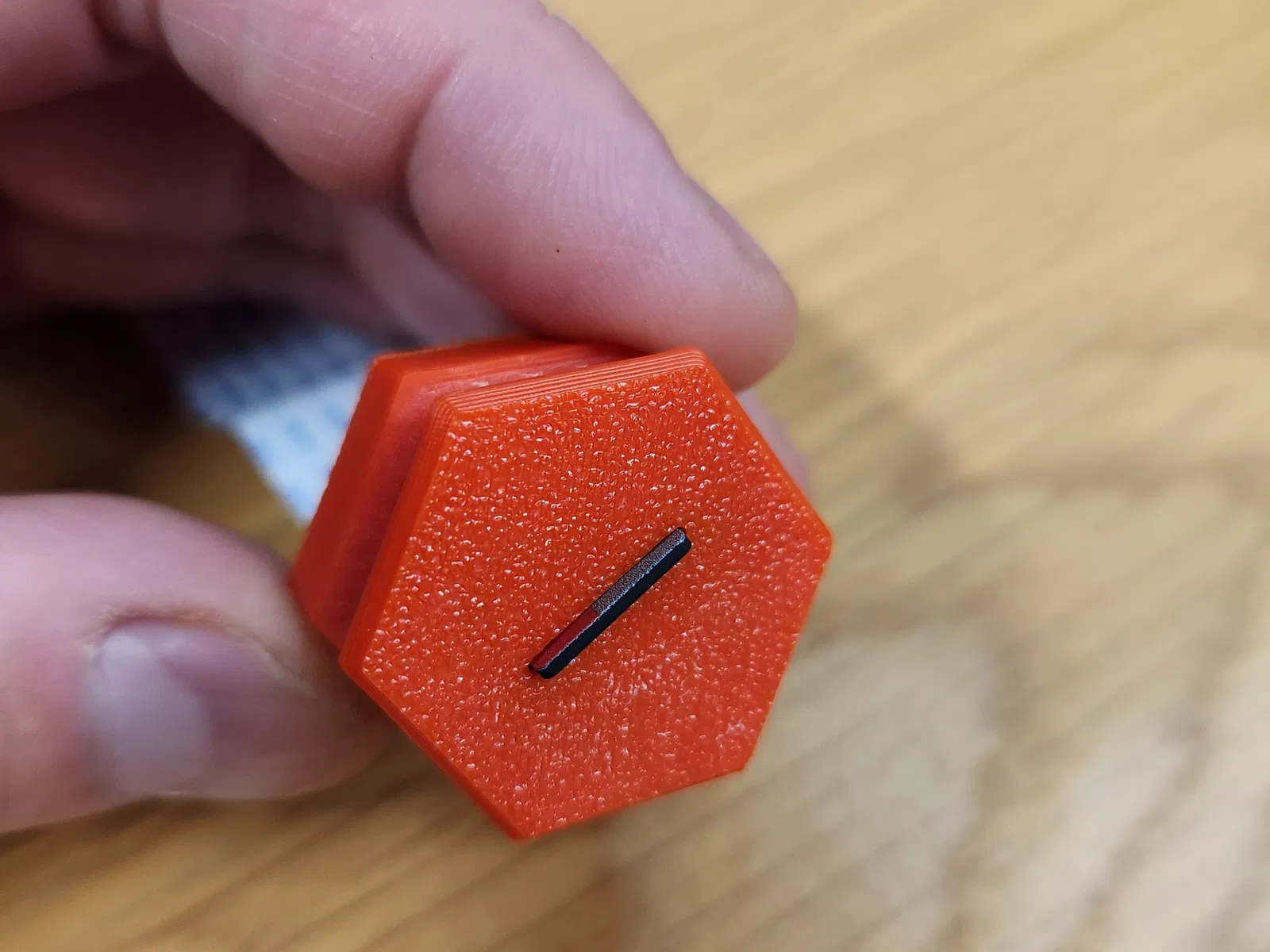

Đây là một bộ gắn 3 phần cho bộ mở rộng SDCard từ Amazon (https://www.amazon.com/dp/B07PY7QCWV), các tolerances khá chặt chẽ, nhưng điều đó làm cho nó trông như được thiết kế vừa vặn cho phần đó.

Bạn sẽ cần một vít M2x20 và một vít M2x12 để lắp ráp tất cả lại với nhau.

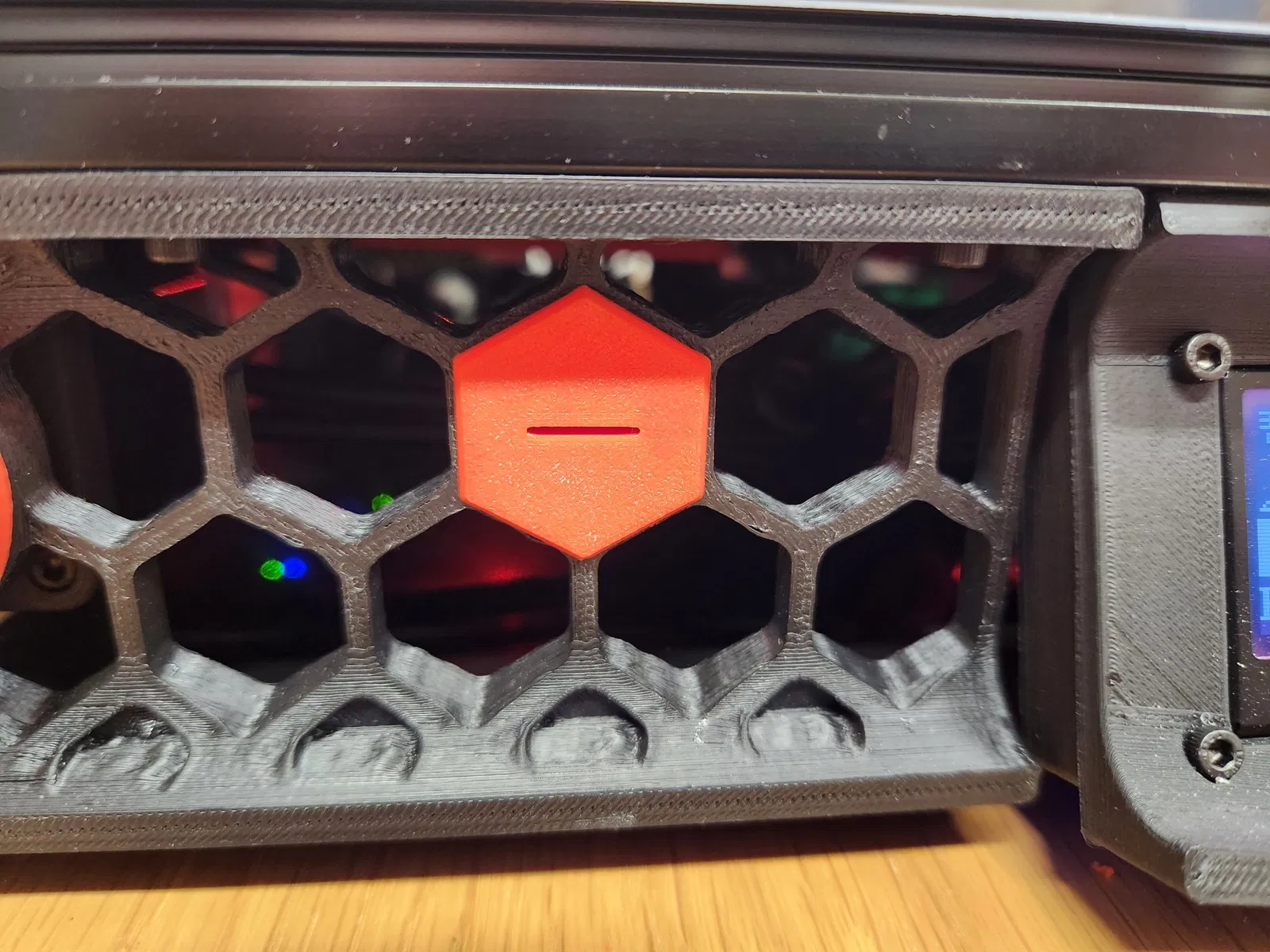

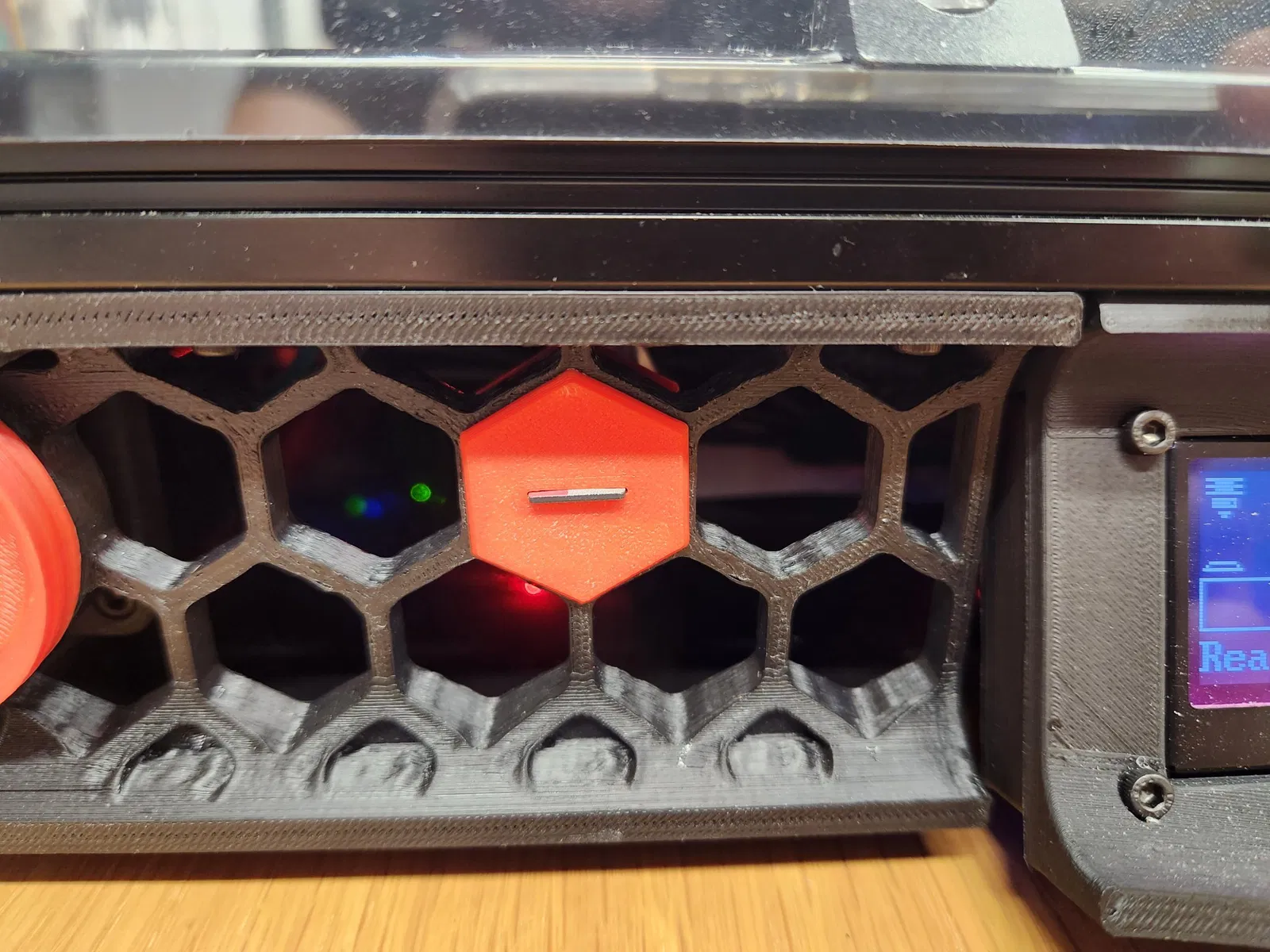

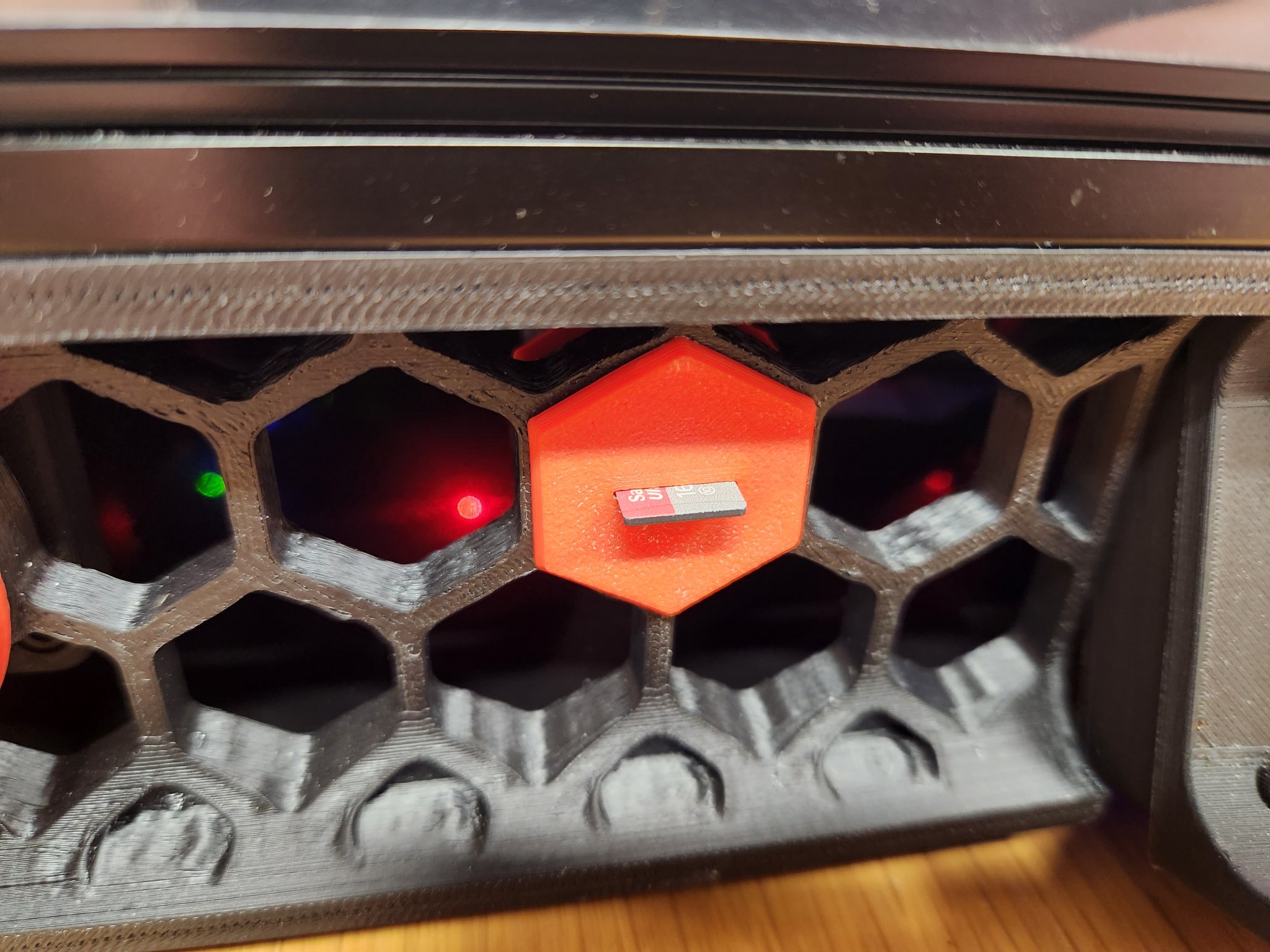

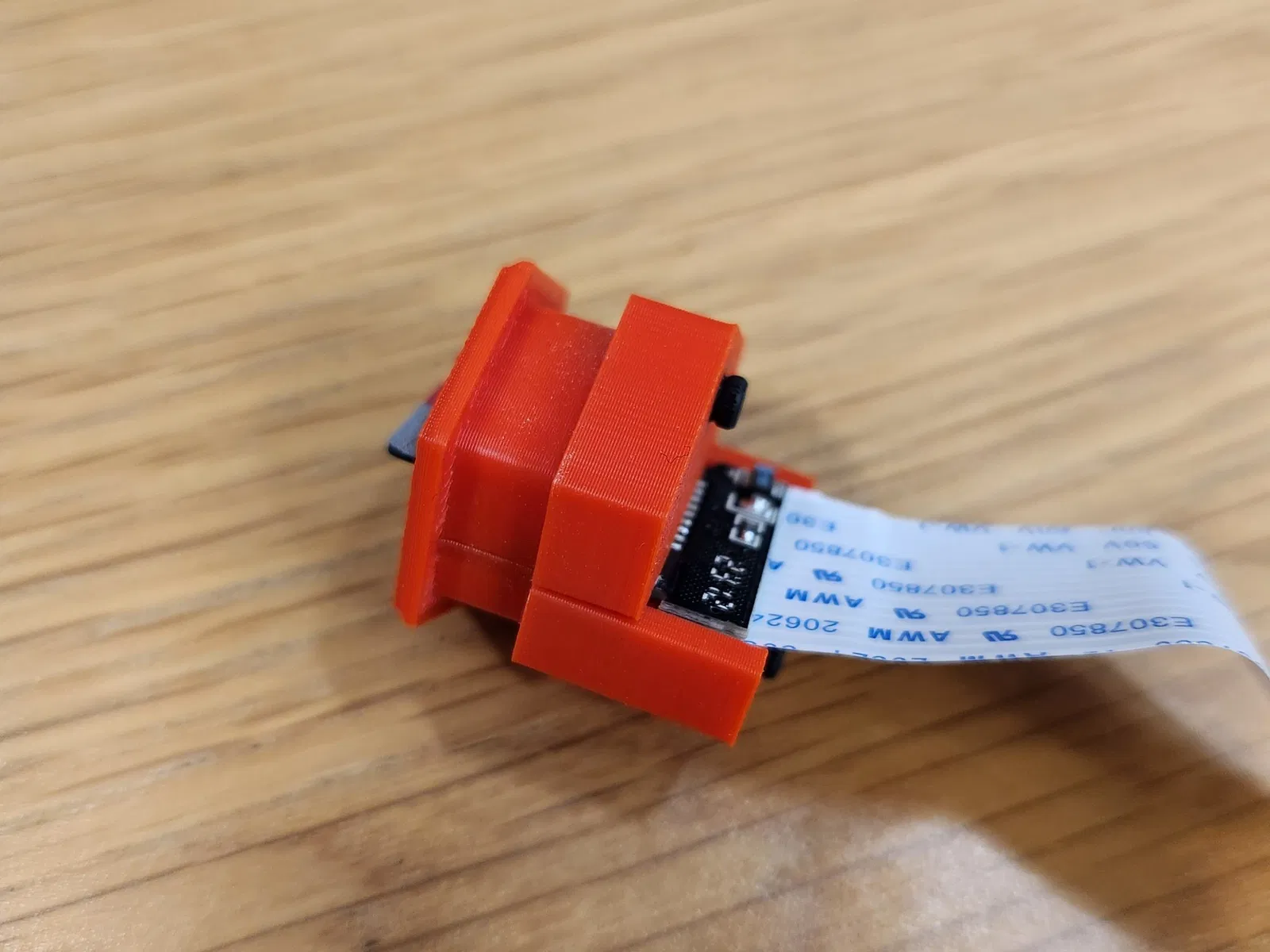

Việc lắp ráp khá dễ dàng, hãy chà nhám các bề mặt tiếp xúc để có một sự khít phẳng đẹp (tùy chọn). Gỡ bỏ PCB của bộ mở rộng SDCard từ vỏ nhựa gốc và chèn PCB của bộ mở rộng vào “Bên ngoài”. Chèn “Bên ngoài” và PCB qua một trong các lỗ tổ ong ở trên cùng từ bên ngoài. Trượt “Bên trong trên” qua bộ chuyển đổi PCB để khóa nó lại và cố định bằng một vít M2x12. Trượt “Bên trong dưới” xuống dưới PCB và cố định bằng một vít M2x20.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
257,3 KB
File lớn nhất
222,1 KB
