Bánh xe đế cho thùng NZXT H7 Flow

Máy tính của tôi sống dưới góc của một cái bàn hình chữ L, vì vậy tôi luôn thích thay chân của chúng bằng bánh xe để dễ dàng truy cập các cổng, v.v.

Tôi đã in những cái này bằng nylon (Taulman3D Alloy 910, màu đen) để tăng cường độ bền/kháng va đập, nhưng gần như bất kỳ vật liệu nào cũng có thể hoạt động (có thể phải tăng mật độ nếu bạn muốn thử TPU). Thông thường, tôi sẽ sử dụng vòi phun 0.6mm cho một phần như thế này, nhưng có một bức tường mỏng sẽ bị ảnh hưởng.

Lý do duy nhất để chúng cao như vậy là vì các vít đi kèm với bánh xe dài khoảng 9/16" (14mm+) và tôi không có 16 cái nào phù hợp và ngắn hơn trong tay. Nếu bạn có, hãy điều chỉnh giá trị vít bánh xe trong các ô C15-C16 trong bảng tính FreeCAD và nó sẽ điều chỉnh mọi thứ cho bạn.

Các bộ phận cần thiết

• Một vỏ NZXT H7 Flow – và có thể là những cái khác được sản xuất bởi công ty này; đây chỉ là cái tôi có
• Bánh xe xoay nhỏ với các lỗ gắn cách nhau theo hình vuông 20mm ở mỗi bên. Tìm kiếm trên Amazon với mã B09Q38VK55 nếu bạn muốn xem cái tôi đã lấy, nhưng chúng khá chung chung. Nếu bánh xe của bạn lớn hơn hoặc nhỏ hơn, hãy xem ô A15 trong bảng tính FreeCAD.
• Tùy chọn: tám (8) vít đầu lục giác m3 x 6mm. Có thể hoạt động với chỉ 4mm; có thể dài tới 12mm.

Chuẩn bị in

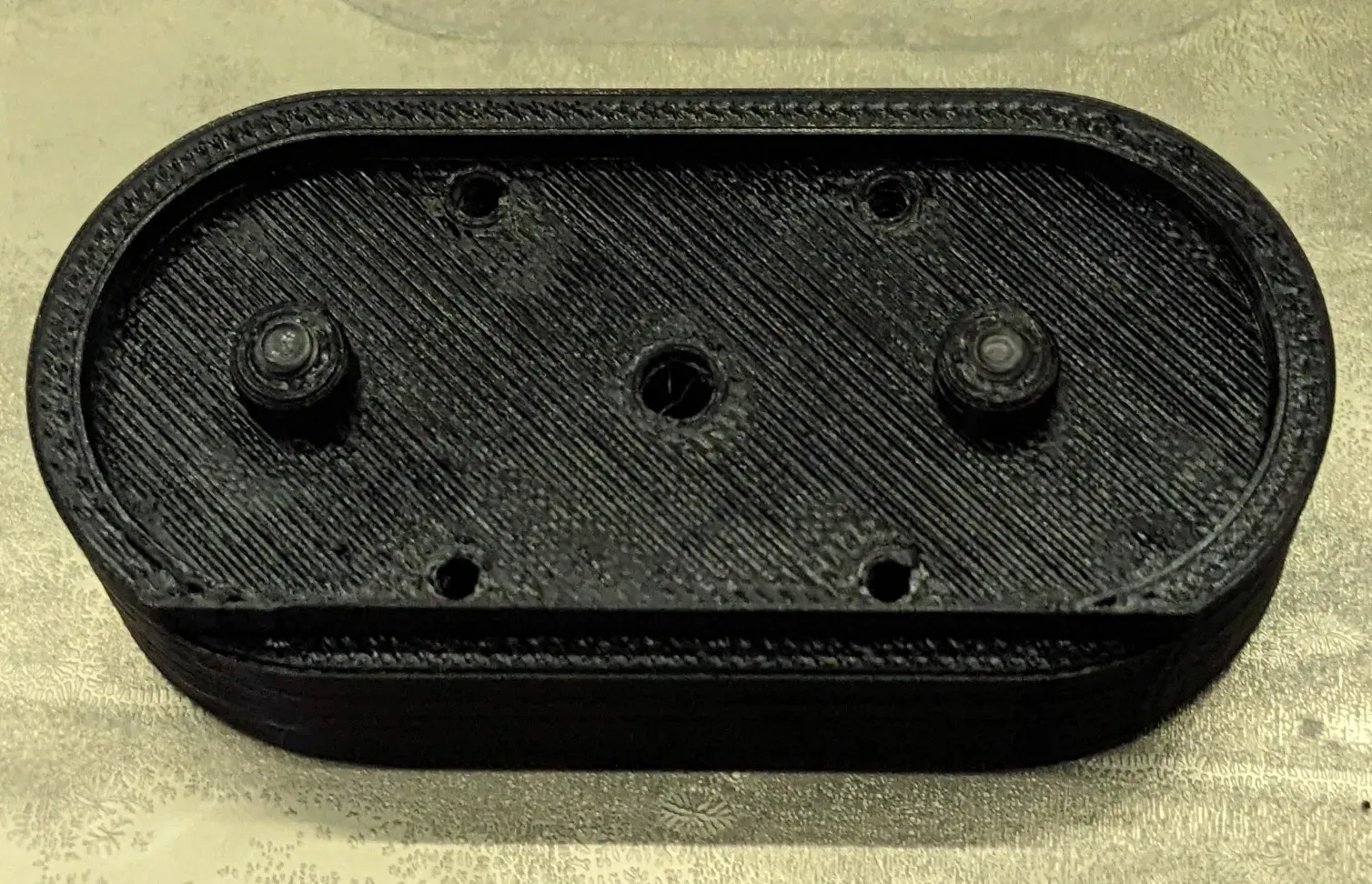

Rửa sạch keo nếu đã sử dụng để dính/tách. Bạn nên có thể lấy các giá đỡ ra bằng cách đẩy vào bằng một chìa khóa lục giác nhỏ hoặc tua vít từ phía bên kia. Chỉ cần lỗ ở giữa là cần thiết; các lỗ khác là tùy chọn…

Tùy chọn: Tôi hơi lo lắng rằng các chốt định vị có thể bị gãy (lực tác động lên các lớp in) nếu bị va chạm. Nếu bạn có 8 con vít lục giác đầu rãnh m3 nằm xung quanh, bạn có thể chèn chúng vào các lỗ để tăng cường độ bền như trong bức ảnh thứ hai. Các vít SHCS dài 4mm và 6mm có thể được vặn vào hoàn toàn. Các vít dài hơn lên đến 12mm cũng nên hoạt động, chỉ cần không vặn chúng vào sâu hơn như đã chỉ ra. Chúng sẽ tự khoan; việc khoan trước từ phía va chạm sẽ dễ hơn. Nếu bạn không sử dụng vít ở đây, bạn không cần phải tháo bỏ các giá đỡ che các lỗ đó.

Lắp ráp

Tôi đã cẩn thận đặt vỏ trên mặt bên lớn mờ (bên phải) để thực hiện điều này. Tùy bạn. Tháo các bộ lọc dưới cùng nếu điều đó thuận tiện hơn.

Đối với mỗi chân:

• Nhẹ nhàng nâng miếng đệm cao su lên khoảng một nửa để bạn có thể chèn một tua vít Philips vào giữa và tháo vít #6-32.
• Tháo chân gốc và giữ lại nếu bạn muốn sử dụng chúng trong tương lai.
• Chèn vít #6-32 vào lỗ giữa của chân in và đẩy nó ra phía bên có các chốt định vị.
• Căn chỉnh chân với vỏ sao cho khe nhỏ hướng vào trong, về phía bộ lọc, và đẩy nó vào vỏ được hướng dẫn bởi các chốt định vị.
• Siết chặt vít #6-32
• Gắn một bánh xe vào chân bằng các vít đã cung cấp không dài hơn 9/16" (14.3mm) hoặc bạn sẽ chạm vào vỏ

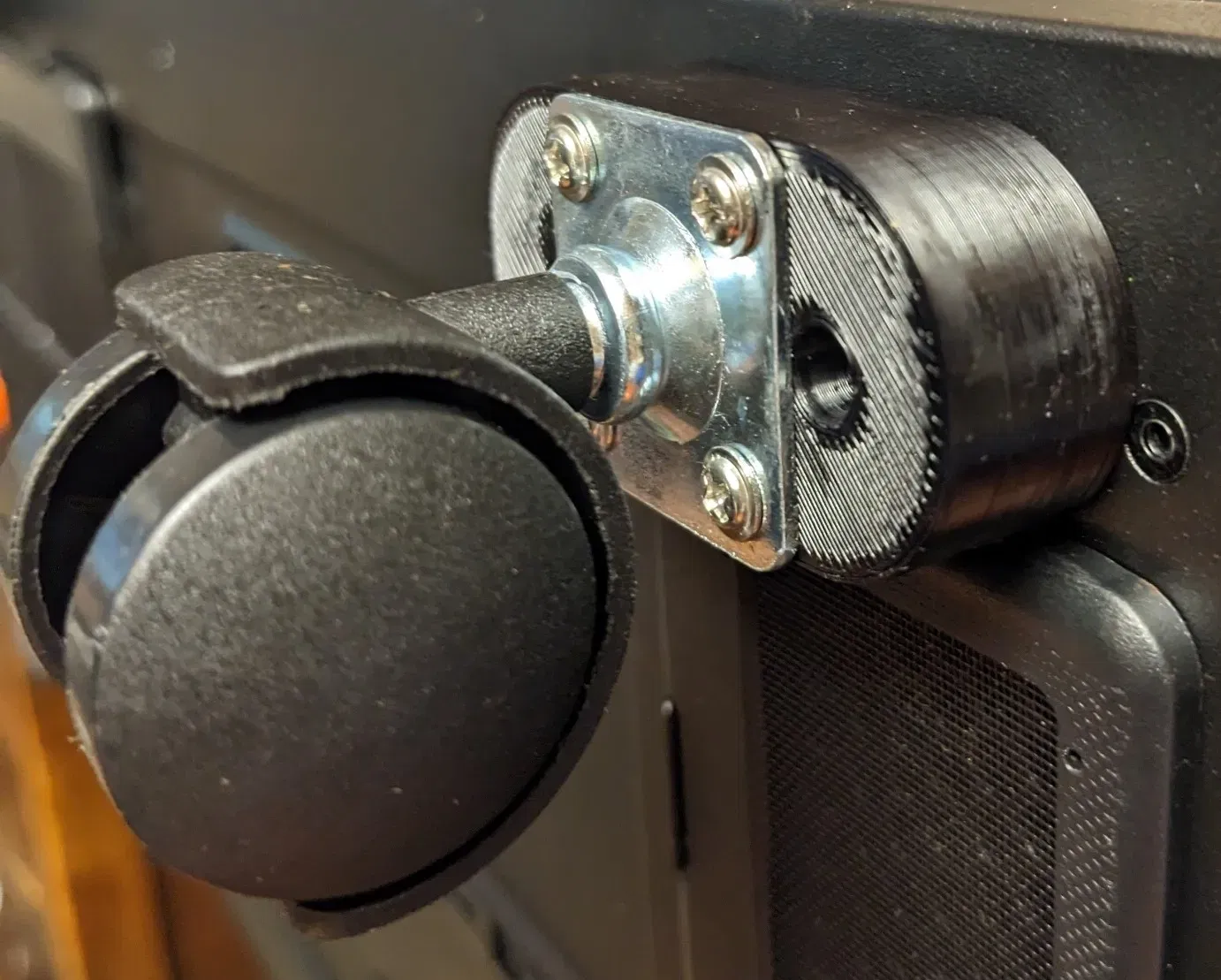

Các tấm gắn cho các bánh xe rộng hơn một chút so với chân (ngay cả khi không có độ nghiêng của chân gốc). Tôi đã cố gắng căn chỉnh các bánh xe sao cho chúng nằm phẳng với mép ngoài của chân như trong bức ảnh thứ ba.

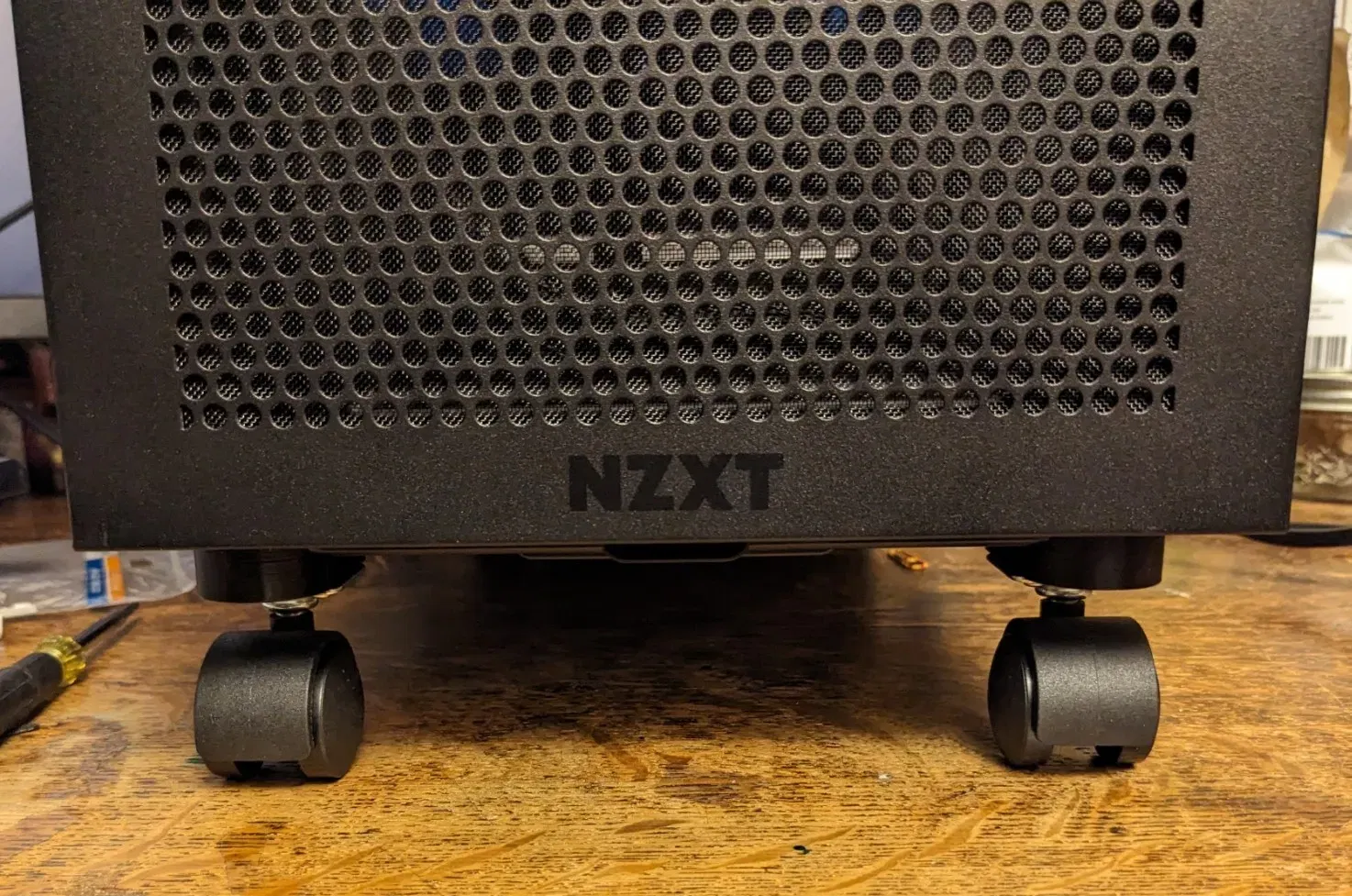

Cài đặt lại các bộ lọc và đặt vỏ đúng chiều lên lại. (Bức ảnh bìa)
