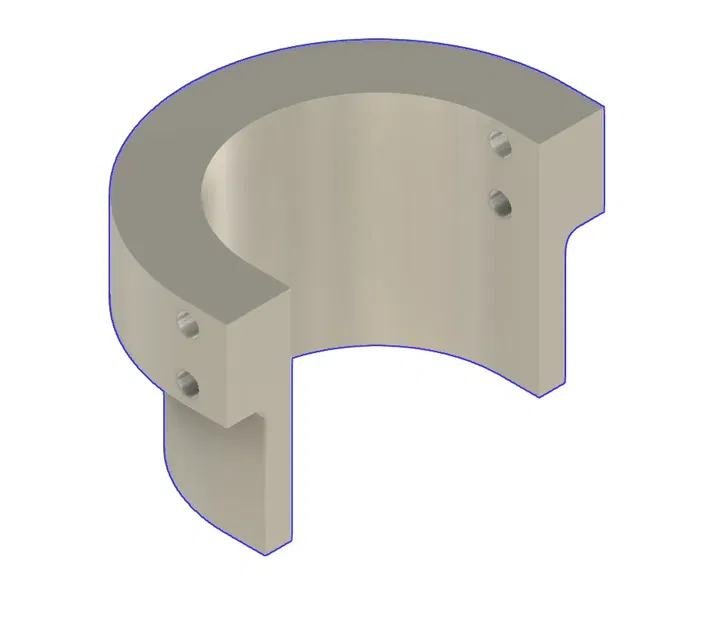

Hướng dẫn khoan và ren cho ống đầu xe đạp BMX

Tôi đã làm điều này để thêm lỗ gắn Gyro vào các khung BMX không có sẵn lỗ khoan và ren. Cảnh báo. Mod này yêu cầu kỹ năng của một thợ cơ khí hoặc kỹ sư có kinh nghiệm để thực hiện. Bạn phải kiểm tra để đảm bảo khoảng cách của các lỗ trên hướng dẫn này khớp với khoảng cách trên các tab gyro mà bạn cần lắp đặt. Bạn có thể sử dụng khoan tay và các mũi ren tay để thực hiện thao tác này. Tại thời điểm thiết kế, nó hoạt động với các tab Gyro của thương hiệu Fly Bikes. Điều này đã được thử nghiệm trên nhiều khung BMX cao cấp. Sẵn sàng để sử dụng

Bạn phải có kỹ năng ở cấp độ thợ cơ khí để sử dụng công cụ này thành công. SỬ DỤNG CẨN THẬN! Nó yêu cầu bạn:

Định hướng và kẹp nhẹ hướng dẫn đúng cách trên ống đầu của khung. Bạn chịu trách nhiệm về vị trí. Tham khảo một khung hiện có sử dụng gyro mà bạn chọn làm tham chiếu cho vị trí khoan chính xác và khớp với điều đó. (nếu bạn siết chặt kẹp trên ống đầu, bạn sẽ làm hỏng khung của mình. Kẹp nhẹ. Chỉ đủ để giữ hướng dẫn ổn định)

Sử dụng hướng dẫn làm lỗ pilot để khoan khoảng cách chính xác cho các lỗ thông và lỗ khoan ren. Tôi đã cung cấp tệp phần Solidworks trong trường hợp bạn cần kiểm tra các vị trí hoặc điều chỉnh thiết kế. Khoan trực tiếp qua các lỗ pilot trong hướng dẫn để xác định vị trí. Ren qua hướng dẫn để giúp giữ các ren thẳng. Bạn chịu trách nhiệm cho các kích thước mũi khoan phù hợp, nơi khoan lỗ thông, và nơi khoan và ren lỗ ren. Hoạt động Tuyệt vời! In 100% độ đầy trong PETG, ABS, hoặc tương tự. PLA có thể nứt, nhưng cũng có thể hoạt động. Không chịu trách nhiệm cho các khung bị sửa đổi không đúng cách ;)
