Giá đỡ Raspberry Pi 3B+ cho Snapmaker J1

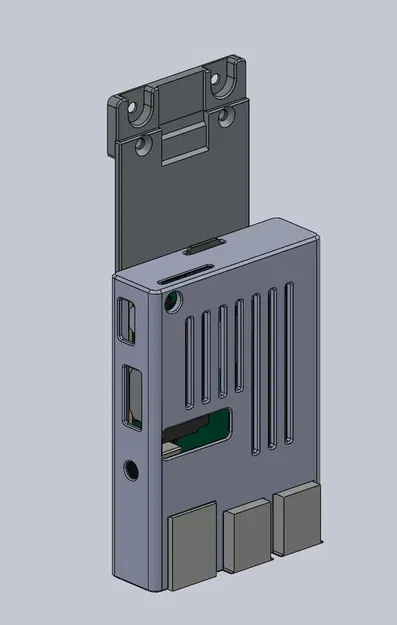

Bộ gắn này cho phép bạn gắn một Raspberry Pi vào phía sau của Snapmaker J1 mà không cần khoan lỗ mới.

Bảng gắn bao gồm hai mảnh được thiết kế để được vặn chặt với nhau bằng hai vít M3x5mm có đầu chìm. Bạn cũng có thể chỉ cần dán hai mảnh này lại với nhau.

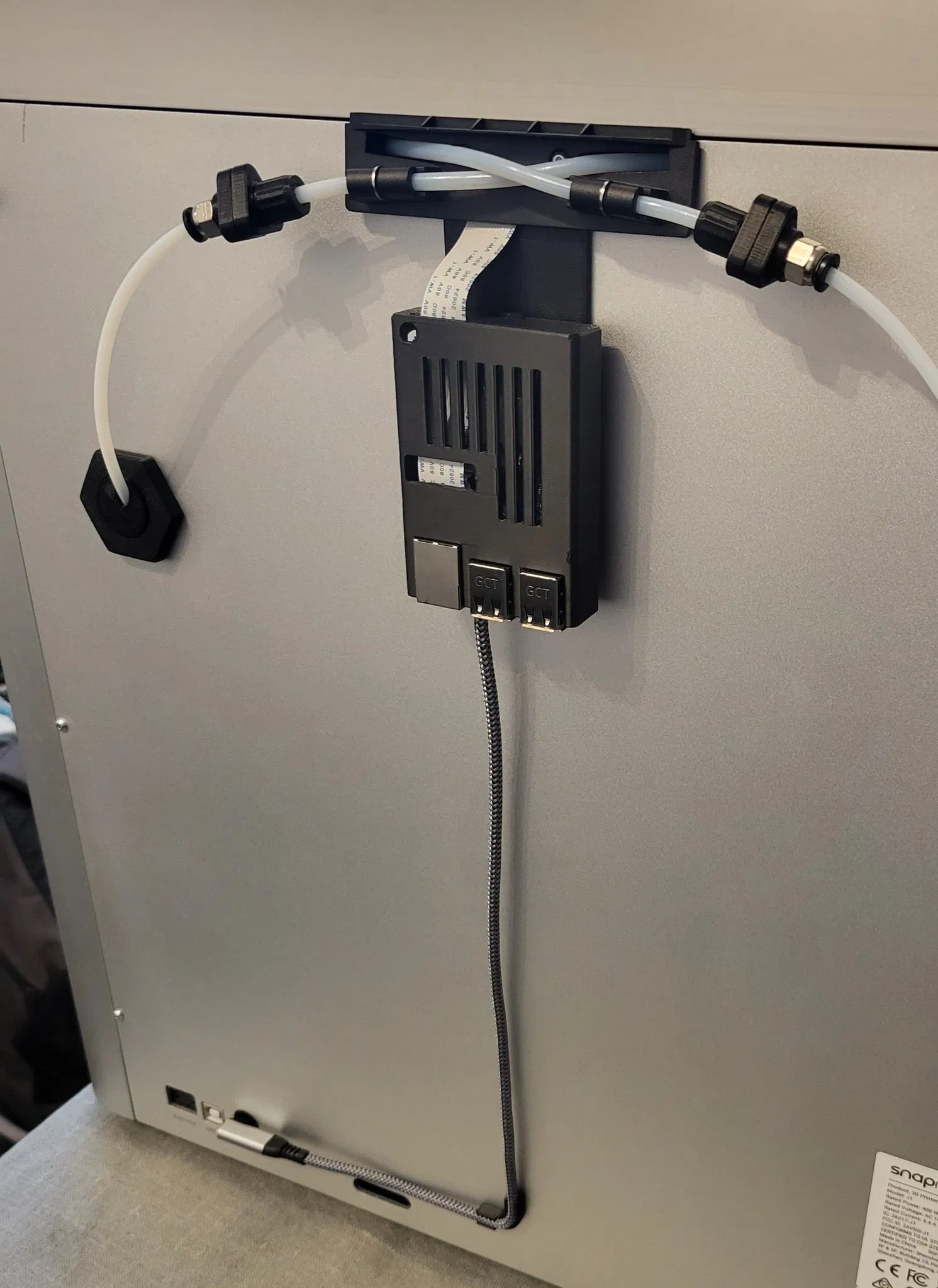

Sau đó, bạn chỉ cần tháo hai vít giữ ống bowden ở phía sau, trượt bộ gắn lên và siết chặt các vít hiện có lại.

Vì Raspberry Pi chỉ được gắn bằng một số khớp nối, bạn cũng có thể sử dụng bộ gắn này để gắn các vật khác vào phía sau máy in.

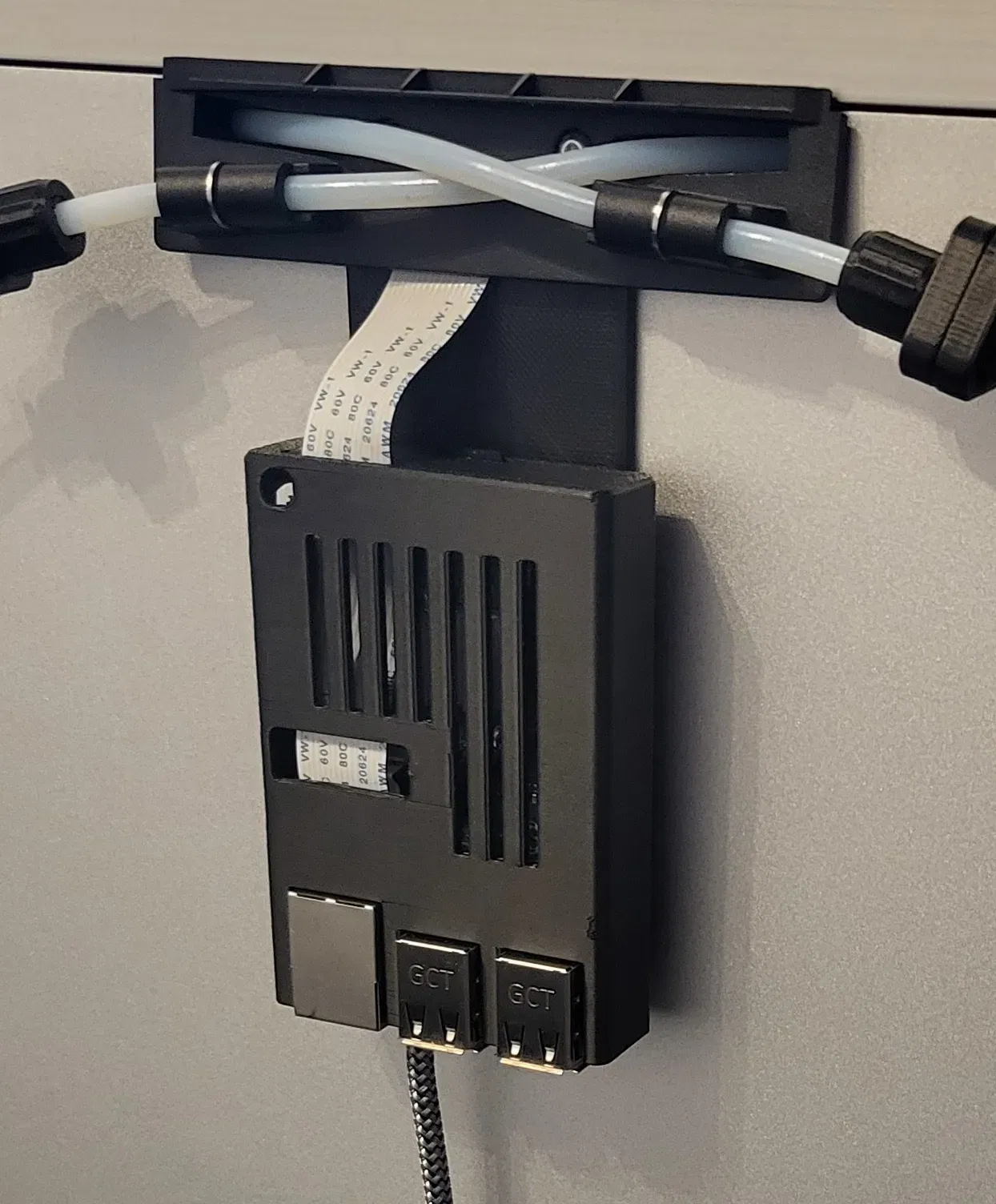

Bộ gắn này hoạt động rất tốt với mô-đun camera mà tôi đã tải lên và một cáp CSI ngắn 15cm.

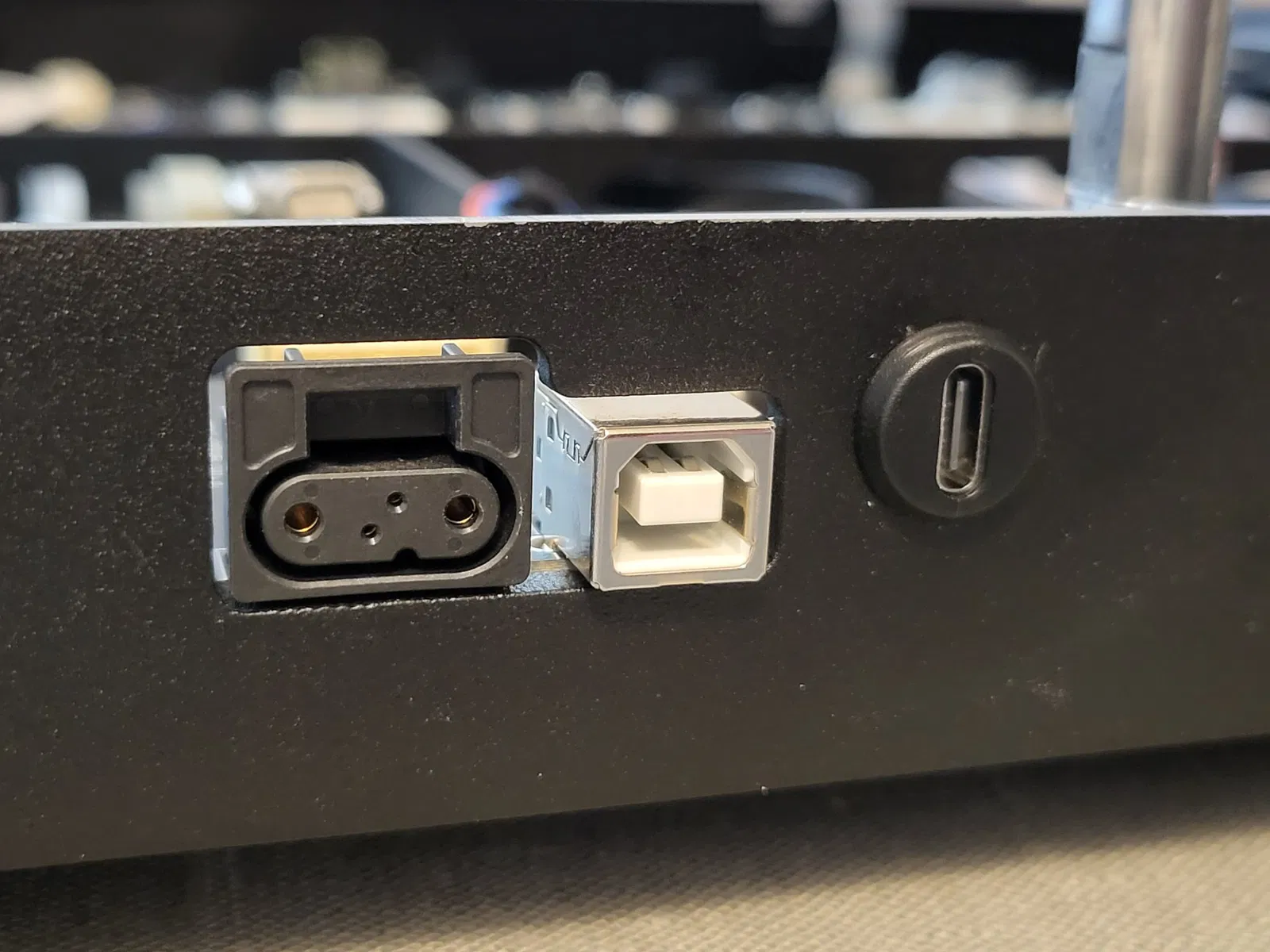

Tôi đã lắp đặt một bộ chuyển đổi DCDC 5V 3A bên trong máy in với một ổ cắm USB-C ở phía sau máy in để tự động cấp nguồn cho Raspberry Pi mỗi khi máy in được bật. Vì tôi không thể tìm thấy cáp USB-C góc sang Micro-USB góc với chiều dài phù hợp, tôi đã quyết định kết nối nguồn trực tiếp với chân 5V và GND trên header GPIO. So với bức hình, tôi đã xoay ổ cắm USB-C thêm 90 độ sau đó.

Vỏ của Raspberry Pi 3B+ tự nó dựa trên thiết kế của người khác, nhưng đã có nhiều sửa đổi. Rất tiếc, tôi không thể tìm thấy mẫu gốc nữa.
