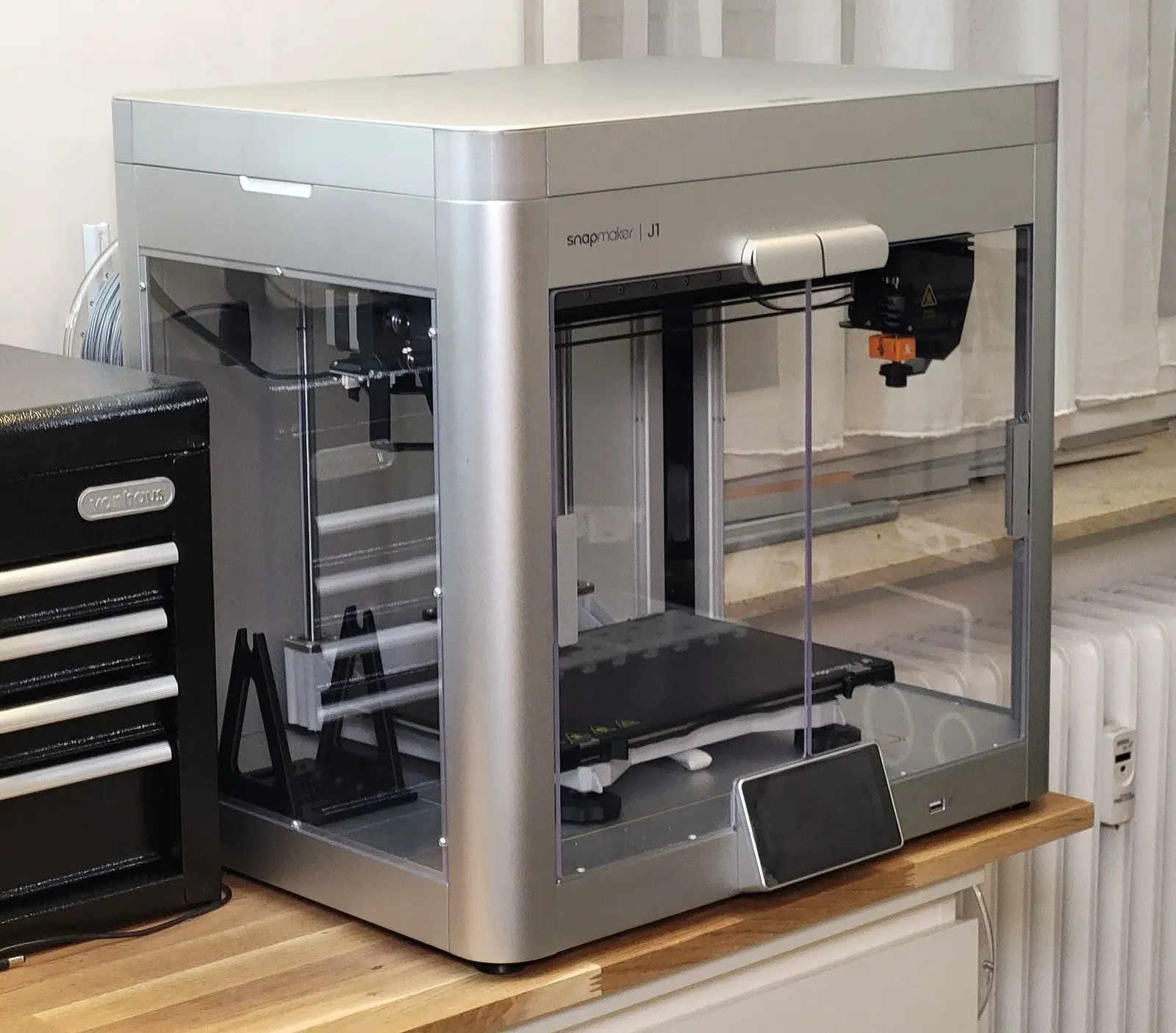

Nắp nâng 40mm cho máy in 3D Snapmaker J1

Bằng cách nâng nắp của Snapmaker J1, bạn có thể điều chỉnh góc của hướng dẫn filament đến đầu in, điều này làm cho việc nạp filament trở nên dễ dàng hơn và giảm ma sát của filament. Hơn nữa, nắp được nâng lên cũng cho phép lắp đặt một camera nhỏ ở phía trên cùng của buồng in (xem các mô hình khác của tôi).

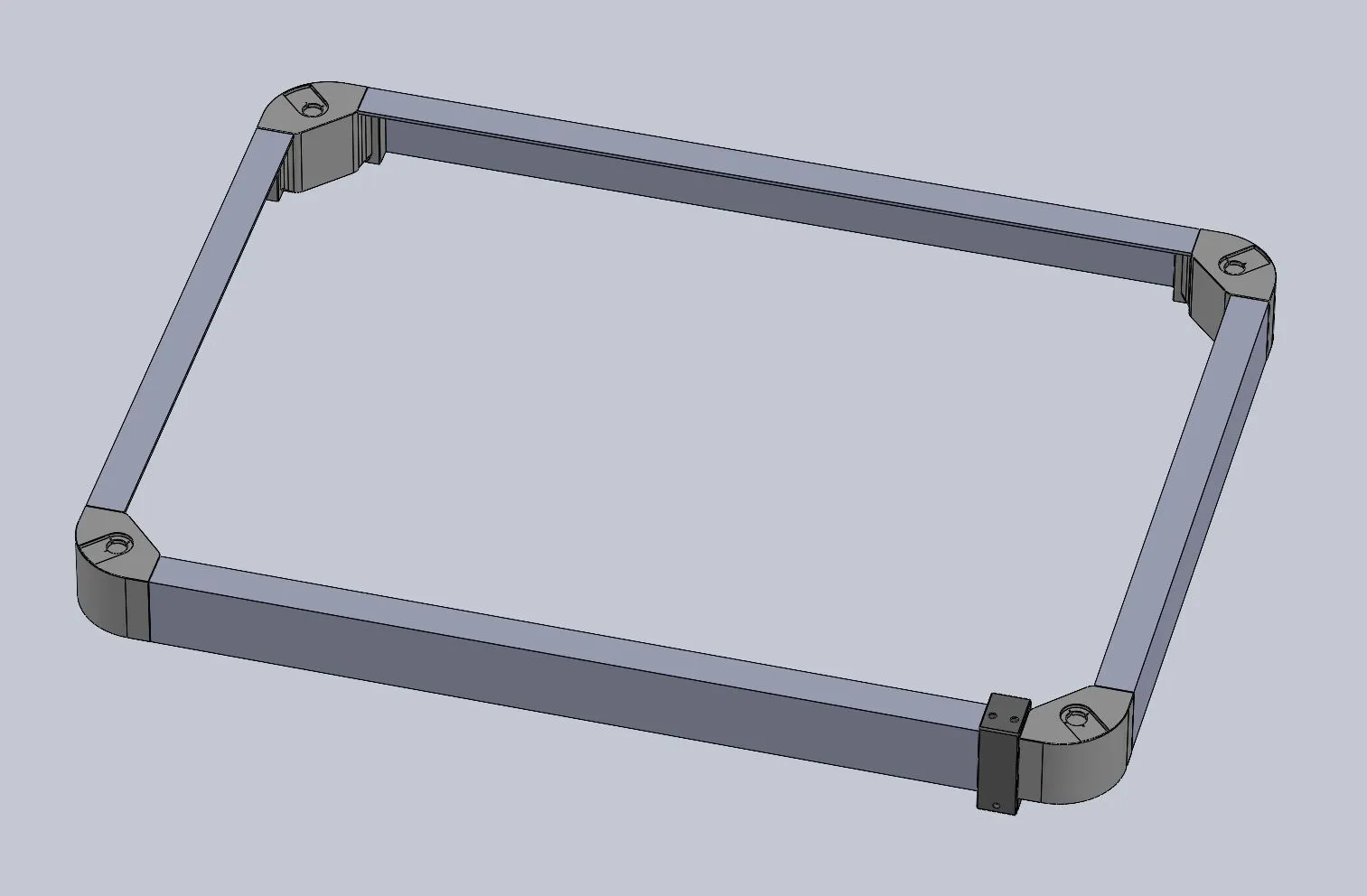

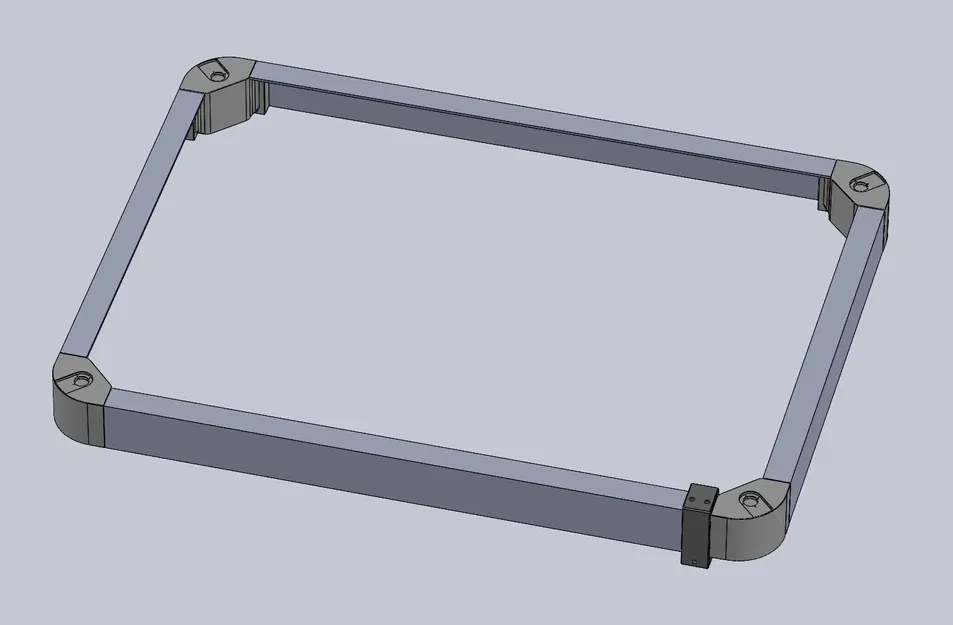

Mục tiêu của sự thay đổi này là làm cho nó trông sạch sẽ nhất có thể trong khi vẫn giữ cho nó đơn giản và tiết kiệm. Tất cả những gì bạn cần là một màu filament mà bạn chọn (tôi đã cố gắng khớp với màu bạc anodized gần nhất có thể) và hai mét thanh nhôm L-shaped kích thước 40x20x2mm. Bằng cách sử dụng các thanh nhôm hình L thay vì các thanh phẳng, giá đỡ trở nên cứng cáp hơn rất nhiều và có thể giấu được các ốc vít.

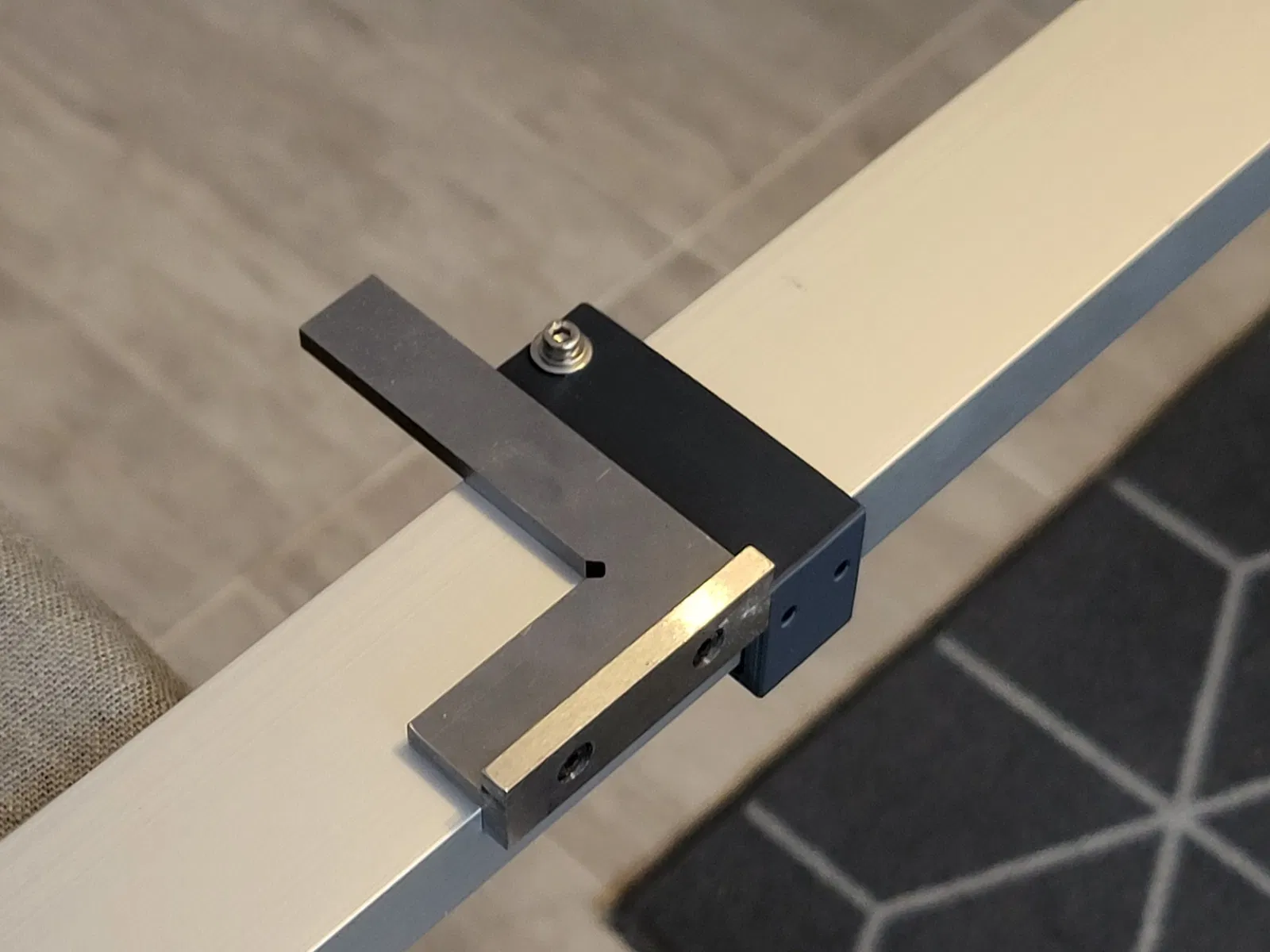

Khi cắt các thanh nhôm và khoan lỗ, bạn cần phải cực kỳ chính xác. Vì lắp ráp này sử dụng các ốc vít chìm, nên không thể điều chỉnh cho các lỗi bằng các lỗ kéo dài. Để làm cho công việc này dễ dàng hơn, tôi đã thiết kế một hướng dẫn giúp bạn khi cắt các thanh nhôm và cho bạn vị trí chính xác cho lỗ. Hướng dẫn được kẹp chặt bằng một ốc M4. Tôi đã sử dụng một thước vuông nhỏ để đảm bảo rằng đường cắt là vuông góc nhất có thể.

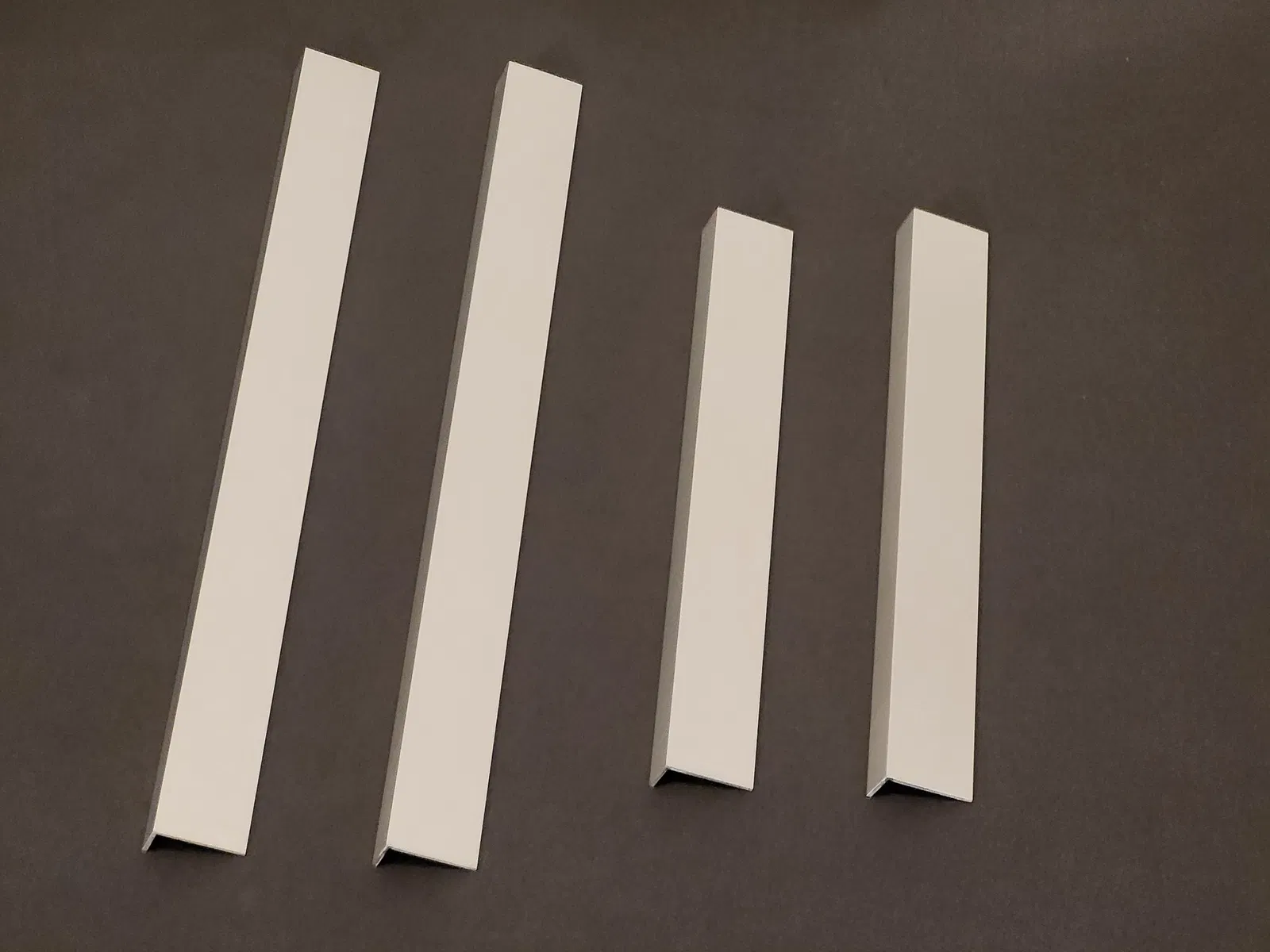

Hai trong số các thanh nhôm cần được cắt thành 445mm và hai cái còn lại thành 307mm.

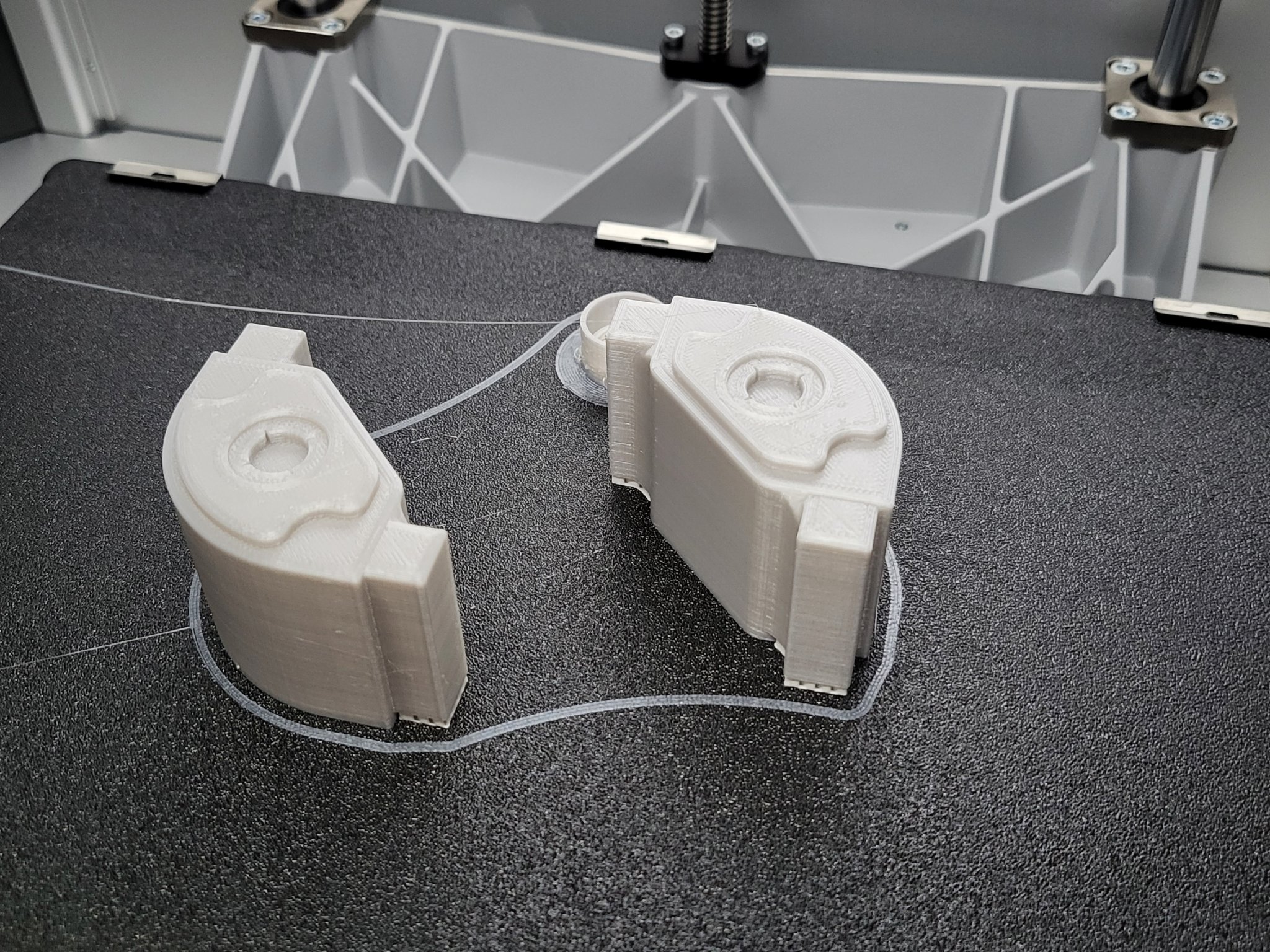

Mỗi miếng góc cần hai bộ chèn nhiệt M4x4mm để gắn vào các thanh nhôm.

Cũng có không gian để thêm một số nam châm 5x2mm trên các miếng góc, nhưng tôi thậm chí không sử dụng chúng. Nó ngồi hoàn toàn ổn mà không cần chúng.
