Bảng mạch mở rộng tùy chỉnh cho Raspberry Pi Pico

Tác giả avolkov

Lượt tải
53
Lượt thích
10
Lượt coi
712

File 3 247,7 KB

  • SocketBuilder_rpi_pico_1766178314.scadSCAD · 2,2 KB
  • RPI_Pico_0.95mm_pin_1766178315.3mf3MF · 64,2 KB
  • RPI_Pico_0.95mm_pin_1766178316.stlSTL · 181,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

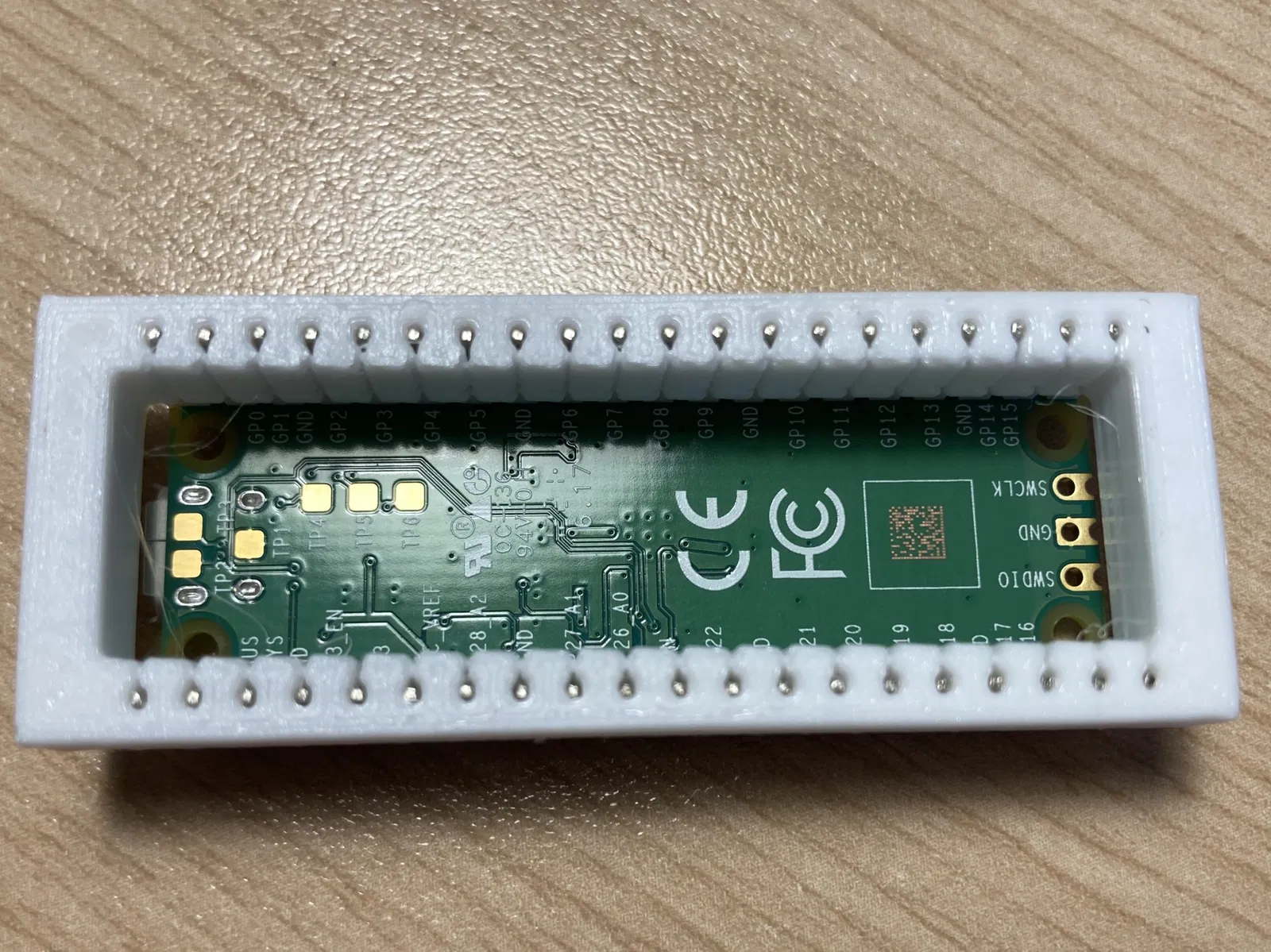

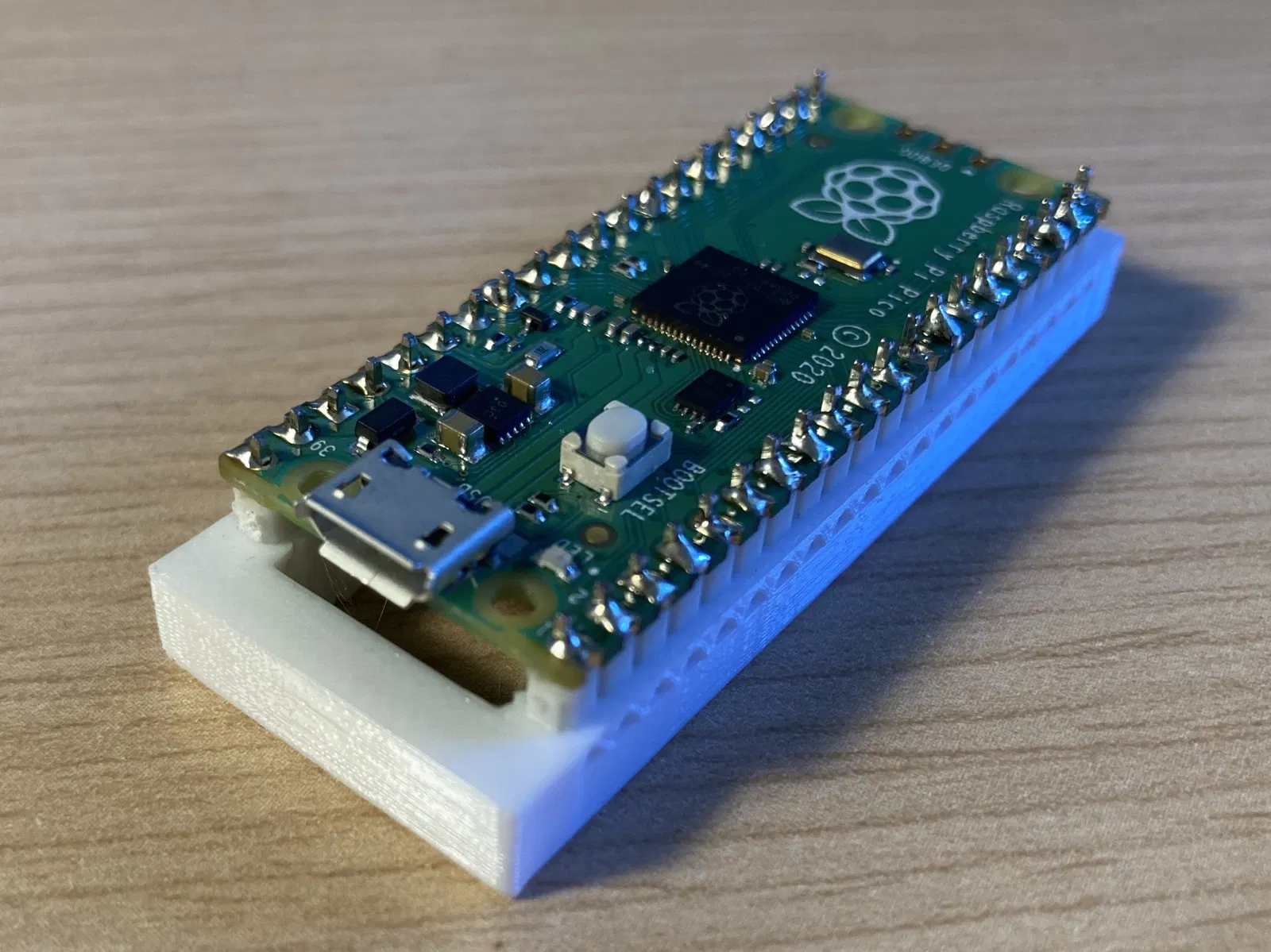

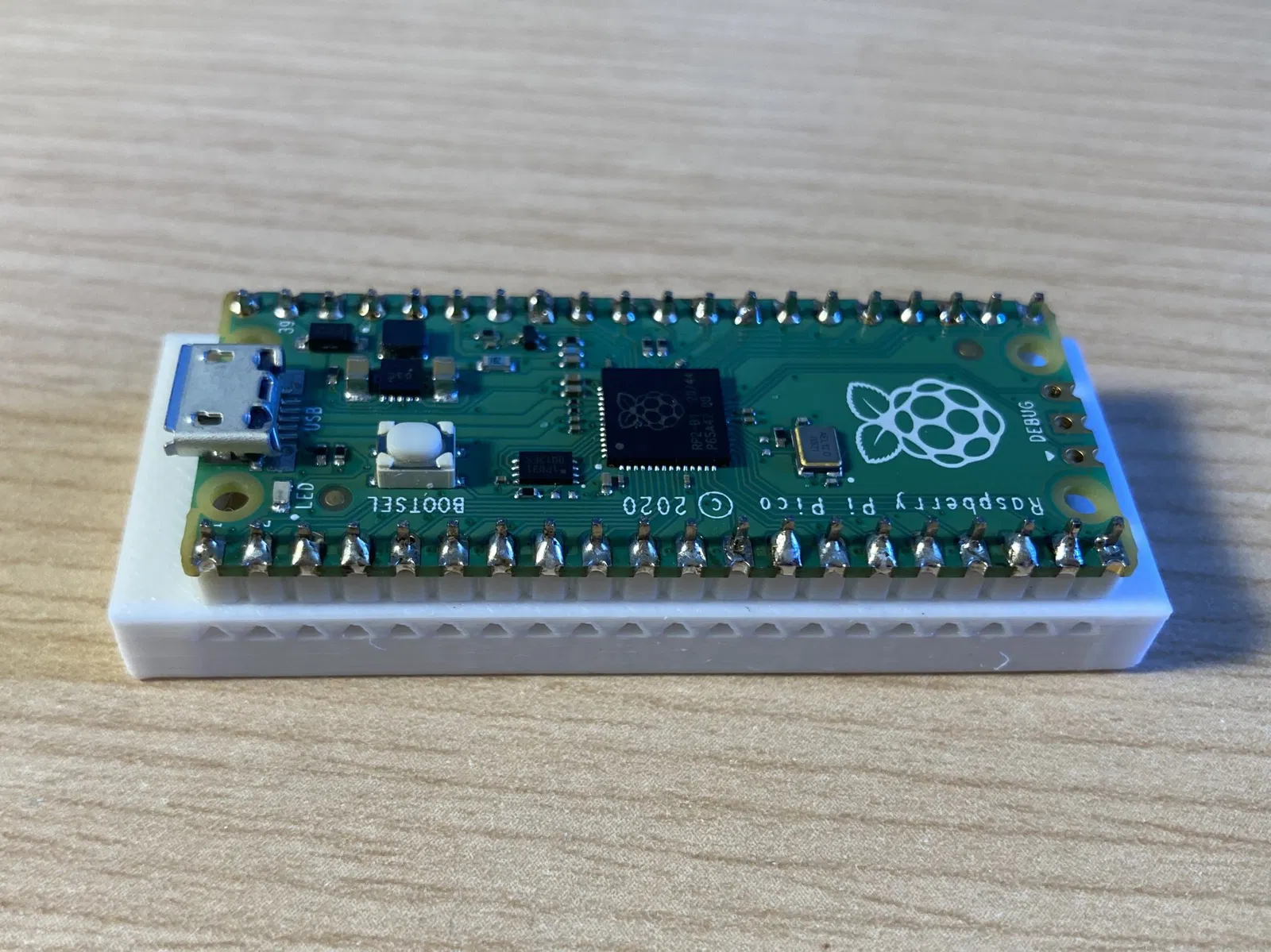

Đây là một bản remix của triển khai openscad gốc cho Arduino Nano -- https://www.f3d.vn/3d-model/156795-o-cam-bo-mach-breakout-co-the-tuy-chinh-esp8266-nodemcu-arduino-nano-vv Đây là một bảng breakout mà tôi sử dụng để lưu trữ các bảng Pico, hàn, và thẳng các chân. Nó thường giúp việc xử lý Raspberry Pi Pico dễ dàng hơn khi nó không được gắn vào một bảng mạch. Vật liệu và cài đặt in được sử dụng cho mô hình này: 0.4mm vòi phun, eSun PETG với chiều cao lớp 0.15mm, 3 biên và 3 lớp trên & dưới và 15% độ đặc. Tôi đã hiệu chỉnh chiều rộng đùn cho cuộn dây với vòi phun 0.4mm bằng cách làm theo hướng dẫn này – https://guides.bear-lab.com/Guide/Extrusion+multiplier+and+filament+diameter/8 Hãy cân nhắc sử dụng ABS nếu bạn định sử dụng bảng này như một jig hàn. Lưu ý, trong trường hợp đó bạn có thể cần điều chỉnh tham số pinwidth trong tệp openscad để bù đắp cho tỷ lệ co khác nhau của ABS so với PETG. Nếu lớp đầu tiên không dính đúng cách vào bàn in, hãy làm sạch bàn trước, sau đó giảm tốc độ lớp đầu tiên trong Cài đặt In → Tốc độ → Điều chỉnh → Tốc độ Lớp Đầu Tiên xuống 10 - 15mm/s

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfscadstl
Số file mô hình
3
Tổng dung lượng
247,7 KB
File lớn nhất
181,3 KB
