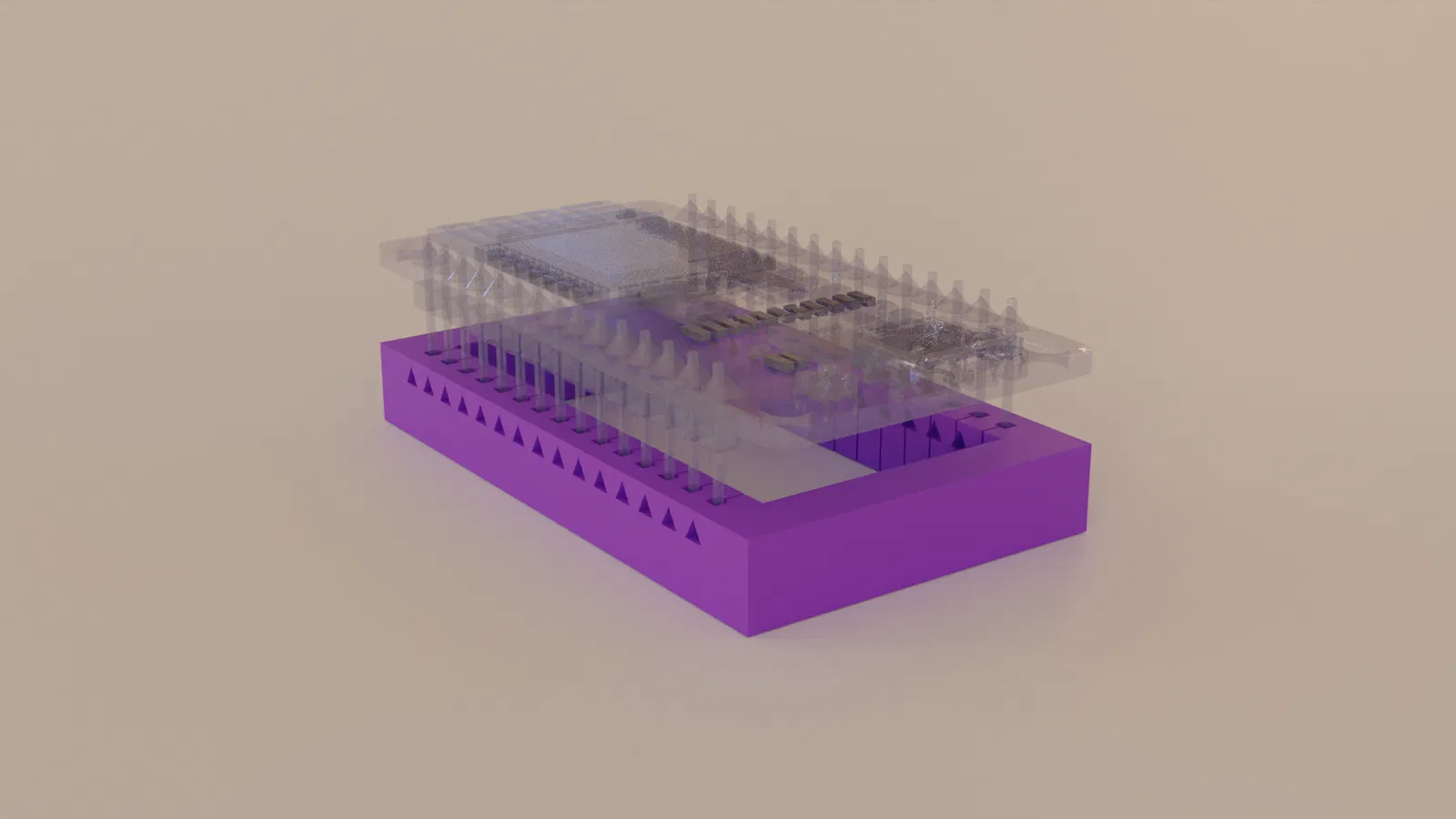

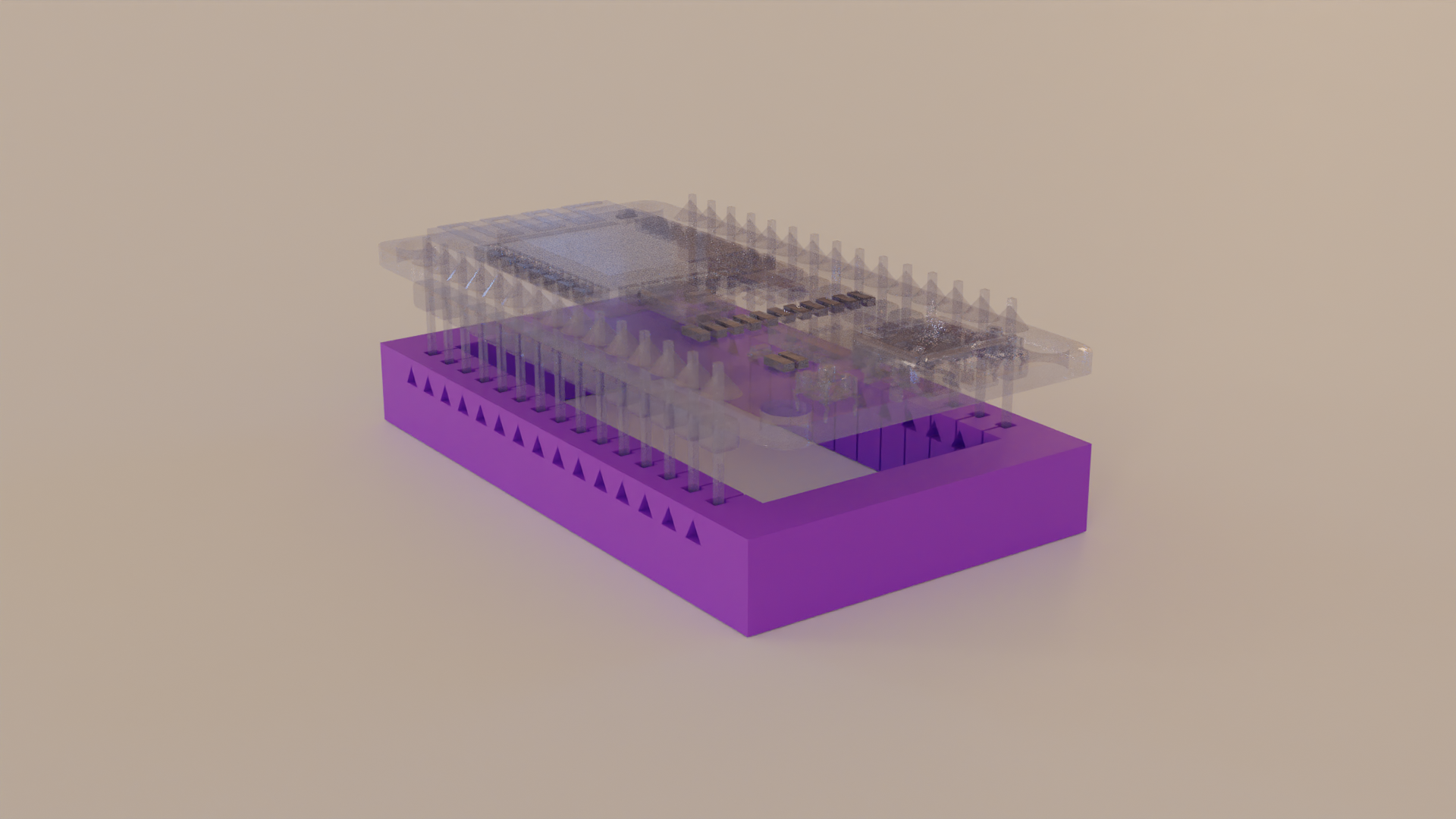

Ổ cắm bo mạch breakout có thể tùy chỉnh (ESP8266 NodeMCU, Arduino Nano, v.v.)

Mỗi lần tôi xây dựng một dự án điện tử nhỏ, tôi ghét việc các bộ phận thường chỉ rung lắc trong vỏ máy. Vì vậy, tôi đã thiết kế giải pháp tùy chỉnh này trong OpenSCAD cho phép tôi cấu hình số lượng chân, kích thước và khoảng cách, v.v. Bây giờ tôi đặt một trong những thứ này vào hầu hết mọi thứ tôi thiết kế. Nó in tốt ở 0.3mm bằng PLA, với 2 lớp ngoại vi, và có độ khít vừa vặn. (Mặc dù tôi sẽ cân nhắc sử dụng sợi có nhiệt độ cao hơn nếu tôi dự kiến ​​sẽ tạo ra nhiều nhiệt.)

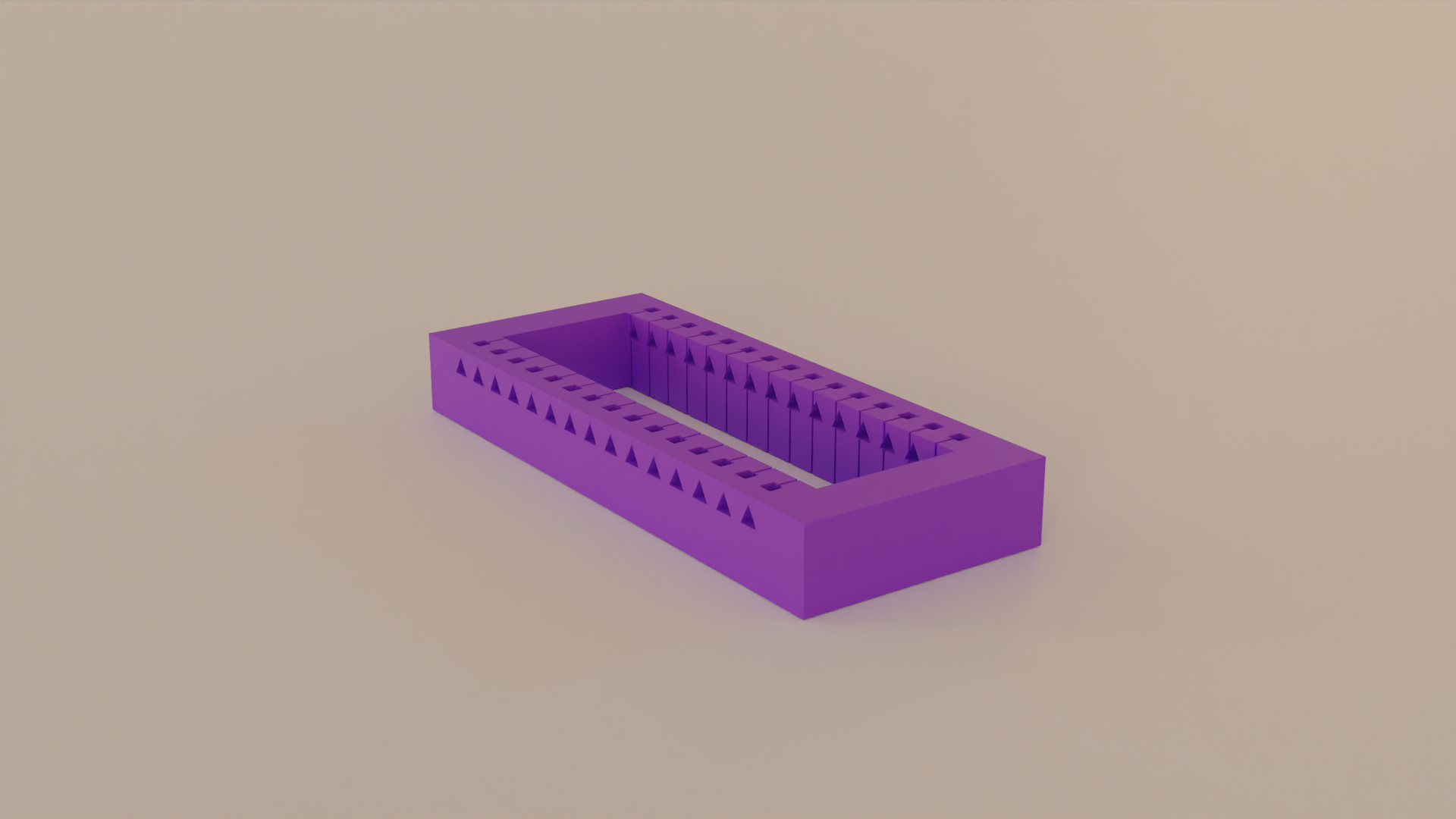

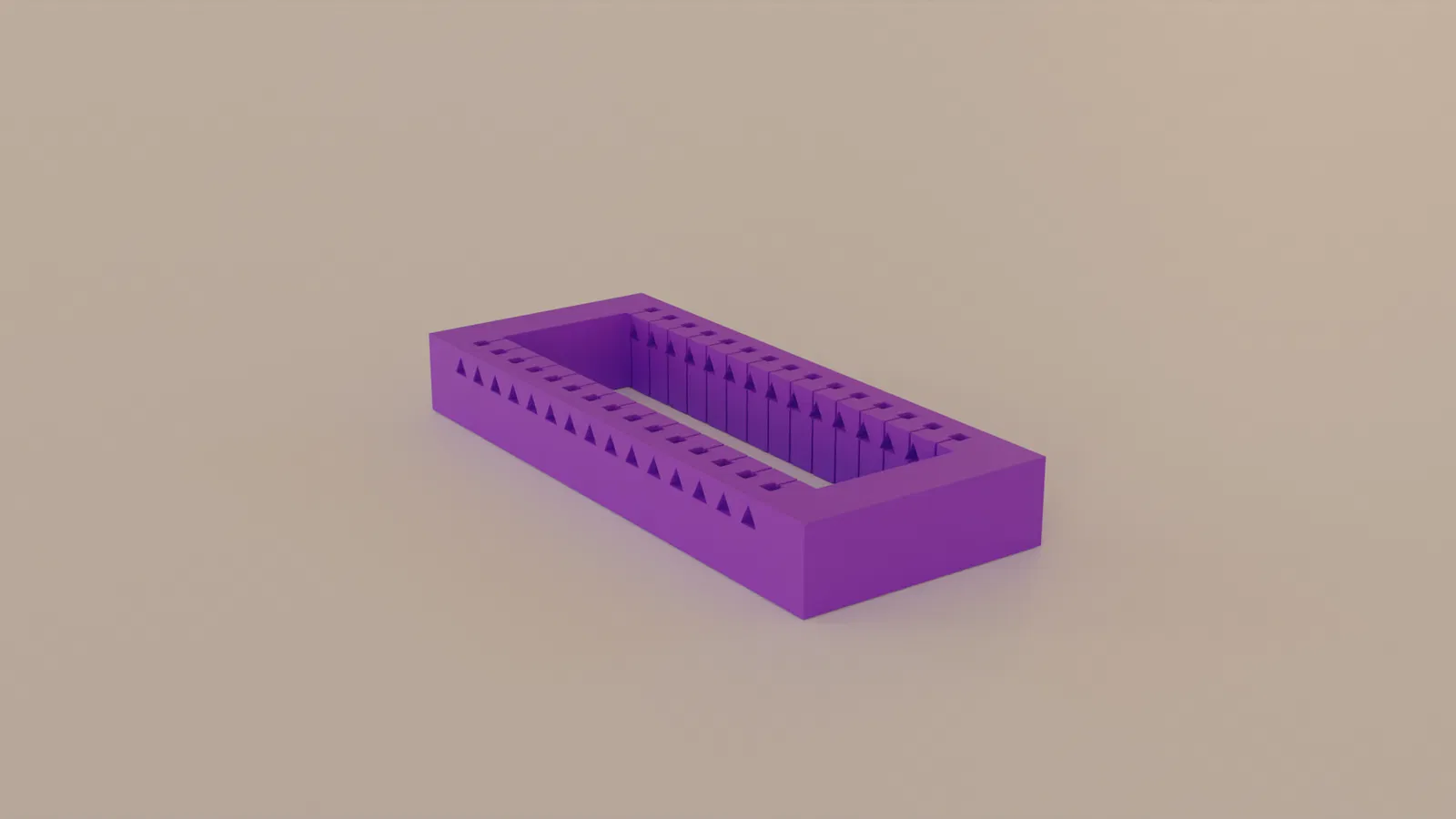

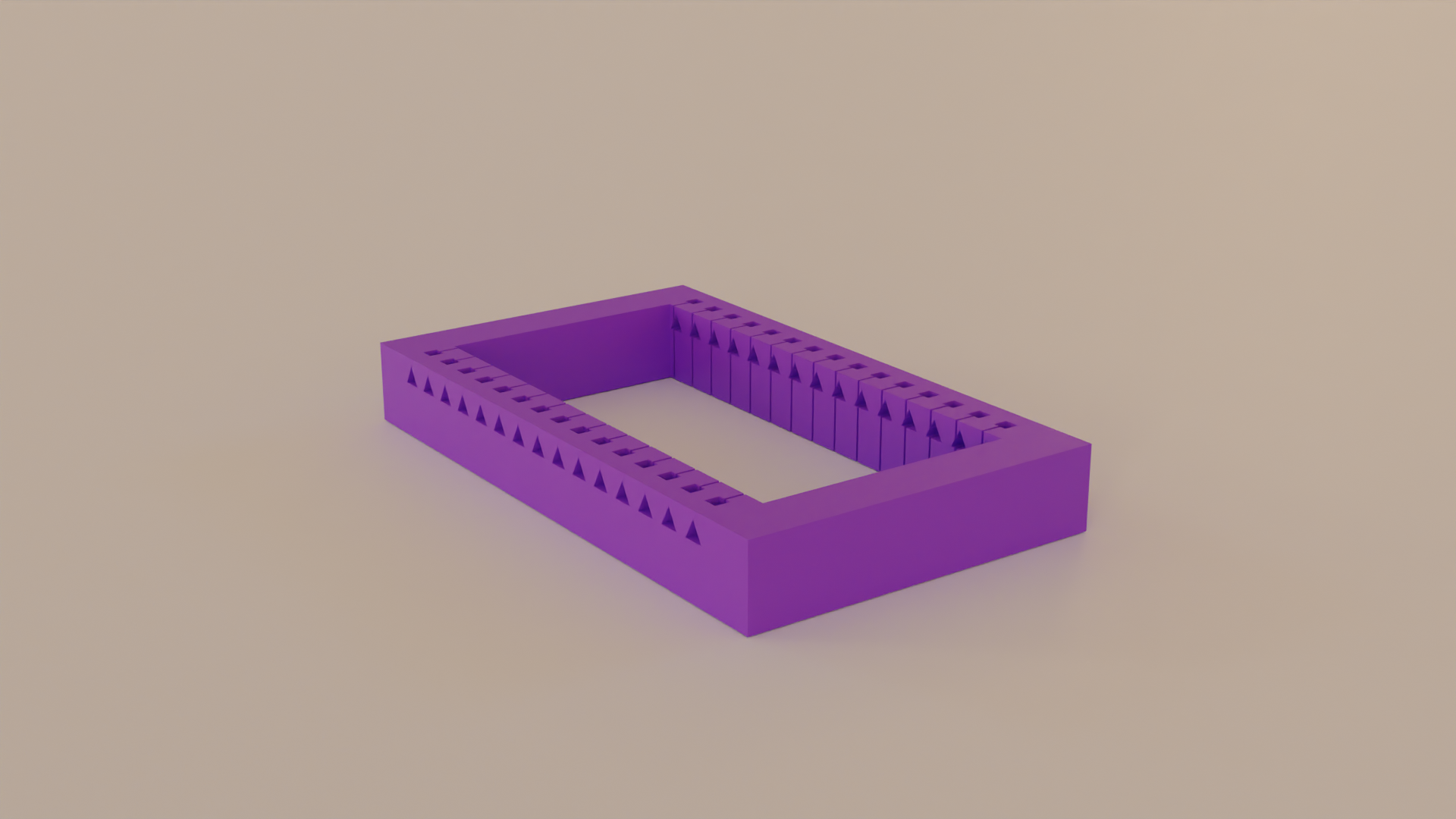

Và nếu có ai tò mò về các lỗ hình tam giác nhỏ ở hai bên, chúng là để tôi có thể đưa đầu dò vào chân cắm nếu/khi phần trên của bảng không thể tiếp cận. (Nhưng chúng có thể bị tắt trong tệp OpenSCAD nếu bạn không muốn chúng.)

Để thêm nó vào dự án của bạn, bạn chỉ cần in một ổ cắm và dán nó vào vỏ máy đã in của bạn. Bạn thậm chí có thể thêm chúng vào các dự án hiện có bị
