Hệ thống làm mát cho bộ phận với Neopixel

Thông tin

Đây là một hệ thống làm mát phần được làm bởi người này cùng với cách tiếp cận của tôi về Neopixels hotend.

Bạn sẽ cần

• 5 Neopixels tương tự như cái này - Neopixel tách rời đơn
• một bo mạch chủ có thể hỗ trợ Neopixels
• Súng hàn
• một cáp ribbon 3 dây với một đầu nối phù hợp với bo mạch chủ của bạn
• sẵn sàng điều chỉnh một số thứ trong firmware
• Băng cách điện

Cài đặt

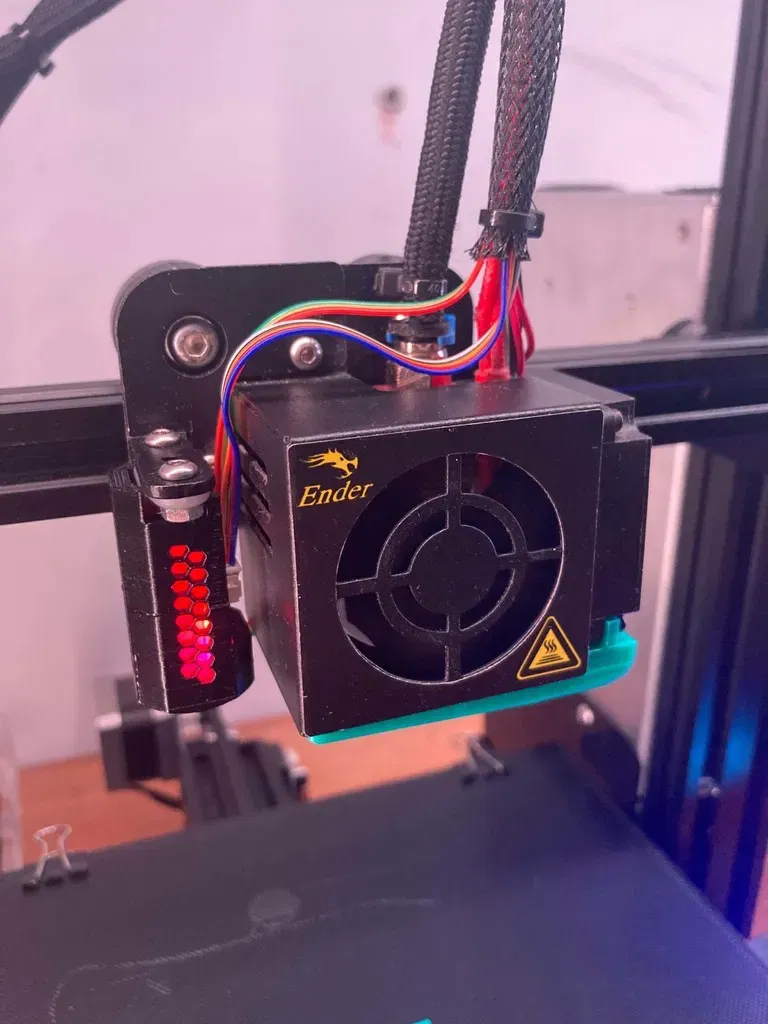

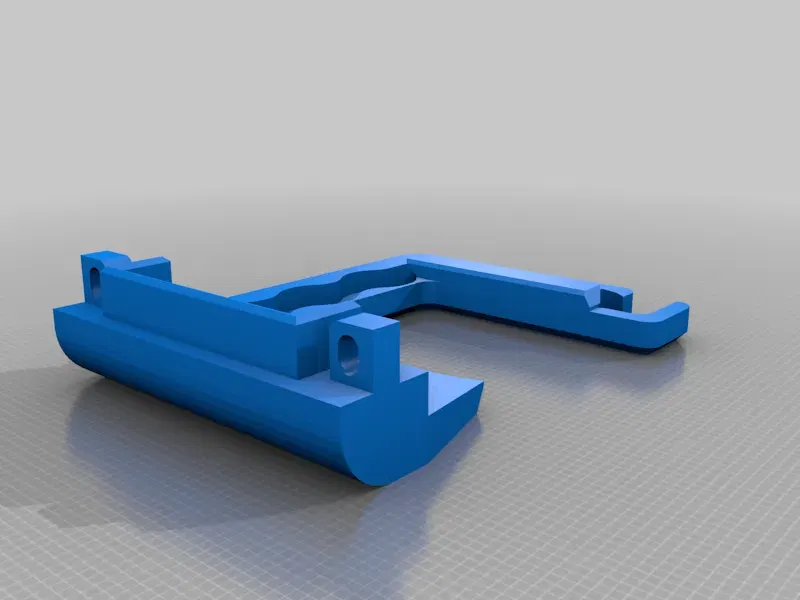

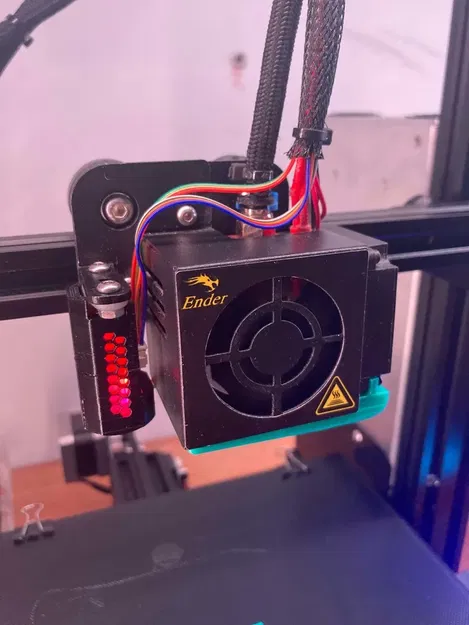

• Ở phía quạt, bạn vặn nó vào quạt thổi của bạn, giống như cách mà lỗ thông gió quạt gốc được lắp đặt.
• Ở phía bên kia, nó giữ vào hộp quạt với một cạnh nhỏ, hãy chắc chắn để trượt nó vào.

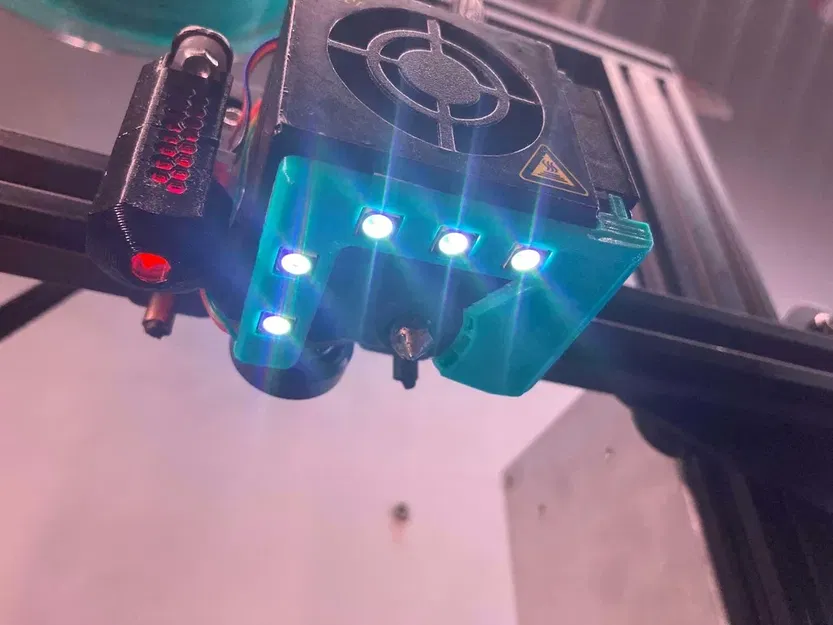

• Các led được đặt vào các khe của chúng và sau đó được hàn bằng các dây nhỏ. Bạn thậm chí có thể dán keo epoxy nóng chúng vào bản in, nhưng điều này làm cho việc chuyển chúng sang một bản in mới trở nên không thể.
• Che các dây bằng một số băng cách điện. Hộp quạt là kim loại và có thể làm ngắn mạch các led của bạn.
• Nếu bạn đang sử dụng Skr e3 mini, bạn phải thay đổi một jumper nhỏ trên bo mạch chủ để cấp nguồn cho các led. Đây là tài liệu SKR cho thấy jumper.

Firmware

• Tôi đang sử dụng marlin và tôi đã phải kích hoạt neopixels và flash lại
• Nếu bạn đang sử dụng SKR mini e3, bạn có thể làm theo giải pháp github này để làm cho các led hoạt động. Giải pháp này triển khai thư viện Neopixel cải tiến này

Thiết kế trong

• Fusion360

Firmware

• Marlin

Phần cứng

• Ender 3 Pro

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

**Bệ đỡ:**

Không

Hỗ trợ:

Không

**Độ phân giải:**

0.2

Độ đầy:

25%+

**Vật liệu:**[Devil's Design PLA, ABS, PETG](http://www.amazon.com/s?url=search-alias&field-keywords=Devil%27s+Design+PLA%2C+ABS%2C+PETG) Màu đen

Danh mục: In 3D
