Hướng dẫn PTFE cho ống Bowden Snapmaker J1 gốc

Tác giả ModernCrafts

Lượt tải: 307
Lượt thích: 30
Lượt coi: 1.595
Bản remix: 0
Bình luận: 7

Tải tất cả (.zip)· 4 file · 17,4 MB· 17,4 MB

File 4 17,4 MB

j1-print-head-bowden-guide-for-4.4mm-tube_1766151507.STLSTL · 7,2 MB
j1-print-head-bowden-guide-for-4mm-tube_1766151509.STLSTL · 8,6 MB
j1-print-head-bowden-guide-for-4.4mm-tube_1766151510.STEPSTEP · 776,3 KB
j1-print-head-bowden-guide-for-4mm-tube_1766151511.STEPSTEP · 776,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #53767
Danh mục: Máy In 3D
Ngày đăng: 03/04/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: snapmaker
snapmakerj1

Mô tả

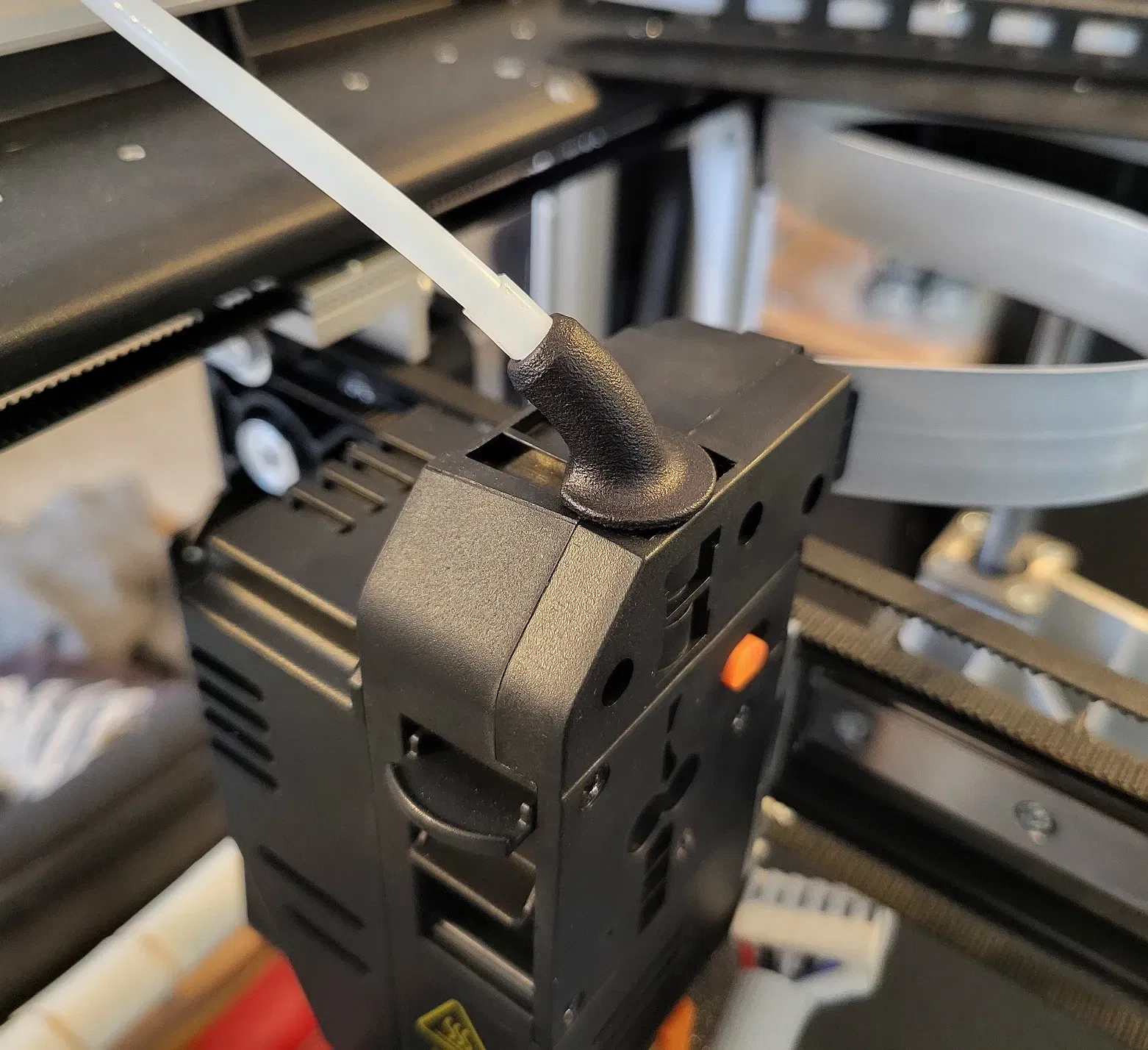

Để việc nạp dây dễ dàng hơn và giảm lực kéo lên dây, tôi đã thiết kế hướng dẫn PTFE này. Nó được thiết kế cho ống bowden ngược gốc có đường kính ngoài khoảng ~4.4mm (thay vì 4mm như bình thường).

Tôi không khuyên bạn nên in cái này trên máy in FDM. Nó được thiết kế với MJF trong tâm trí. Nhưng tôi đoán SLS hoặc SLA cũng sẽ hoạt động. Tôi thích rằng kết cấu của phần MJF nhuộm phù hợp với kết cấu của cụm hotend.

Hướng dẫn này yêu cầu bạn phải tháo nắp hoặc nâng nó lên ít nhất 30mm.

_______

Tôi đã thêm một phiên bản thứ hai cho các ống bowden tiêu chuẩn 4mm. Tuy nhiên, tôi chưa thử nghiệm độ khít trên phiên bản này.

Đường kính lỗ được mô hình hóa cho ống Snapmaker 4.4mm là 4.8mm và cho ống 4mm tiêu chuẩn là 4.4mm. Những dung sai này hoạt động tốt cho mô hình mà tôi đã in bằng MJF.

Tôi cũng đã tải lên các tệp .step cho mỗi phiên bản.
