Nắp che kết nối đĩa nóng cho Flash Forge Adventurer 4

Tác giả Dimbulb

Lượt tải
21
Lượt thích
6
Lượt coi
273

File 2 624 KB

  • Adventurer_4_Hotplate_Connector_Cover_1766155880.STEPSTEP · 332,4 KB
  • Adventurer_4_Hotplate_Connector_Cover_1766155880.STLSTL · 291,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Nắp kết nối của bếp nóng trên Adventurer 4 của tôi đã bị biến dạng do nhiệt và không còn hoạt động đúng cách. Kẹp của nắp cũng đã bị gãy vì nó đã bị nóng chảy vào vị trí.

Phần gốc được làm từ ABS. Tôi khuyên bạn nên in nó bằng ASA vì nó giữ được hình dạng tốt hơn ở 100c.

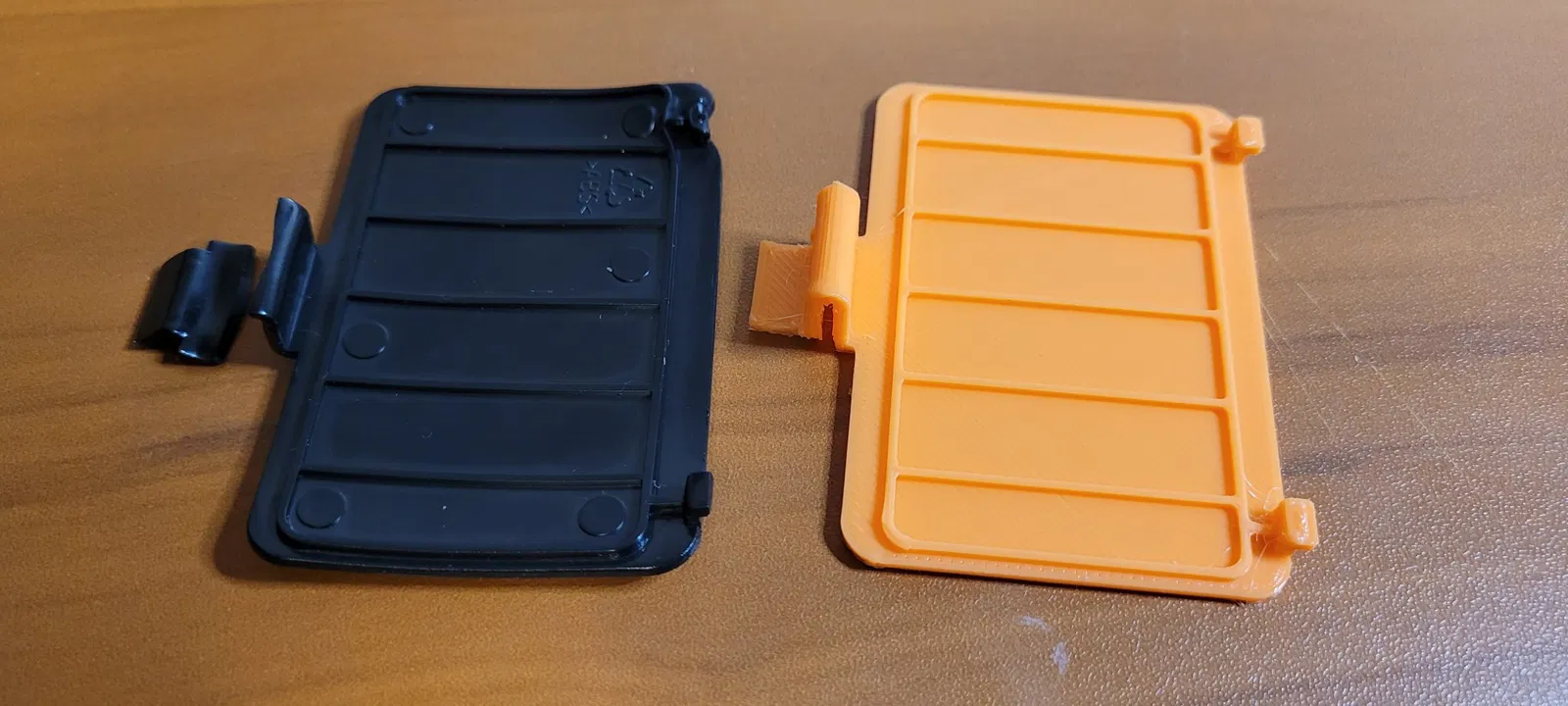

Đây là sản phẩm được thiết kế ngược từ phần gốc đã bị biến dạng, nhưng nó sẽ vừa khít vào vị trí. Được mô hình hóa trong SolidWorks.

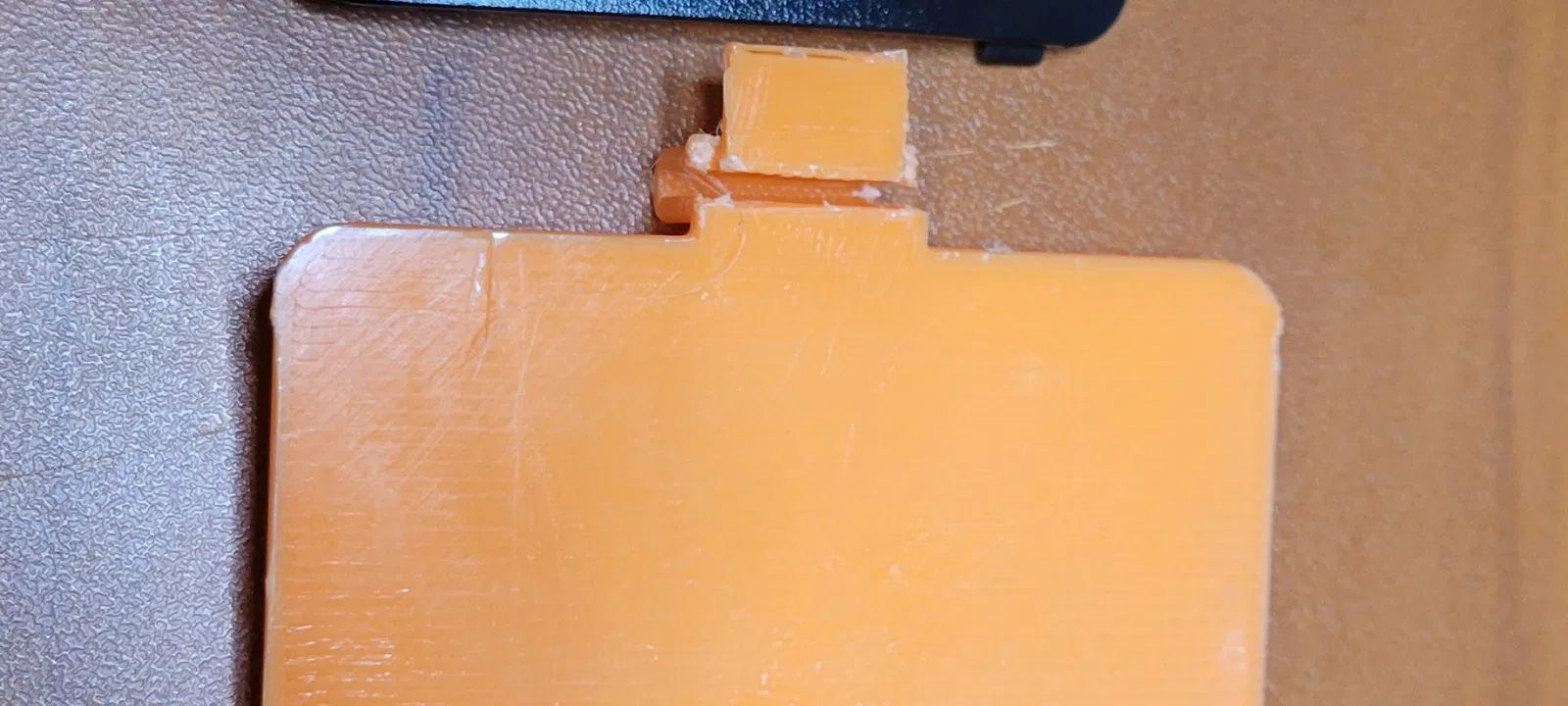

Tôi đã bỏ các gân ở trên nắp để nó có thể nằm phẳng trên bề mặt máy in mà không cần hỗ trợ. Tôi đã sử dụng hỗ trợ cho bản in thử của mình để kẹp không bị hỏng, các hướng khác không tốt hơn nhiều. Tôi thấy nằm phẳng trên máy in là tốt nhất.

Tôi đã kéo dài phần kẹp một chút để nắm lấy cạnh tốt hơn.

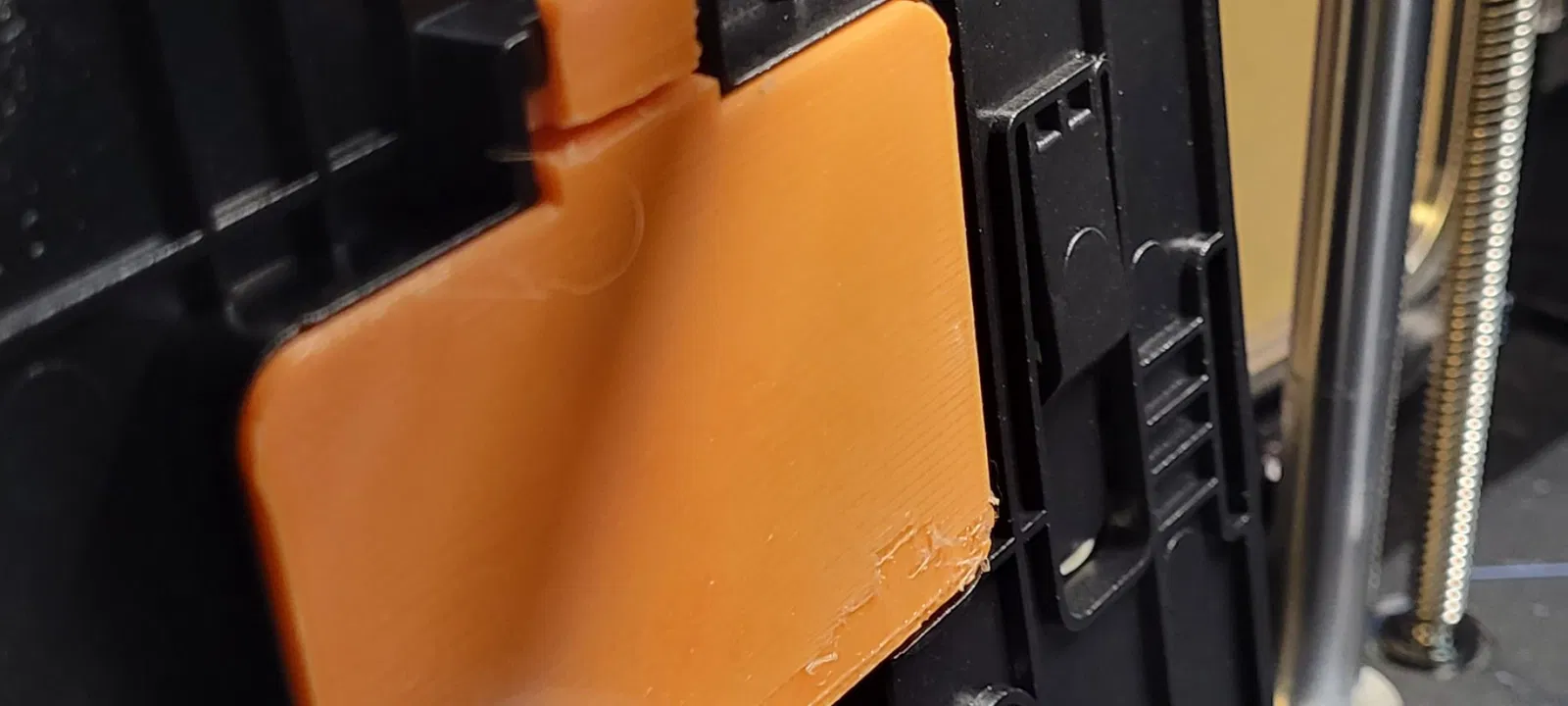

Nếp gấp trong cáp nên nằm dưới nắp. Nó đã bị bỏ qua trong bức tranh của tôi để việc chụp hình dễ dàng hơn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
624 KB
File lớn nhất
332,4 KB
