Giá đỡ Z-axis nâng cao cho máy in Ender 3 Orbiter V2

Remix từ Giá đỡ Orbiter v2.0 cho Ender 3 Tác giả oldcrazyeye_260848

Tác giả GXLForPTB_514500

Lượt tải
61
Lượt thích
8
Lượt coi
477
Bình luận
1

File 2 286,2 KB

  • Orbiter_V2_Reinforced_Ender3_1766130312.stepSTEP · 161,2 KB
  • Orbiter_V2_Reinforced_Ender3_Without_the_tab_1766130312.stepSTEP · 125 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Vì vậy, tôi đã in ra bản gốc bởi oldcrazyeye, Khi tôi thử nghiệm, nó đã bị gãy ở trục Z, vì vậy tôi cần một cái tốt hơn cho ender 3 của mình.

Và tôi đã thấy trong video của markforced cho thấy cách tăng cường trục Z, bằng cách sử dụng vít.

Tôi nghĩ điều này sẽ hoạt động. Tôi không cần/có SLS hoặc nhựa resin để in cái được tăng cường này, nhưng tôi không biết cách thêm nó vào cái gốc, vì vậy tôi đã thiết kế lại nó.

Vì vậy, khi tôi thử cái được tăng cường, tôi nghĩ điều này hoạt động, không gãy trục Z, tuyệt vời, tôi nghĩ ngay cả khi vít có thể bị hỏng, nó vẫn có cái dự phòng, cái chốt nhỏ, để giữ nó ở vị trí.

Và một điều mà tôi có thể ghét là tôi cần phải đập khá mạnh cái spacer trong mô hình gốc, vì vậy tôi đã làm cho nó đơn giản hơn một chút để đập vào. Nó nên cảm thấy chặt nhưng không chặt như cái gốc.

Vì vậy, bạn cần:

M3x30mm x2, để tăng cường. (Nhưng tôi sử dụng M3x45mm x2, vẫn ổn.)

M3x20mm x2, cho việc gắn Orbiter vào giá đỡ.

M3 nut x4, cho phần tăng cường và giá đỡ gắn Orbiter.

Chiều dài của ống PTFT là bao nhiêu?

Bởi vì tôi không biết người khác sử dụng hotend nào, Ender của tôi là dragonfly-bms, vì vậy tôi đặt ống PTFE vào hotend đó, sử dụng một cái gì đó giống như một cái tua vít để chọc vào lỗ filament trong orbiter, đánh dấu, chuyển nó sang ống PTFT sau giá đỡ, đánh dấu lại vào ống PTFE, cắt nó và lắp đặt.

Nhân tiện, M3 nut cần phải được vặn chặt để lắp đặt.

Hỗ trợ được khuyến nghị nếu sử dụng cái chốt, tôi sử dụng hỗ trợ hữu cơ.

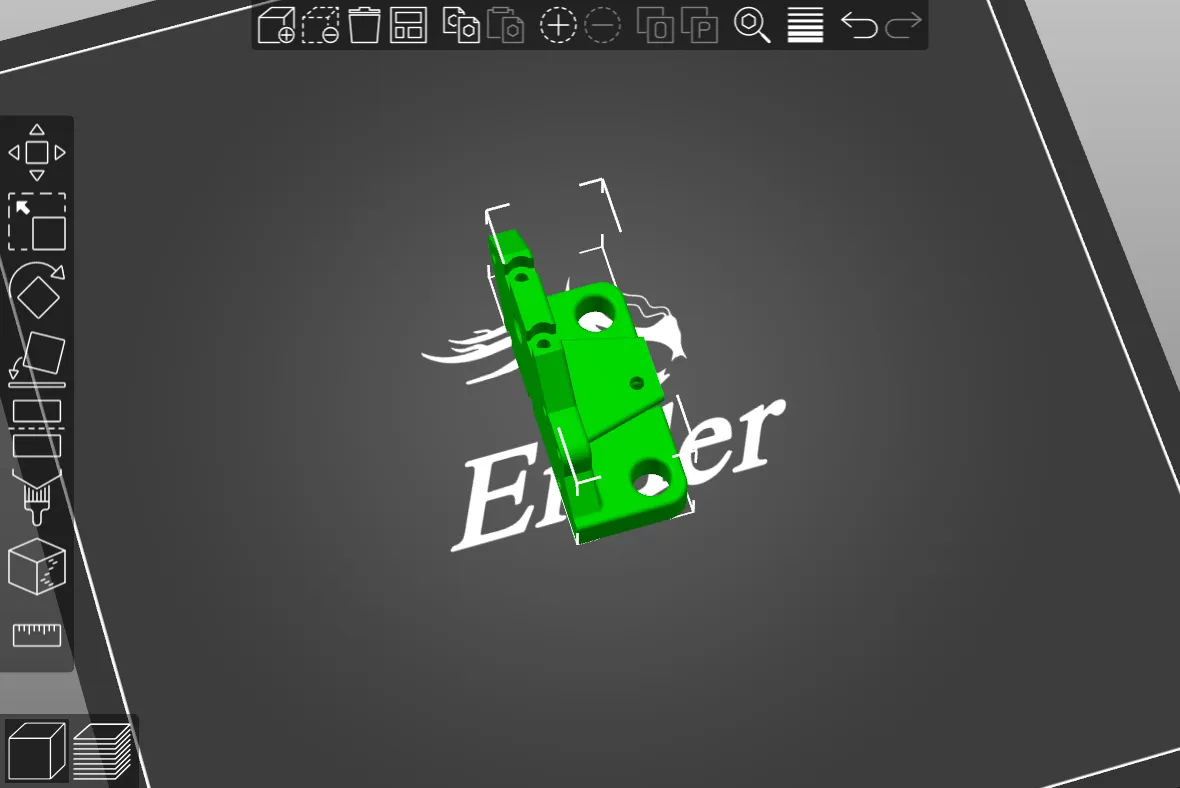

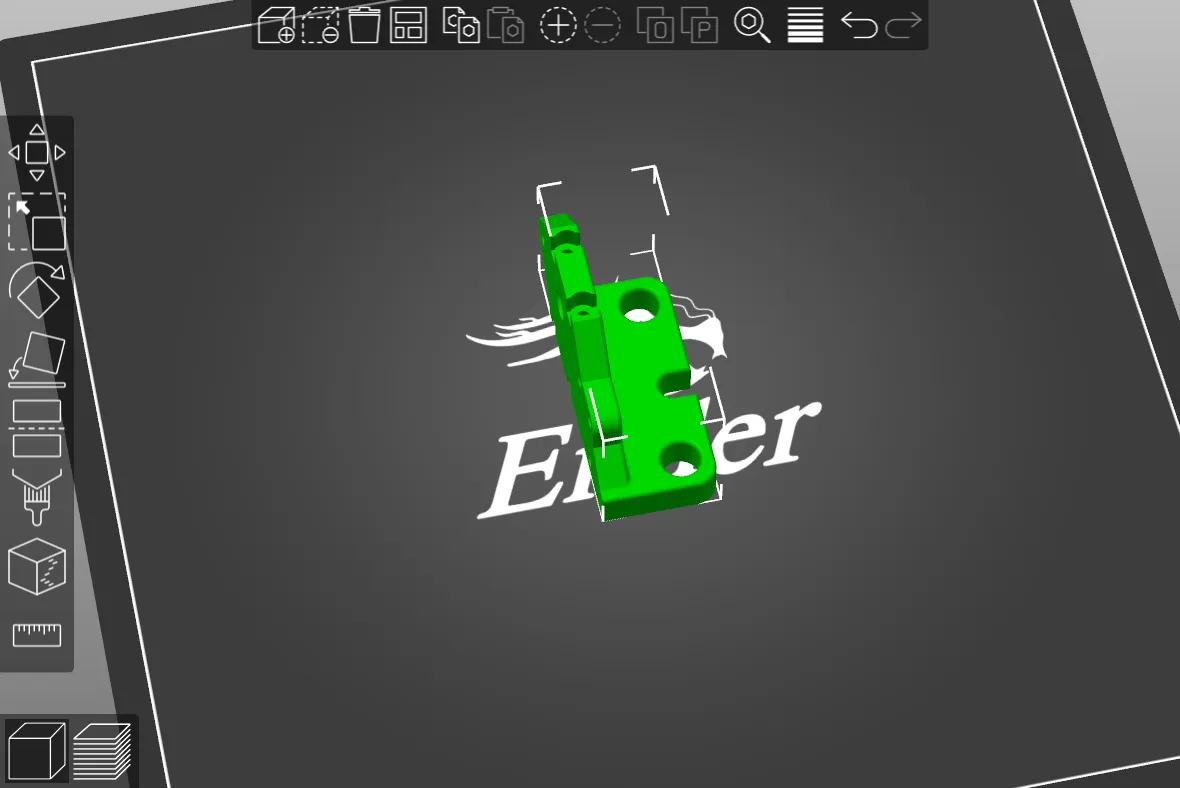

Bởi vì kỹ năng CAD của tôi, tôi không biết cách đặt nó như trong bức ảnh đó, vì vậy hãy đặt nó như trong bức ảnh.

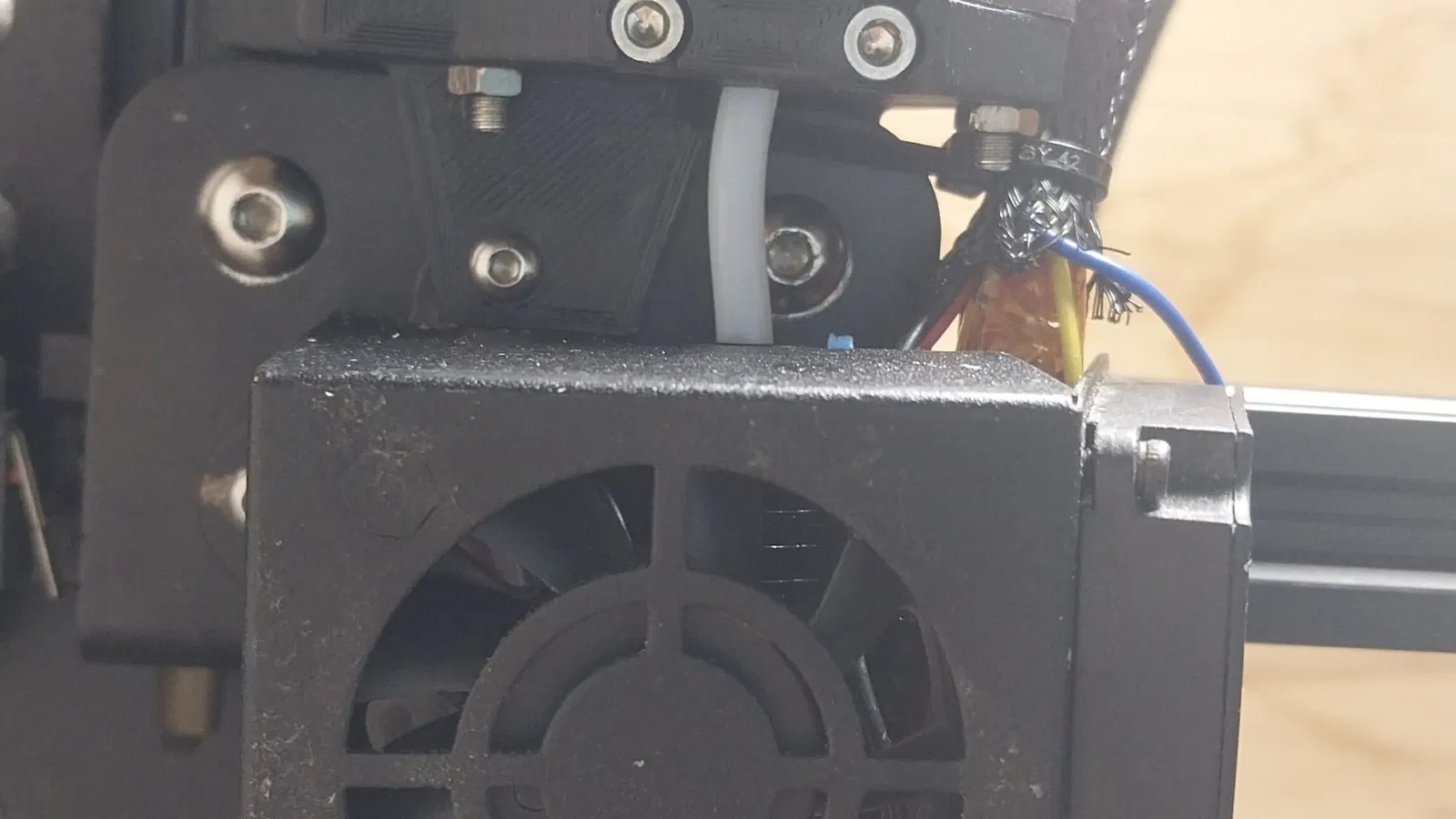

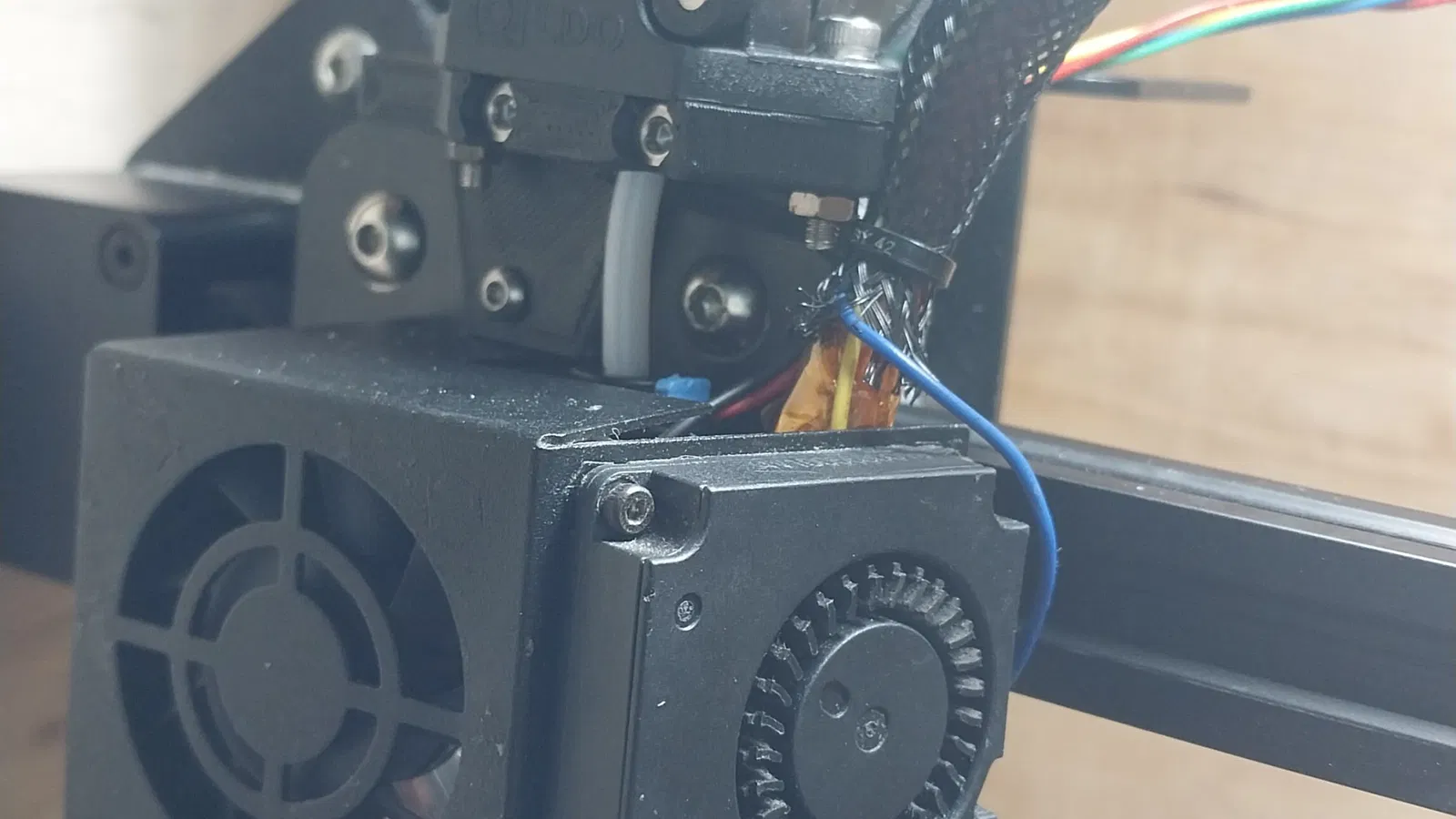

Lưu ý: Đây là bản in bằng ABS.

Bạn có nghĩ rằng bạn có thể sửa nó không? Đây là nguồn: https://cad.onshape.com/documents/ad13621919786e29549fbaaa/w/896a24d5bc8f0ce3bba365ea/e/22e3703b6026b2c7f6462767?renderMode=0&uiState=64d94739d80f88705bd64c1d
