Giá đỡ điều chỉnh cho máy cưa bàn DeWalt DWE 7492 và DWE 7485

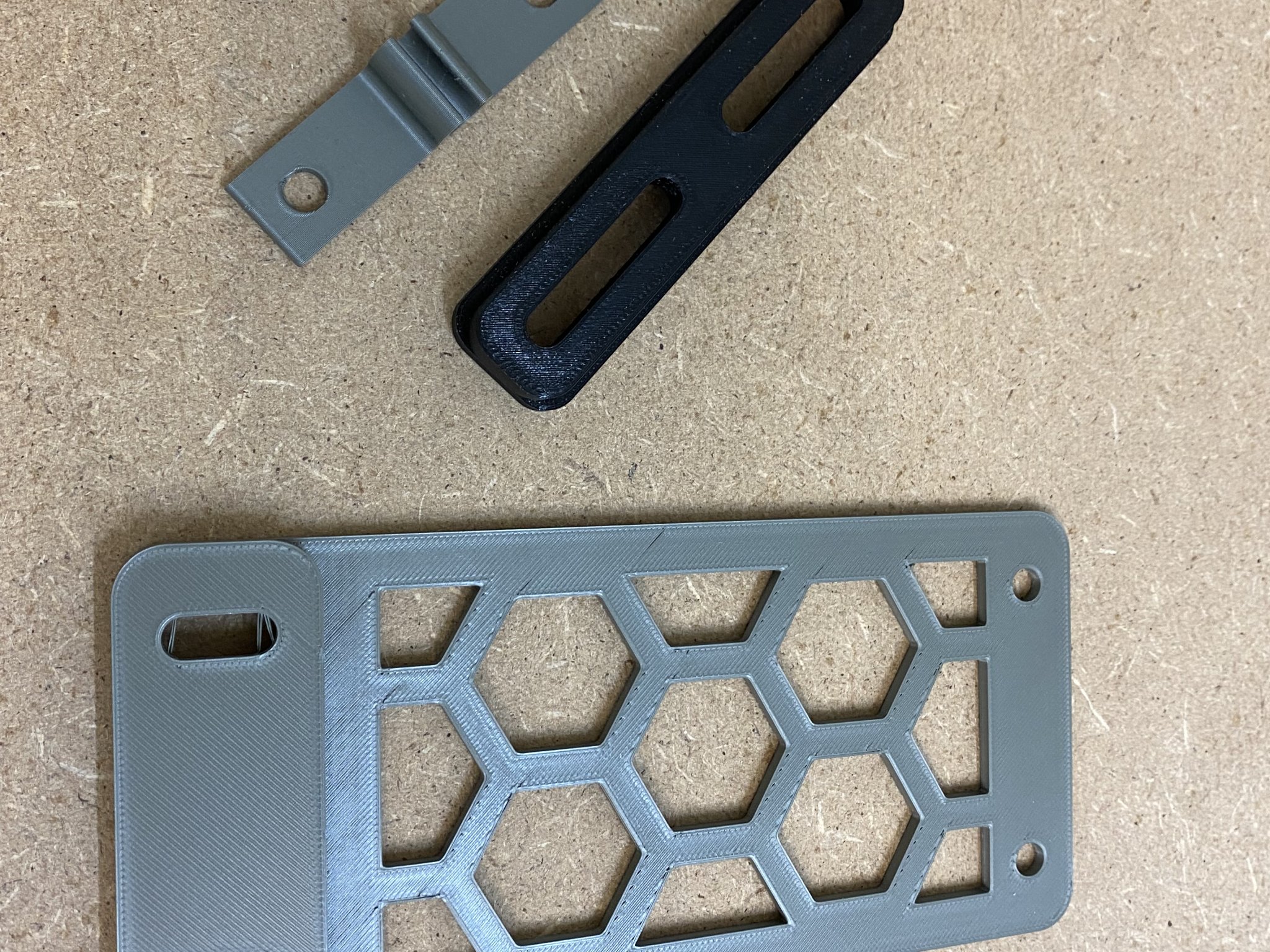

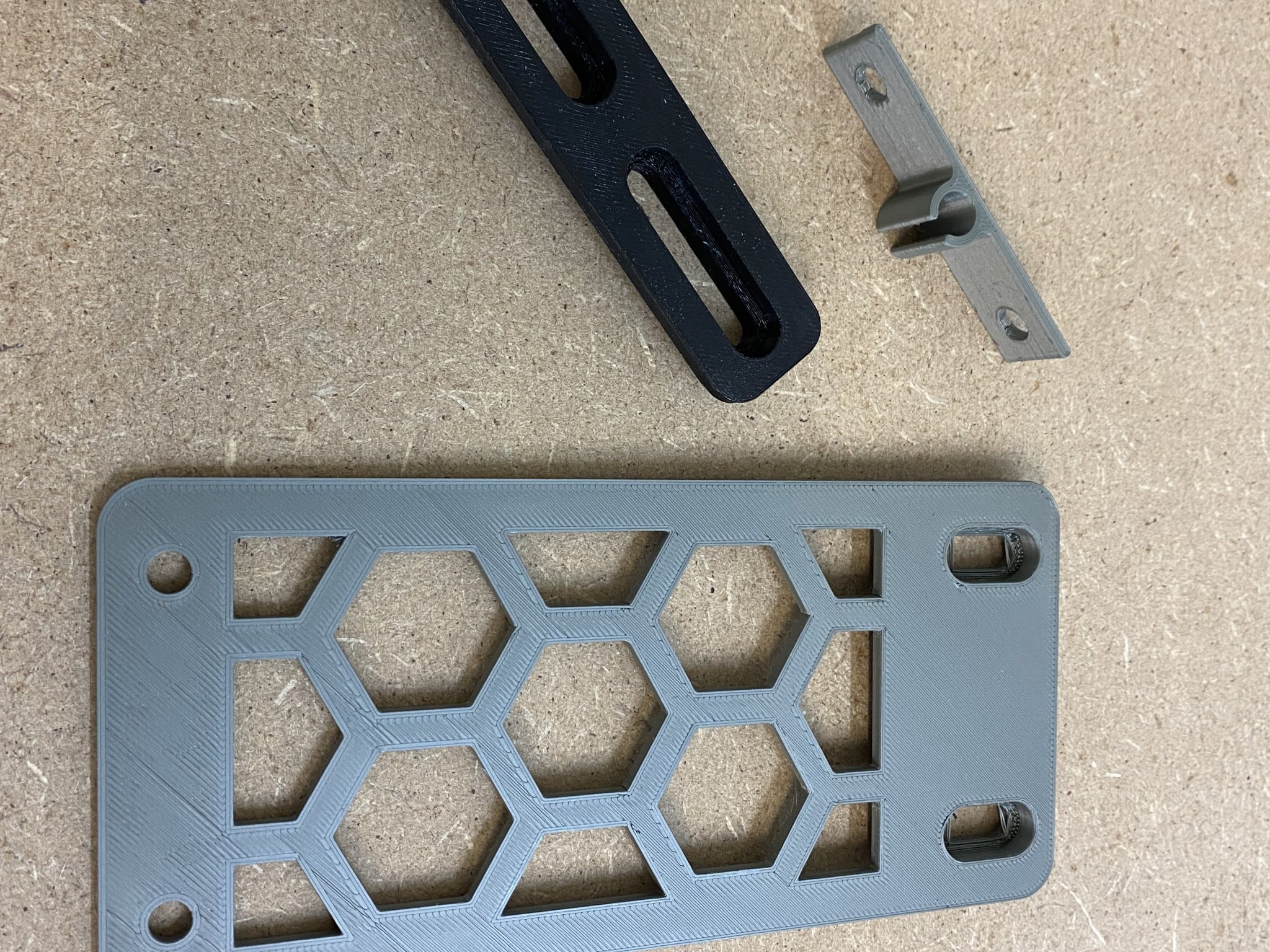

Đây là một jig điều chỉnh cho máy cưa bàn DeWalt DWE 7492 và DWE 7485. Bộ sản phẩm gồm nhiều phần để điều chỉnh rào chắn và lưỡi cưa tương ứng với các khe miter của bàn. Xin vui lòng chọn tấm mở rộng phù hợp với loại máy cưa bàn của bạn (hoặc DWE 7492 hoặc DWE 7485). Tôi hy vọng tôi đã có kích thước của DWE 7485 đúng, xin cho tôi biết nếu tấm mở rộng quá dài hoặc quá ngắn. Tôi chỉ sở hữu DWE 7492 và vẫn muốn cung cấp jig này cho cả những người sở hữu DWE 7485. Việc lắp ráp được thực hiện bằng vít M6. Bạn có thể sử dụng vít M6 có đầu lục giác cùng với núm sao hoặc đai ốc hoặc các vít M6 khác kết hợp với đai ốc (xem hình ảnh). Trong trường hợp thứ hai, các vít không thể quá dài, nếu không chúng sẽ vượt quá độ sâu của các khe miter. Các phần được làm từ PLA. Đối với thanh trượt, tôi đã sử dụng PET, vì tôi tin rằng nó có khả năng chống mài mòn tốt hơn một chút. Cuối cùng, có lẽ không quan trọng và bạn có thể sử dụng PLA hoặc PET cho bất kỳ phần nào. ### Danh sách vật liệu - Các phần in

• Vít và đai ốc M6 - hoặc vít M6 có đầu lục giác và đai ốc hoặc núm sao - hoặc các vít M6 khác (tối đa khoảng 25 mm) với đai ốc
• Đai ốc M6

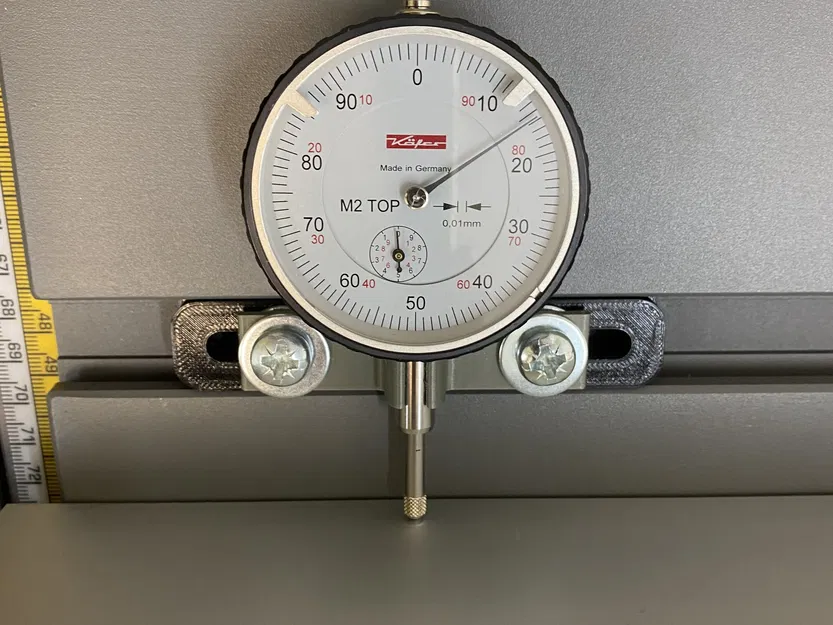

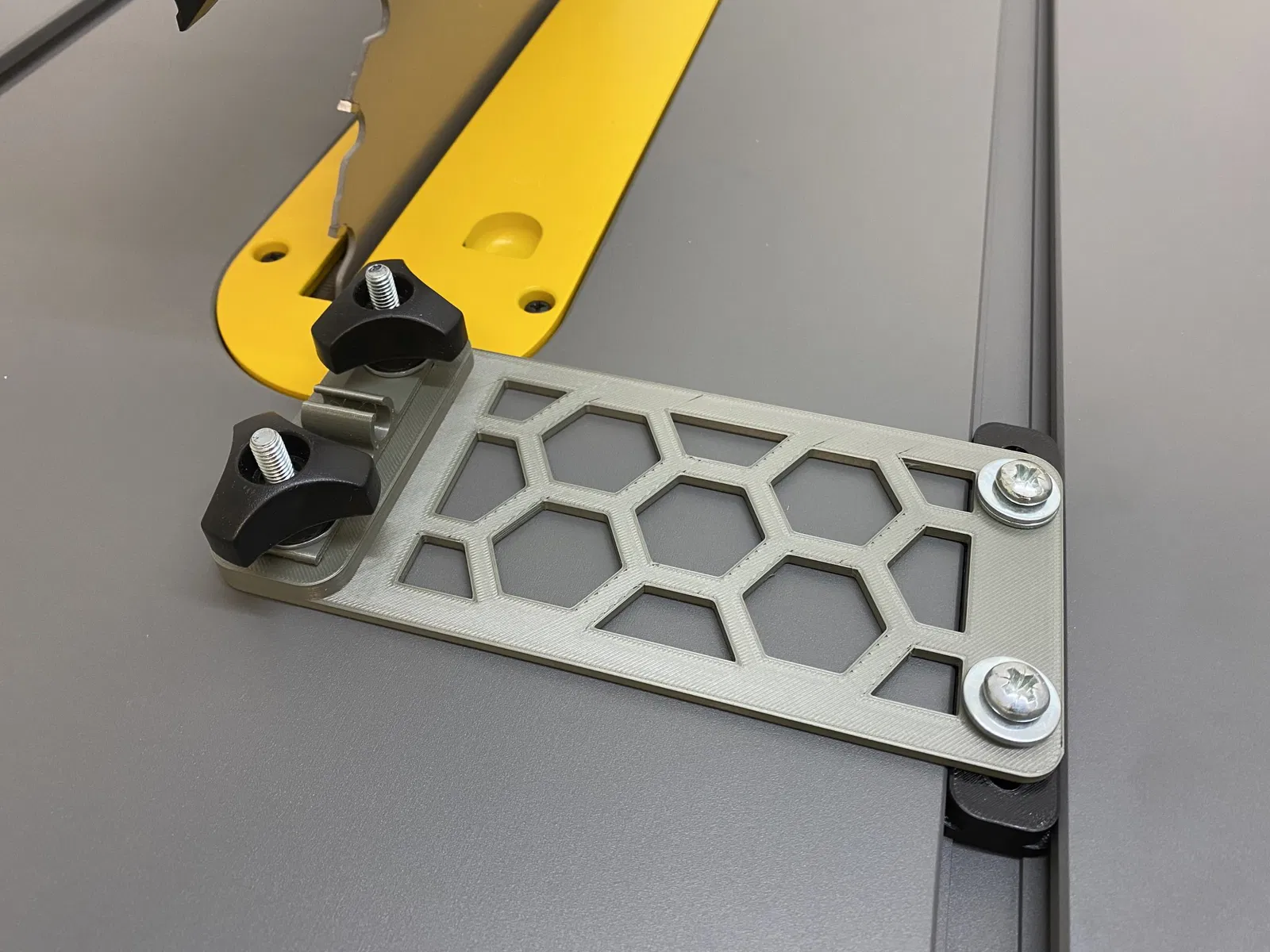

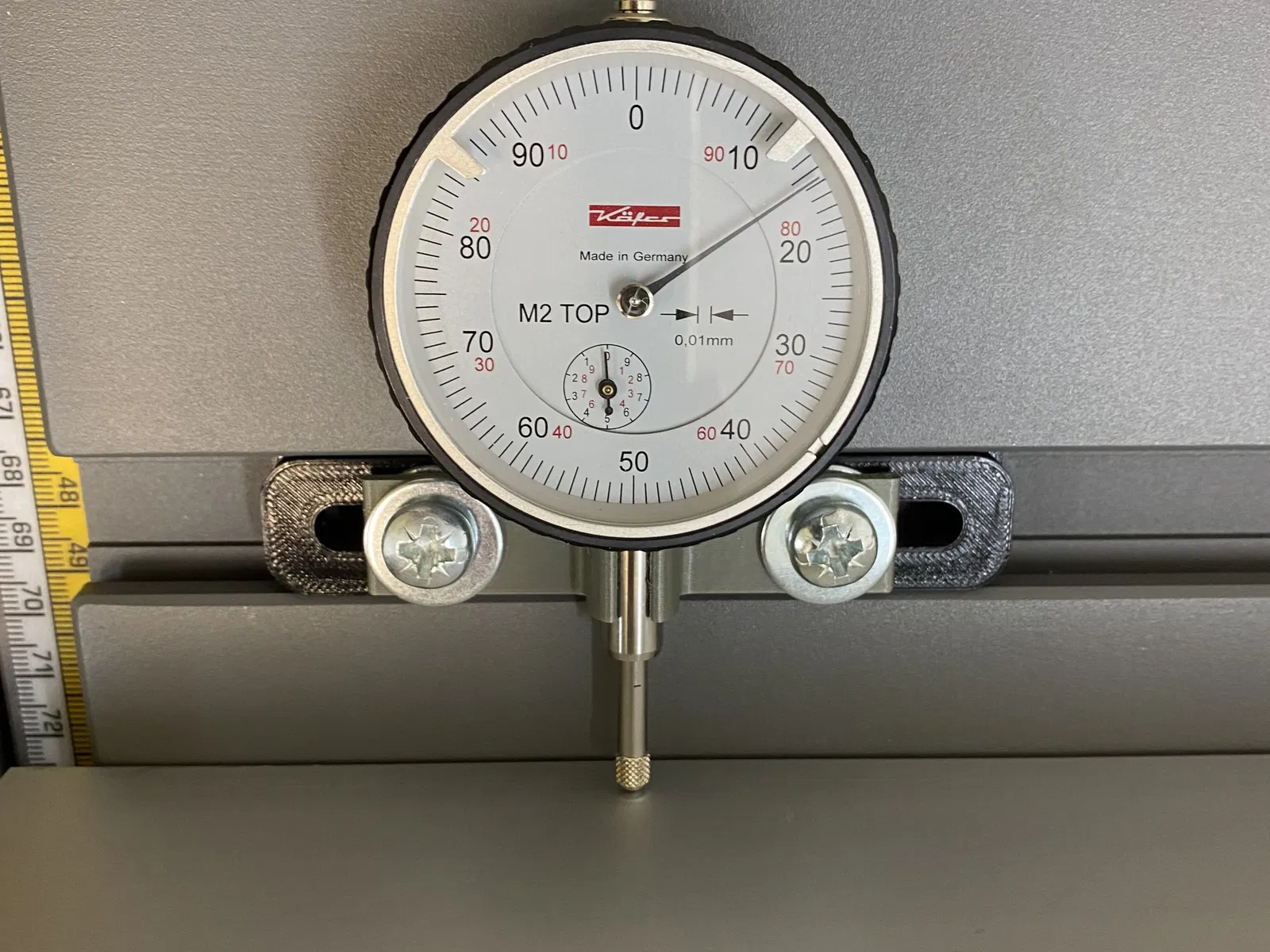

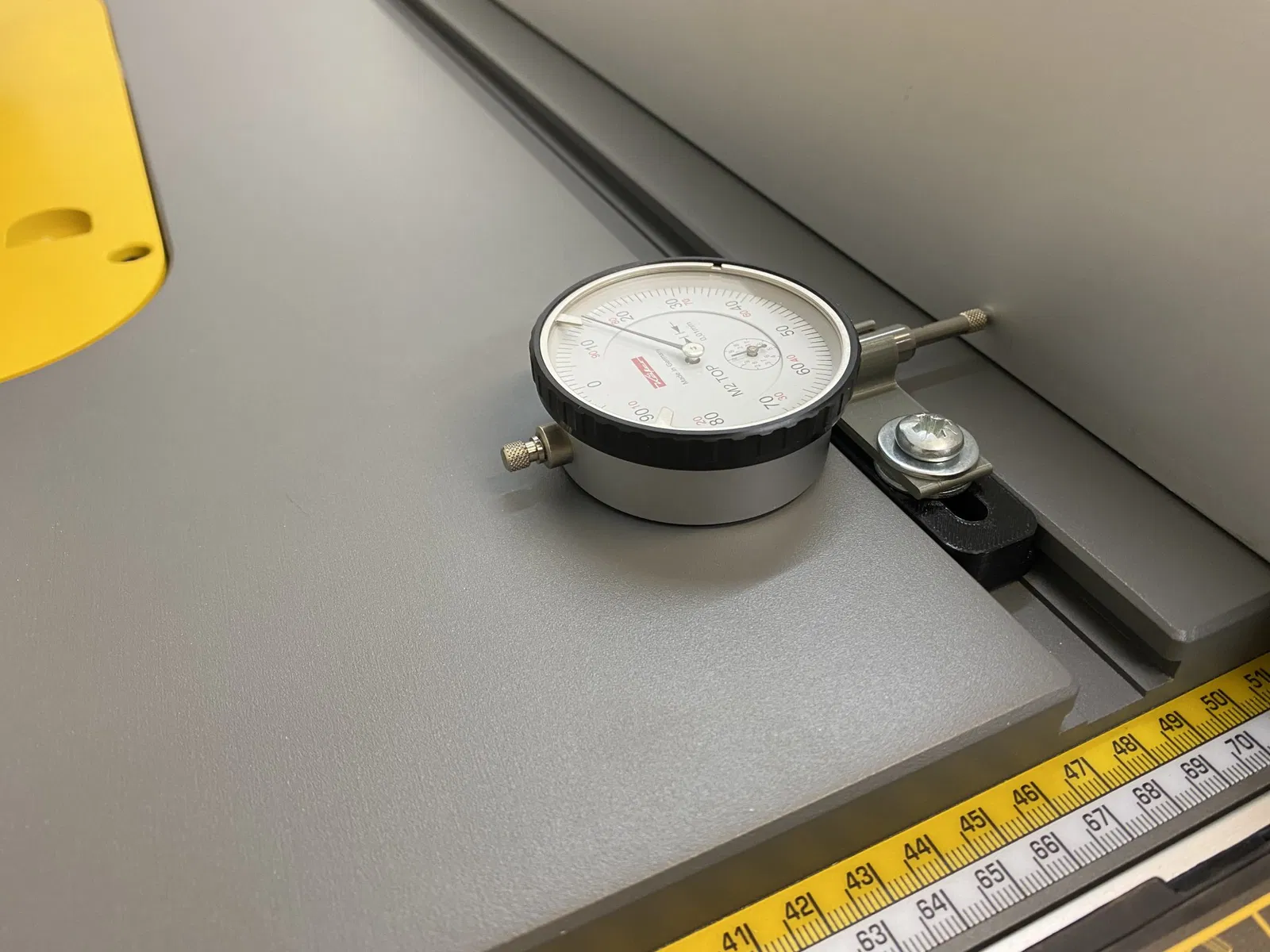

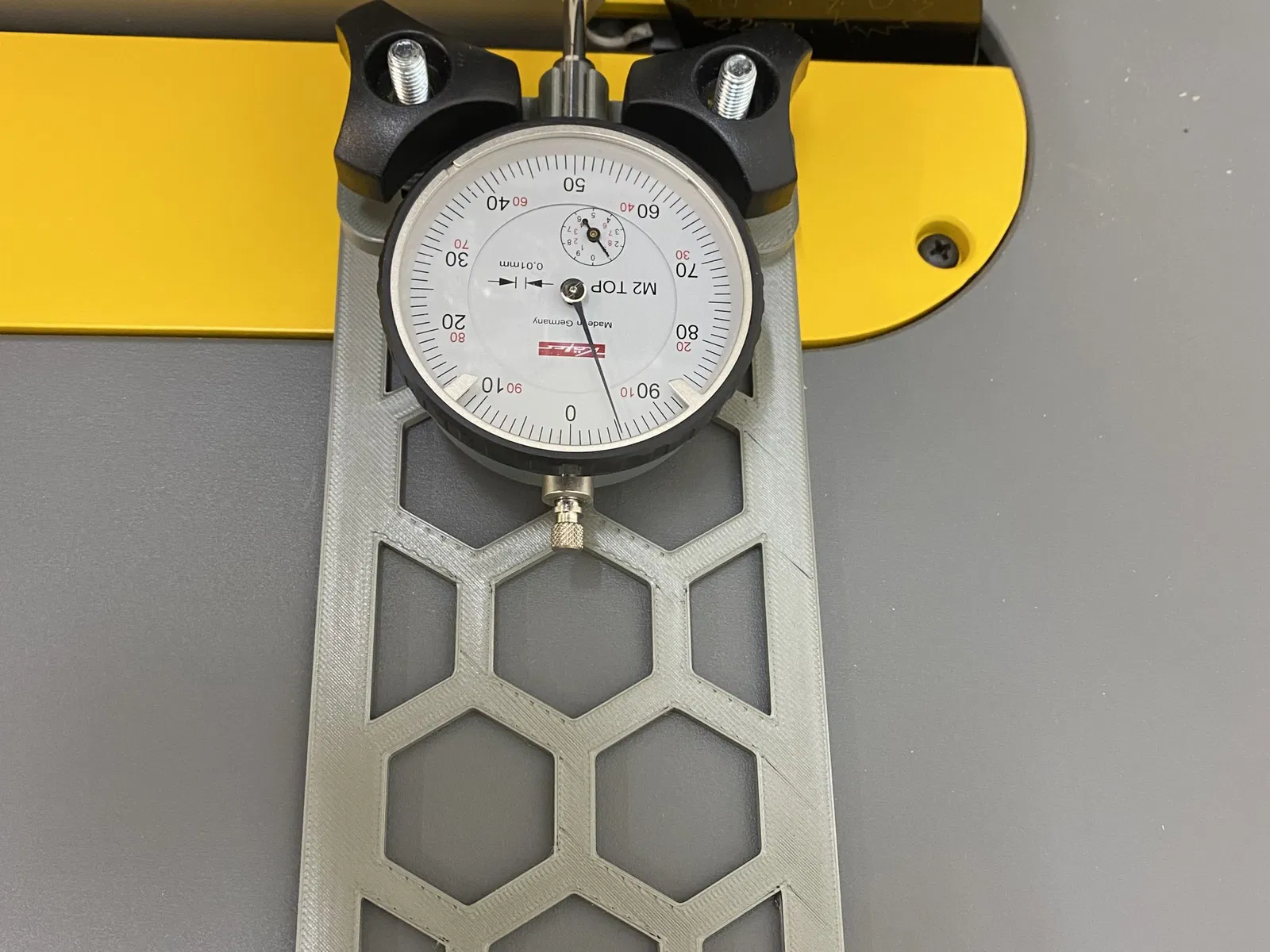

• Đồng hồ đo với trục tiêu chuẩn 8 mm ### Cách sử dụng Trước khi bạn thực hiện bất kỳ điều chỉnh nào, NGẮT KẾT NỐI MÁY CƯA BÀN CỦA BẠN!! Để điều chỉnh rào chắn, sử dụng thanh trượt khe miter và chỉ lắp đặt thiết bị cho đồng hồ đo. Rào chắn KHÔNG nên song song chính xác với khe miter, nhưng khoảng cách nên tăng nhẹ về phía sau (≥0.2 mm). Nếu không, bạn sẽ gặp rủi ro bị phản lực! Để điều chỉnh lưỡi cưa, sử dụng thanh trượt khe miter và lắp thiết bị cho đồng hồ đo với tấm mở rộng. Lưỡi cưa nên song song nhất có thể với khe miter. ### Tín dụng Công việc này được lấy cảm hứng từ mô hình từ nachdenksport.de tại đây: https://nachdenksport.de/product/einstellhilfe-dewalt-dwe7492/ (Sản phẩm này có thể tốt nhưng theo ý kiến của tôi thì hơi đắt.) Và tương tự như mô hình ở đây: https://www.f3d.vn/3d-model/157648-bo-jig-dieu-chinh-cho-may-cua-ban-dewalt-dwe7492 (Điểm khác biệt chính là trong phiên bản của tôi, bạn có thể sử dụng bất kỳ loại đầu vít nào.) ### Phản hồi Phản hồi? Ý tưởng cải tiến? Vui lòng để lại một bình luận.
