Bộ Jig Điều Chỉnh Cho Máy Cưa Bàn DeWalt DWE7492

Tôi đã tìm thấy một bộ jig được thiết kế tốt trên internet nhưng vì tôi đã chi quá nhiều tiền cho các bộ jig và dụng cụ nên tôi đã tự chế tạo một cái. Để thuận tiện cho bạn, tôi đã bao gồm tất cả các tệp Fusion 360 để bạn có thể thực hiện các thay đổi đối với thiết kế.

Để thực hiện các điều chỉnh, bạn cần một đồng hồ so như thế này. Nếu bạn đã có đồng hồ so và muốn sử dụng bộ jig như hiện tại, điều quan trọng là đường kính lắp của đồng hồ so là 8 mm và khoảng cách từ tâm trục quay đến phía sau cũng là 8 mm.

Bạn cần:

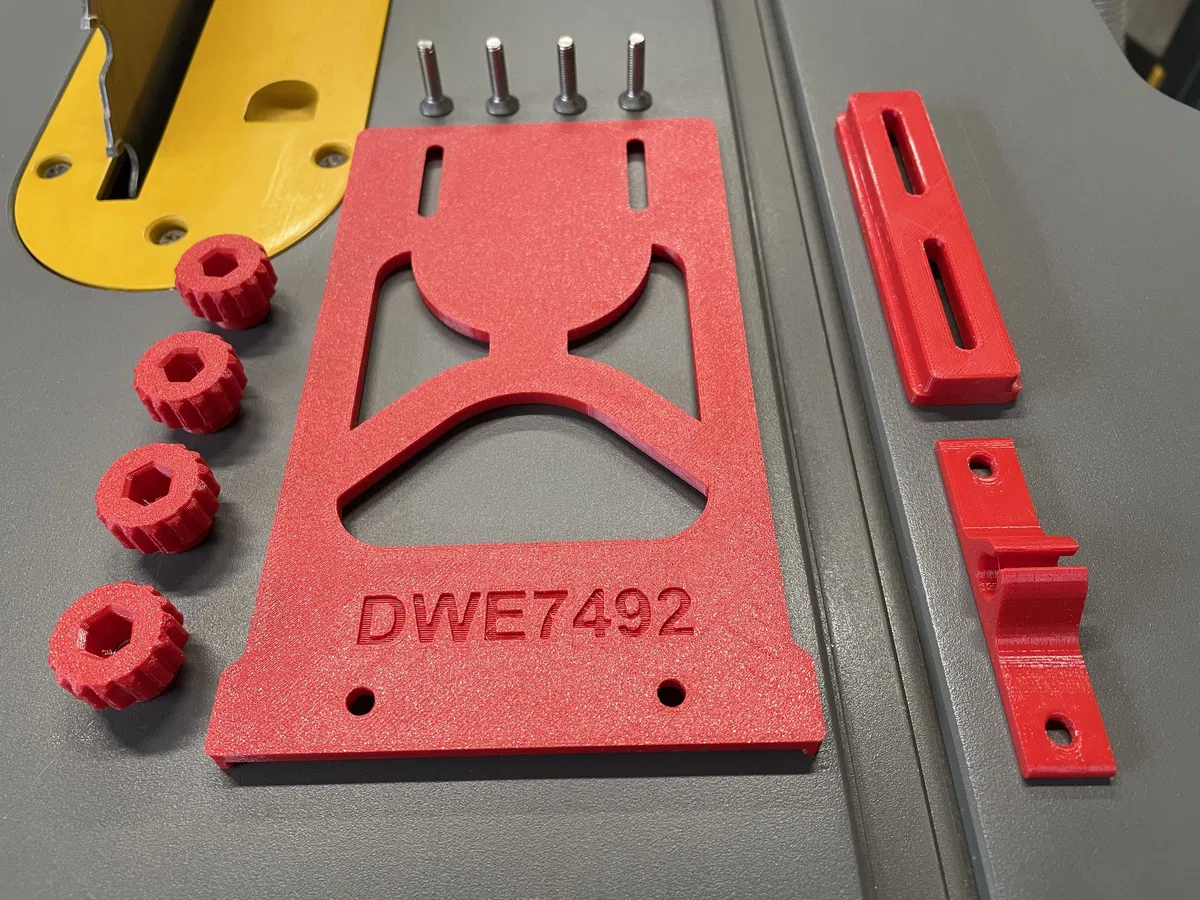

• tất cả các bộ phận in (4 đai ốc, 1 đế, 1 thanh T và 1 ngàm giữ đồng hồ so)
• 4 vít chìm M5x20
• 4 đai ốc M5 để lắp (chiều cao 4mm hoặc nhỏ hơn)
• một đồng hồ so (kỹ thuật số)

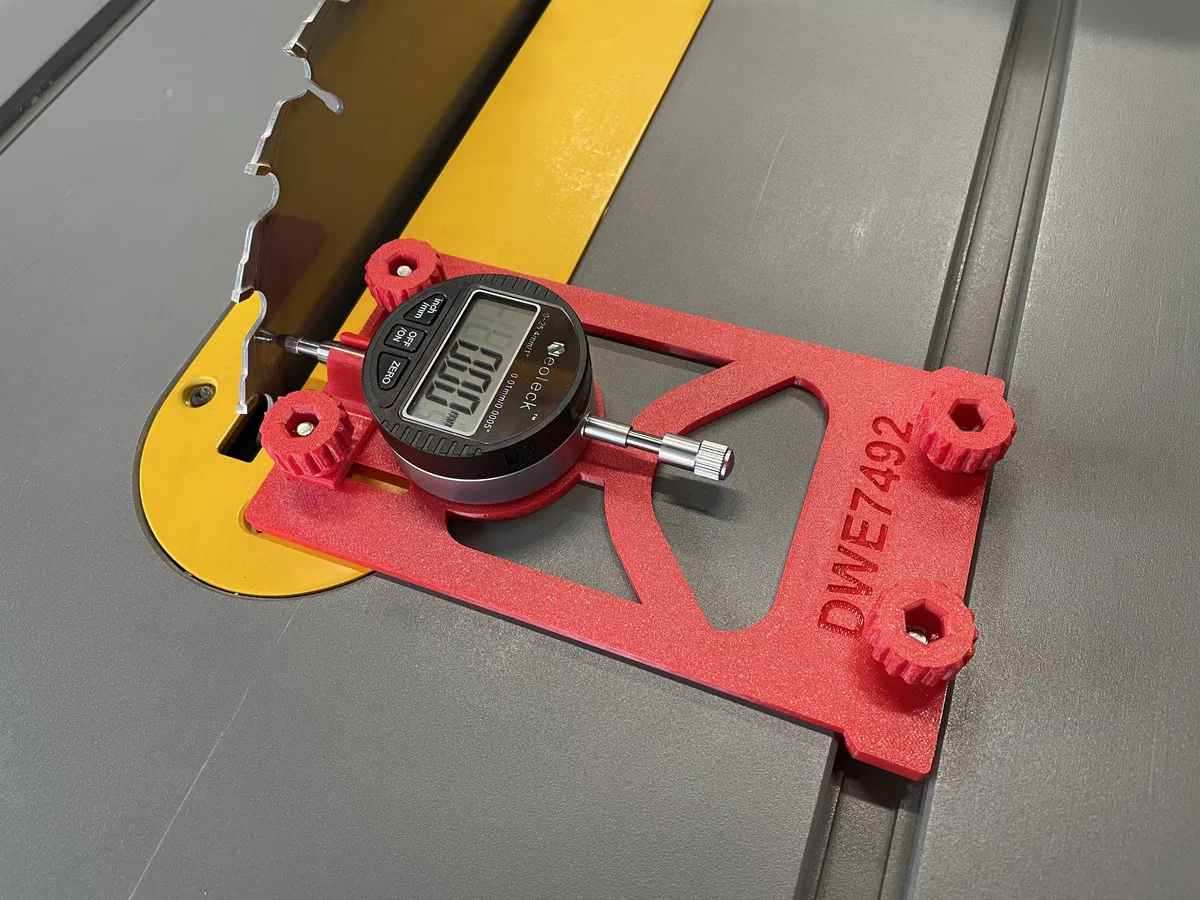

Cách sử dụng trên máy cưa bàn của bạn

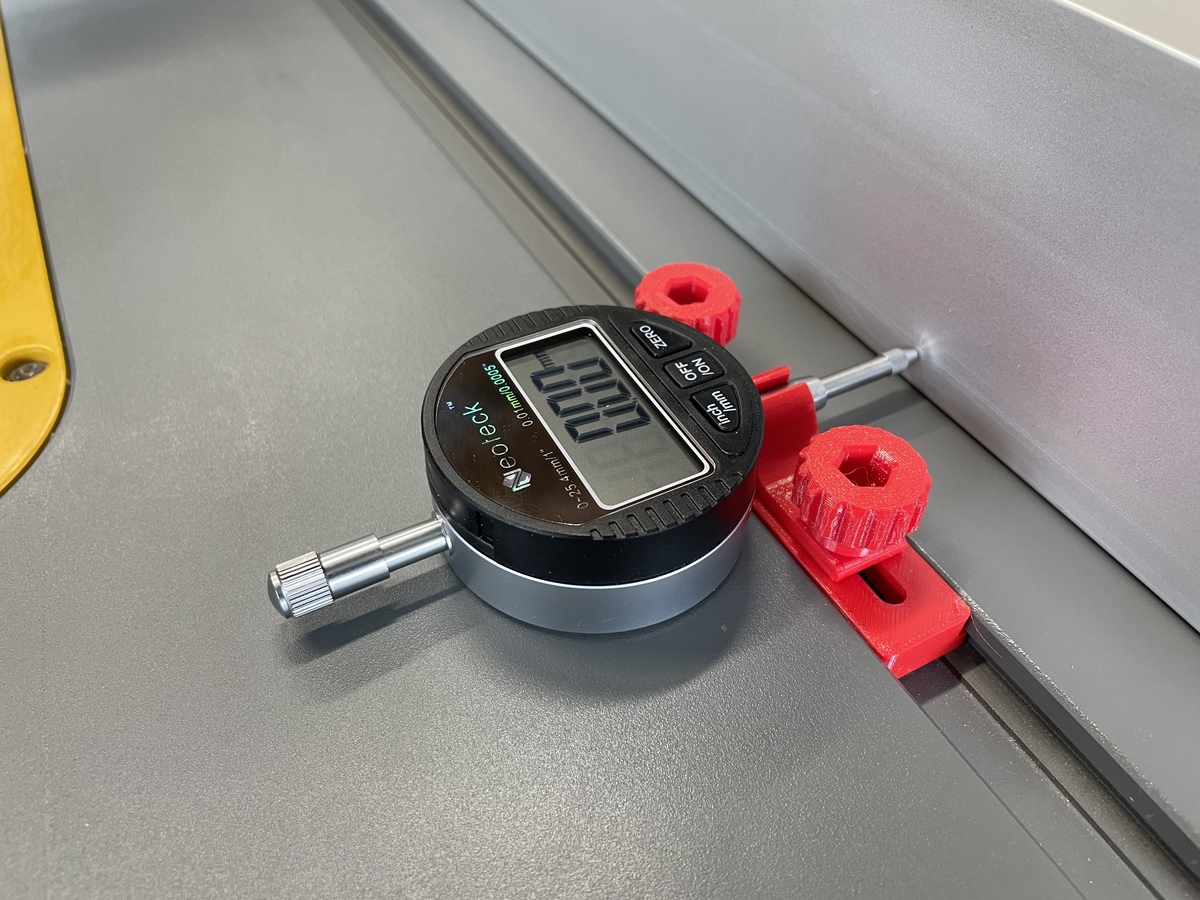

Trước khi bắt đầu, hãy ngắt kết nối máy khỏi nguồn điện và đọc hướng dẫn sử dụng để xác định vị trí các bộ phận cố định. Để tránh bị giật ngược, điều quan trọng là mặt sau của thanh dẫn phải rộng hơn một chút (khoảng 0,5mm hoặc 0,02") so với mặt trước. Lưỡi cưa phải song song với rãnh đo góc.

Hướng dẫn in

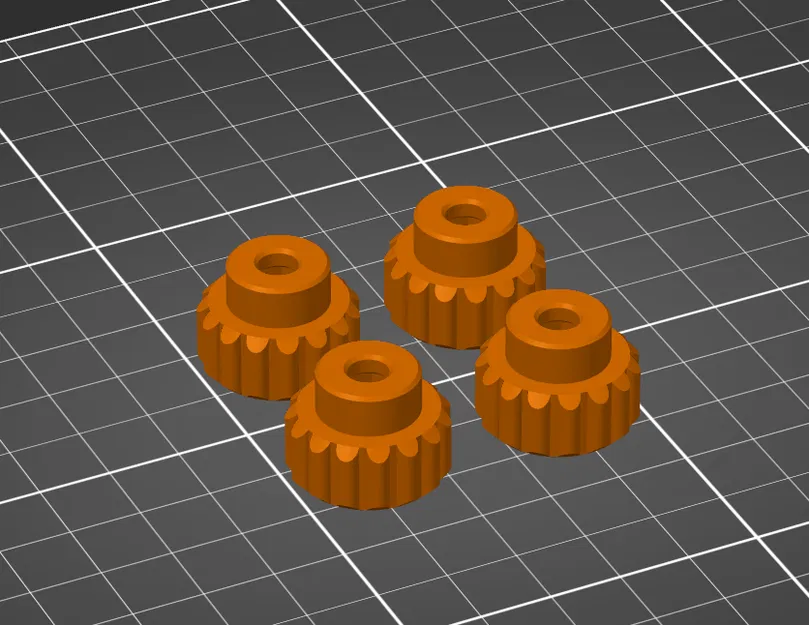

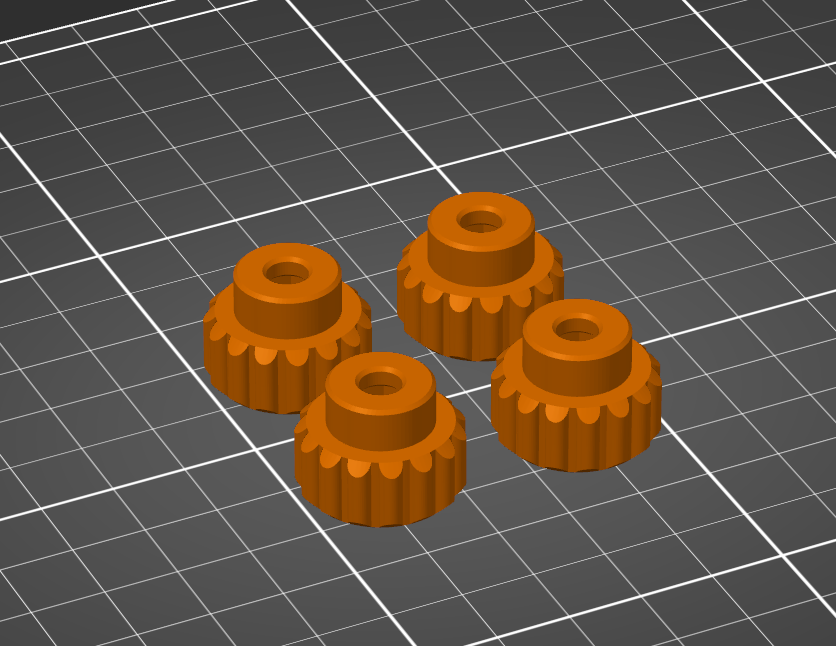

Trong Prusaslicer (phiên bản 2.2 trở lên), sau khi cắt lát 4 đai ốc, hãy chèn một điểm dừng (M601) ở lớp 13,20 mm (giả sử bạn sử dụng chiều cao lớp 0,2mm) bằng cách nhấp chuột phải vào biểu tượng chữ thập. Máy in sẽ dừng trước khi lớp được chọn được in. Lắp các đai ốc M5 và tiếp tục in khi bạn sẵn sàng.

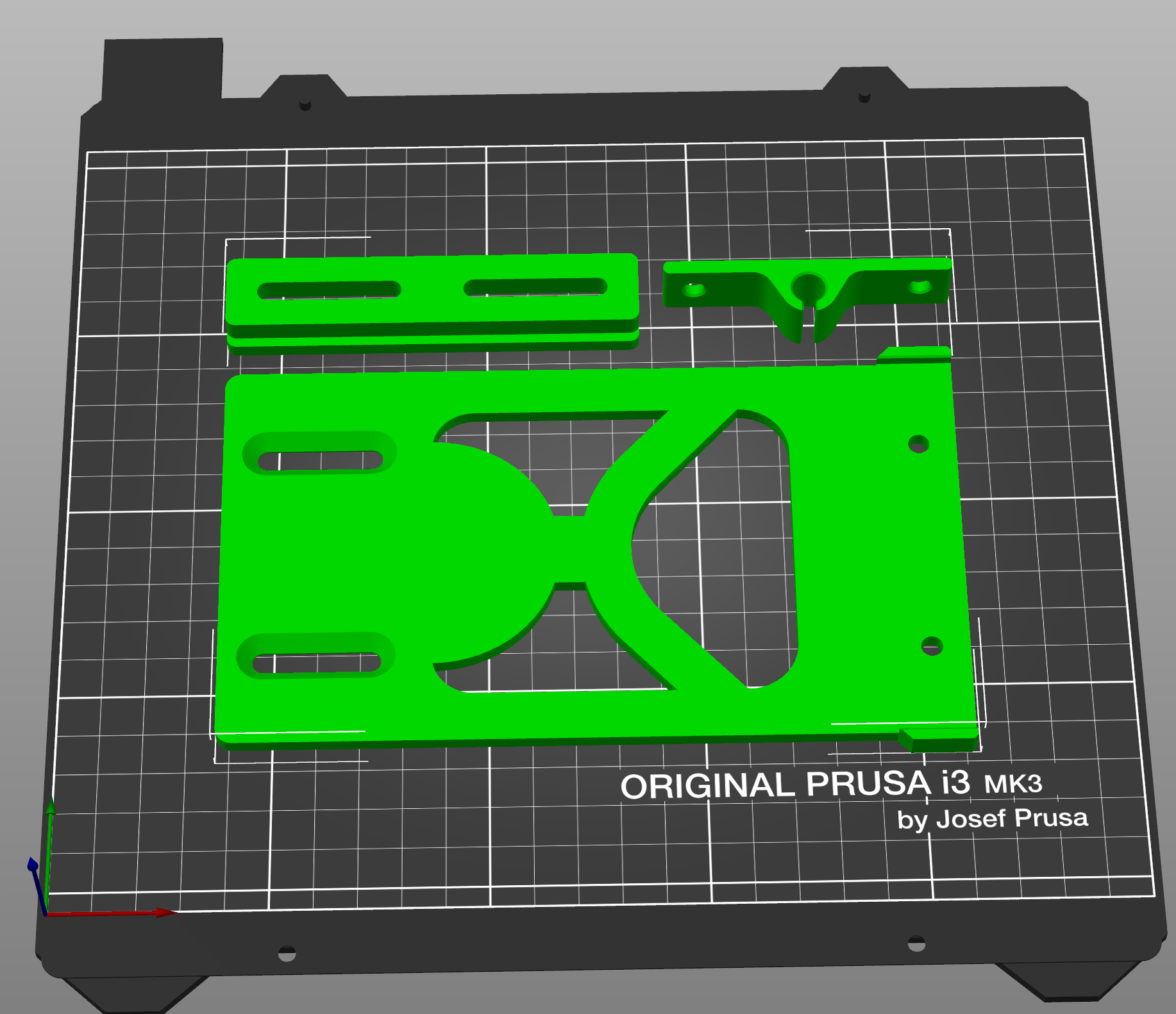

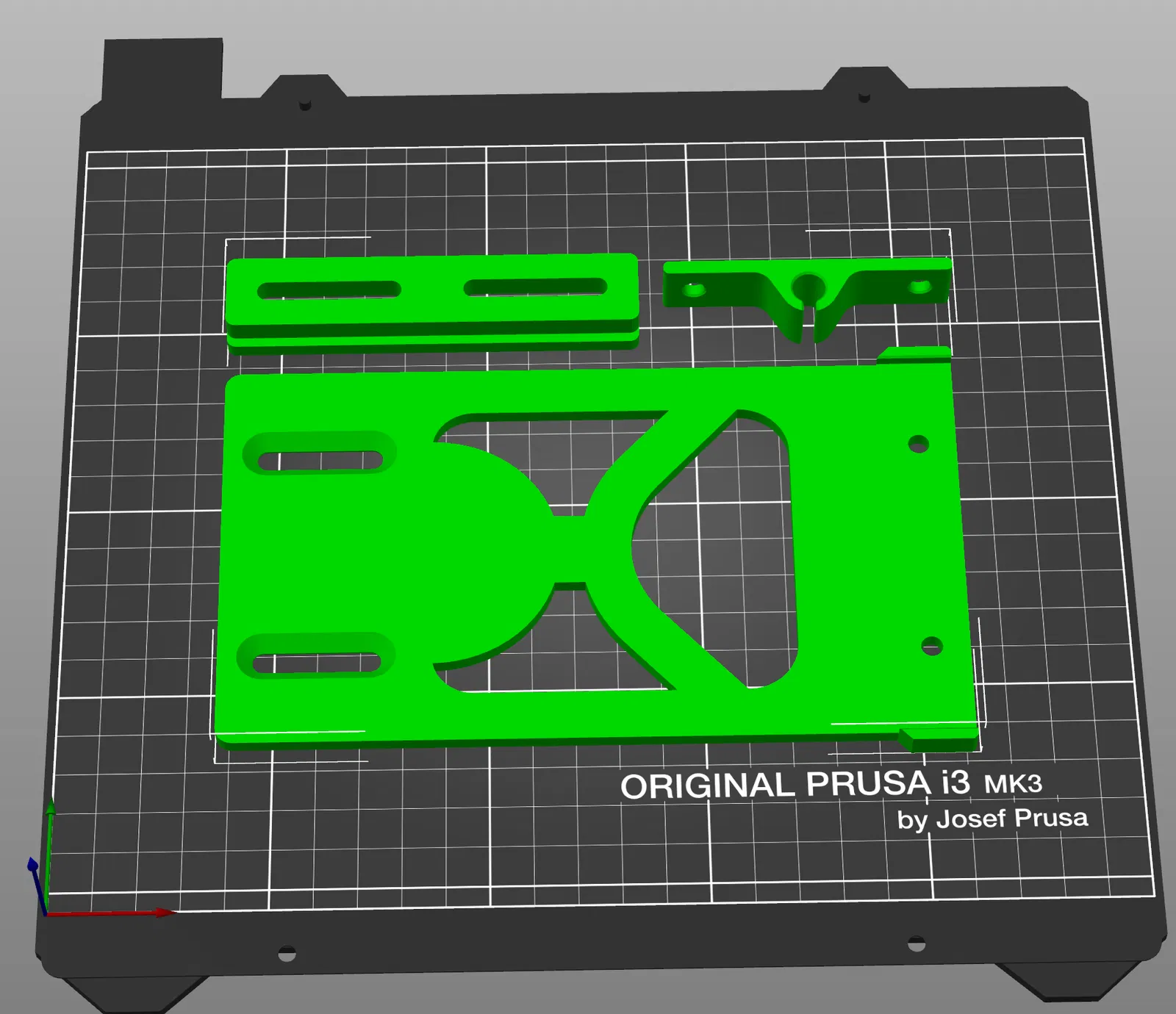

Đặt các bộ phận lên bàn nhiệt như trong ảnh.

Vì đây là một bộ phận vừa khít, nên việc có một máy in được hiệu chỉnh đúng cách là rất quan trọng. Nếu thanh T quá lỏng, bạn có thể siết nhẹ các vít để có độ vừa vặn tốt hơn.

Cài đặt in và Sợi nhựa

Chiều cao lớp: 0,2 mm

Điền: 15%

Không cần hỗ trợ, không cần brim, không cần raft

Sợi nhựa: bất kỳ loại nào

Tôi đã in bộ jig này bằng Prusament Lipstick Red PETG trên tấm nền có vân.
