Giá đỡ màn hình BTT Pi TFT50 cho Voron Switchwire

** Đã chỉnh sửa một số thiết kế để bạn có thể sử dụng các vít M2 nguyên bản đi kèm với màn hình. Tôi cũng đã điều chỉnh khoảng cách giữa 2 lỗ gắn vì chúng không khớp 100%.

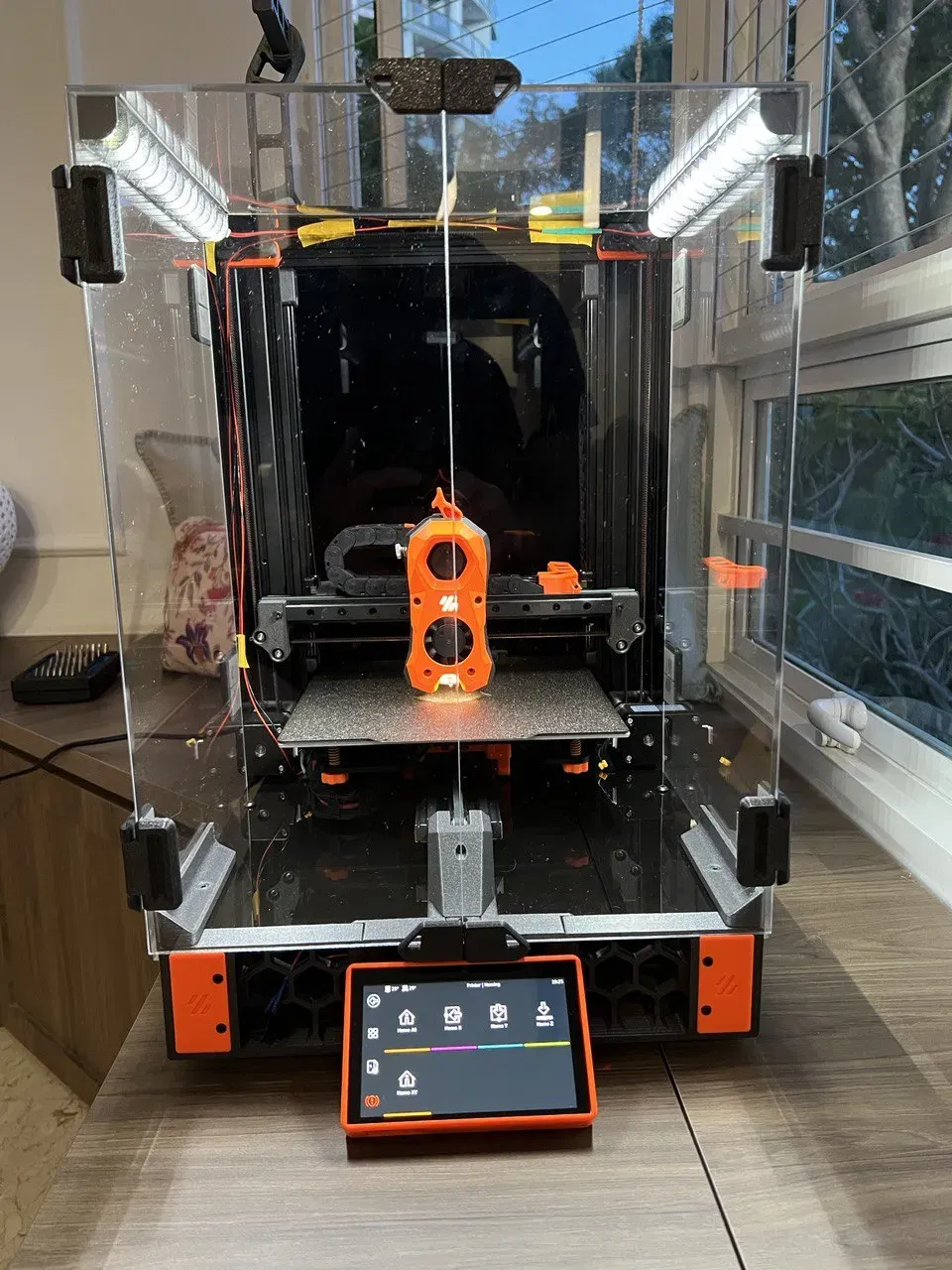

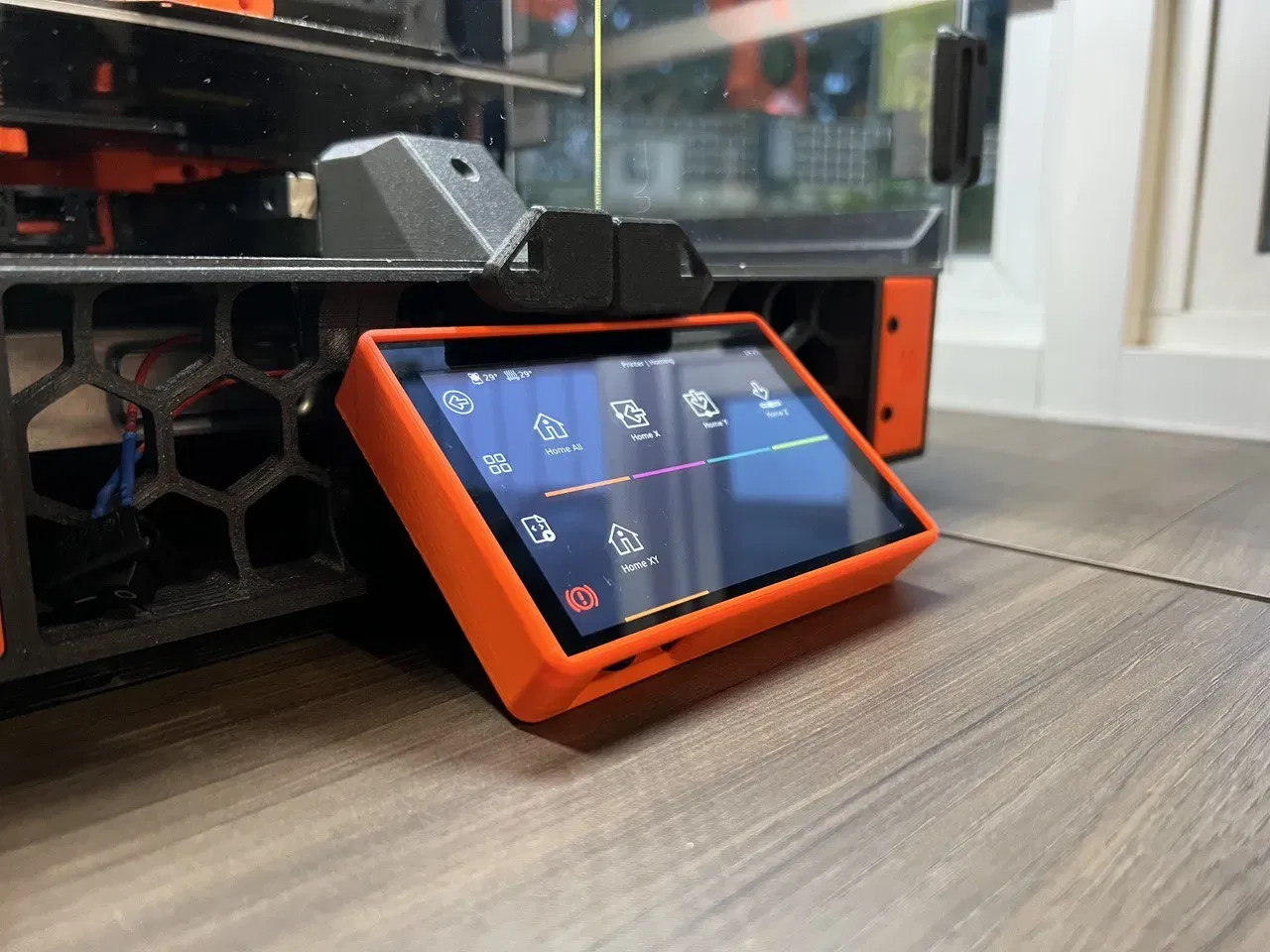

Đây là một giá đỡ màn hình cho màn hình cảm ứng BigTreeTech Pi TFT50 để gắn trên Voron Switchwire hoặc các bản chuyển đổi Ender 3. Màn hình này được cấp nguồn trực tiếp từ cáp ribbon Raspberry Pi và tốt nhất là cắm và chạy - không cần cài đặt trình điều khiển bên thứ ba. Bạn sẽ cần mua một cáp ribbon dài hơn tùy thuộc vào vị trí gắn Pi dưới máy in. Không có trình điều khiển/phần mềm nào cần được cài đặt!

Lắp ráp

1. Đưa cáp ribbon qua lỗ cắt nếu Khung Sau và gắn nó vào màn hình. Thật tốt khi bật Pi lên để đảm bảo cáp được kết nối đúng cách và màn hình khởi động và hiển thị chính xác.
2. Màn hình sẽ cần được gắn vào khung bằng 4 x vít M2x3 đi kèm với màn hình.
3. Sử dụng 2 x vít M3x20 để gắn nó vào lưới từ bên trong.
4. THƯỞNG THỨC!

Nếu bạn thích các thiết kế của tôi và muốn đóng góp để hỗ trợ mua filament và các thiết bị khác cần thiết cho việc tạo mẫu, xin vui lòng làm như vậy tại paypal.me hoặc Ko-fi. Sự hỗ trợ của bạn rất được trân trọng :)

Nếu bạn có bất kỳ câu hỏi nào, bạn có thể liên hệ với chúng tôi qua Discord

Xin vui lòng giúp tôi và tải lên một sản phẩm nếu bạn hài lòng với thiết kế của tôi :)

NHẬT KÝ THAY ĐỔI

26-Tháng 10-23

1. Đã sửa một số góc cạnh bị thiếu trên một số hình lục giác.

24-Tháng 9-23

1. Cập nhật BTT Pi TFT50 V2.0 để làm cho lỗ cho núm và nút nhỏ hơn
2. Thêm hỗ trợ cho BTT Pi TFT50 V2.1 (lỗ rộng hơn cho các nút thay thế núm điều chỉnh độ sáng).
