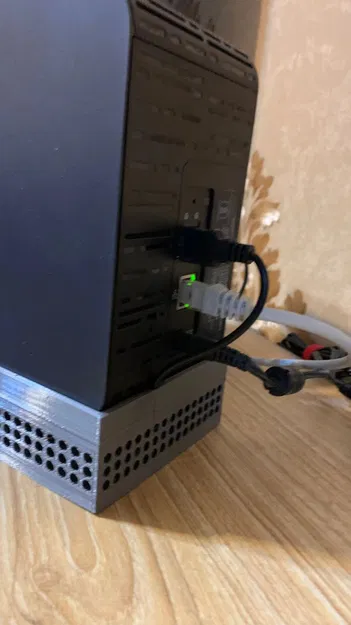

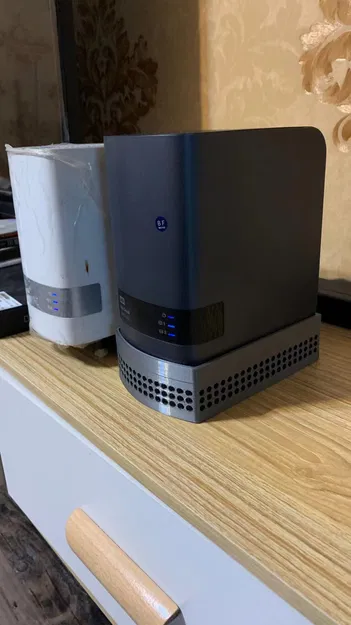

Bệ làm mát quạt cho WD My Cloud EX2 Ultra

Bệ chuyển đổi quạt làm mát cho "My Cloud Ex2 Ultra" của Western Digital.

Đèn báo nhiệt độ HDD thông minh (không có quạt làm mát): 52°C

Đèn báo nhiệt độ HDD thông minh (có quạt làm mát): 30~35°C

Mô tả: Chiều cao quạt 15mm

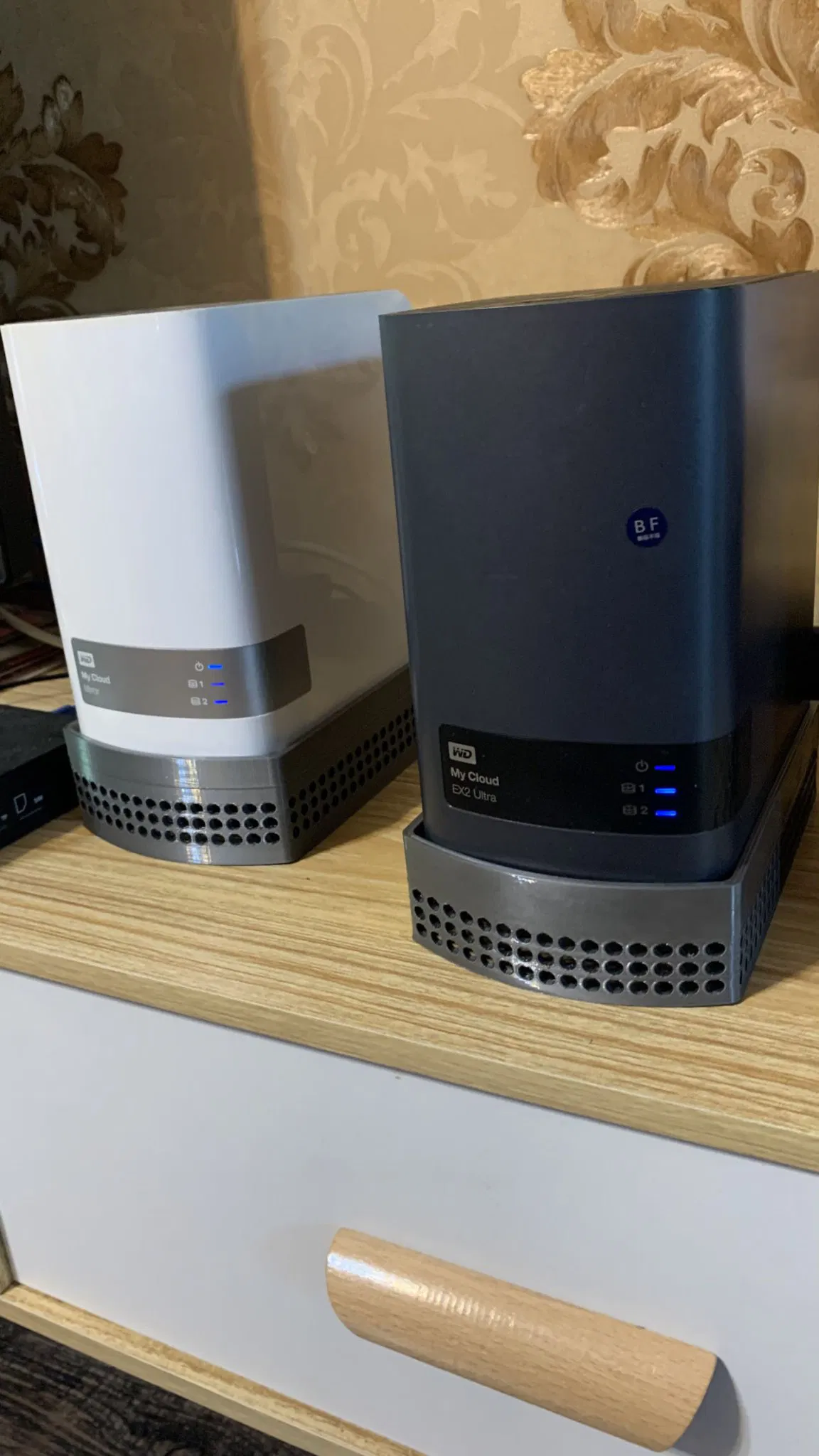

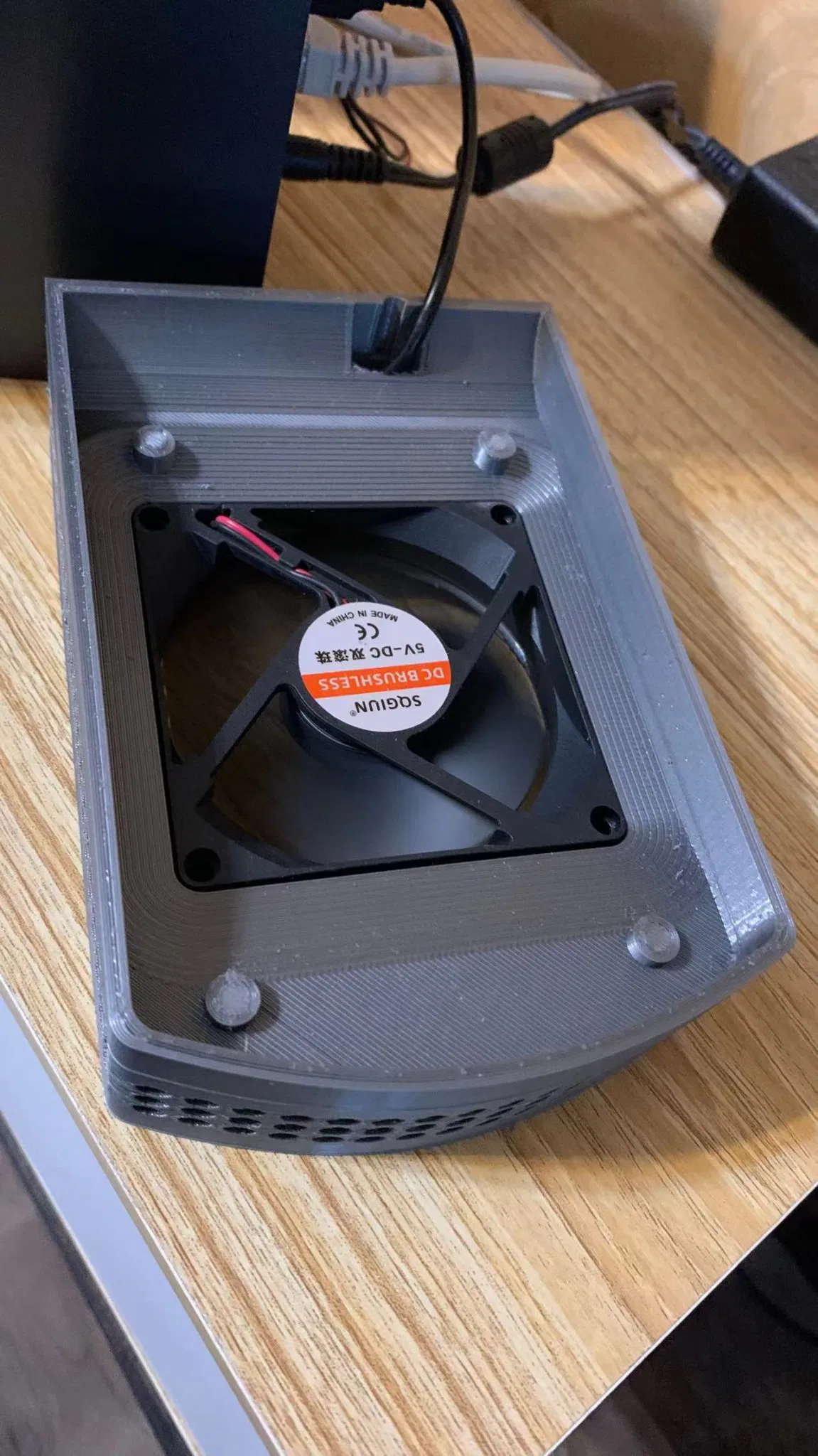

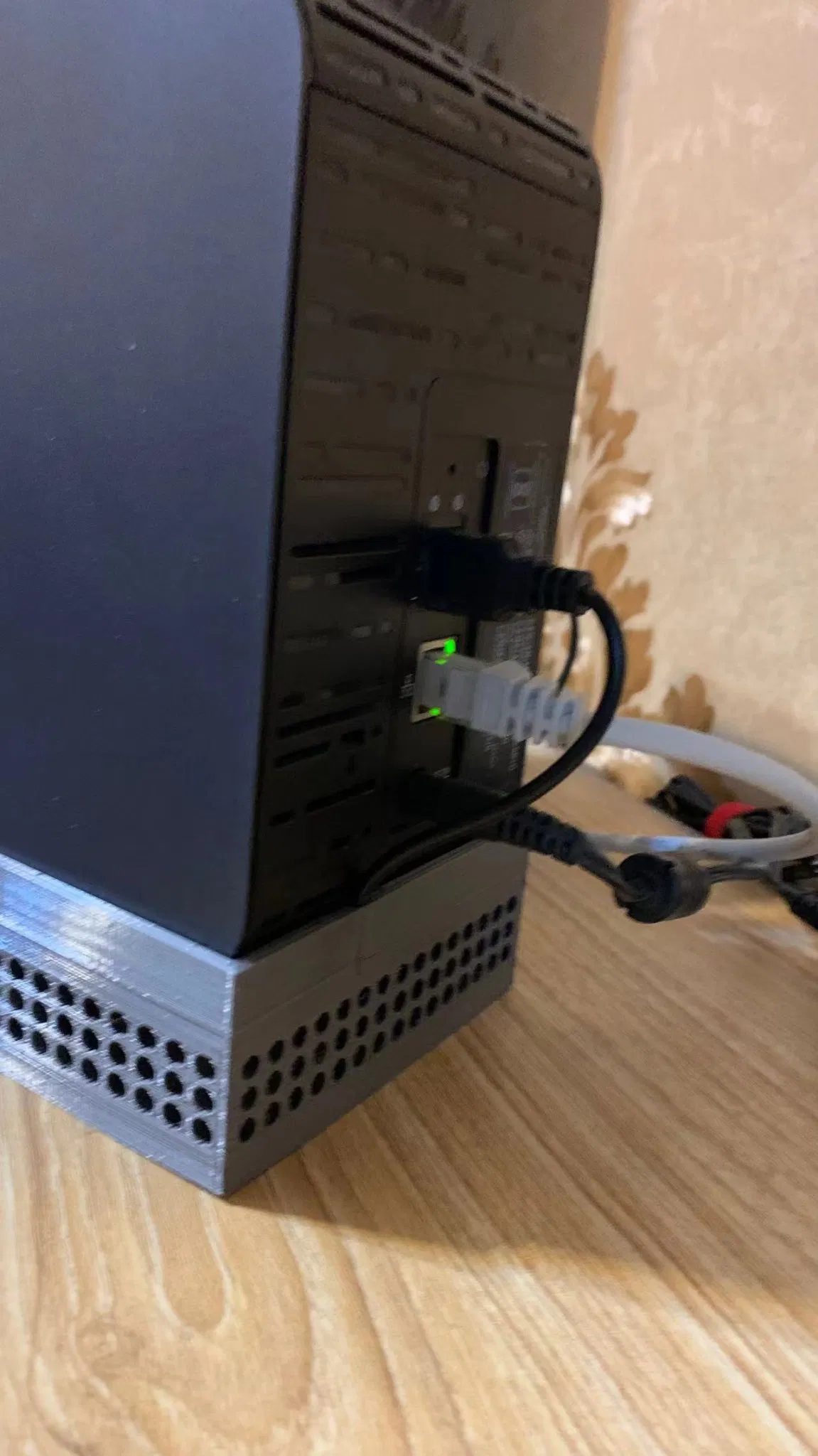

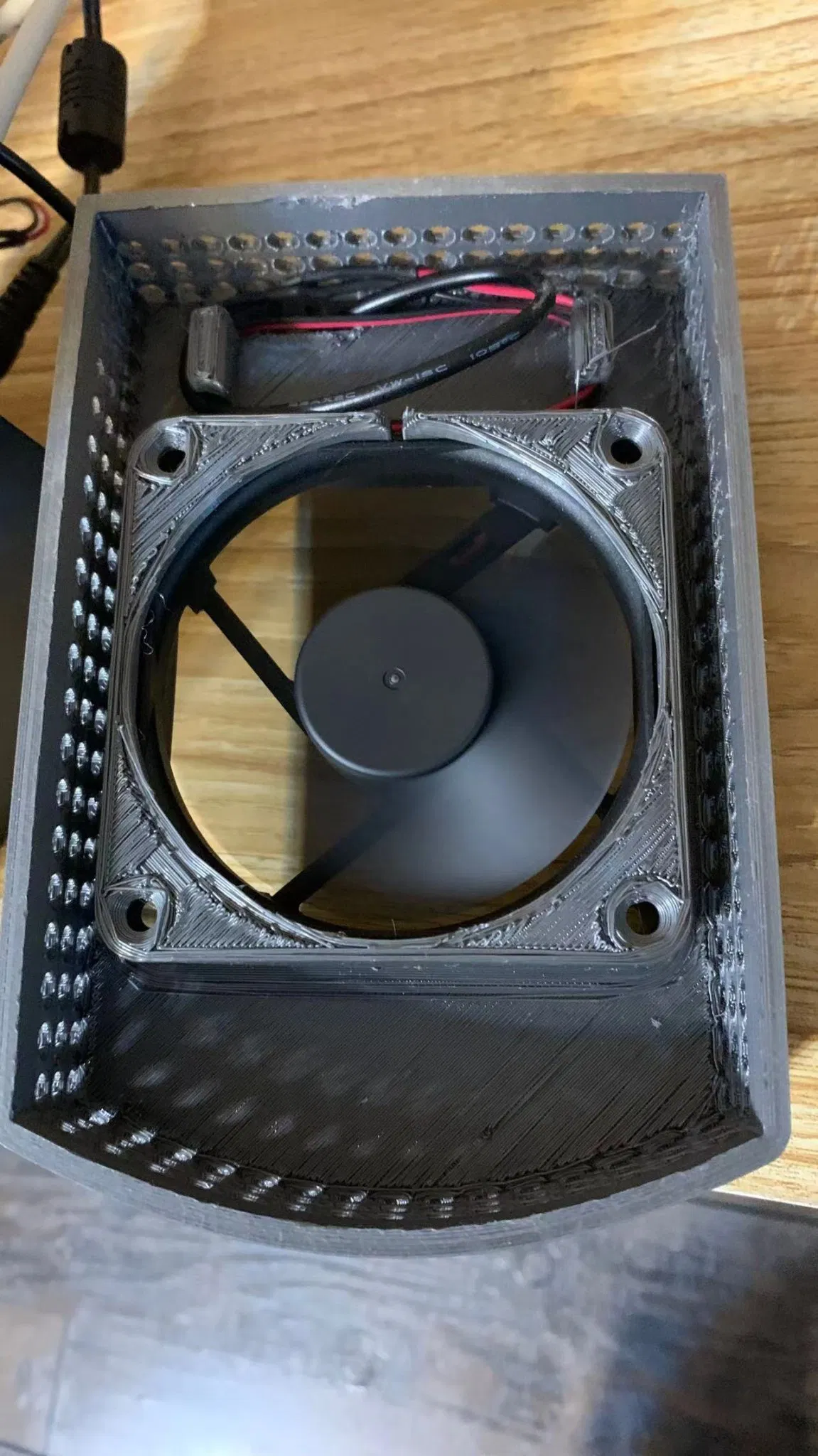

Tôi đã thiết kế một hệ thống làm mát cho Nas, sử dụng quạt im lặng 80mm, với lỗ hút khí ở dưới và các lỗ thông gió xung quanh giá đỡ. Có một ống dẫn khí 5mm giữa quạt và Nas, và ống dẫn khí có các cột 3mm ở bốn góc, cho phép đáy của Nas nhận không khí mát từ mọi hướng. Nas được đặt trực tiếp vào bệ làm mát để duy trì sự ổn định và đảm bảo độ kín của ống dẫn khí. Đáy của hệ thống làm mát có các cột dây để dễ dàng lưu trữ dây nguồn của quạt. Quạt sử dụng quạt im lặng, và bốn góc của khe quạt có các lỗ cố định bằng vít. Vì quạt được thiết kế lắp đặt từ trên xuống và có kích thước chặt chẽ, không cần sử dụng vít để cố định sau khi lắp đặt. Quạt sử dụng nguồn USB và có thể được cấp nguồn trực tiếp từ cổng USB trên bảng điều khiển phía sau của My Cloud Ex2. Tệp stl đã tải lên là phiên bản cải tiến cuối cùng."

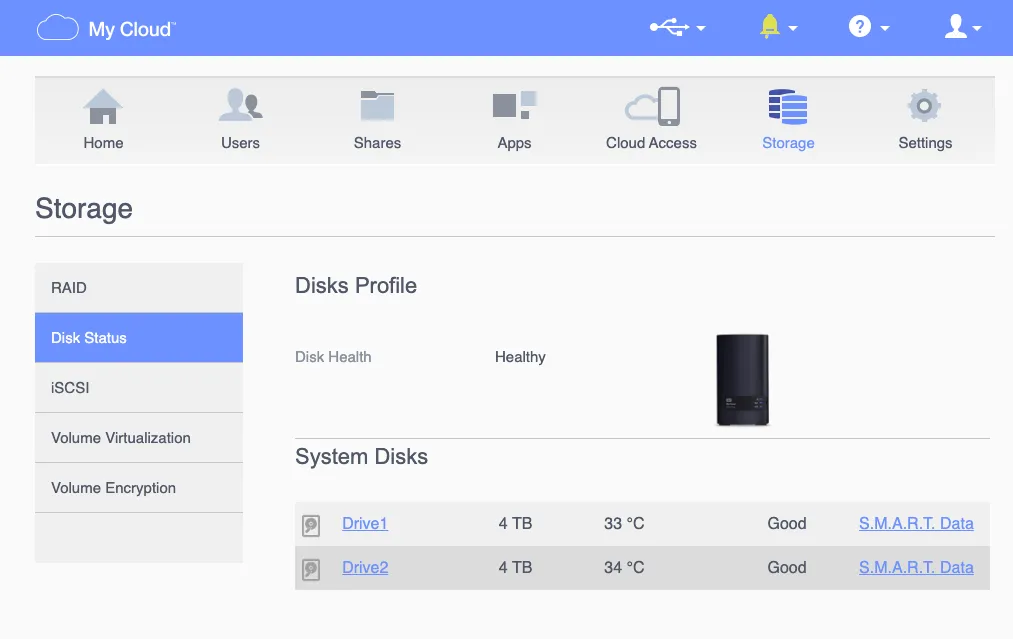

Tệp v13 là tệp phiên bản cập nhật hoàn chỉnh, và nhiệt độ ổ cứng có thể giảm xuống 30~35°C.
