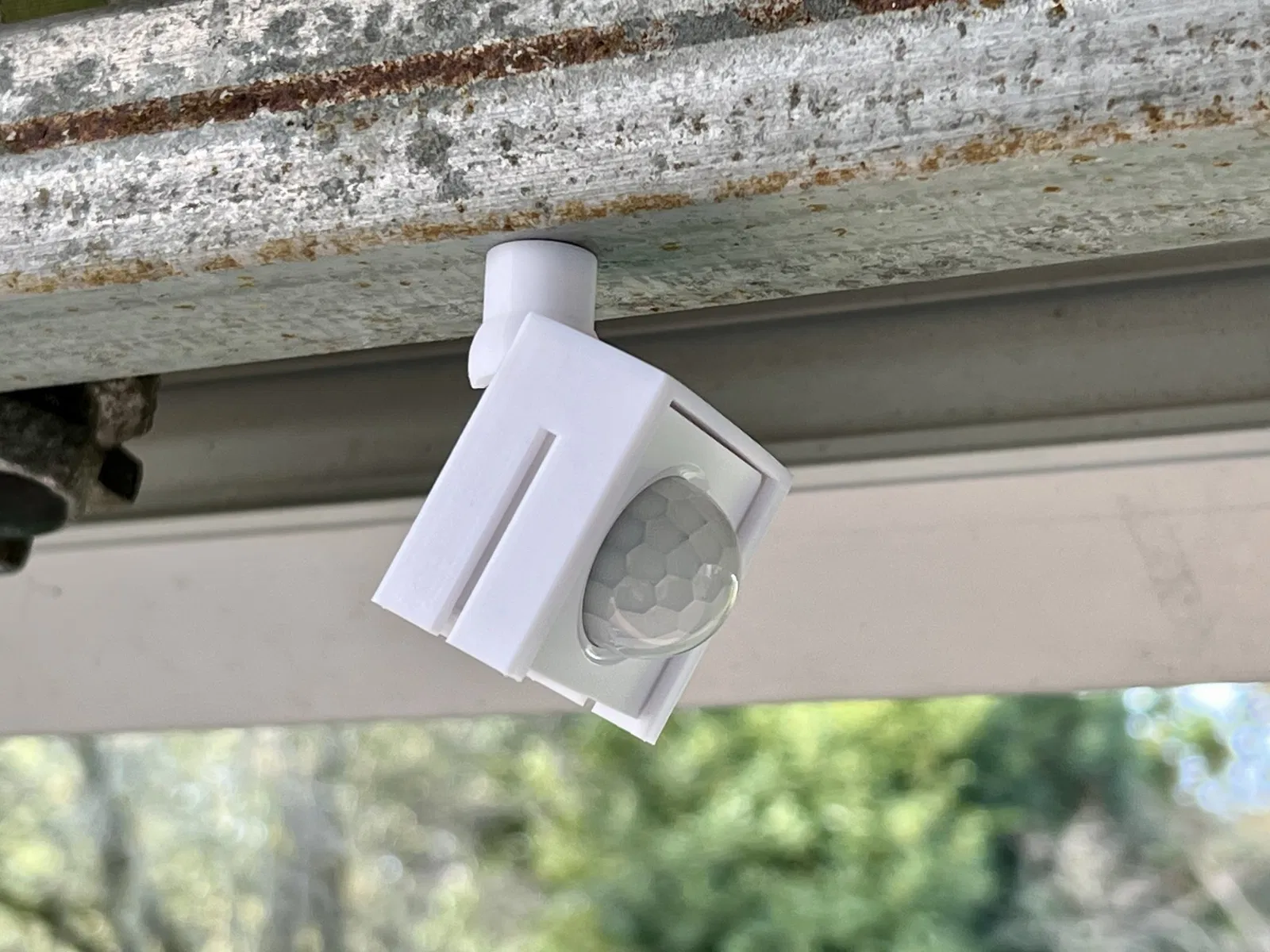

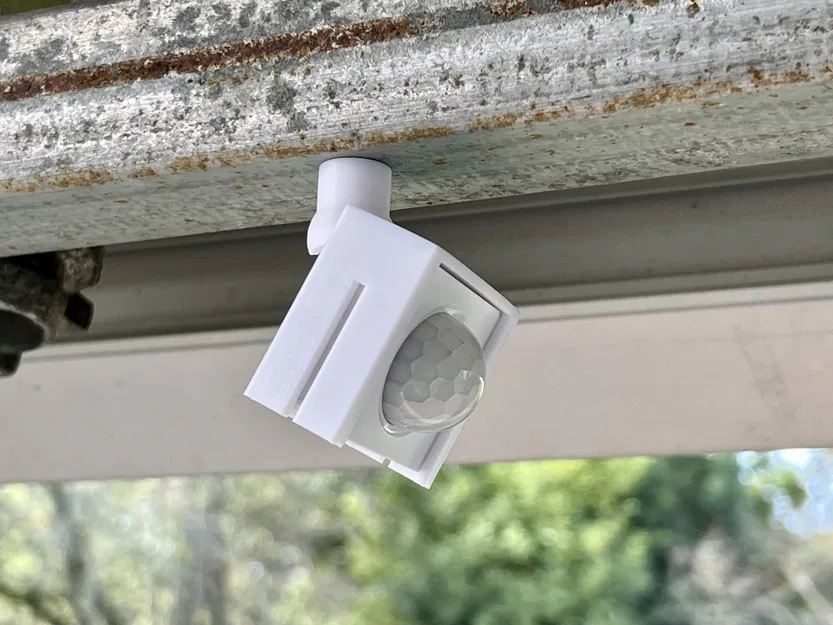

Giá đỡ cảm biến chuyển động Zigbee Sonoff SNZB-03

Giá đỡ in 3D được thiết kế để vừa vặn hoàn hảo với cảm biến chuyển động Zigbee Sonoff SNZB-03, đảm bảo sự vừa vặn và an toàn. Dù bạn thích lắp đặt cố định hơn với ốc vít hay tùy chọn linh hoạt và có thể tháo rời với nam châm, thiết kế in 3D này cung cấp một giải pháp dễ dàng và thích ứng để nâng cao chức năng của cảm biến của bạn.

Thiết kế này tương thích với thiết kế khác của tôi cho cảm biến chuyển động Ikea Tradfri.

Các tệp Fusion 360 và STEP được bao gồm để cho phép văn hóa remix :-).

Hướng dẫn in

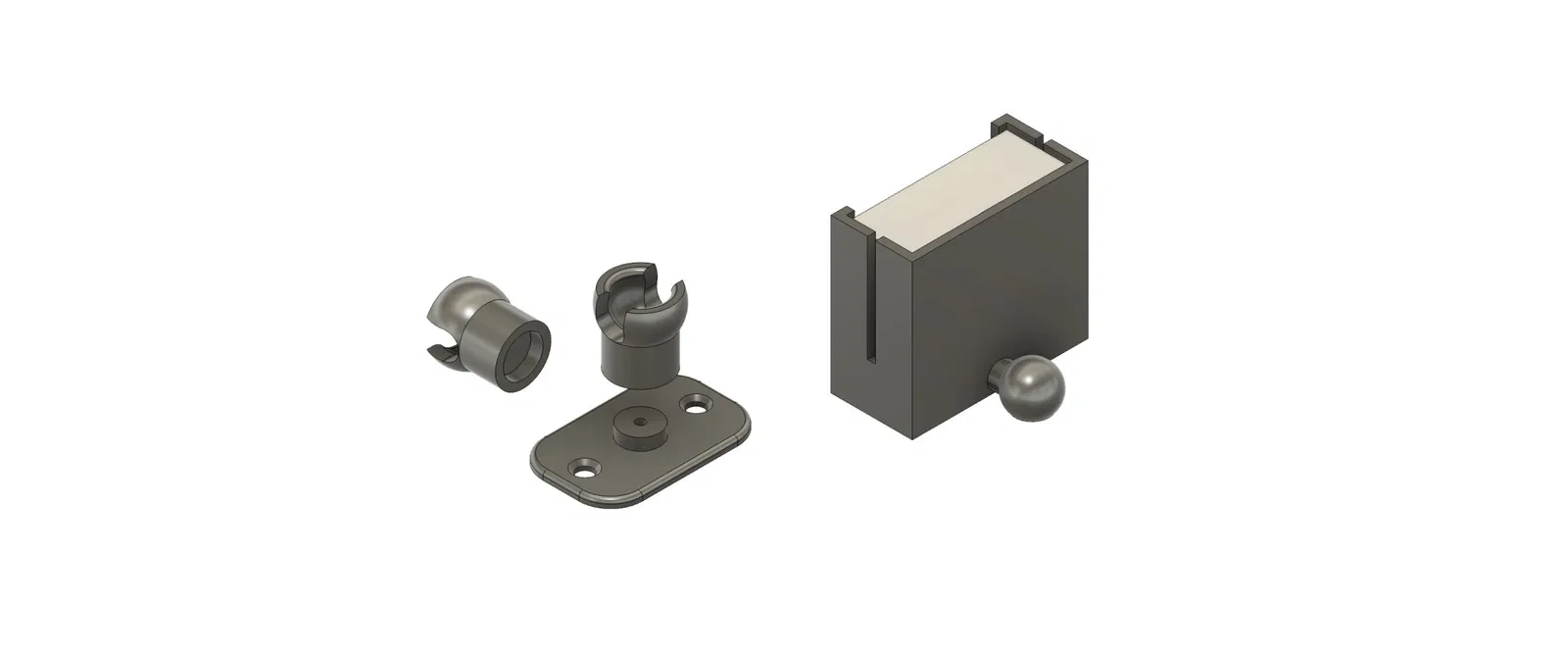

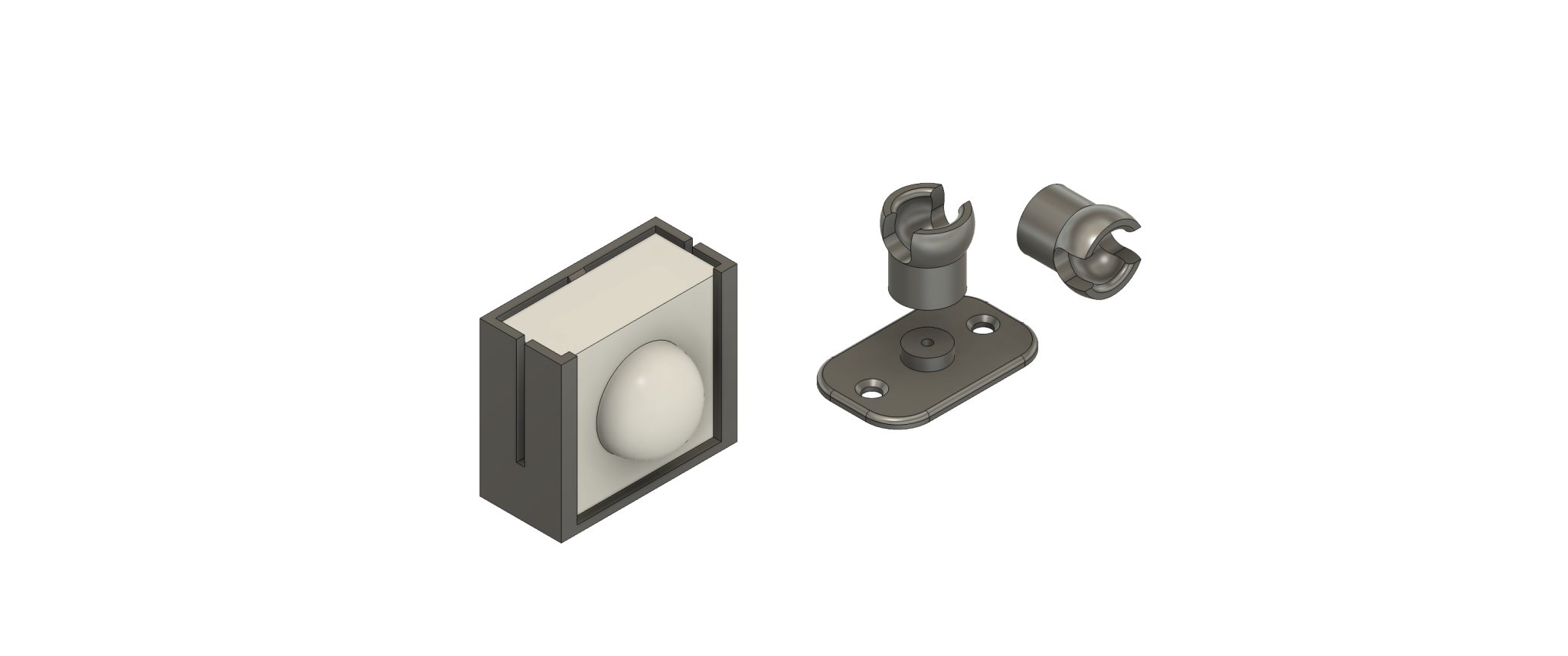

In “Holder” & “Ball joint for magnet and screw mount”, cộng với “Screw mount plate” nếu bạn muốn tùy chọn gắn ốc.

• Chất lượng lớp tiêu chuẩn .2mm
• Sợi PLA, PETG cho ngoài trời
• Không có viền
• Cần hỗ trợ cho lỗ bên trong của “Ball joint for magnet and screw mount” & “Screw mount plate”

Lắp đặt

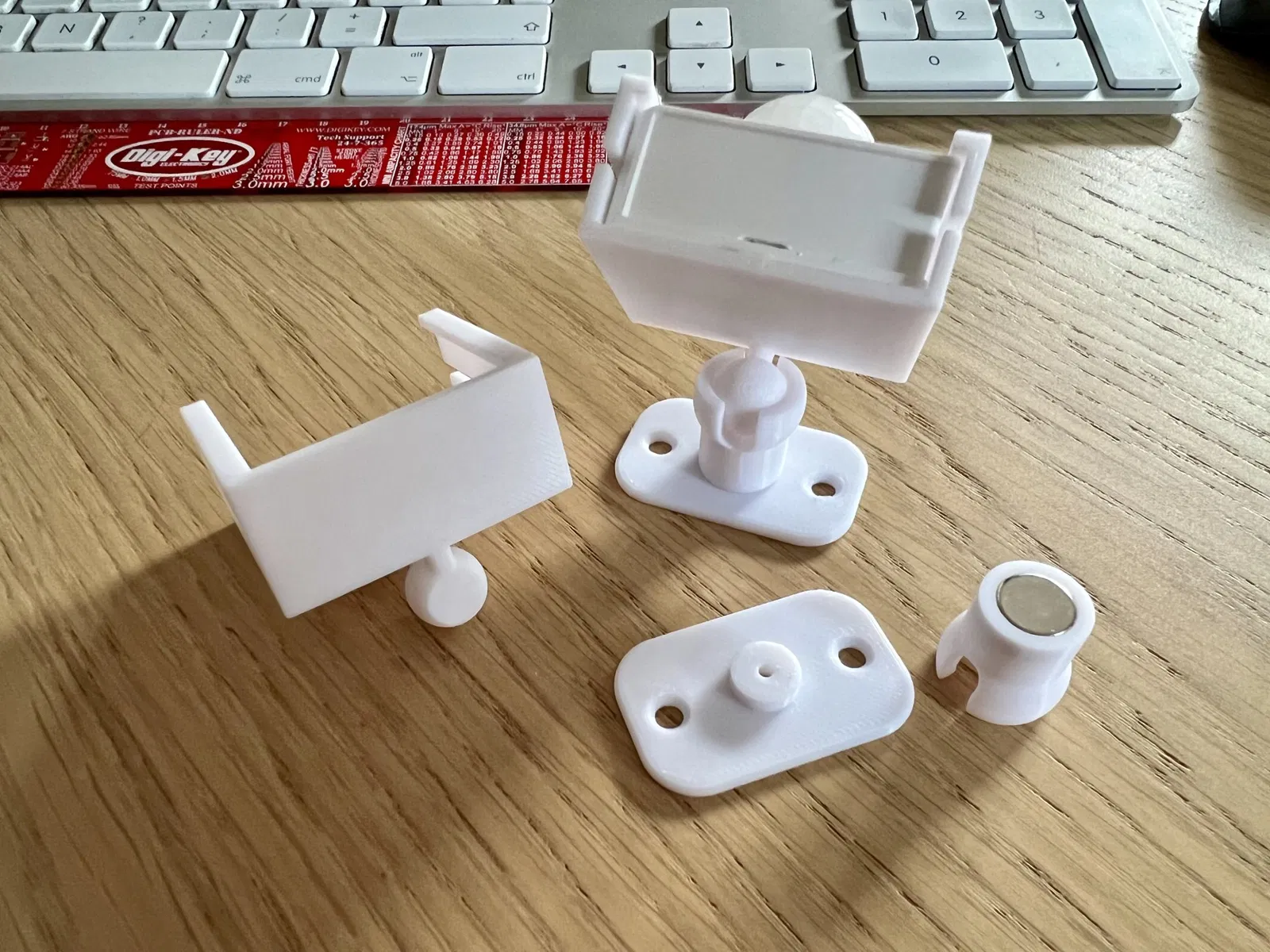

Phiên bản nam châm yêu cầu một nam châm 10x3mm để vừa vặn lý tưởng.

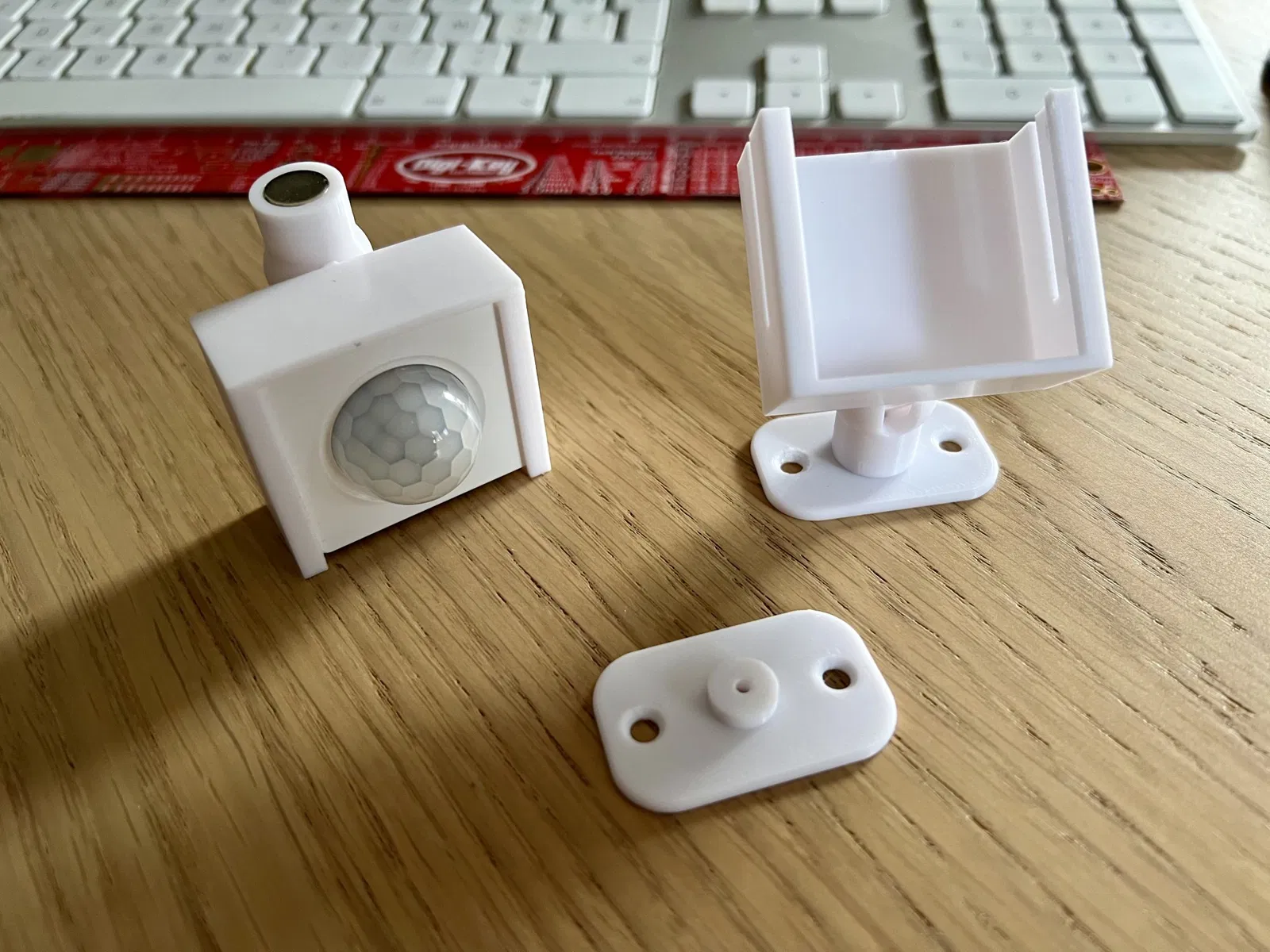

Để gắn tấm và khớp bóng trong phiên bản gắn ốc, sử dụng một ốc M2x10mm. Bất kỳ ốc M3 nào cũng có thể được sử dụng để cố định giá đỡ.

Quan trọng

Hãy cẩn thận khi lắp ráp khớp bóng, và tránh áp dụng lực quá mức để ngăn ngừa sự cố gãy.
