Giá đỡ khớp xoay cho cảm biến chuyển động và ánh sáng Tuya

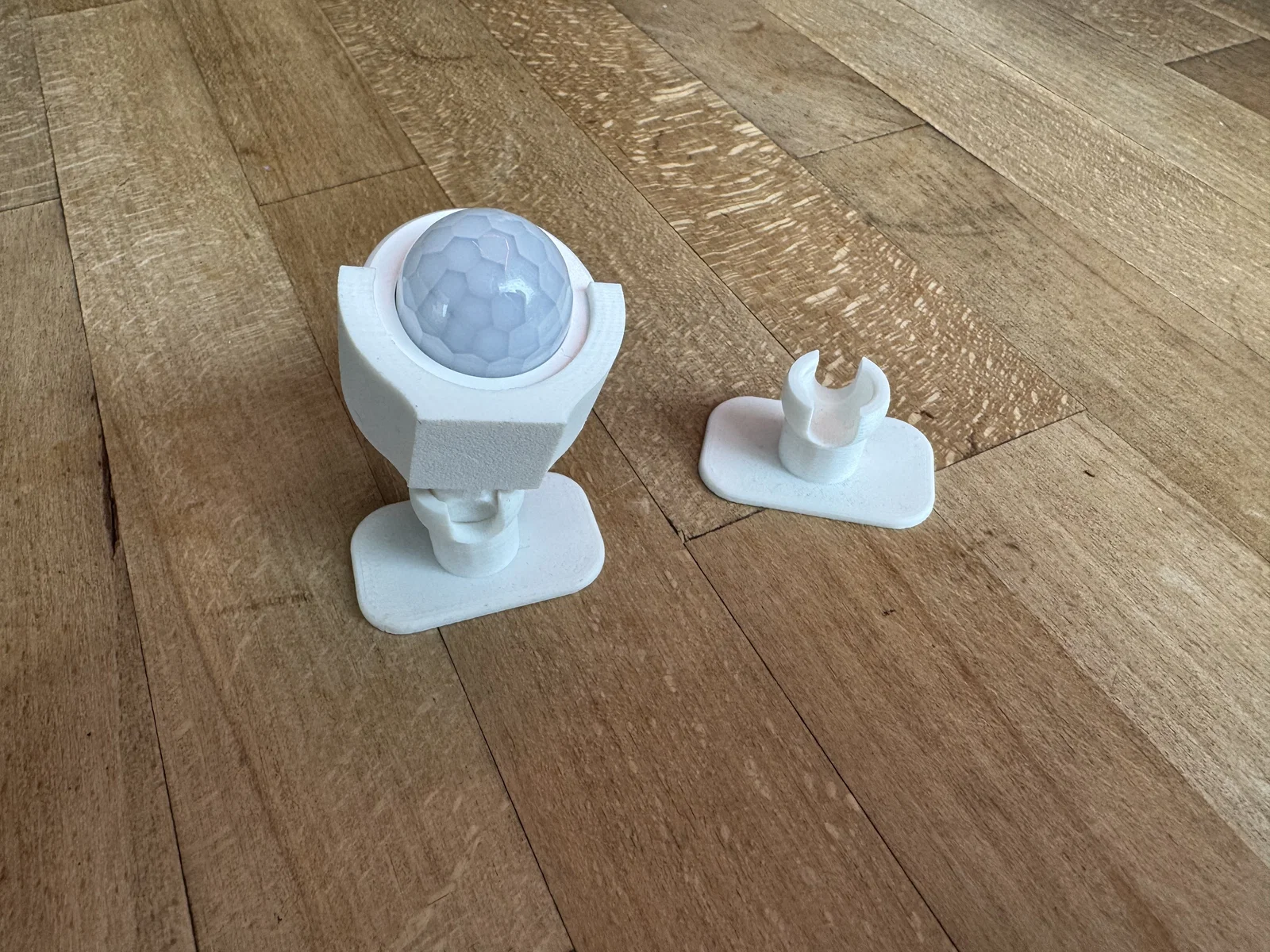

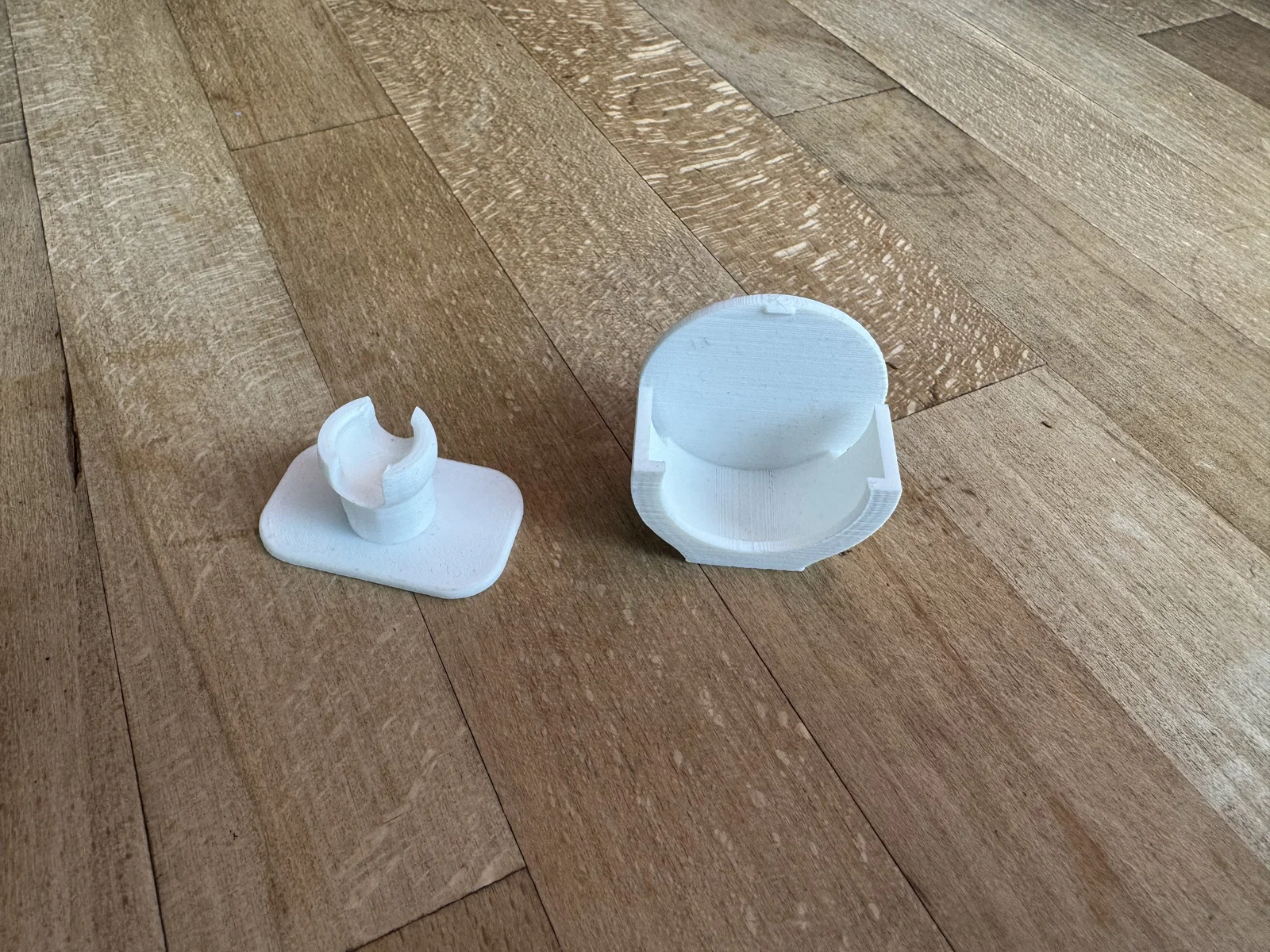

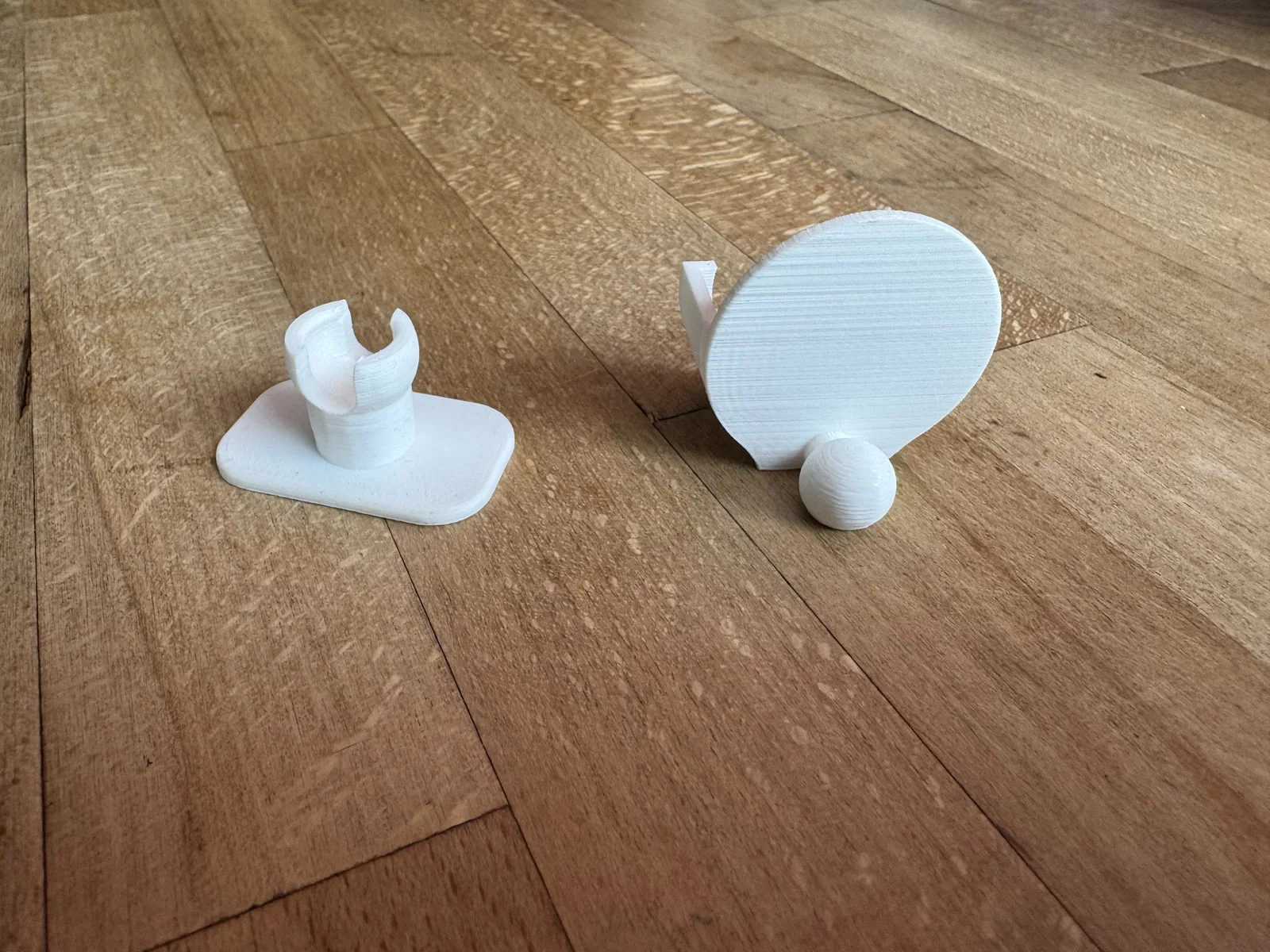

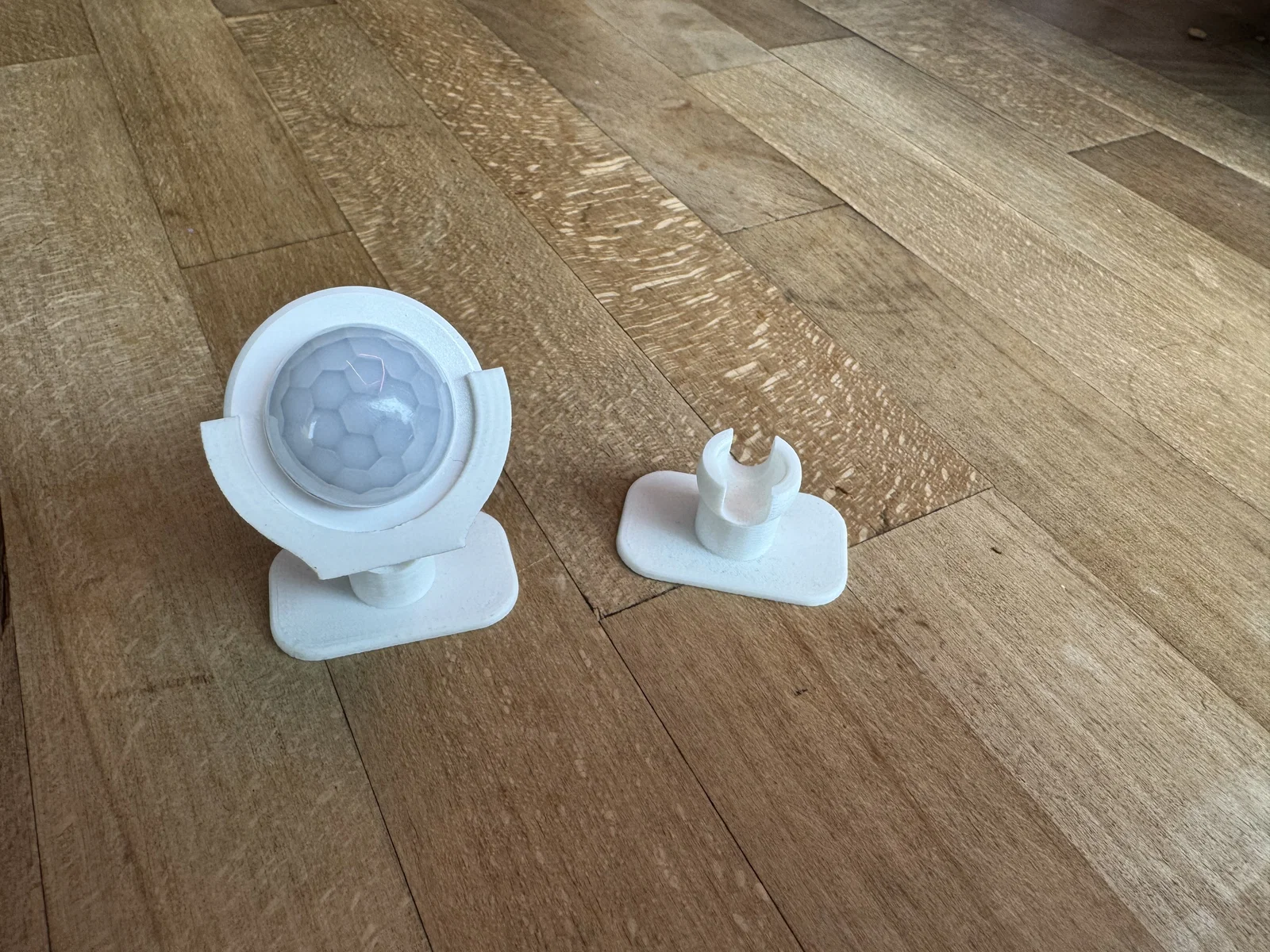

Đây là giá đỡ dành cho các loại cảm biến chuyển động Tuya tròn giá rẻ. Trước đây mình từng dùng cảm biến Sonoff SNZB-03 nhưng loại đó lại không có tính năng đo độ sáng. Vì đã có sẵn giá treo từ trước nên mình quyết định chỉnh sửa lại thiết kế để phù hợp với cảm biến mới. Bạn có thể tìm thấy mẫu gốc tại đây. Dưới đây là kích thước cảm biến của mình, phòng trường hợp bạn có loại tương tự: Đường kính vỏ: 32.5mm | Chiều cao vỏ (không tính cầu PIR): 16mm | Đường kính cầu PIR: 22.3mm | Tổng chiều cao: 28mm. Ngoài ra, mình còn bổ sung thêm một phiên bản đế mà phần tấm gắn và khớp cầu đã được đúc liền. Mình thấy góc xoay tối đa của khớp cầu hiện tại là đã quá đủ dùng rồi. Cách này giúp việc in ấn dễ dàng hơn, bạn không cần phải loay hoay với nam châm, ốc vít hay keo dán. Mình dùng băng dính hai mặt để dán đế trực tiếp lên tường nên cũng không cần đến các lỗ bắt vít. Dĩ nhiên, vì giá đỡ này tương thích với phần đế của mẫu gốc, bạn vẫn có thể tùy ý chọn cách gắn khác tùy theo nhu cầu nhé.
