Công cụ đẩy piston phanh đĩa xe đạp bằng wedge

Tác giả cmh_13634

Lượt tải
1.718
Lượt thích
184
Lượt coi
5.802
Bản remix
1
Bình luận
48

File 2 359,6 KB

  • Brake_piston_spreader_26mm_1766202844.stlSTL · 179,8 KB
  • Brake_piston_spreader_19mm_1766202845.stlSTL · 179,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

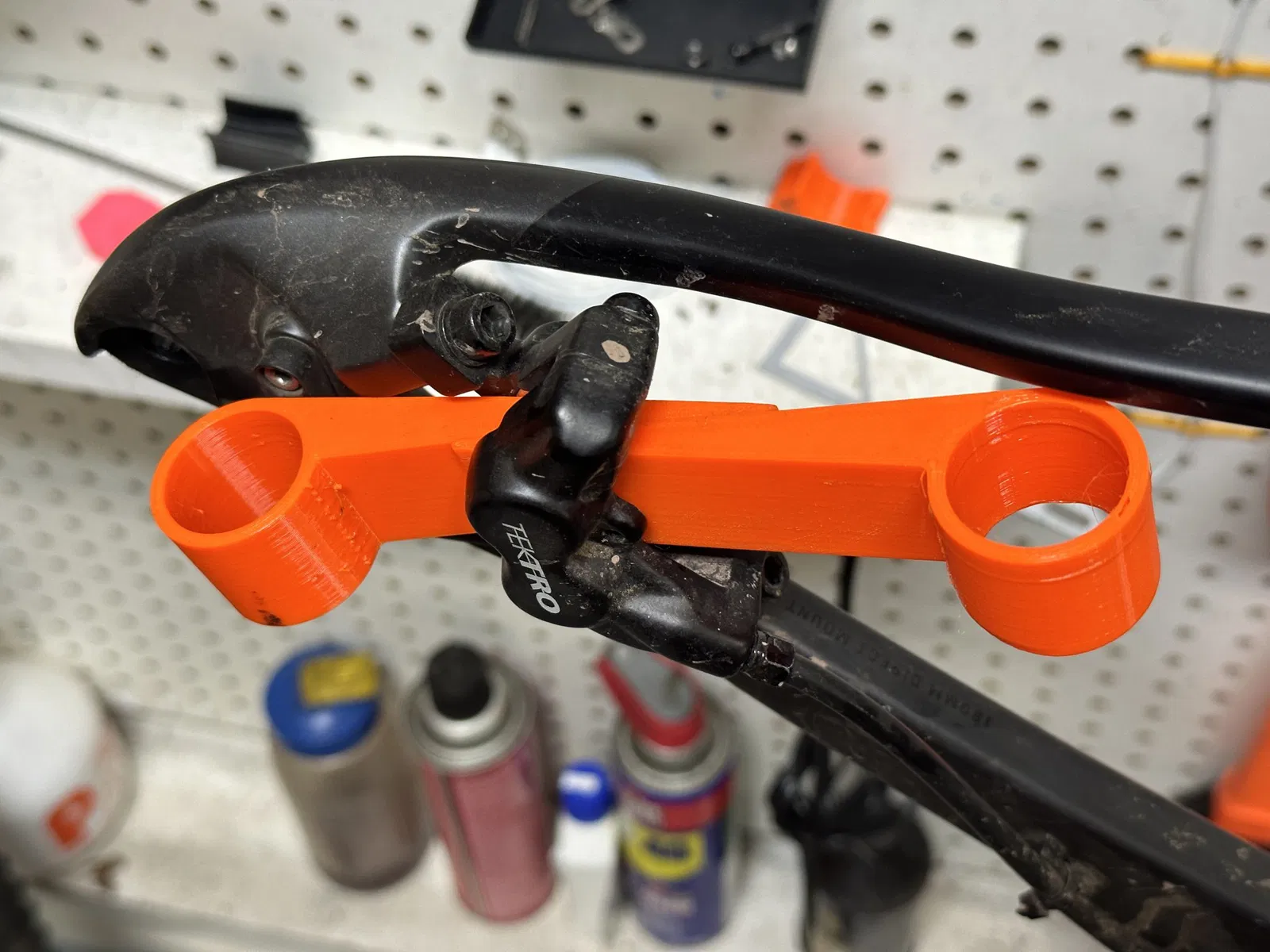

Wedge để ấn piston kẹp phanh đĩa trở lại vào thân kẹp trong quá trình bảo trì. In hai cái, sử dụng chúng theo cặp. Chèn từ hai bên đối diện của kẹp, đẩy chúng lại với nhau, sau đó sử dụng các lỗ ngón tay để gỡ bỏ chúng. Nhanh chóng và dễ dàng, dễ hơn so với việc sử dụng cần gạt lốp.

Hai độ rộng - tiêu chuẩn 26mm và hẹp 19mm. Tiêu chuẩn phù hợp với bất kỳ thứ gì từ các kẹp 2 piston đường Shimano/MTB sử dụng đệm K/L cho đến phanh bốn piston. Nếu bạn chỉ sử dụng phanh 4 piston, hãy tăng kích thước theo hướng Z đến độ rộng bạn cần. Hẹp 19mm phù hợp với các kẹp không tải đệm từ trên xuống, chẳng hạn như các kẹp Shimano thấp hơn sử dụng đệm B, hoặc các kẹp 4 piston của Magura với các khe tách và đệm riêng cho mỗi piston.

Cũng có sẵn trên cửa hàng Etsy của tôi.

Hướng dẫn in

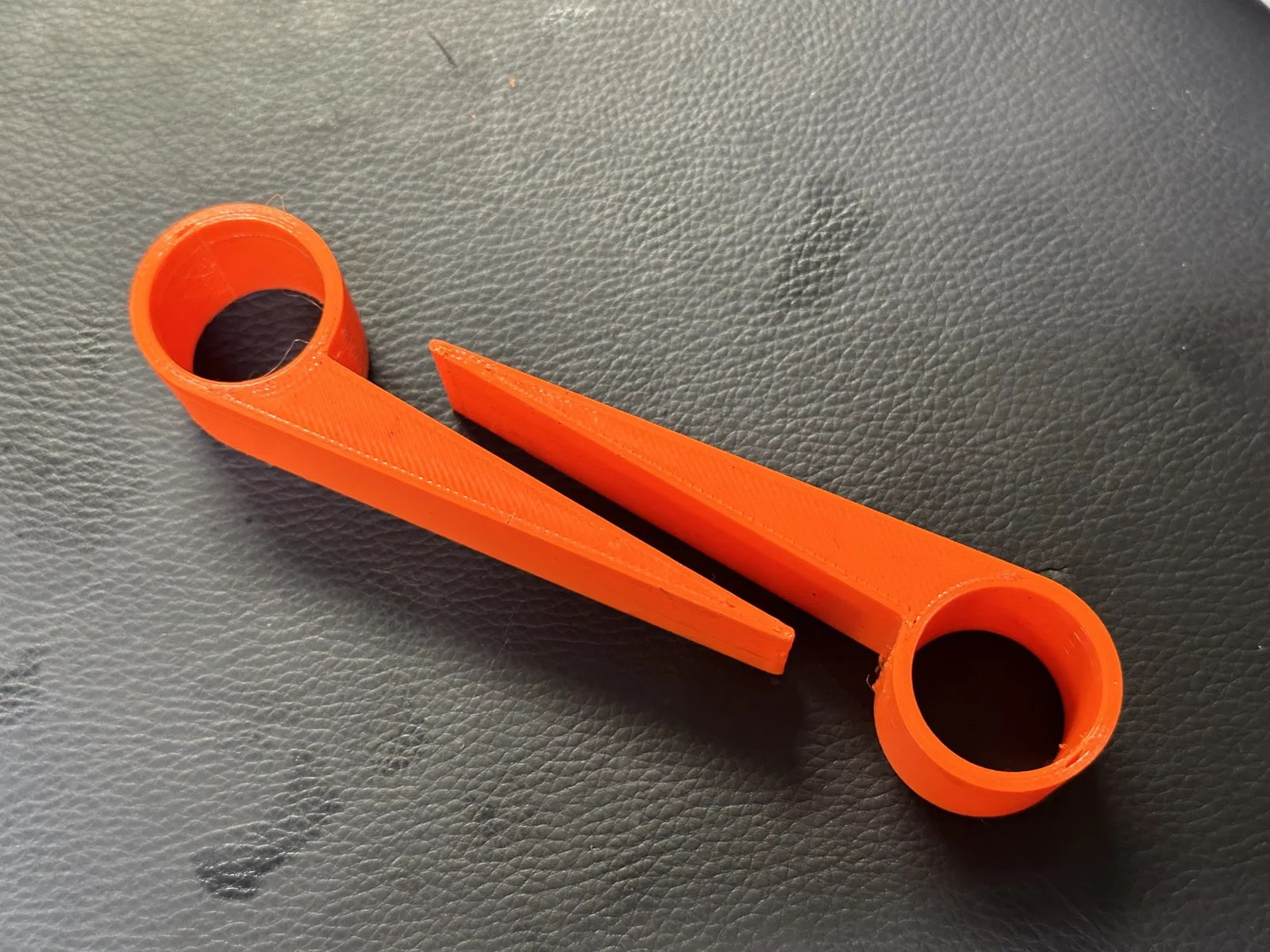

In hai cái! Điều này có thể hoạt động tự nó nhưng nó sẽ hoạt động tốt hơn rất nhiều khi là một cặp khớp nhau.

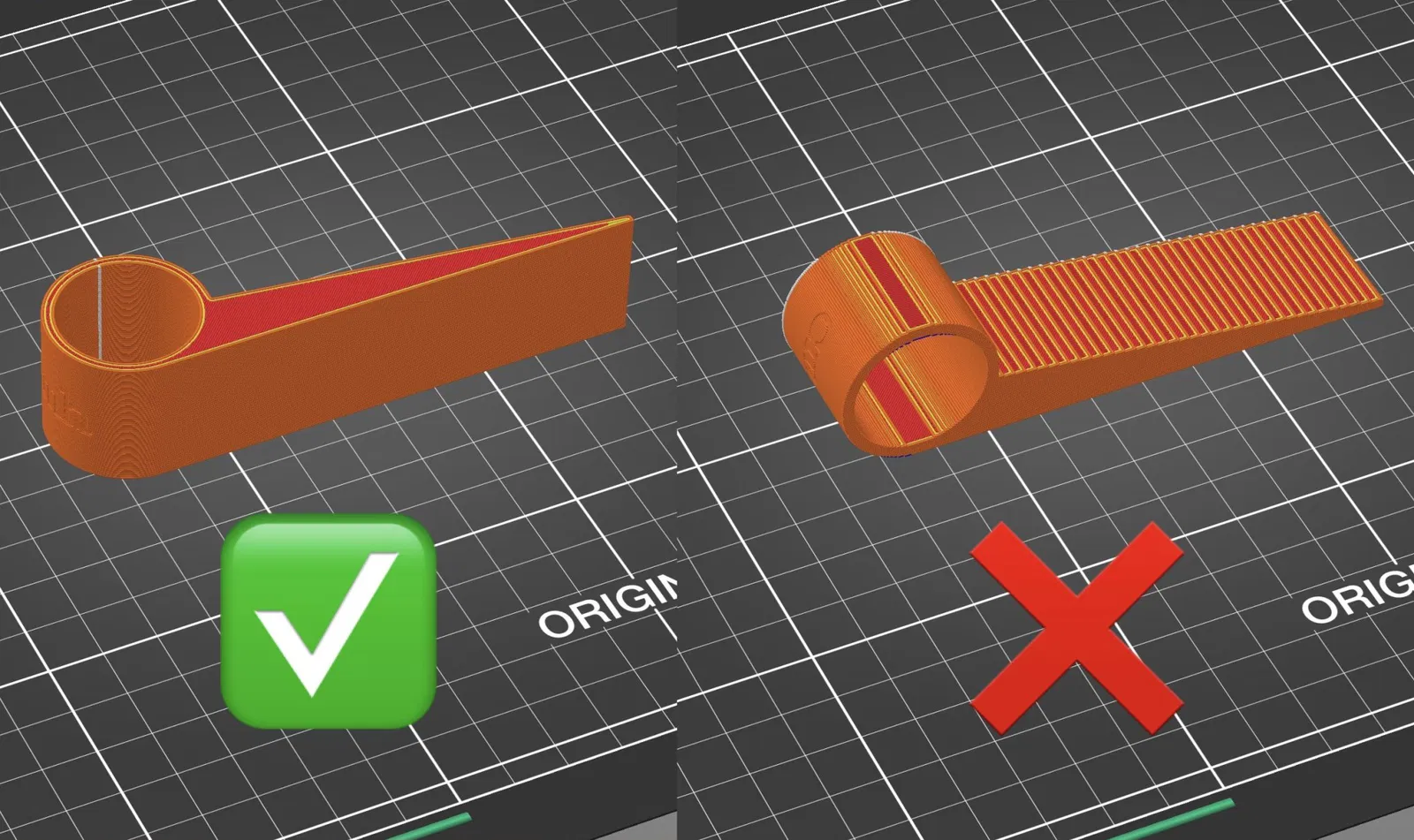

In ở bên hông (nên tải theo hướng đúng) để cả hai bề mặt của wedge có một lớp hoàn thiện đồng nhất, mịn màng. Chiều cao lớp, vỏ, độ đầy, có thể hoàn toàn là bất cứ thứ gì bạn muốn vì chúng không cần độ bền đặc biệt cao.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
359,6 KB
File lớn nhất
179,9 KB
