Bảng lưng Zero-Y với hệ thống làm mát cho máy ép Sprite

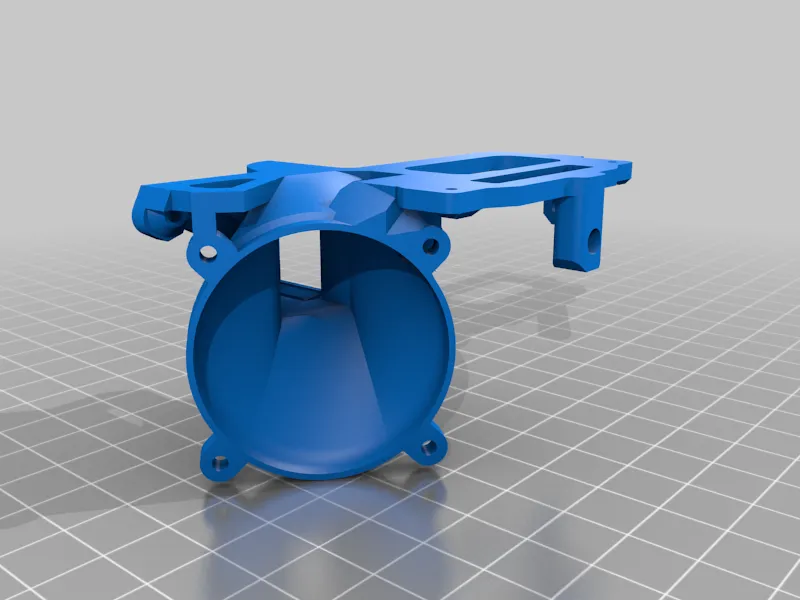

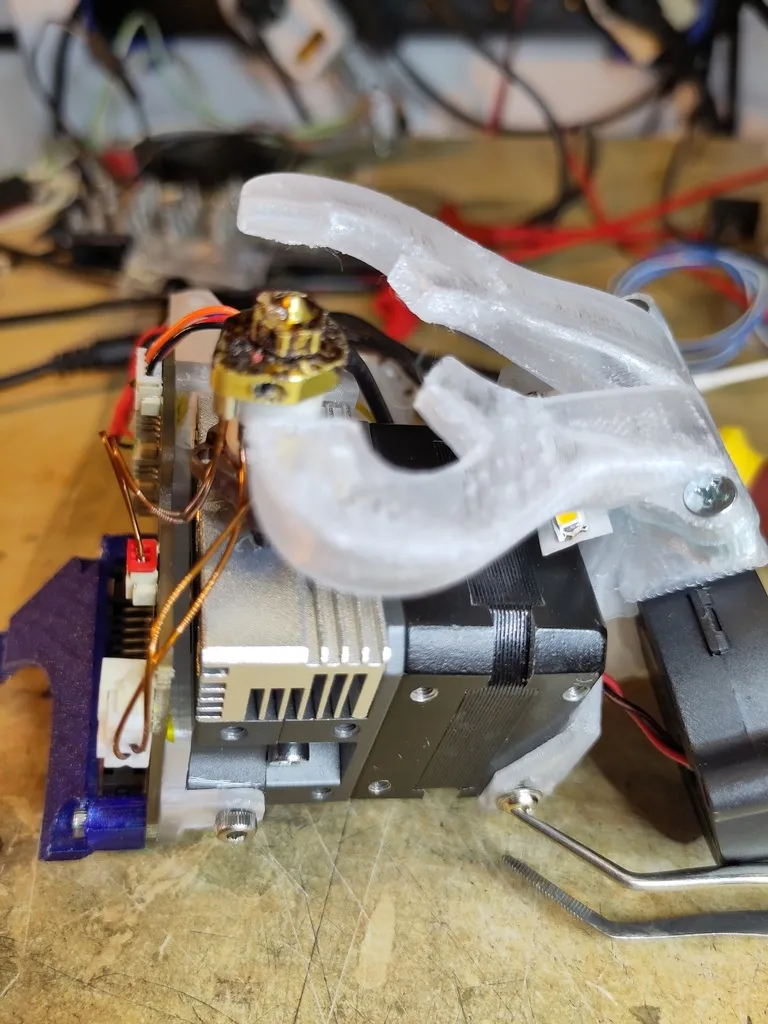

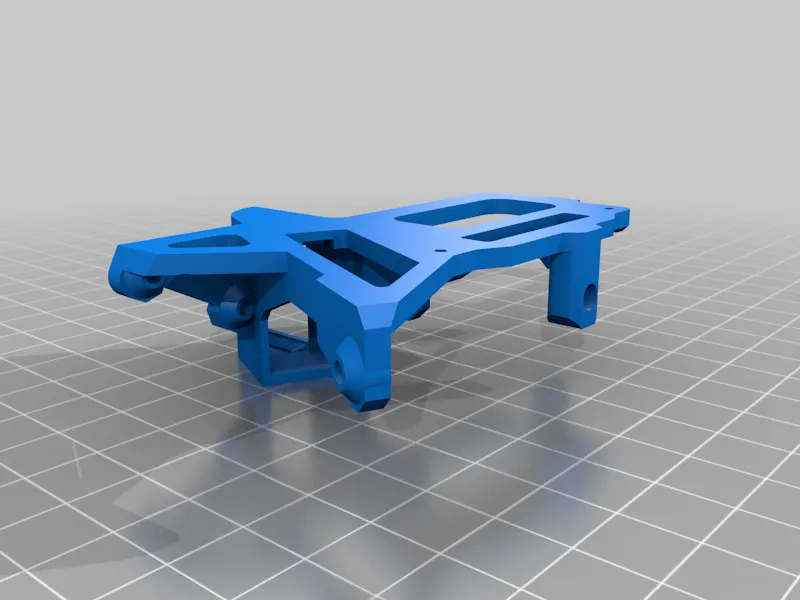

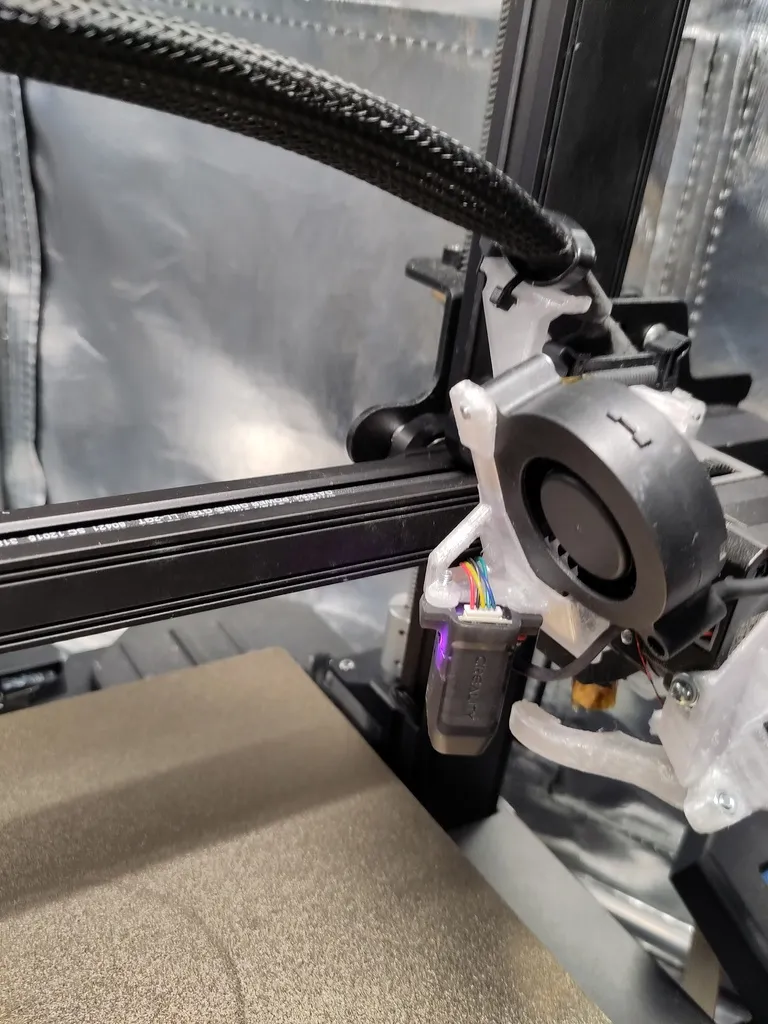

Đây là một tấm lưng zero-Y cho các extruder sprite với hotend chiều dài volcano. Nó hoạt động rất tốt với hotend K1. Nó cố gắng giữ cho x-offset nhỏ nhất có thể bằng cách sử dụng không gian chéo. Quạt làm mát và cảm biến cần nằm bên trái, để bên phải vẫn có thể tiếp cận với các vít cố định toàn bộ cụm extruder.

Điều duy nhất mà nó làm khác với các tấm lưng khác mà tôi đã thấy là nó cũng sử dụng mặt sau của bộ tản nhiệt để làm mát. Để đạt được điều này, có một vít M3, giữ phần dưới của PCB sát vào tấm lưng, mà tôi cho là không cần thiết và phải được thay thế bằng một cái ngắn hơn. Bạn cũng có thể sử dụng tệp "unneccessary spacer" để gắn vít gốc, nhưng nó sẽ cản trở luồng không khí một chút.

Nó cũng có một hướng dẫn để đặt ống PTFE vào, cho các thiết lập reverse bowden. Tôi thấy rằng nó giúp rất nhiều với độ nhất quán trong các bản in lớn hơn, đặc biệt là vasemode.

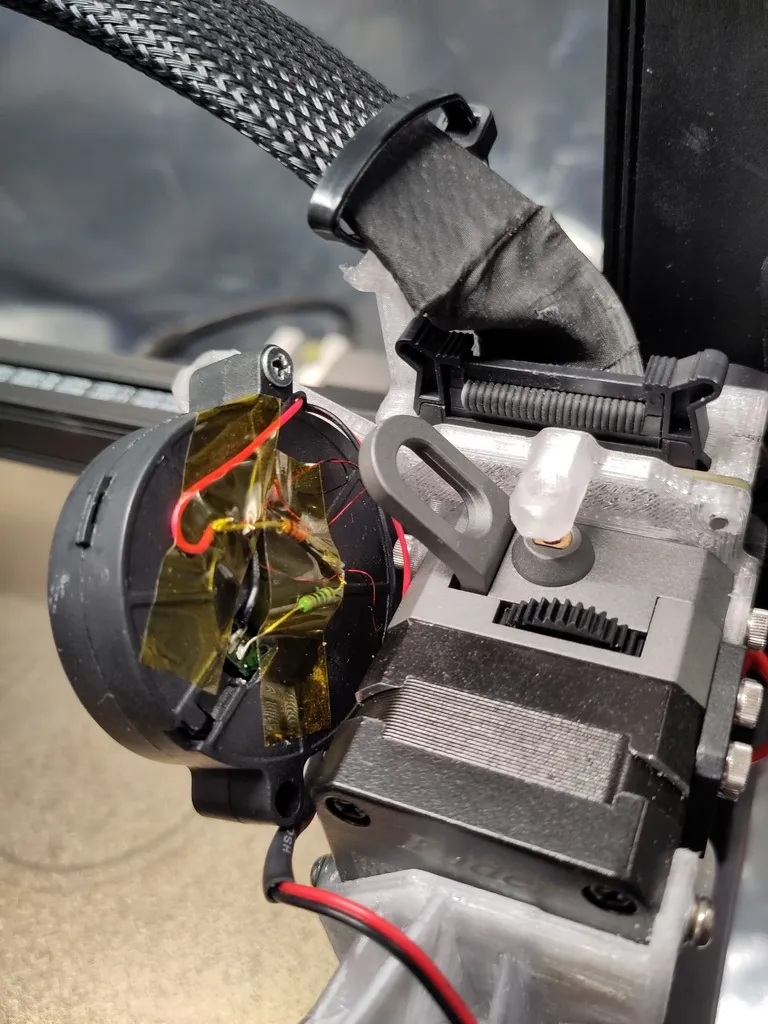

Tôi chạy quạt 5015 của mình ở 12V với một diode zener 12V nối tiếp và một điện trở 200 Ohm để giảm tiếng ồn vì làm mát theo cách này là hơn đủ. Nó cần phải là một diode zener có công suất lớn hơn bình thường, của tôi có 1.3W. Có một sự giảm 12V qua Zener, vì vậy tôi sử dụng nó để cấp nguồn cho 3 LED từ một dải đèn LED 12V tìm thấy từ rác như một đèn vòi.

Đèn vòi miễn phí từ năng lượng miễn phí! ;-)

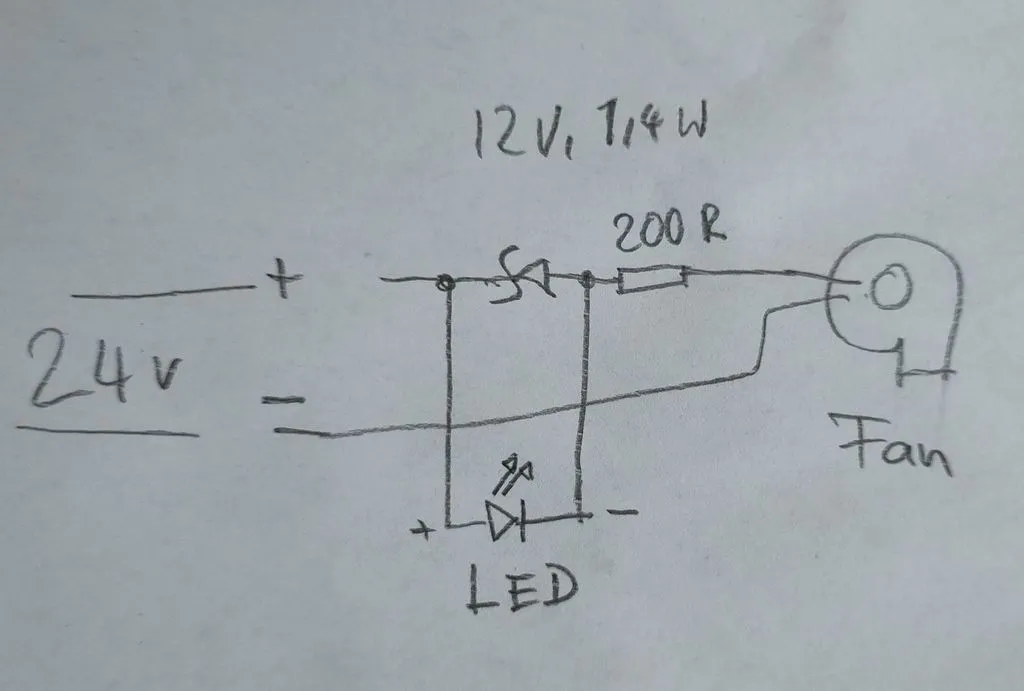

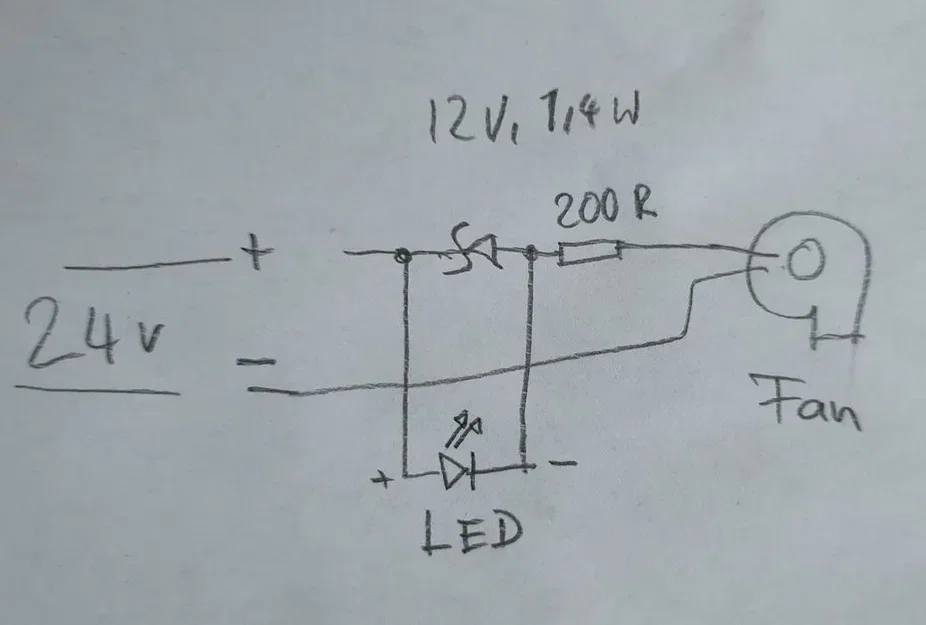

Tôi sẽ thêm một bản phác thảo nhỏ về cách đấu dây để làm cho nó dễ hiểu hơn. Một điều quan trọng cần nhớ là, quạt nên tiêu thụ dòng điện nhiều hơn LED, nếu không thì mạch sẽ không hoạt động như mong muốn và quạt sẽ thấy hơn 12 Volt. (Đó là một vấn đề với quạt Noctua 4020) Nếu bạn không cảm thấy tự tin về điện tử, hãy tìm ai đó biết, hoặc đừng thực hiện sửa đổi này, dù sao đi nữa, tôi không chịu trách nhiệm nếu nhà bạn bị cháy.

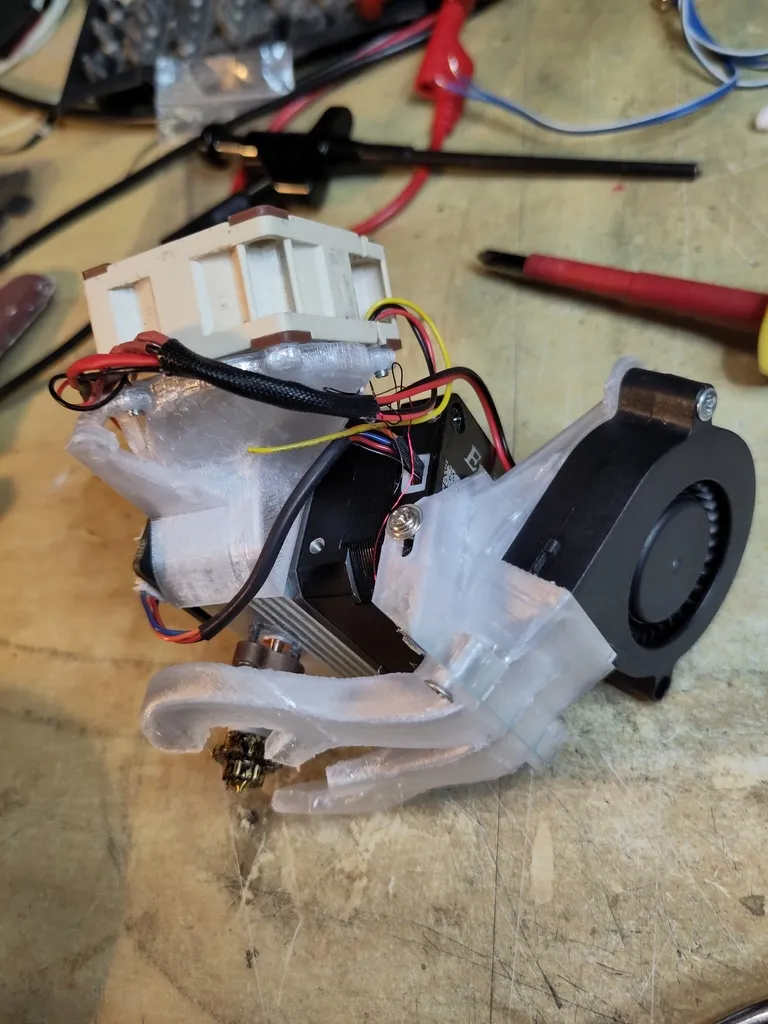

Tôi đã làm hai phiên bản, một cho quạt trục 4020, và một cho quạt hướng trục 5015. Cả hai đều đã được thử nghiệm và hoạt động tốt.

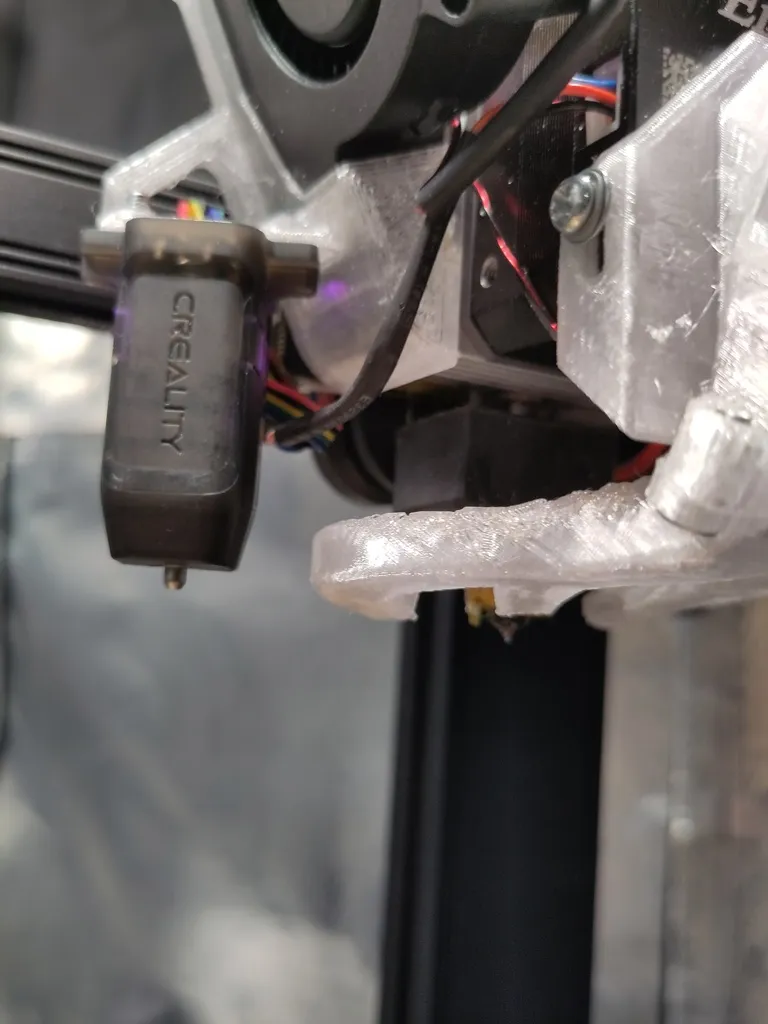

Nếu bạn sử dụng cr-touch, một góc của bề mặt lắp đặt cần được mài một chút, cảm biến bl-touch vừa khớp ngay. Ngược lại, bl-touch của tôi dài hơn một chút so với cr touch, điều này hoạt động tốt với vòi phun đi kèm với đầu nóng K1. Nếu nó quá dài trong trường hợp của bạn và có nguy cơ chạm vào bản in của bạn, tôi sẽ thử làm ngắn lại bằng một cái dũa, các chân thay thế thì rẻ, nếu bạn cần chúng.

Các lỗ được thiết kế để tự khoan. Thay vì điều chỉnh lại bản in, tôi sẽ khuyên bạn nên in chúng nhỏ hơn kích thước và mở rộng chúng bằng khoan, nếu cần. Đặc biệt, các lỗ 2mm cho hai vít M2.5 rất khó điều chỉnh và rất dễ khoan đến kích thước.

In bằng PETG, PCTG, ABS ASA hoặc các loại filament chịu nhiệt khác @ chiều cao lớp 0.2mm. Hỗ trợ dạng cây, chỉ trên bề mặt xây dựng. Bạn có thể chặn hỗ trợ cho phần nhỏ, nơi mà đầu nối ribbon 24 pin được hàn, cầu nối hoạt động tốt cho khoảng cách nhỏ đó.

Vị trí và ống dẫn quạt được lấy cảm hứng từ bảng lưng của Lasse Lauesen Vì vậy, tôi sẽ trích dẫn anh ấy như một nguồn, nhưng nó dựa trên ý tưởng, bản vẽ và kích thước của riêng tôi.

Mái che làm mát phần là cái này
