Adapter Oculus Quest cho tai nghe Rift CV1 (không cần ốc vặn)

Tác giả RecursionLabs_618432

Lượt tải
9
Lượt thích
2
Lượt coi
308

File 4 894,4 KB

  • large_display_oculus_quest_-_rift_headphones_right_473616_1765625527.stlSTL · 546,4 KB
  • Cv1_to_Quest_Headphone_Screw_1765625528.stlSTL · 85,8 KB
  • Oculus_Quest_-_Rift_Headphones_Left_1765625528.stlSTL · 131,1 KB
  • Oculus_Quest_-_Rift_Headphones_Right_1765625529.stlSTL · 131 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một bản remix của Adapter do hadtstec tạo ra tại đây: https://www.thingiverse.com/thing:3652427

Bản gốc yêu cầu bạn mua Ốc vặn tai hồng (M3 Knurled Thumb Nuts), thứ mà có thể khó tìm ở một số nơi. Tôi đã thiết kế một con ốc/đai ốc in 3D tương tự như ốc CV1 gốc để gắn tai nghe. Nó dễ lắp và giữ rất chắc. Phần cứng duy nhất cần thiết là các jack cắm âm thanh 3.5mm có thể tìm thấy ở bất kỳ đâu, hoặc lấy từ thiết bị âm thanh cũ, cùng với một ít dây điện.

Hướng dẫn (hình ảnh có trong bài đăng)

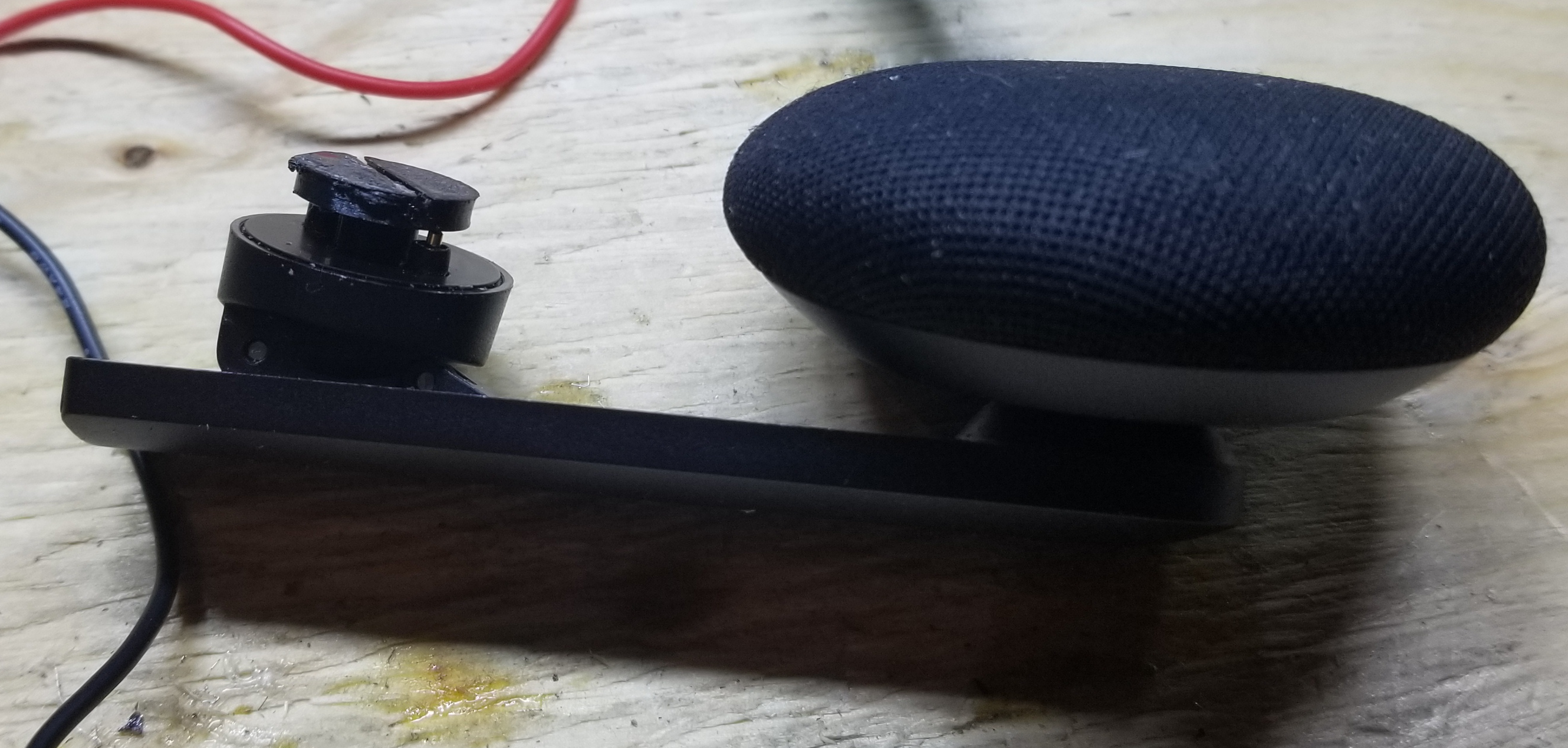

  • Nhẹ nhàng vặn con ốc in 3D thẳng vào tai nghe CV1. Thao tác này sẽ tạo ren (vặn được in hơi nhỏ hơn một chút để có khoảng trống tạo ren). Nếu tốn nhiều công sức, có nghĩa là bạn đang làm sai vì nó nên được vặn vào khá dễ dàng với PLA (hoặc PLA+).

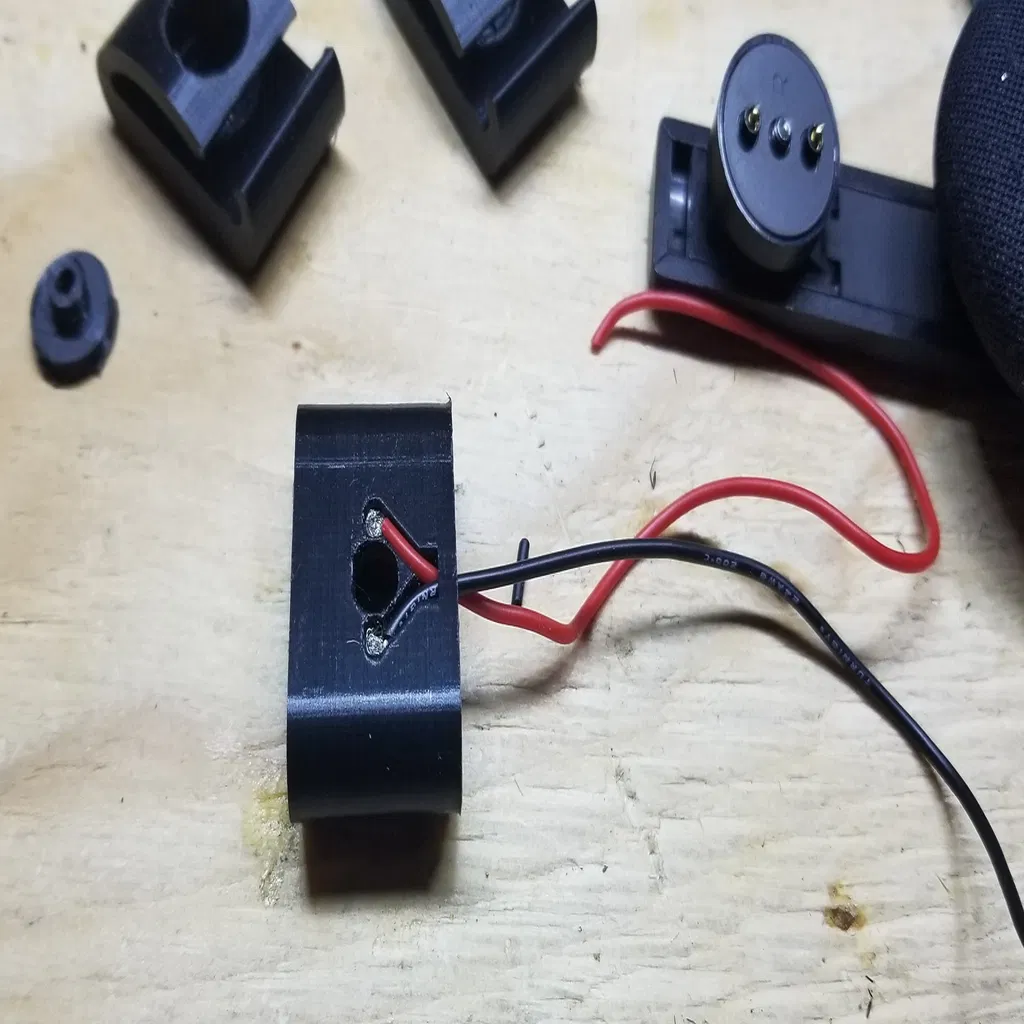

  • Sử dụng một ít dây bện (dây 24 Gage hoạt động tốt), tuốt gần một ngón tay cái và cuộn/nén dây bện vào bên trong lỗ ở các đầu (xem hình). Đây sẽ là điểm kết nối cho các đầu nối CV1 dạng lò xo.

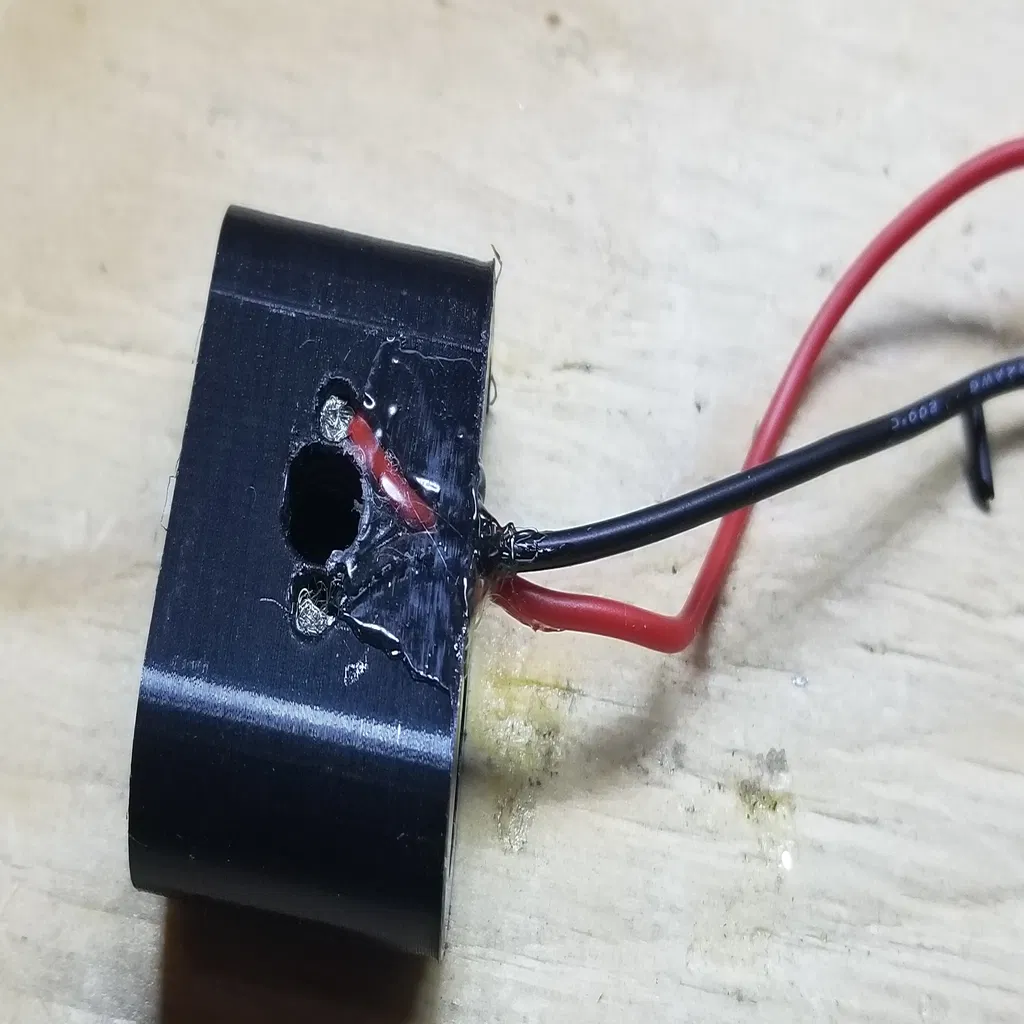

  • Cho một lượng nhỏ keo nến (hot glue) vào các rãnh dẫn dây để cố định dây. Không được dán keo vào các đầu nối cuối cùng. Nếu không có keo nến, bạn có thể thử các cách khác (như dùng nhựa in 3D để nung chảy vào).

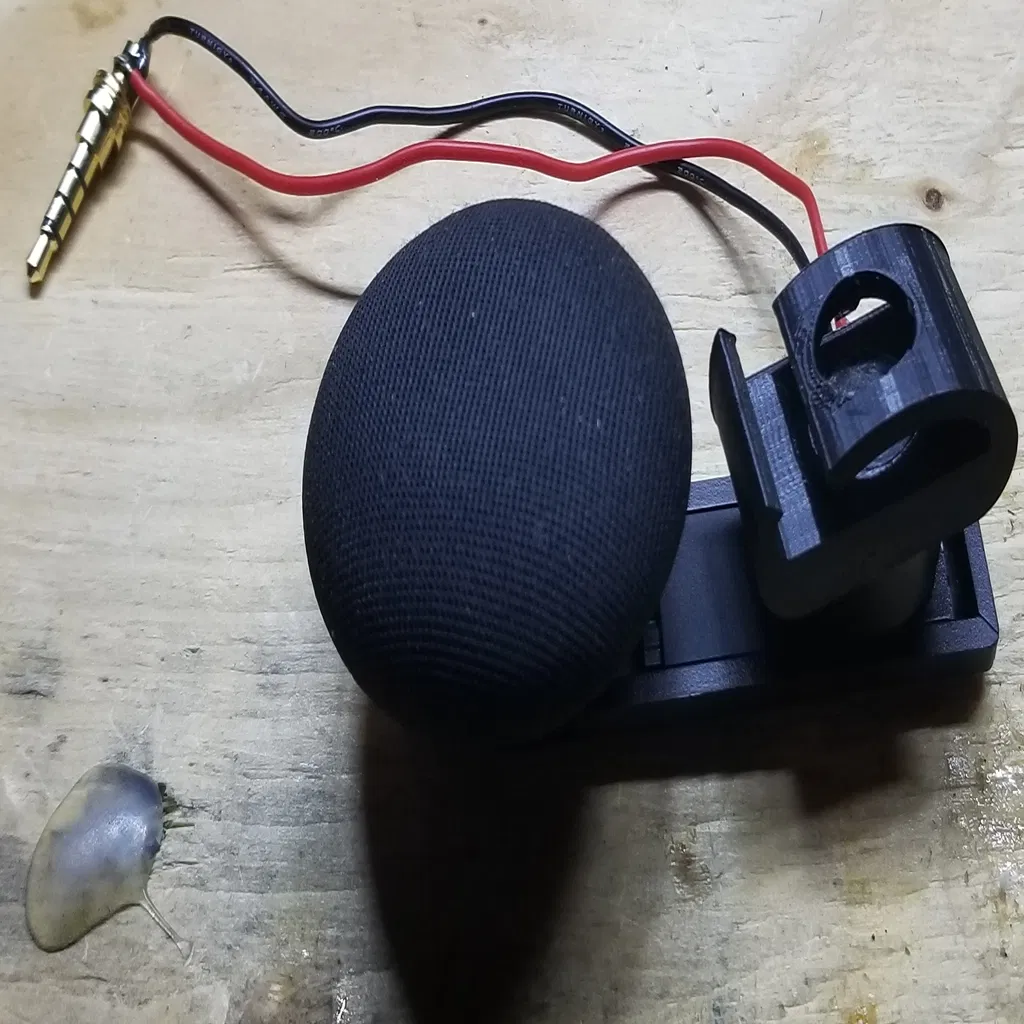

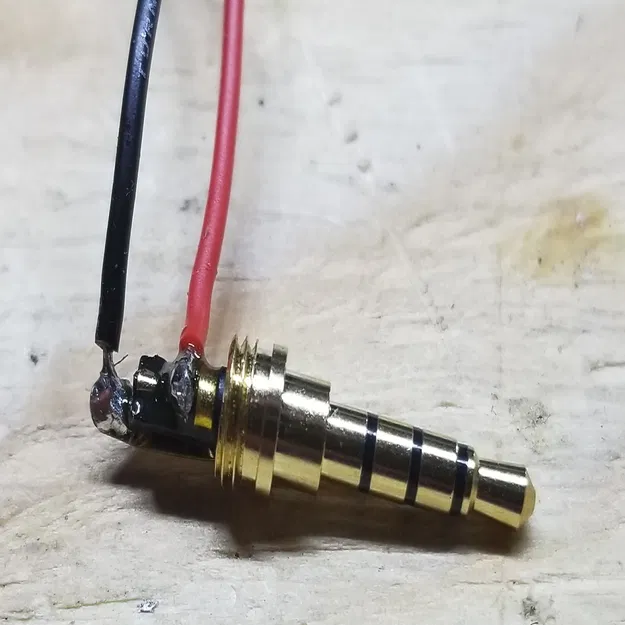

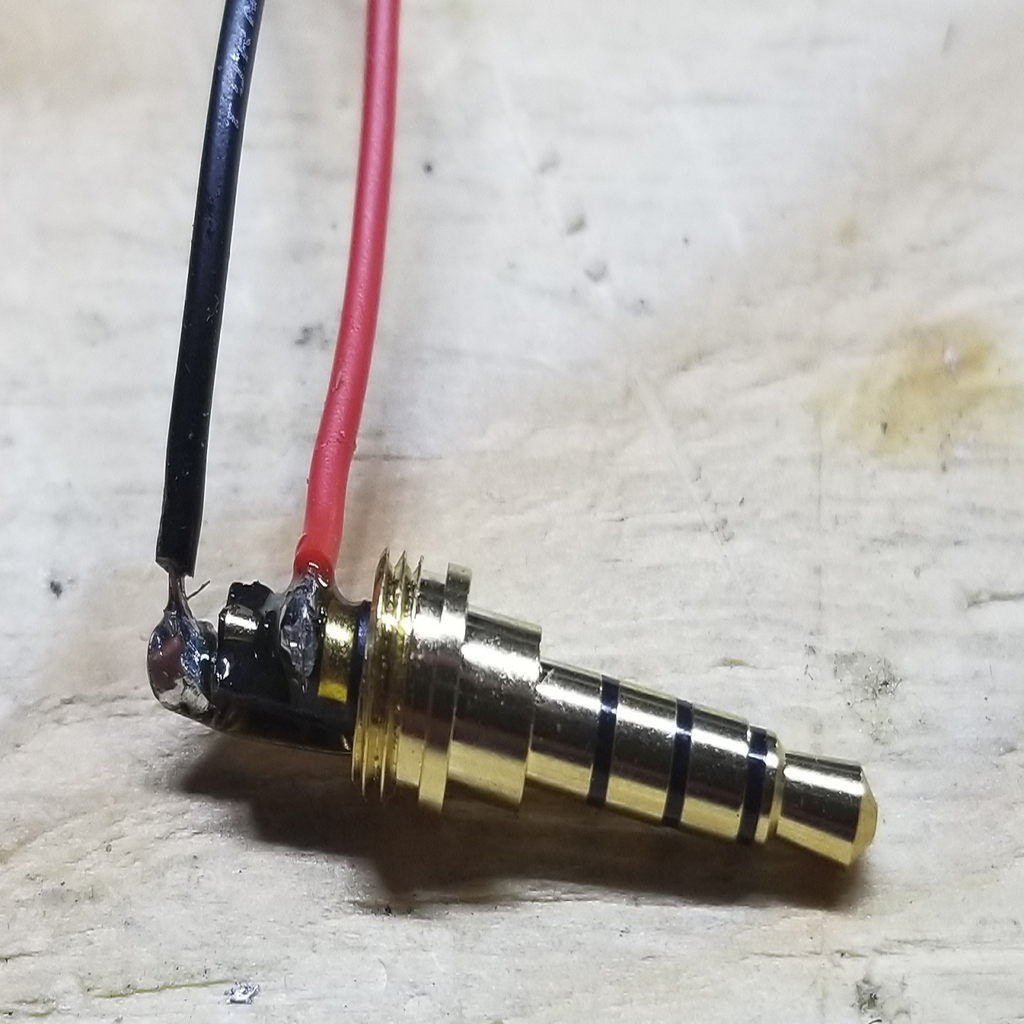

  • Kết nối dây với jack cắm âm thanh 3.5mm. Đảm bảo chỉ kết nối kênh phải và trái với đúng phía tương ứng.

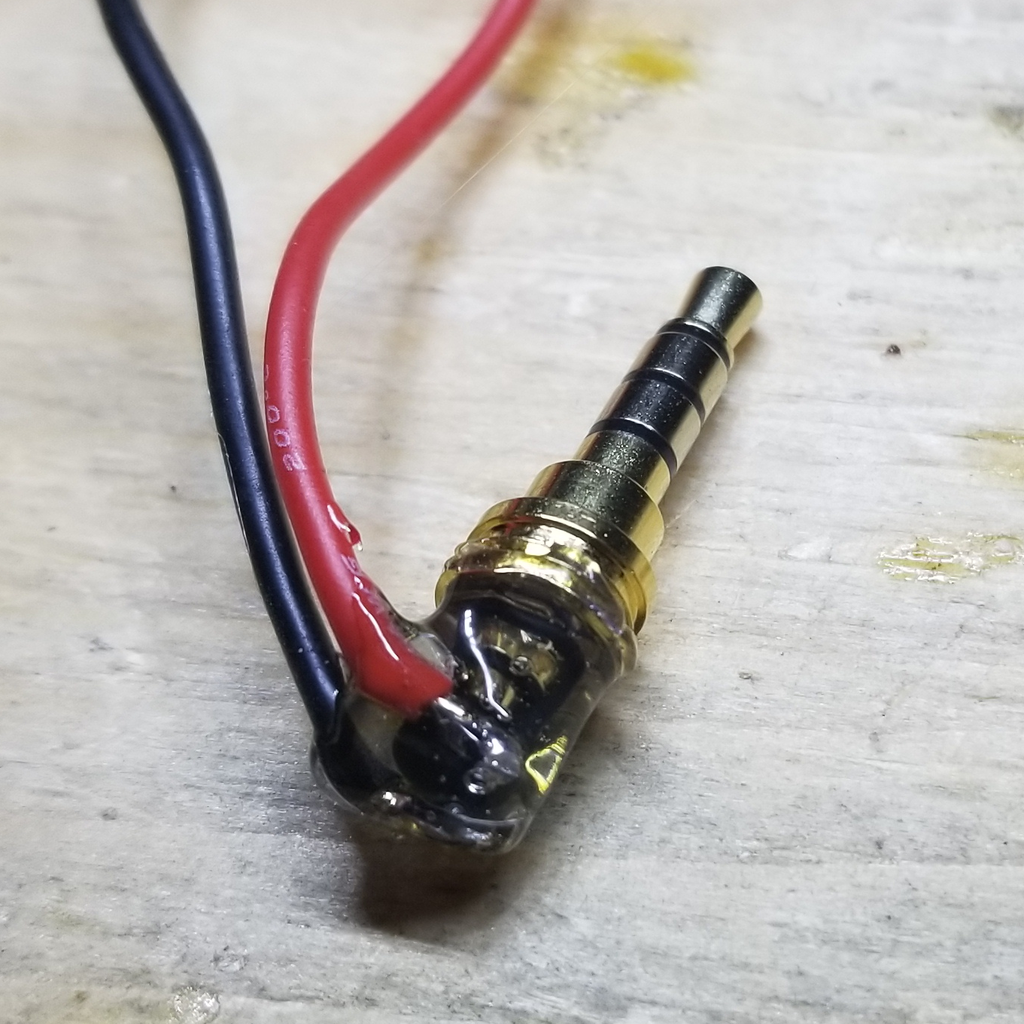

  • Vì đây là một đầu nối thẳng có thể nhô ra quá nhiều, tôi đã bỏ phần vỏ ngoài và chỉ dùng một ít keo nến để bảo vệ mọi thứ.

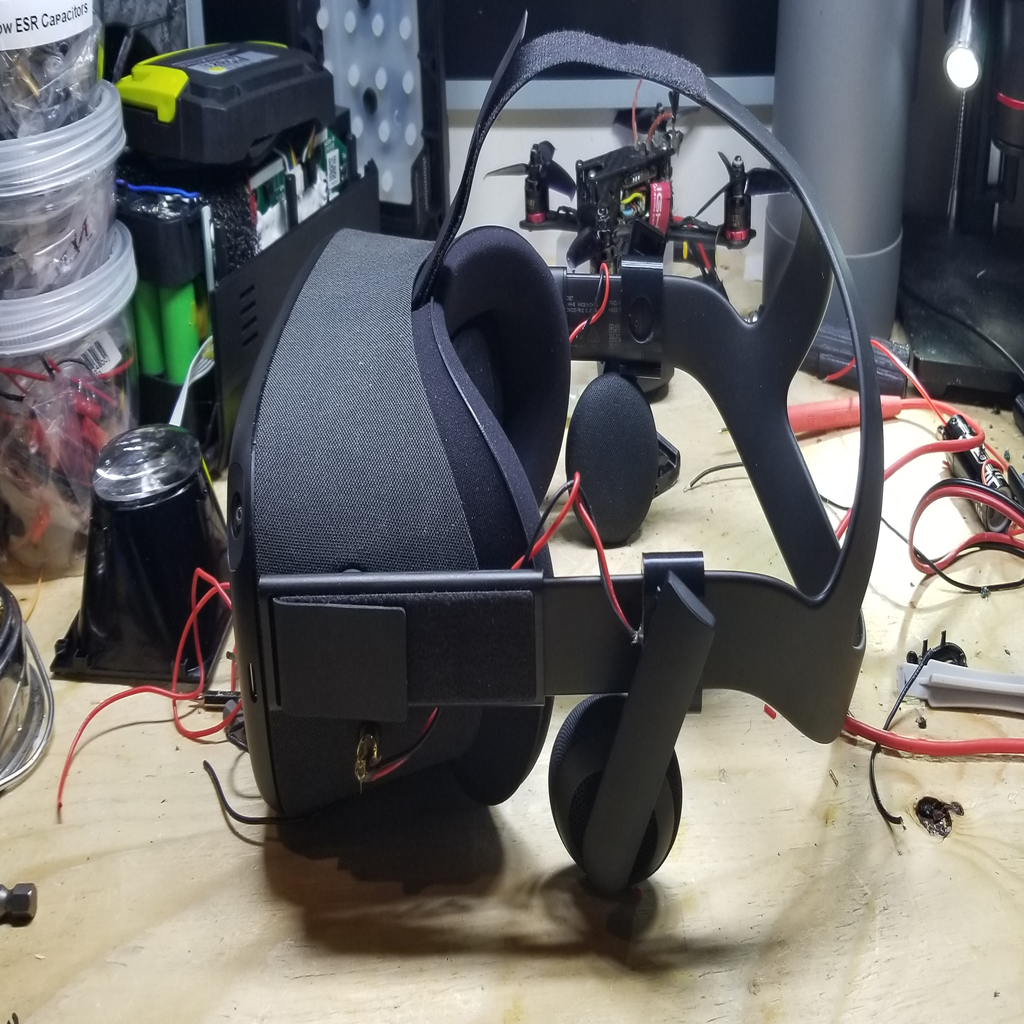

  • Gắn vào và chiến thôi. Nếu tai nghe quá cao so với tai bạn, có nghĩa là phần sau của HMD đang bị đẩy lên quá cao và bạn cần hạ nó xuống để ôm lấy phần sau đầu bạn (đây là cách bạn nên đeo nó).

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.1

Infill:

100%

Filament: PLA+ PLA+ Black
