Giá đỡ LED cho trục X máy in 3D Ender 3/CR-10

Tác giả RecursionLabs_618432

Lượt tải
26
Lượt thích
4
Lượt coi
317

File 2 2,5 MB

  • Ender_3_LED_Mount_-_Standard_1766270499.stlSTL · 1,3 MB
  • Ender_3_LED_Mount_-_Compact_1766270500.stlSTL · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tôi không thích bất kỳ giá đỡ LED nào cho Ender 3 có sẵn, vì vậy tôi quyết định tự làm một cái.

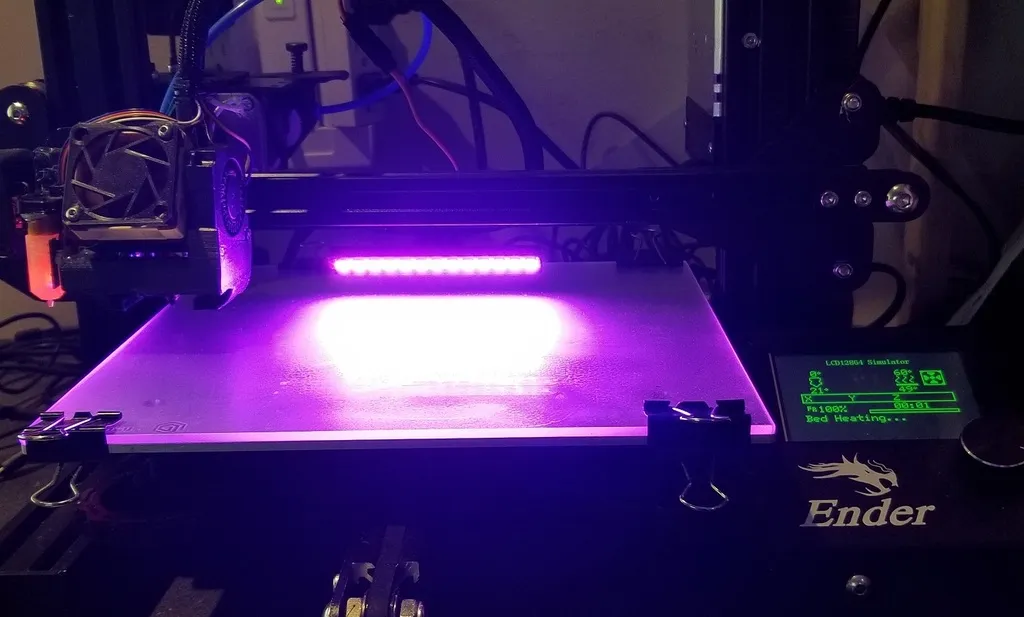

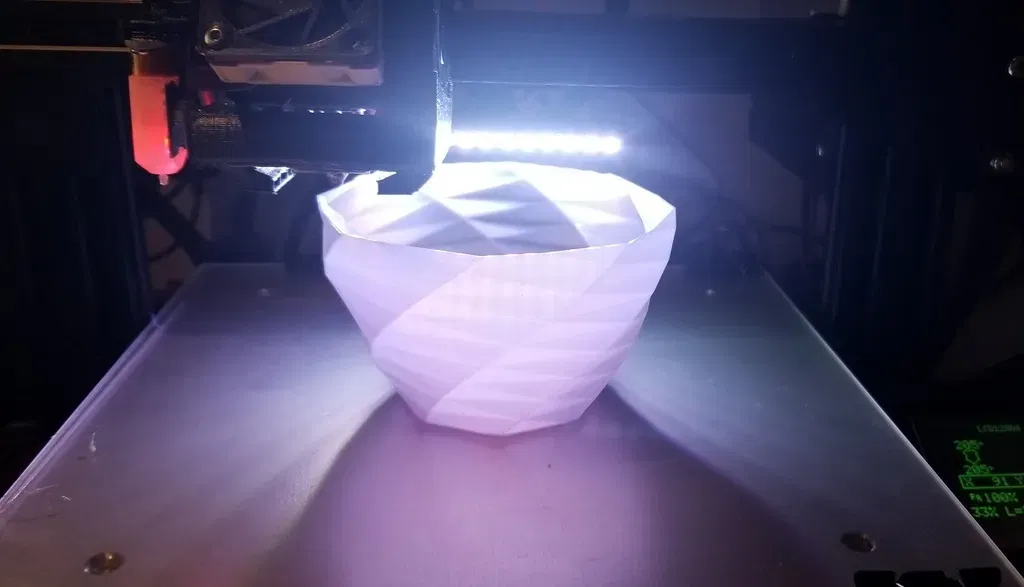

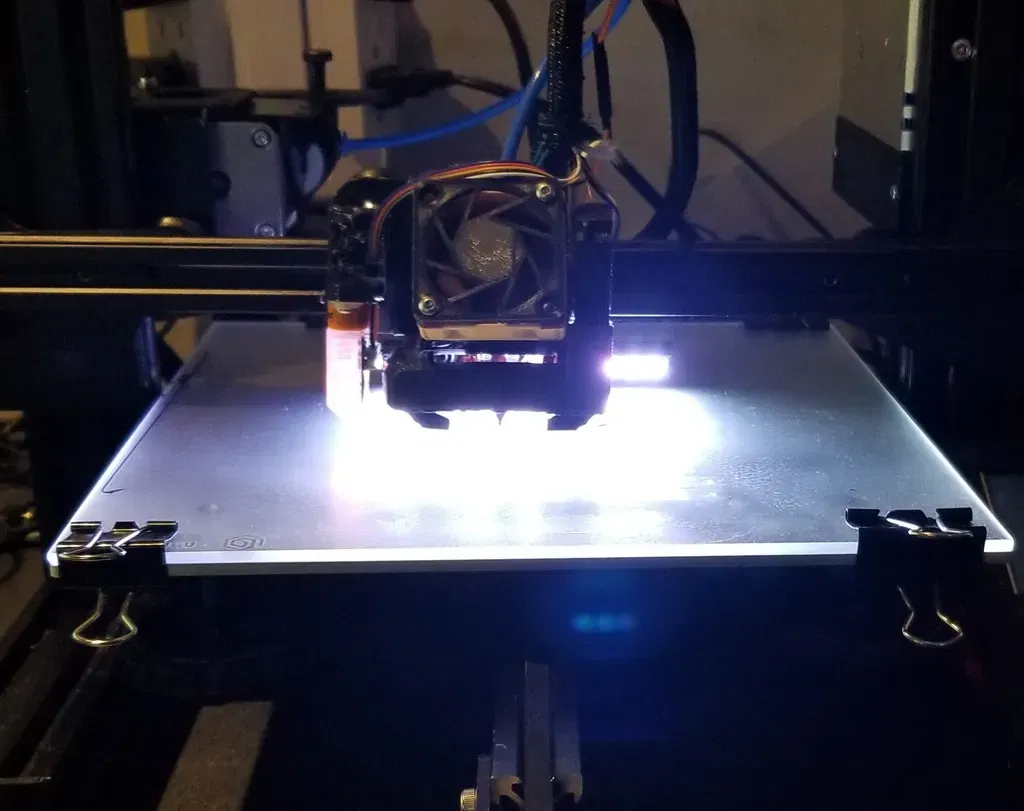

Giá đỡ được thiết kế để gắn vào trung tâm phía sau của trục X bằng phần cứng ray M4 tiêu chuẩn của Creality. Nếu bạn nâng cấp bo mạch chính của mình để sử dụng định vị không cảm biến, bạn có thể sử dụng phần cứng từ giá đỡ công tắc dừng trục Y để gắn cái này. Vì giá đỡ được gắn vào trục X, nó sẽ nâng lên cùng với vít Z giữ cho khu vực in luôn được chiếu sáng, mà không làm tăng thêm trọng lượng cho đầu in.

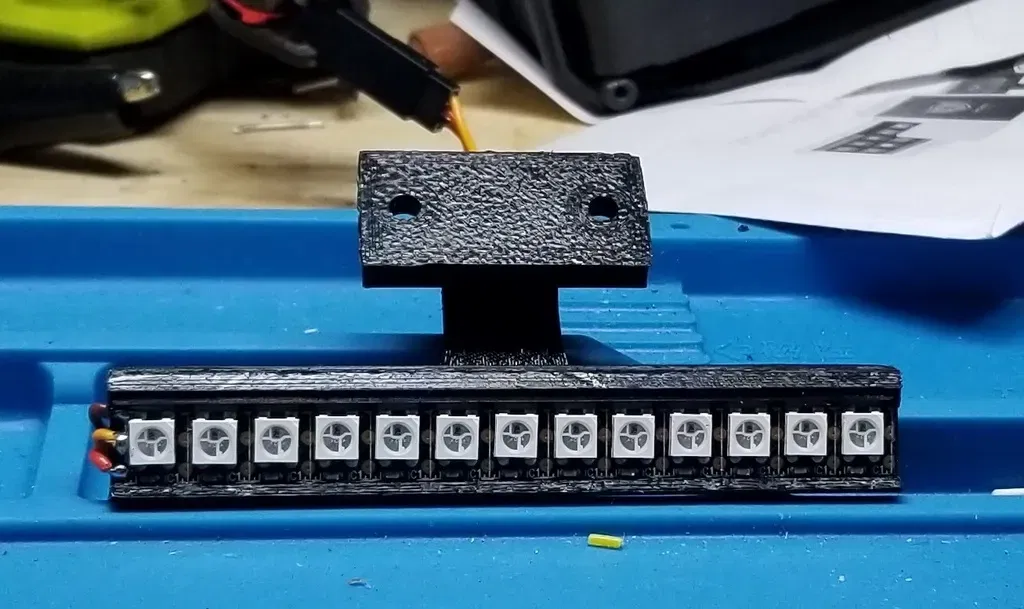

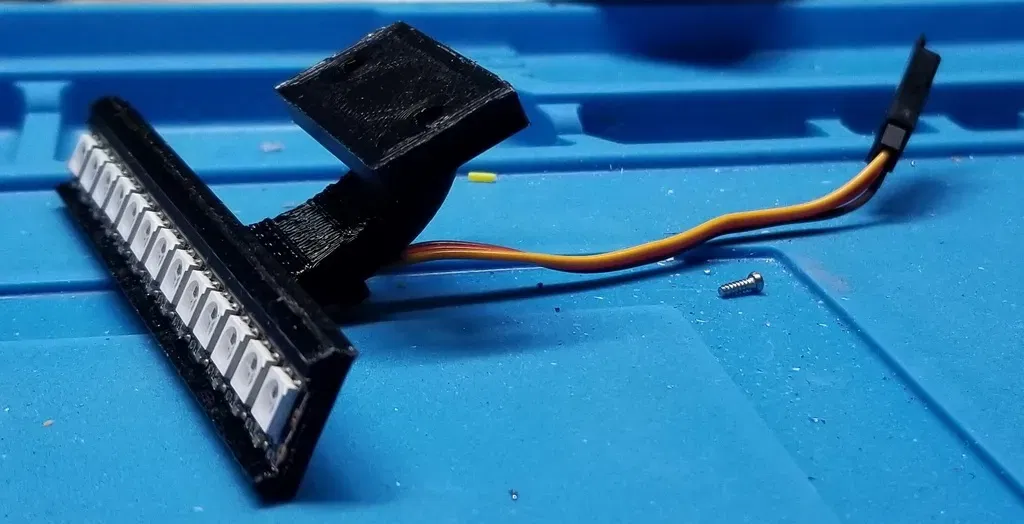

Hai bản in nên hỗ trợ hầu hết các dải LED 5050, bao gồm cả LED có thể định địa chỉ WS2812/Neopixel.

Biến thể nhỏ gọn được thiết kế để sử dụng với dải LED 144/m, và biến thể tiêu chuẩn được thiết kế cho dải 60/m (30 sẽ hoạt động tốt). Kích thước nên đủ rộng để trải đều trên bề mặt in, nhưng không đủ rộng để bạn không thể sử dụng kẹp binder ở phía sau để giữ bảng xây dựng (cái này sẽ bị va chạm nếu bạn không bù đắp cho vị trí giá đỡ khi giường được đẩy về phía trước, vì vậy đừng đặt kẹp ở trung tâm phía sau).

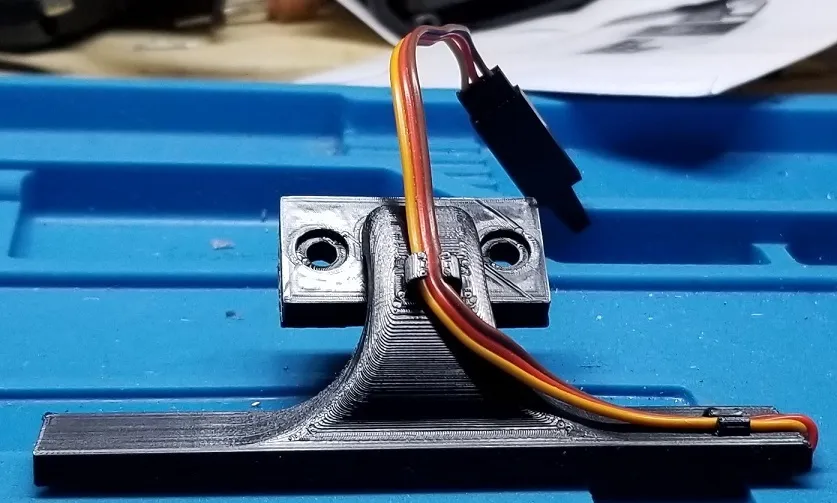

Cái này đã được thiết kế để in với mặt đế vít hướng xuống với hỗ trợ tối thiểu. Góc hỗ trợ quá khổ ở 60 với một viền để giữ hỗ trợ ở vị trí nên đủ để hỗ trợ đầu của giá đỡ dải LED cũng như vòm (tôi đã in khoảng 10+ cái này mà không gặp vấn đề gì).

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 3

**Mái chèo:**

Không

Hỗ trợ:

Có

**Độ phân giải:**

0.12 đến 2.0

Đổ đầy:

15%

**Vật liệu:**[AMZ3D PLA+](http://www.amazon.com/s?url=search-alias&field-keywords=AMZ3D+PLA%2B) Đen

Danh mục: Phụ tùng Máy in 3D

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
2,5 MB
File lớn nhất
1,3 MB
