Giá đỡ màn hình xoay cho máy in 3D Ender 3 - Pro - V2 - Ender 5 - BTT ...

Có một phiên bản mới hơn của thứ này ở đây: https://www.thingiverse.com/thing:4635067

Cập nhật: 18\10\20 Tôi đã nhận thấy một số khác biệt với sự căn chỉnh của bảng cảm ứng trên màn hình BTT với các đơn vị khác nhau của tôi. Do đó, tôi đã điều chỉnh các tấm mặt trước của thiết kế ban đầu của tôi lên 1.9 mm để căn chỉnh với sơ đồ BTT của màn hình mà tôi hy vọng là chính xác. Tất cả các bộ phận kết thúc bằng V1.1.

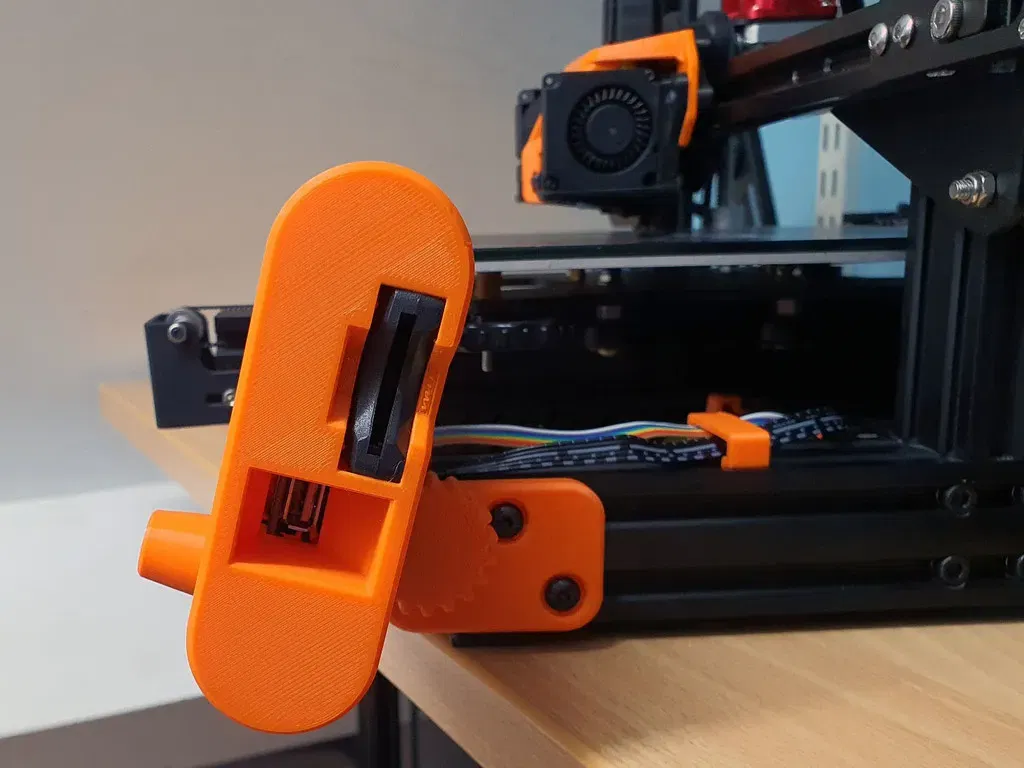

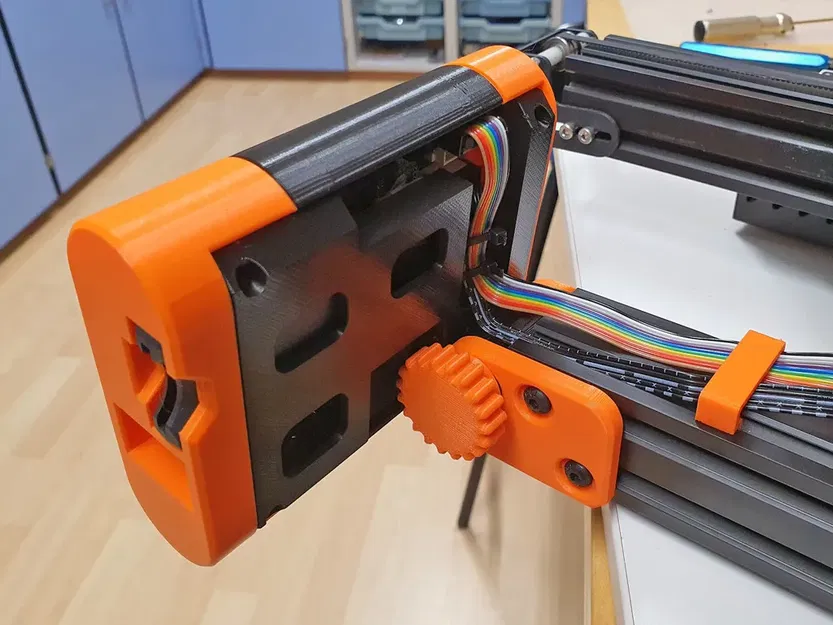

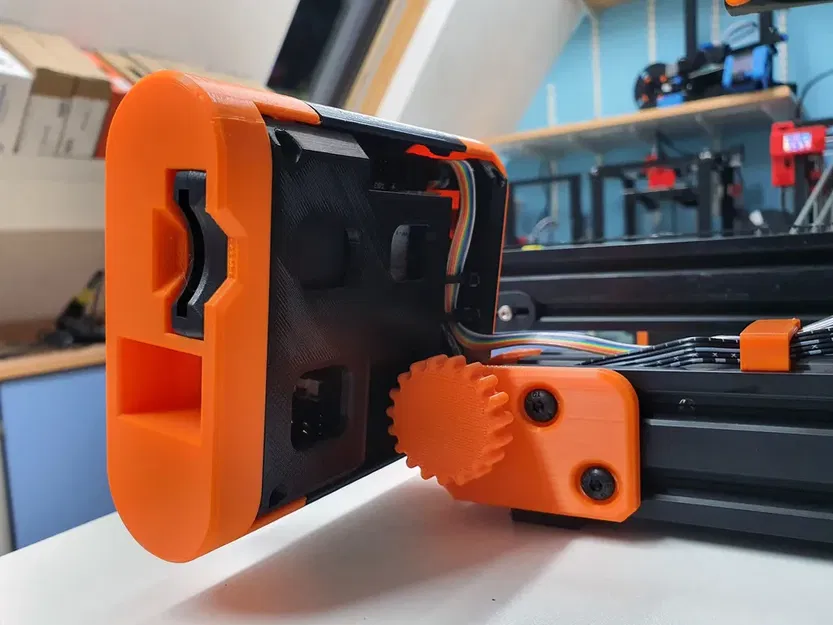

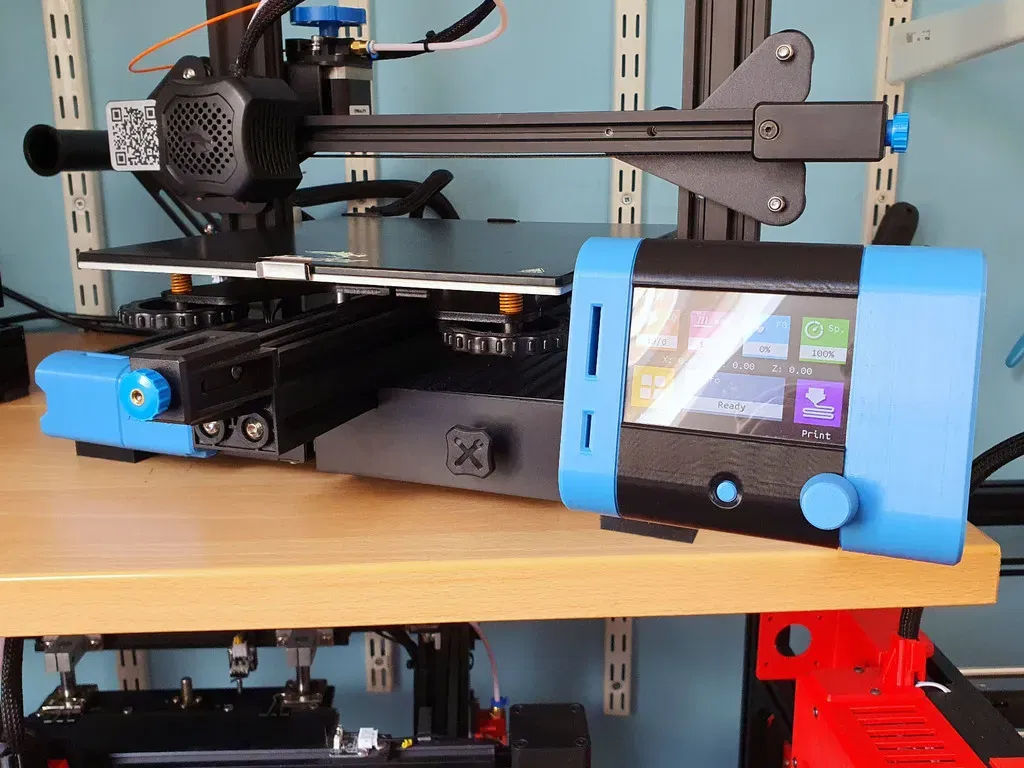

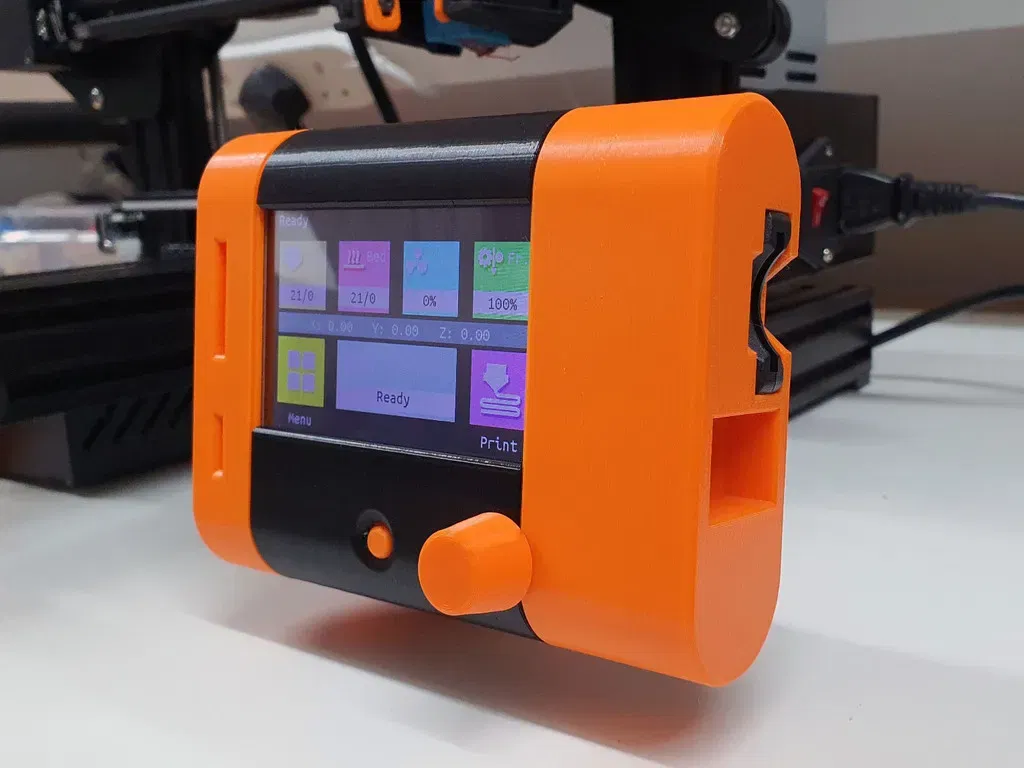

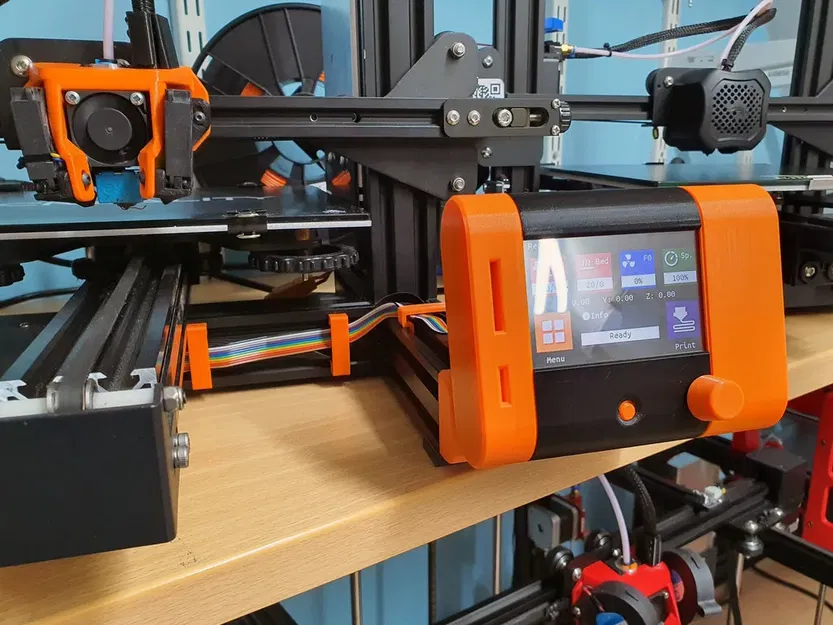

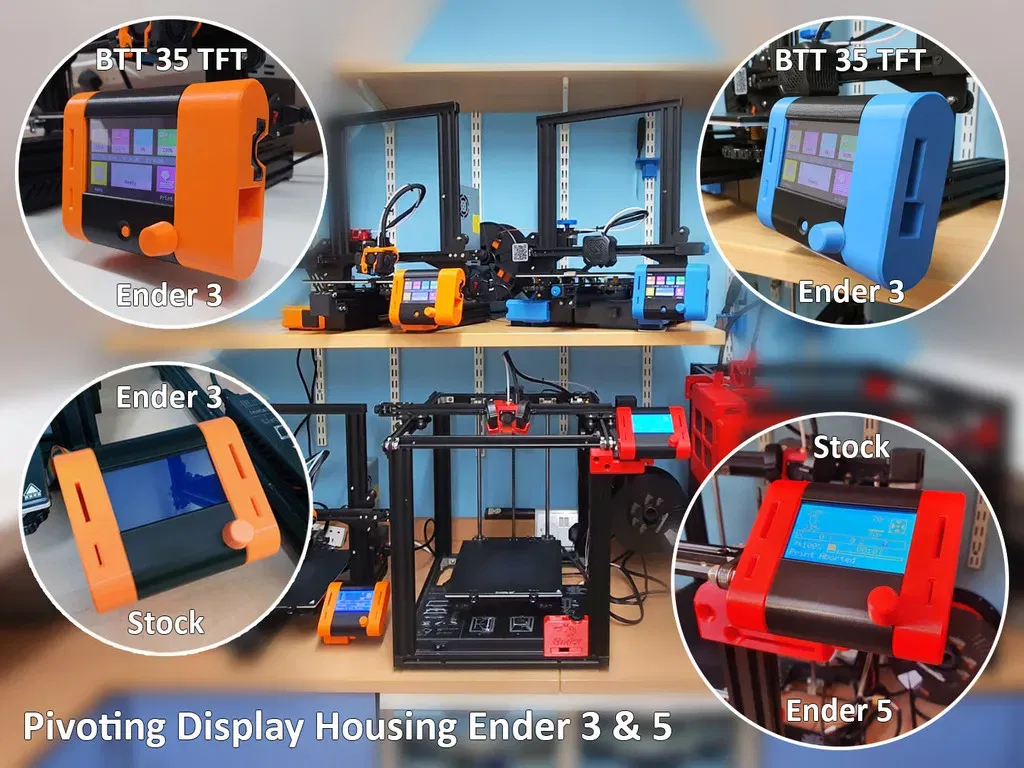

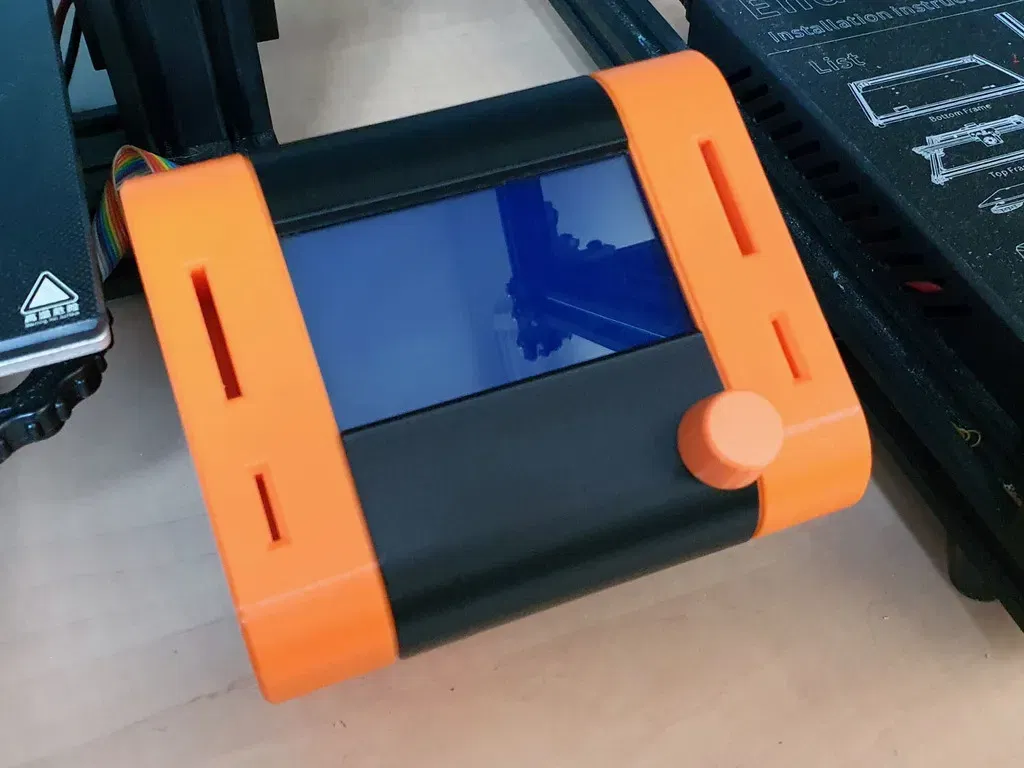

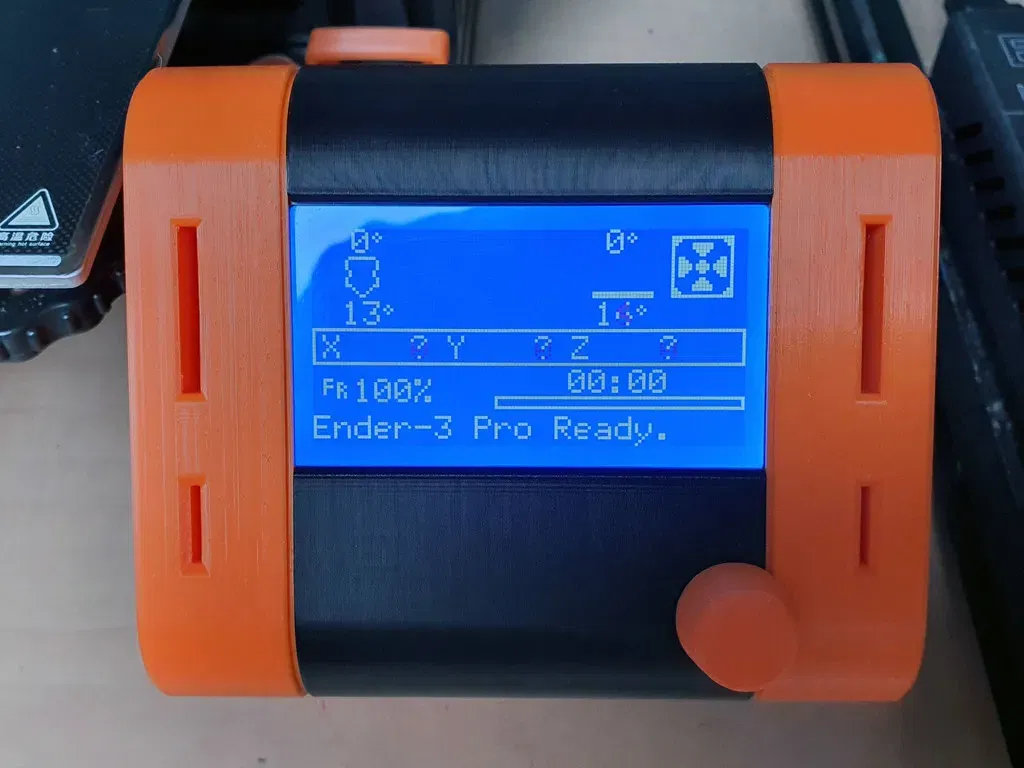

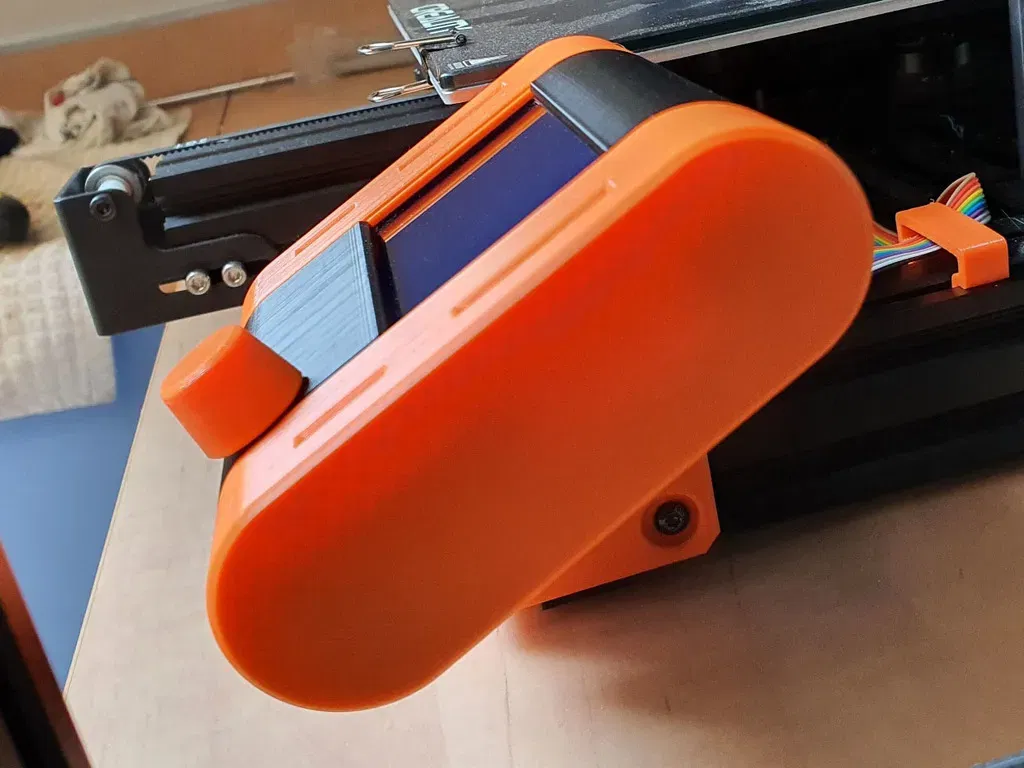

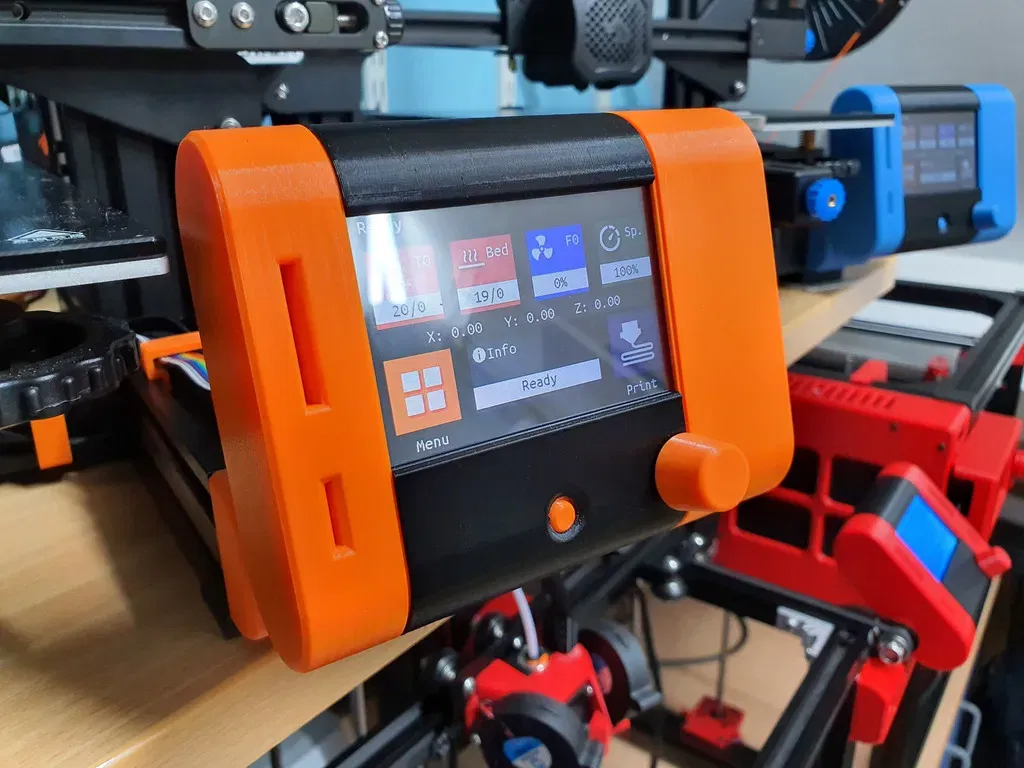

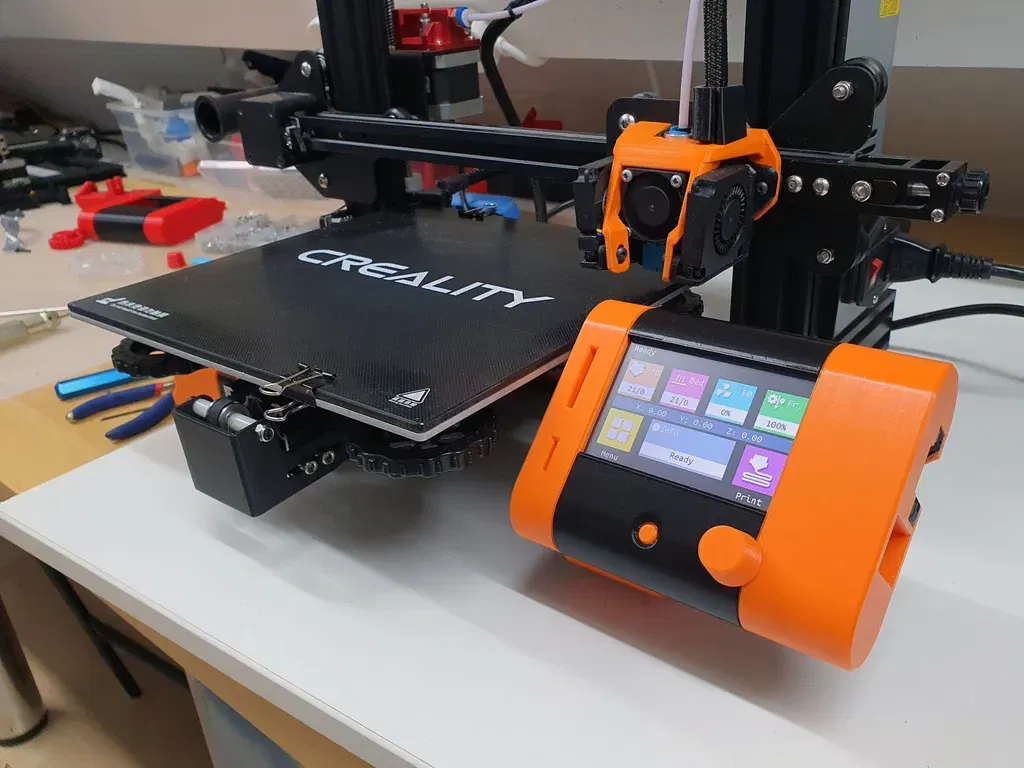

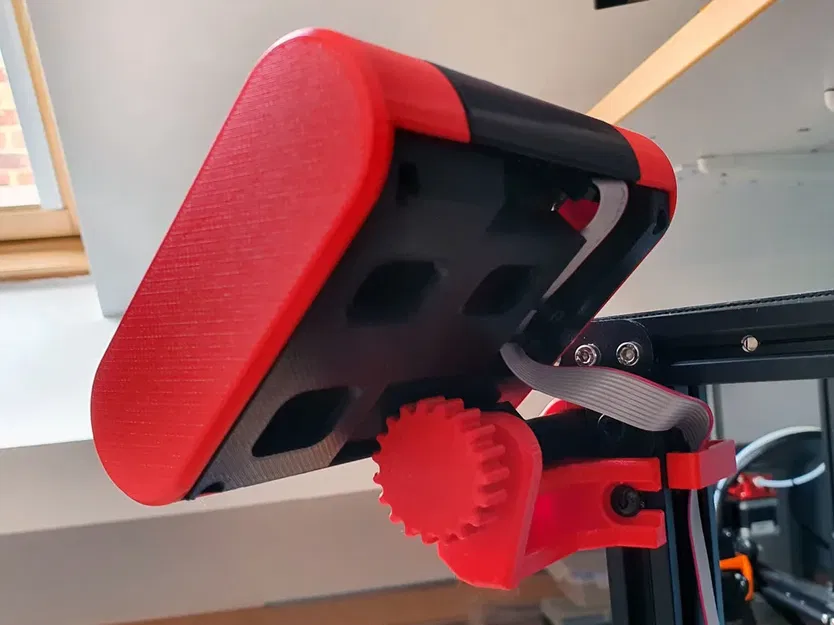

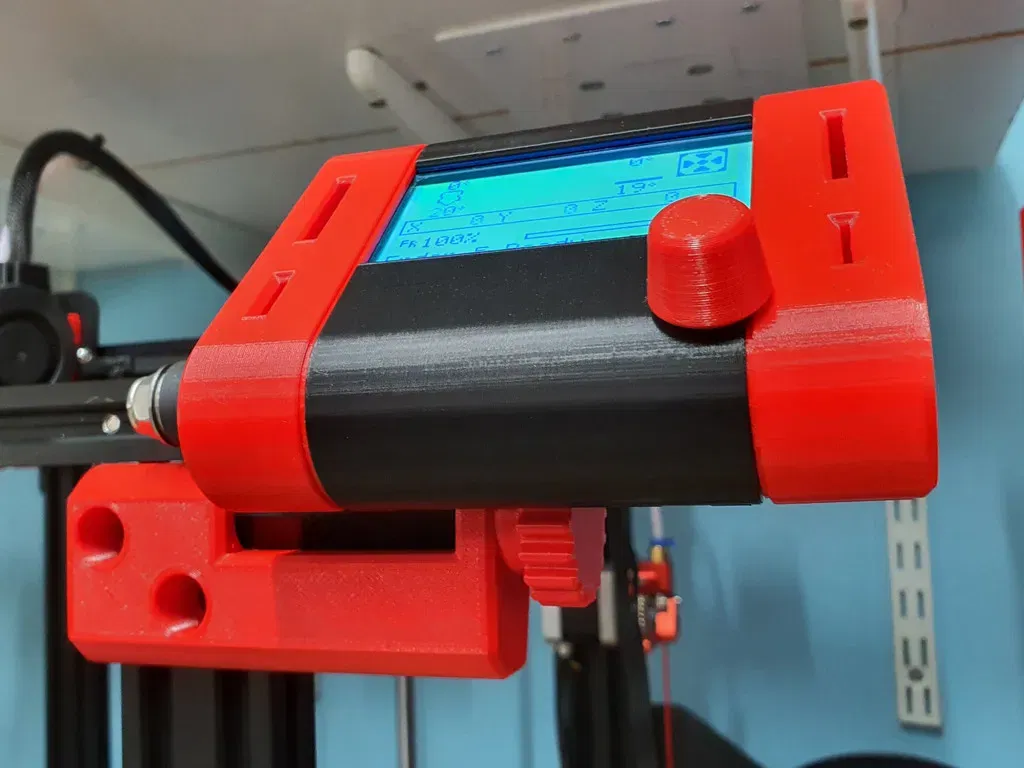

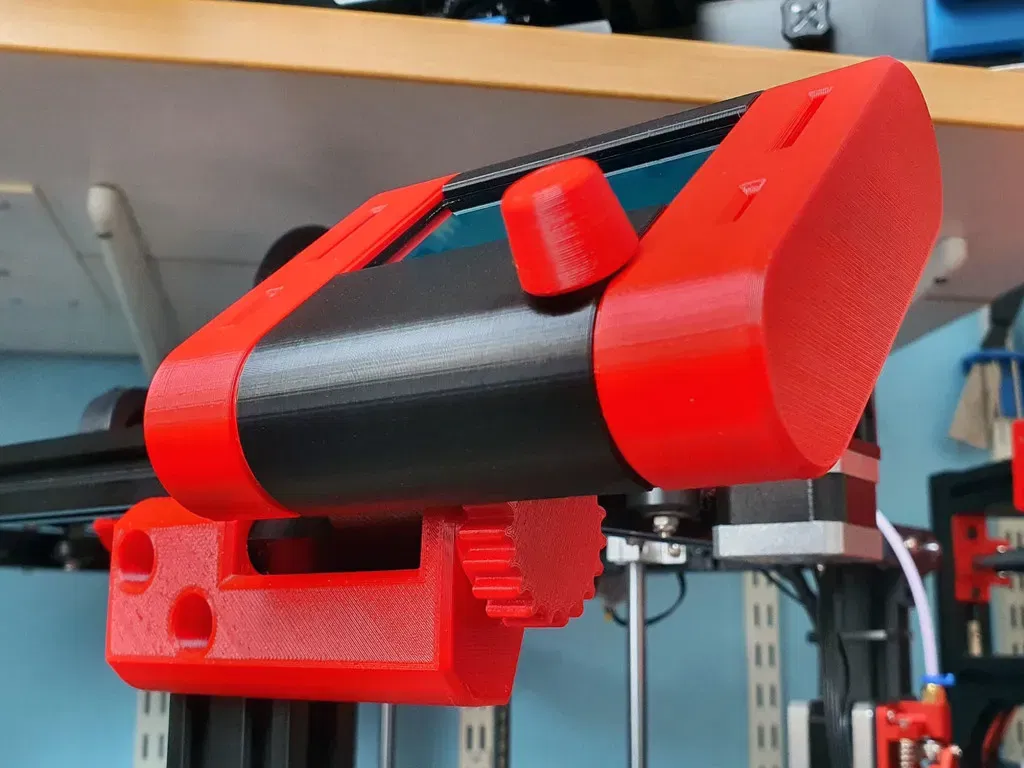

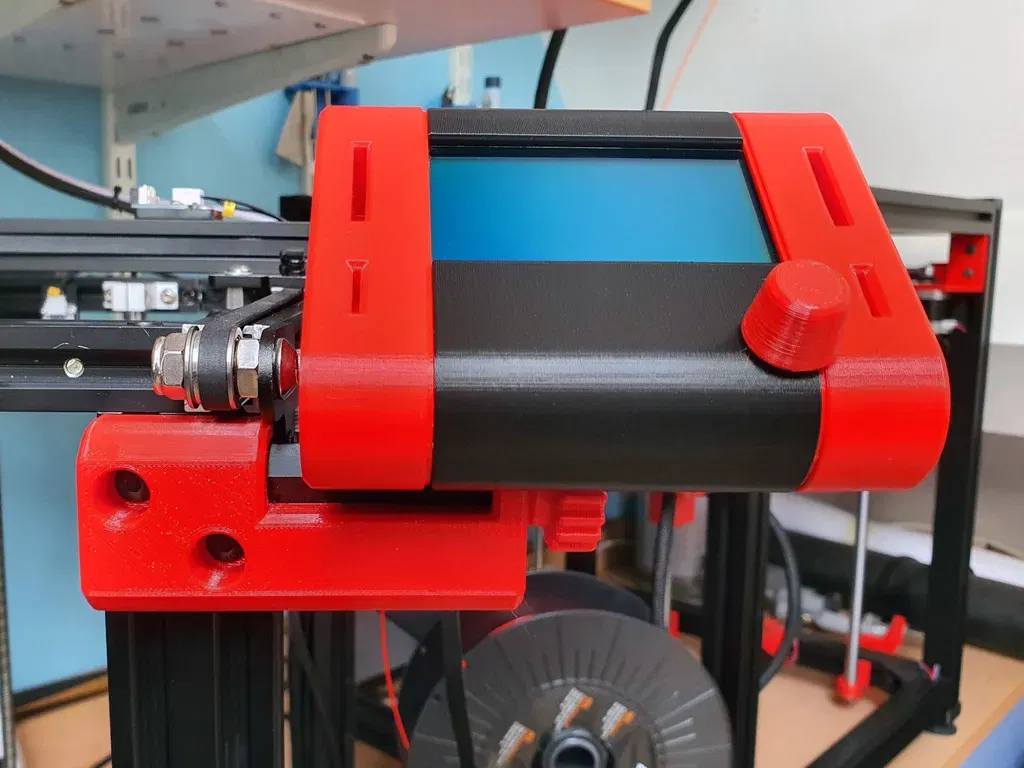

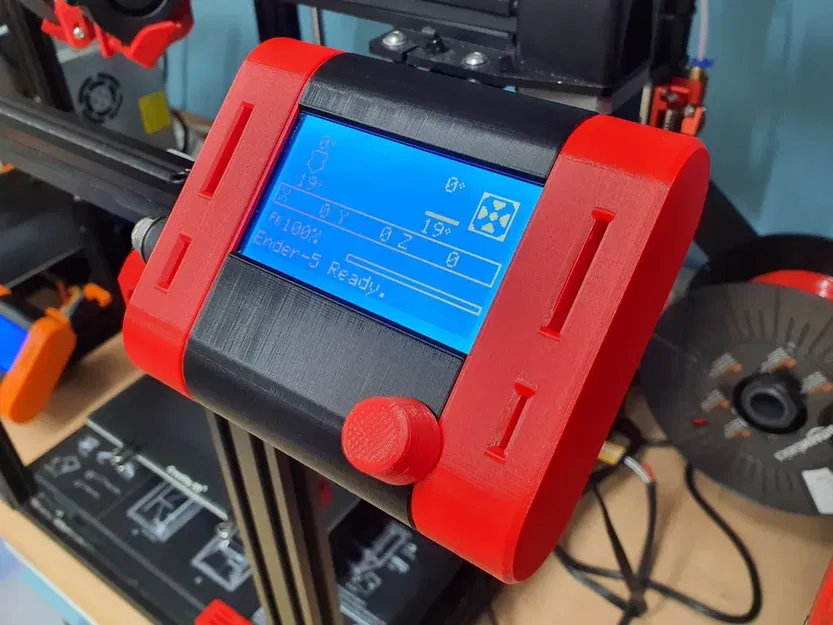

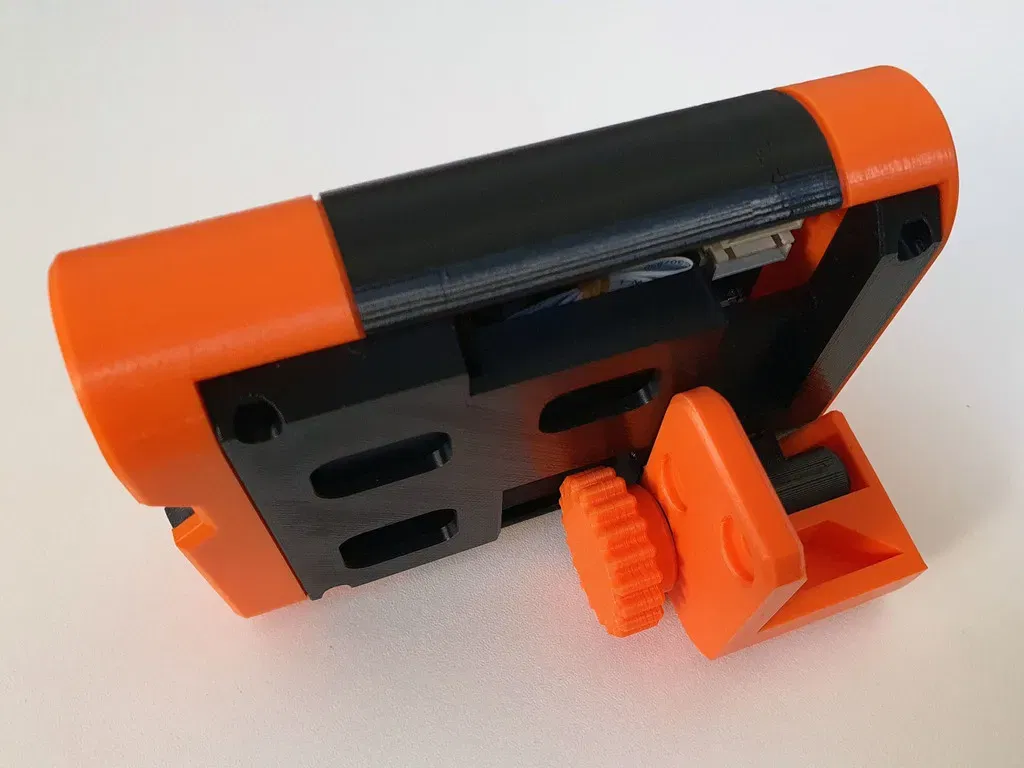

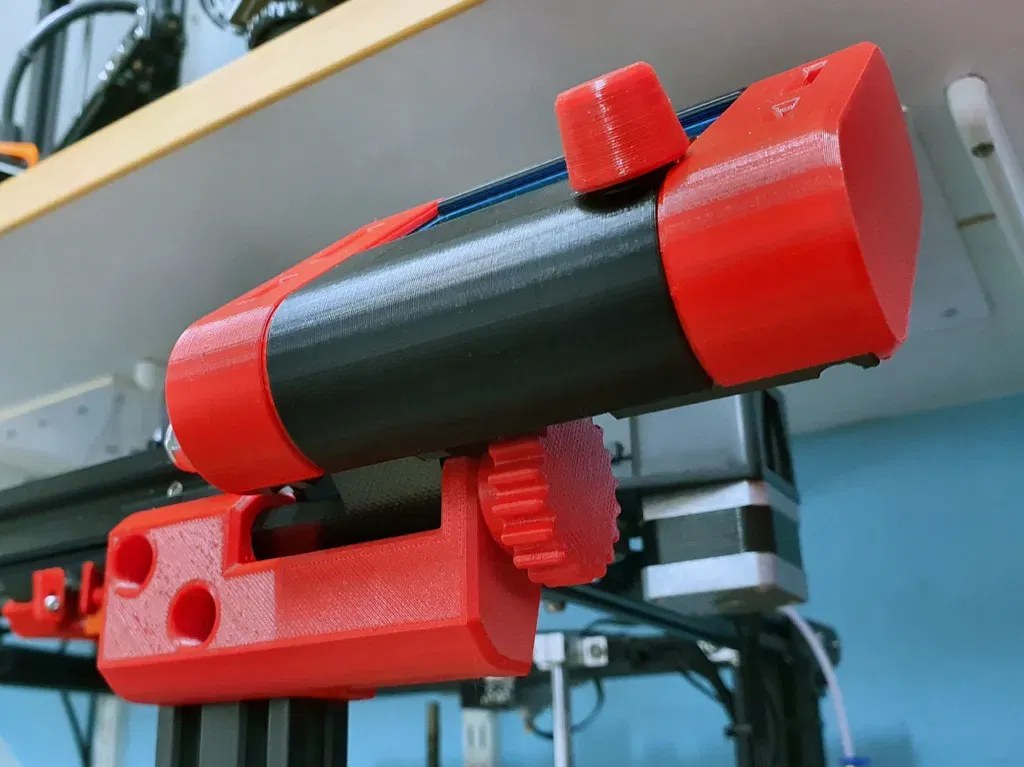

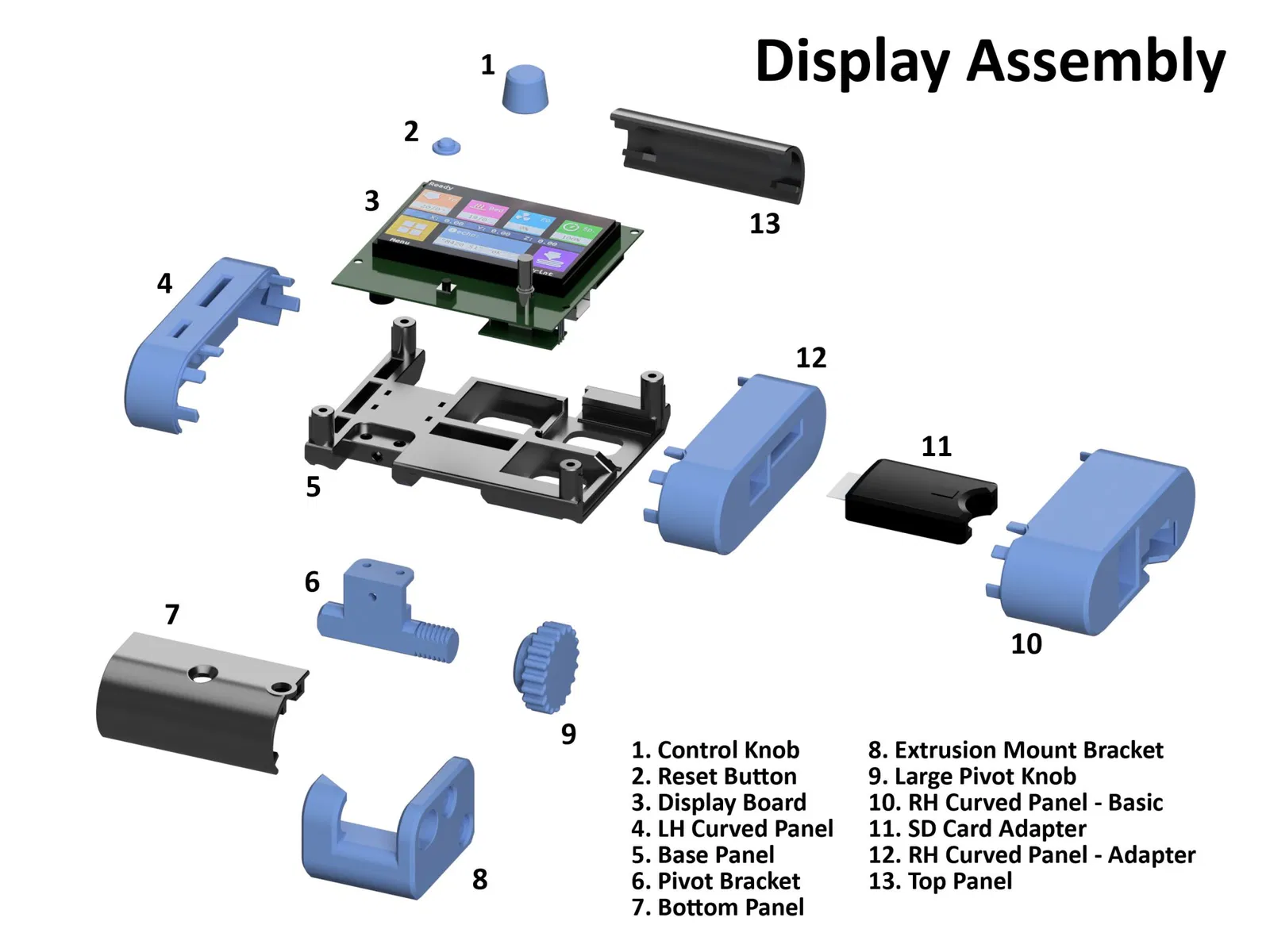

Đây là một vỏ màn hình cho BTT 35 TFT E3 & Màn hình Stock Ender 3 & 5, bao gồm chức năng xoay để hỗ trợ góc nhìn. Lý tưởng cho các khu vực làm việc với ánh sáng khó khăn hoặc khi máy in được lắp đặt ở độ cao hơn như trên kệ.

Ngoài việc xoay, vỏ này cũng bao gồm:

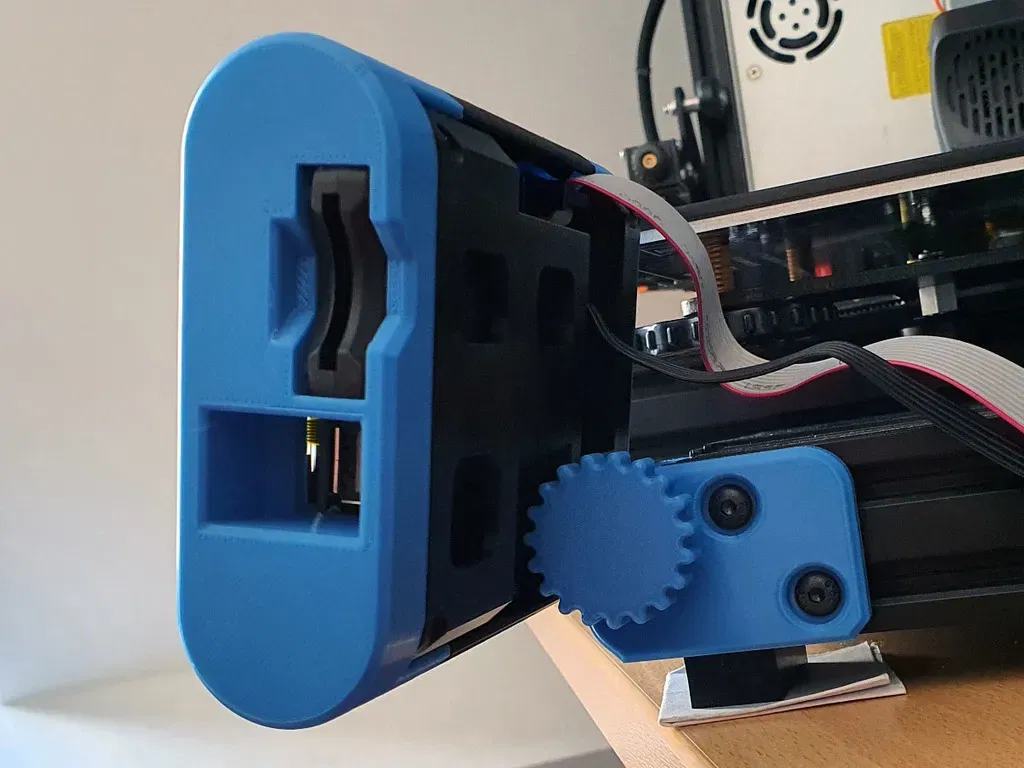

1. Lưu trữ cho một thẻ SD tiêu chuẩn & Micro bổ sung.

2. Truy cập vào cổng USB hiển thị trên bo mạch.

3. Nút Đặt lại Màn hình trên bo mạch.

4. Tôi cũng đã bao gồm một tấm bên cơ bản chỉ có một khe cho đầu đọc SD trên bo mạch nếu bạn không muốn sử dụng bộ chuyển đổi thẻ SD.

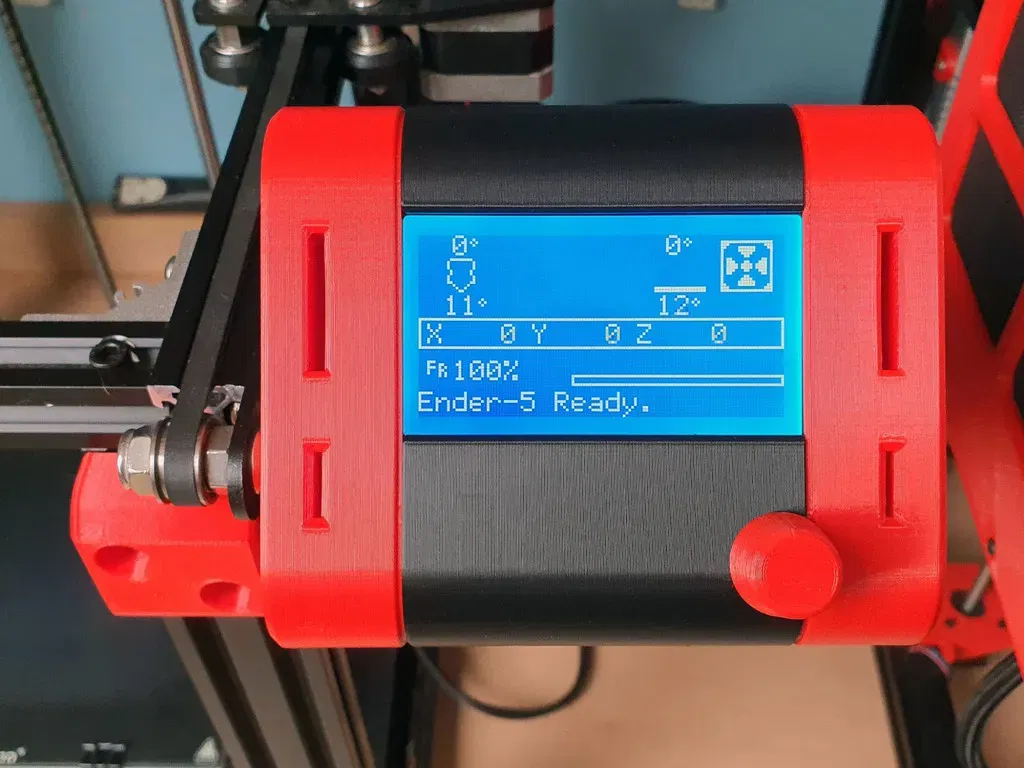

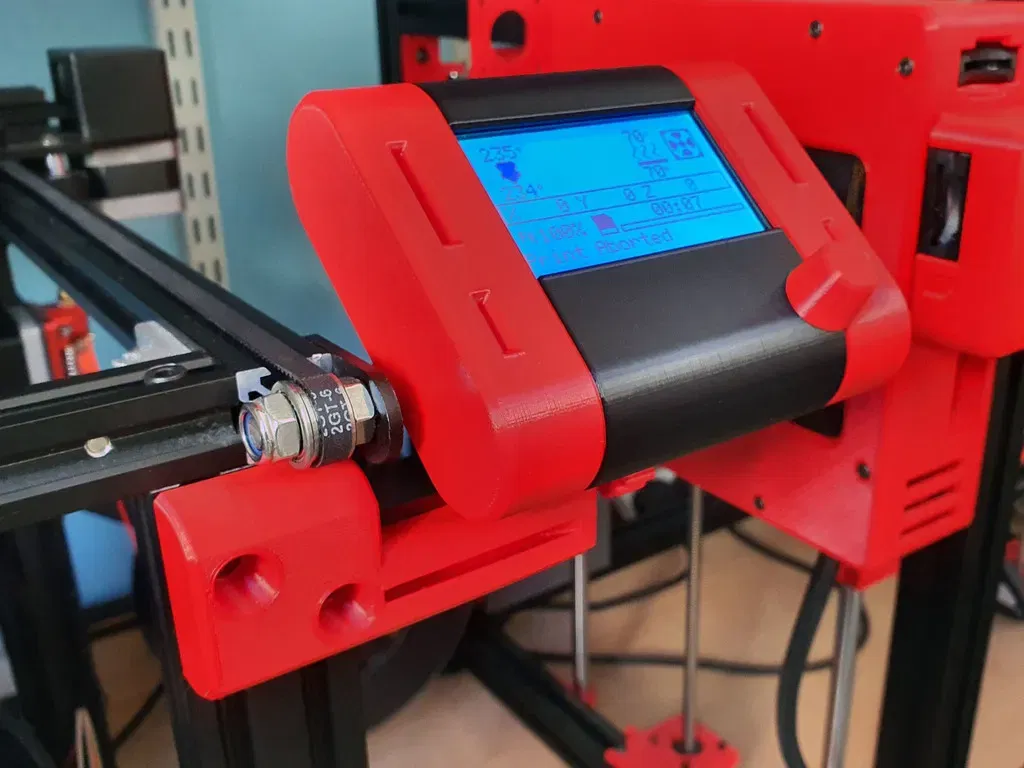

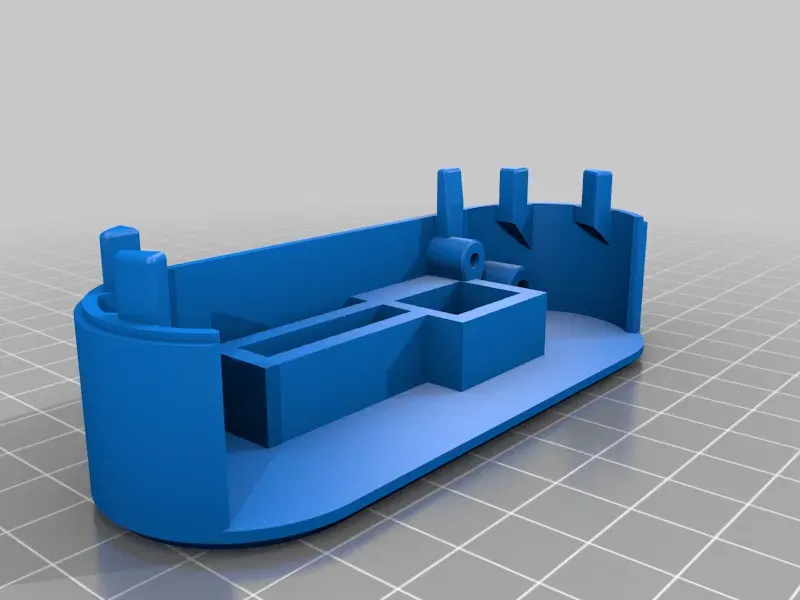

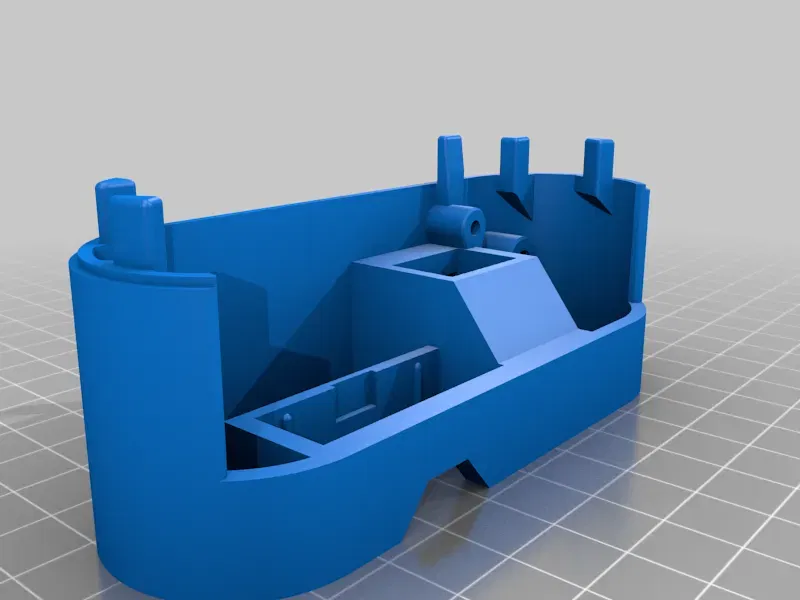

5. Thiết kế Vỏ Màn hình cho Màn hình Ender 3 & 5 stock

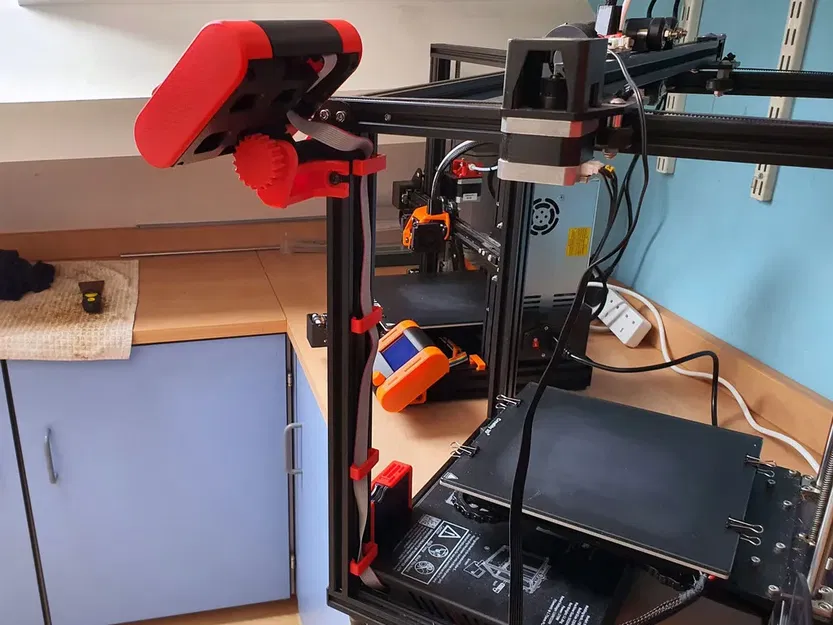

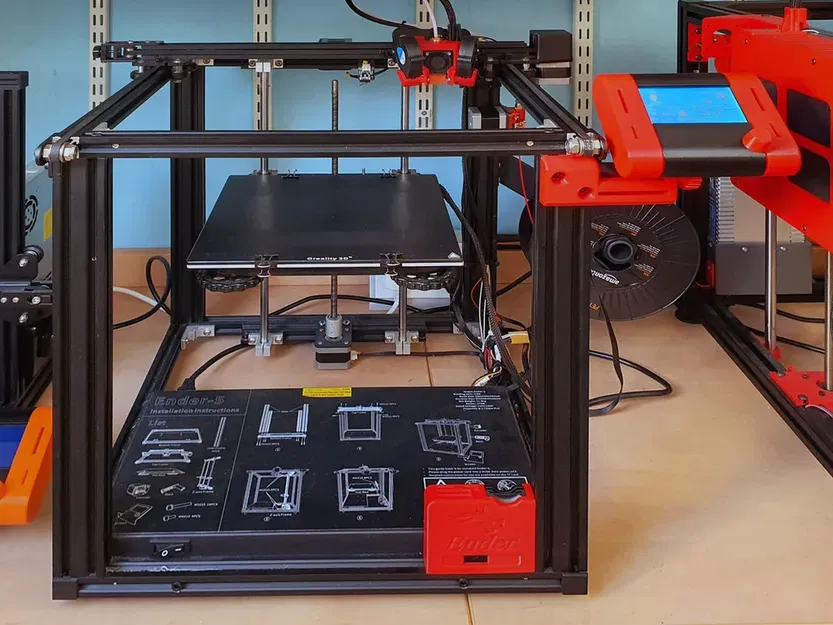

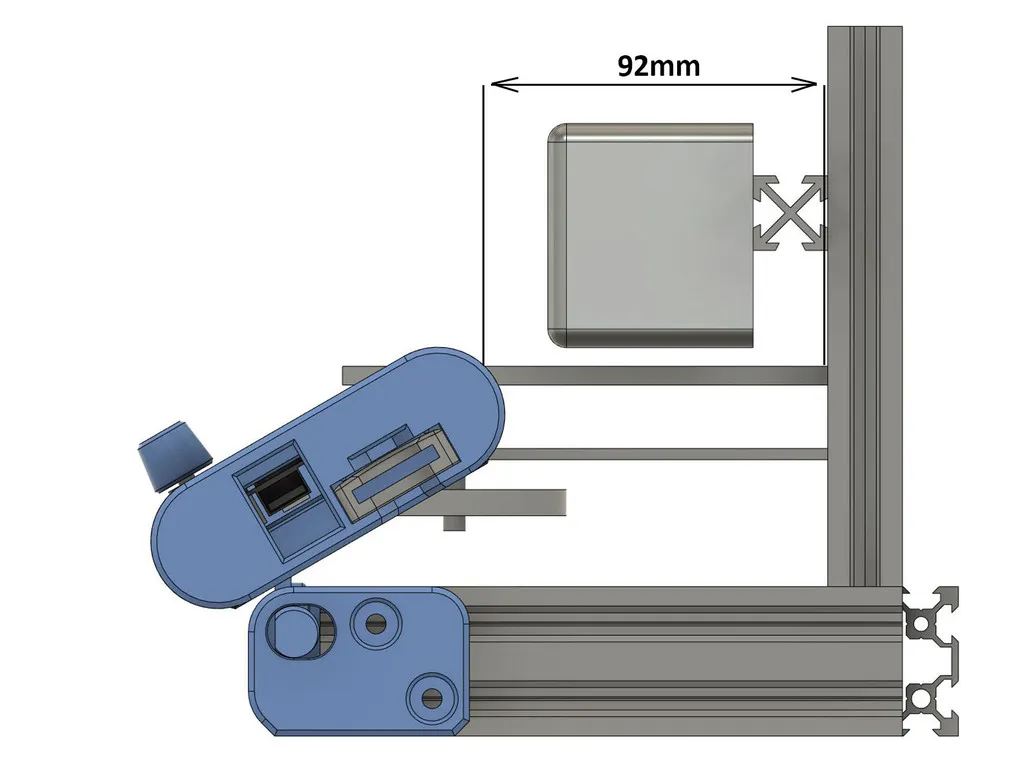

6. Thiết kế Vỏ Màn hình cho Ender 5

7. Kẹp Ruy băng để gọn gàng cáp Ruy băng và ngăn ngừa bị vướng.

Ghi chú Cài đặt

1. Phiên bản Ender 5 sẽ yêu cầu một cáp ruy băng\cáp nối dài hơn so với hàng tồn kho. 400 mm là chính xác.

2. Tôi luôn đề xuất sử dụng một bộ chuyển đổi thẻ SD để bảo vệ đầu đọc thẻ SD trên bo mạch khỏi sự hao mòn. Hỏng đầu đọc trên bo mạch và bạn sẽ phải thay một bo mạch mới! Đối với BTT TFT35, tôi sử dụng cái này: https://www.amazon.co.uk/gp/product/B01C8EDHE6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

3. Tôi sẽ cố gắng tải lên một hướng dẫn cài đặt chi tiết hơn khi có thời gian.

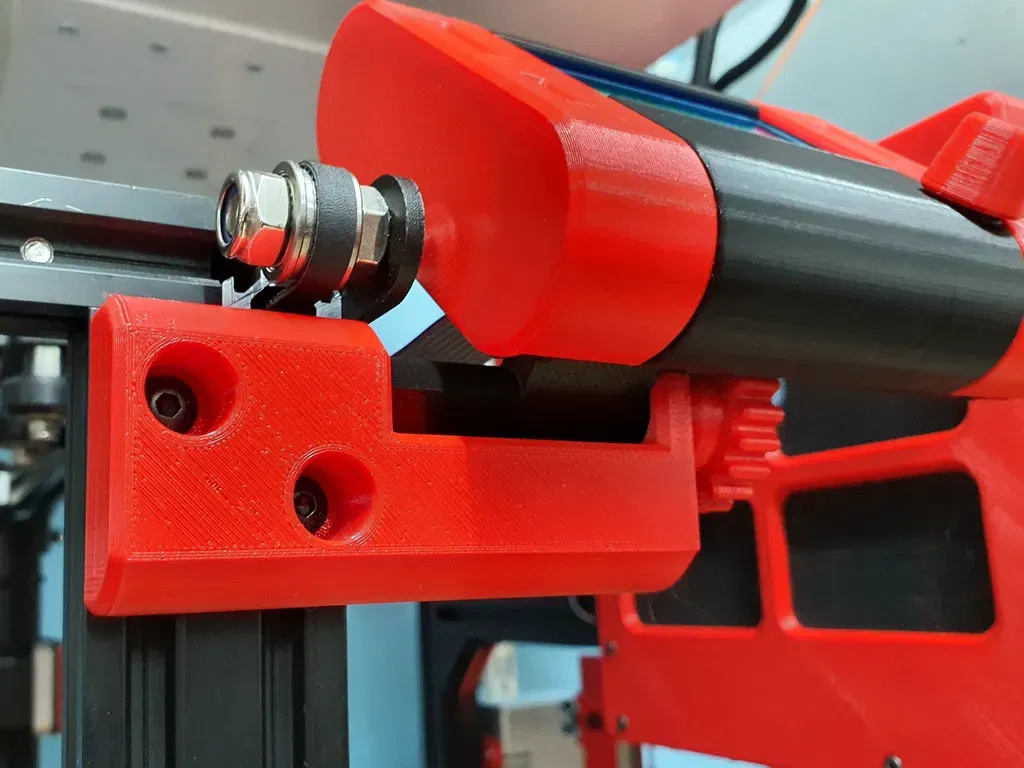

4. Các lỗ cho các khe T là M5 nhưng M4 cũng sẽ hoạt động nếu có sẵn hơn.

5.Bạn sẽ cần 7 x M3 thermal inserts: https://www.amazon.co.uk/gp/product/B01GO4O0OW/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

6.Nếu sử dụng bộ chuyển đổi thẻ, hãy chèn vào bảng trước khi lắp ráp vỏ. Tương tự, hãy chèn nút reset trước khi lắp ráp vỏ.

7.Sử dụng mỡ thay vì dầu để bôi trơn các ren in 3D. Bạn có thể cần sử dụng Núm Pivot như một cái Tar để lần đầu tiên sử dụng để giải phóng\làm sạch ren.

8.Trên một Ender 3 V2, bạn có thể cần một cáp ribbon dài hơn hoặc mở rộng cáp để đạt được góc xoay 90 độ hoàn chỉnh.

9.Hãy chắc chắn rằng tất cả các cầu nối bên trong Nút Reset đều rõ ràng hoặc nó có thể chạm đáy và không hoạt động đúng cách.

10.Tôi đã bao gồm một số khe ở mặt sau của đế dưới các lỗ cáp để giúp quản lý dây. Đáng để chèn các dây buộc trước khi cố định tấm đế vào lắp ráp.

11.Bạn sẽ cần nhiều loại Bu-lông Hex M3 bao gồm 6 mm, 8 mm và 10 mm.

12.Với việc siết chặt Núm Pivot từ mặt nhựa này sang mặt nhựa kia, núm cầm khá dễ dàng nên núm không cần phải siết chặt quá mức để ngăn chặn việc xoay.

13.Có vẻ như có một số chuyển động giữa bảng mạch hiển thị & bảng cảm ứng thực tế. Tôi đã nhận thấy rằng do điều này, một trong các menu hiển thị của tôi bị lệch nhẹ. Tôi không chắc nên đề xuất gì ở đây ngoài việc điều chỉnh vị trí của bảng cảm ứng nếu màn hình có vẻ bị lệch.

In ấn

1.Tất cả các phần vỏ được in @ chiều cao lớp 0.2, 25% độ đặc và 2 viền. Các mảnh nhỏ hơn và cả hai núm 100% độ đặc.

2.In Tấm Đế & Giá Đỡ Đùn với ít nhất 3 viền và 30% độ đặc. Cá nhân tôi đã sử dụng 4 viền và 30% độ đặc để tối đa hóa độ cứng và giảm bất kỳ khả năng uốn cong nào.

3.Như các thiết kế trước đó, có một số lớp hy sinh cho các lỗ để giúp cầu nối, chúng sẽ cần được làm sạch trước khi lắp ráp.

4.Bảng trên là một chân hỗ trợ tích hợp để giúp ổn định, cần phải loại bỏ bằng kìm cắt bên.

5.Nếu bạn muốn tận dụng ánh sáng LED BTT cho núm điều khiển, bạn có thể in núm với màu đôi bằng Clear PLA ở phần đáy. Bạn có thể cần mở rộng một chút lỗ ở Bảng dưới để tối đa hóa ánh sáng LED.

In bằng AMZ3D Black PLA Amazon Basics Blue PLA

Eryone Orange PLA Amazon Basics Red PETG

In trên máy HEVO, Ender V2, Ender 5 & CR10S.

Adapter thẻ SD phù hợp có thể tìm thấy ở đây:

https://www.thingiverse.com/thing:4609997

Danh mục: Phụ kiện máy in 3D
