Giá đỡ camera Pi và bộ căng trục X cho Ender 3 / Ender 3 Pro

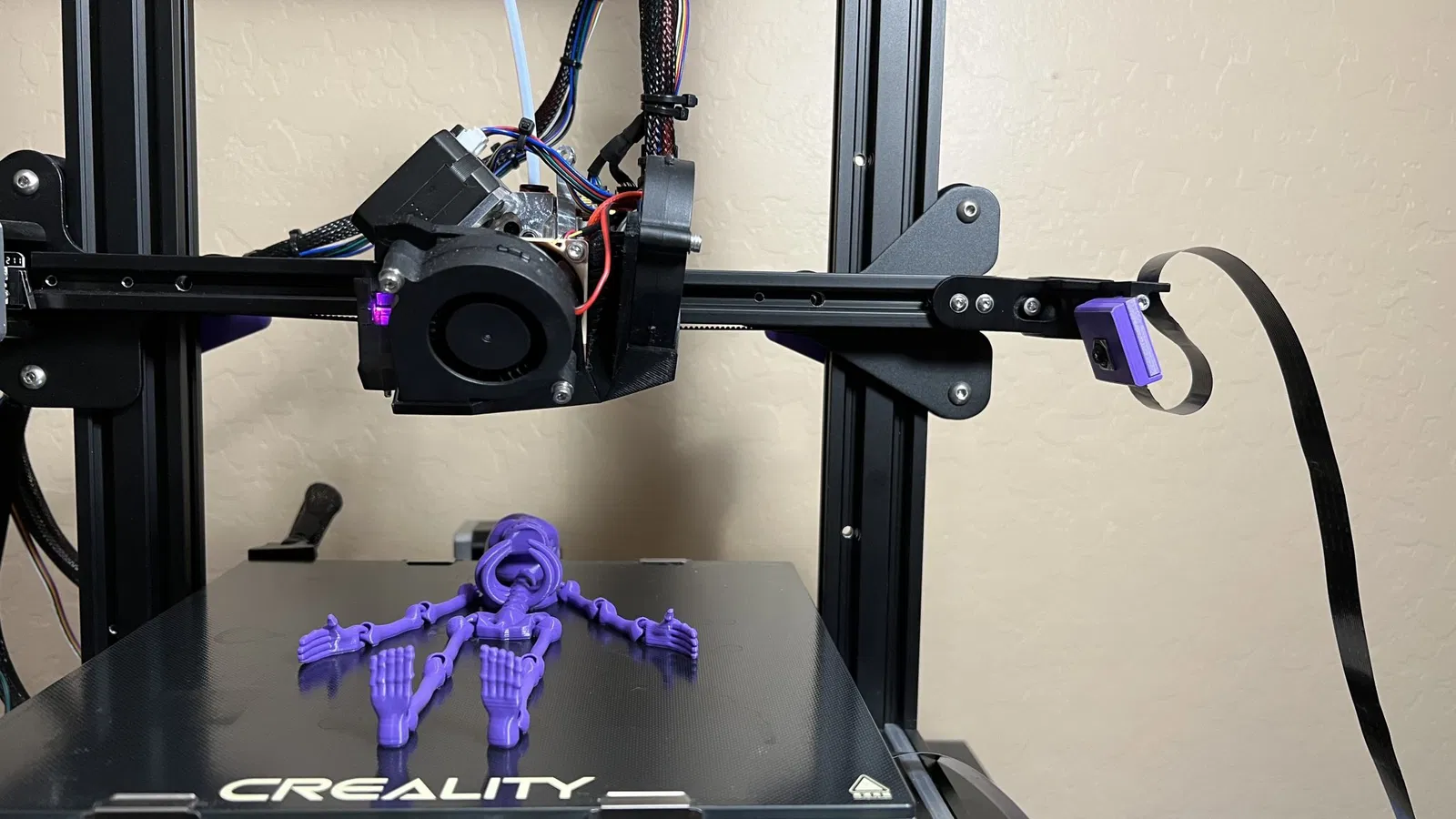

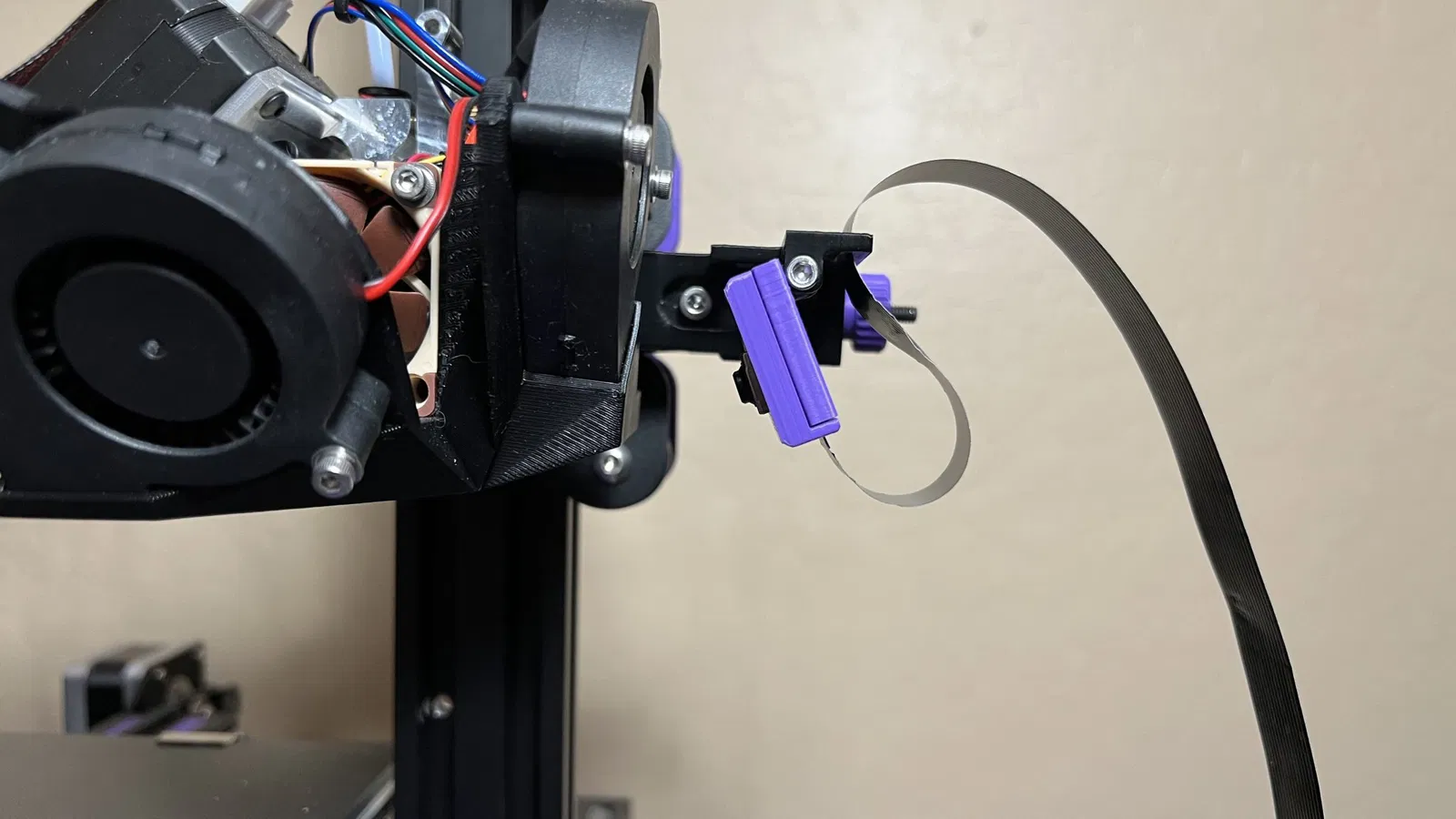

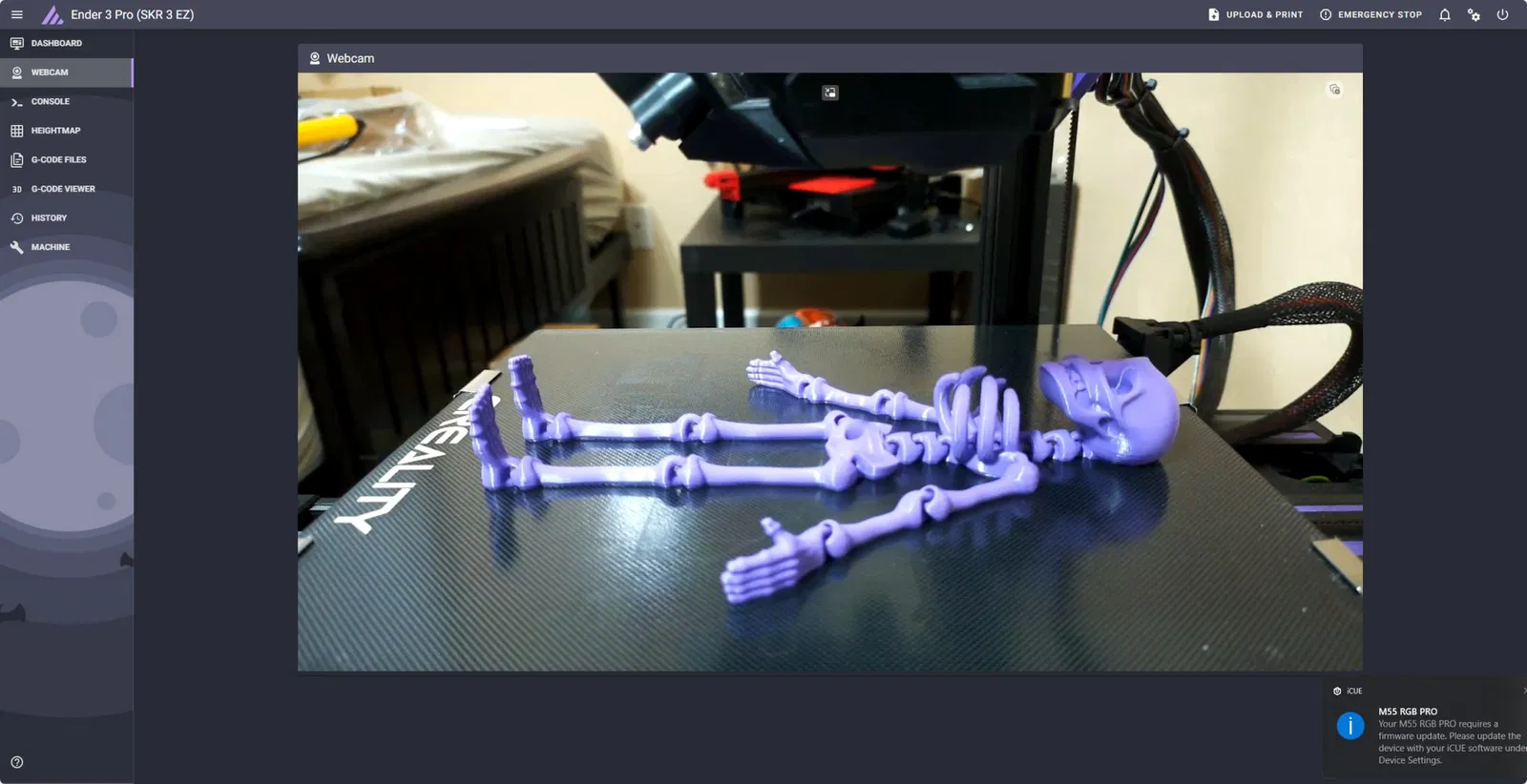

Tổng quan: Nâng cao máy in 3D Ender 3 Pro của bạn với mô hình in tùy chỉnh này, một sự kết hợp của ba thiết kế được chế tác để tăng cường chức năng. Nó có một bộ căng trục X với giá đỡ camera Raspberry Pi tích hợp, đảm bảo chất lượng video ổn định bằng cách giảm thiểu rung động gây rối. Được đặt một cách chiến lược ở bên phải, nó đảm bảo cả vị trí thuận tiện và góc nhìn lý tưởng để theo dõi in ấn chính xác. Hơn nữa, tôi đã sử dụng một cáp ribbon camera Raspberry Pi dài 1m (3.28ft) cho thiết lập này. Tuy nhiên, đáng lưu ý rằng các chiều dài khác cũng có thể được sử dụng, mang lại sự linh hoạt để phù hợp với yêu cầu cụ thể của bạn. Ngoài ra, giá đỡ này tương thích với đầu nóng Micro Swiss NG và một lớp tản nhiệt tùy chỉnh, đảm bảo tích hợp liền mạch mà không làm gián đoạn hoạt động của đầu nóng. Sự kết hợp độc đáo của các tính năng này cho phép bạn đạt được hiệu suất in tối ưu với sự tự tin. Nếu bạn muốn thêm đèn LED vào camera đã lắp, vui lòng xem “Giá đỡ Camera Pi với Hỗ trợ Đèn LED Chìa Khóa Kép”. Mục đích sử dụng: Lý tưởng cho các nhà sáng tạo và những người đam mê in 3D đang tìm cách nâng cao máy in Ender 3 của họ với một giá đỡ camera đáng tin cậy cho các bản ghi time-lapse và/hoặc giám sát từ xa. Các tính năng chính: - Lắp đặt an toàn cho camera Raspberry Pi

• Điều chỉnh căng thẳng để kiểm soát chính xác
• Tương thích với các máy in dòng Ender 3 Danh sách bộ phận: - 1 x Vít M3 x 10mm
• 1m (hoặc chiều dài mong muốn) Cáp Ribbon Camera Raspberry Pi

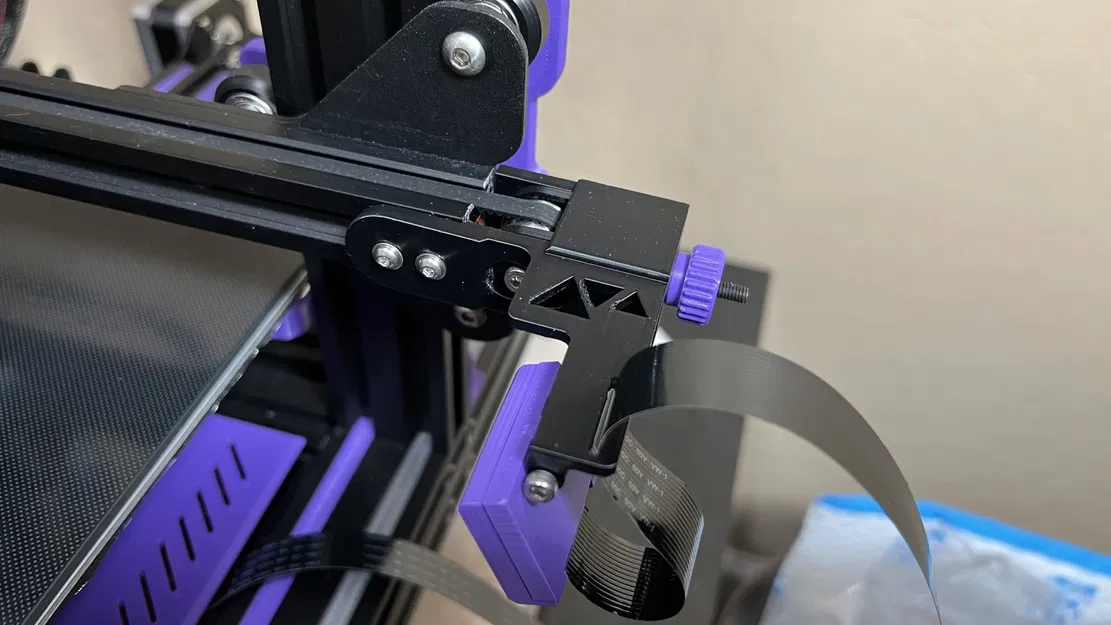

• Vít hiện có từ bộ căng trục X hiện tại Tính tương thích: Mô hình này được thiết kế đặc biệt cho các máy in dòng Ender 3; tuy nhiên, nó có thể phù hợp với các máy in khác có kích thước tương tự. Nếu bạn có một mẫu máy in khác hoặc cần sửa đổi tùy chỉnh, xin đừng ngần ngại liên hệ với tôi. Tôi rất vui lòng điều chỉnh thiết kế theo nhu cầu của bạn. Sửa đổi: Nếu mô hình này không hoàn toàn phù hợp với yêu cầu của bạn, hãy cho tôi biết! Tôi sẵn sàng thực hiện điều chỉnh để đảm bảo nó phù hợp với thiết lập của bạn một cách liền mạch. Hướng dẫn lắp ráp: 1. Thu thập các thành phần: - Đảm bảo bạn có tất cả các thành phần cần thiết: Bộ căng trục X với giá đỡ PiCam, Camera Raspberry Pi, cáp ribbon dài 1m (3.28ft) hoặc chiều dài mong muốn, vít, đai ốc và bất kỳ bộ phận bổ sung nào cần thiết cho thiết lập cụ thể của bạn. 2. Gỡ bỏ bộ căng cũ/hiện tại: - Nếu Ender 3 của bạn hiện đang có một bộ căng được lắp đặt, hãy cẩn thận gỡ bỏ nó để tạo chỗ cho bộ căng trục X mới. Tháo vít của bất kỳ bộ phận nào giữ bộ căng cũ tại chỗ và nhẹ nhàng tách nó ra khỏi khung máy in. 3. Gắn giá đỡ vào Ender 3: - Cẩn thận đặt bộ căng trục X với Camera Pi đã gắn lên máy in 3D Ender 3. Căn chỉnh các lỗ gắn với các điểm tương ứng trên khung máy in. 4. Bảo đảm giá đỡ: - Sử dụng các vít và đai ốc được cung cấp, cố định bộ căng trục X chắc chắn tại chỗ. Đảm bảo nó vừa vặn nhưng không quá chặt để tránh áp lực không cần thiết lên khung. 5. Gắn Camera Pi: - Căn chỉnh Camera Raspberry Pi với giá đỡ được chỉ định trên bộ căng trục X. Đảm bảo ống kính hướng ra ngoài và gắn chặt nó bằng các vít được cung cấp. 6. Bảo đảm cáp: - Luồn cáp ribbon của camera Raspberry Pi qua kênh được chỉ định trên giá đỡ. Hãy cẩn thận không làm căng cáp. 7. Kết nối cáp ribbon: - Nhẹ nhàng cắm đầu nối cáp ribbon vào cổng camera của Raspberry Pi. Đảm bảo nó được ngồi đúng vị trí và chắc chắn. 8. Điều chỉnh tiêu cự của Camera: - Tham khảo hướng dẫn sử dụng của Camera Raspberry Pi hoặc các tài nguyên trực tuyến để được hướng dẫn về cách điều chỉnh tiêu cự, nếu cần. 9. Kiểm Tra Cuối Cùng: - Kiểm tra lại tất cả các kết nối và đảm bảo rằng mọi thứ đều được gắn chặt. Bật nguồn cho Ender 3 và Raspberry Pi của bạn, và kiểm tra camera để đảm bảo hoạt động. Mẹo In Ấn: Để có kết quả tối ưu, hãy sử dụng filament PLA hoặc PETG. In với độ cao lớp là 0.2mm để có sự cân bằng tốt giữa tốc độ và chi tiết. Cài Đặt In Ấn: - Độ Cao Lớp: 0.2mm
• Tỷ Lệ Điền: 20%

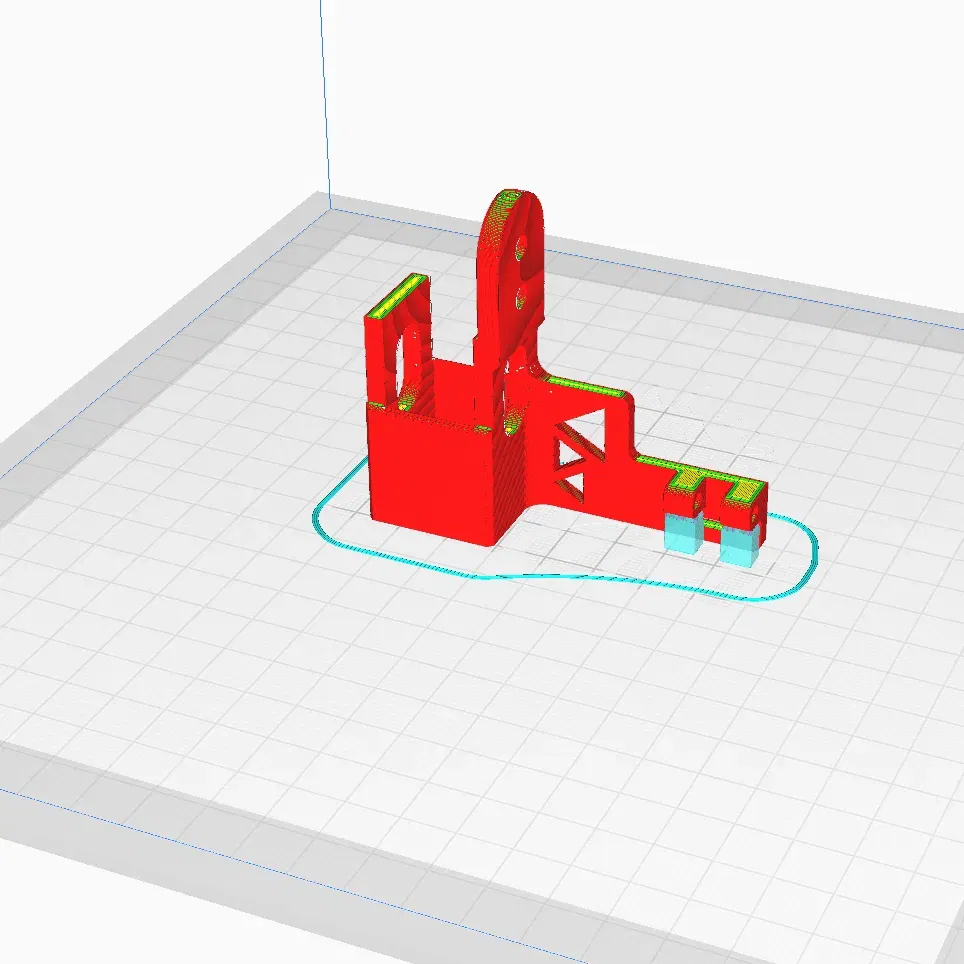

• Hỗ Trợ: Được khuyến nghị, nhưng giới hạn dưới hai lỗ vít nhỏ. (Xem hình ảnh này)
• Làm Mát: Bật
• Tốc Độ In: 50mm/s Các Bộ Phận Bổ Sung: Để lắp ráp, bạn sẽ cần các bộ phận bổ sung sau (không bao gồm): - Dây Cáp Camera Pi: 1m/3.28ft | 2m/6.56ft
• Vít và Đai Ốc M3 - LIÊN KẾT Các Mô Hình Bổ Sung: - Nút Căng Dây Đai - LIÊN KẾT
• Giá Đỡ Camera Pi với Hỗ Trợ Đèn LED Chìa Khóa Kép - LIÊN KẾT Nếu bạn có thêm đề xuất hoặc những cải tiến cụ thể nào trong đầu, xin đừng ngần ngại cho tôi biết. Phản hồi của bạn giúp tôi điều chỉnh thiết kế của mình để phù hợp hơn với nhu cầu của bạn. Liên hệ với tôi với các đề xuất của bạn! Hỗ trợ Tác giả: Nếu bạn thấy mô hình này hữu ích, hãy xem xét việc hỗ trợ tôi trên BuyMeACoffee.com. Sự hỗ trợ của bạn giúp tôi tiếp tục tạo ra và chia sẻ thiết kế với cộng đồng. Phiên bản: | Phiên bản | Mô tả | |---|---| | v1.00 | Phát hành ban đầu | | v1.01 | Thêm các mô hình với các góc khác nhau trên giá đỡ camera: - X_Axis_Tensioner_PiCam_Mount_5_degree_v1.0 - X_Axis_Tensioner_PiCam_Mount_10_degree_v1.0 | | v1.02 | Cập nhật nhỏ cho tấm nền của mô-đun camera pi 3. |
