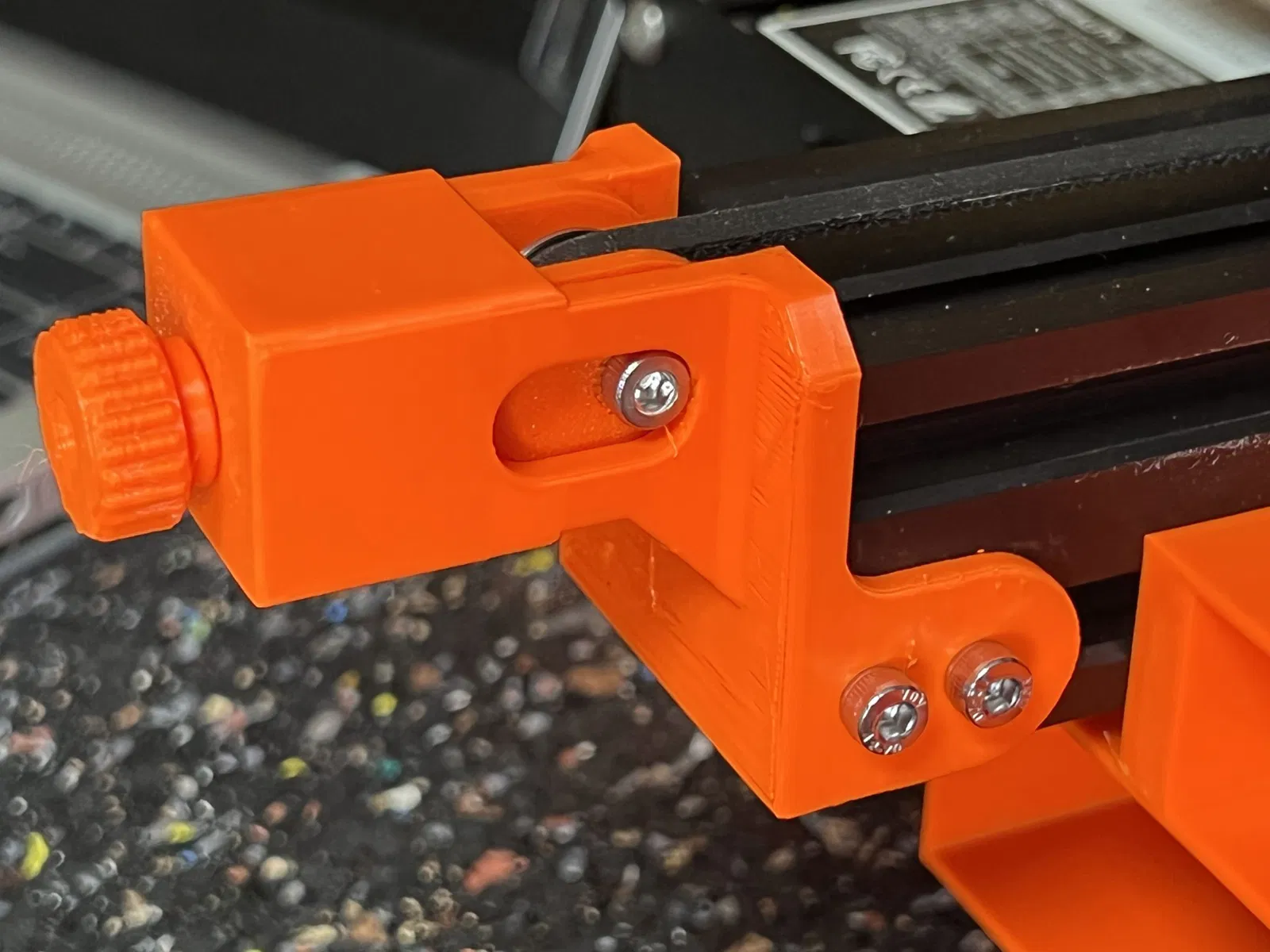

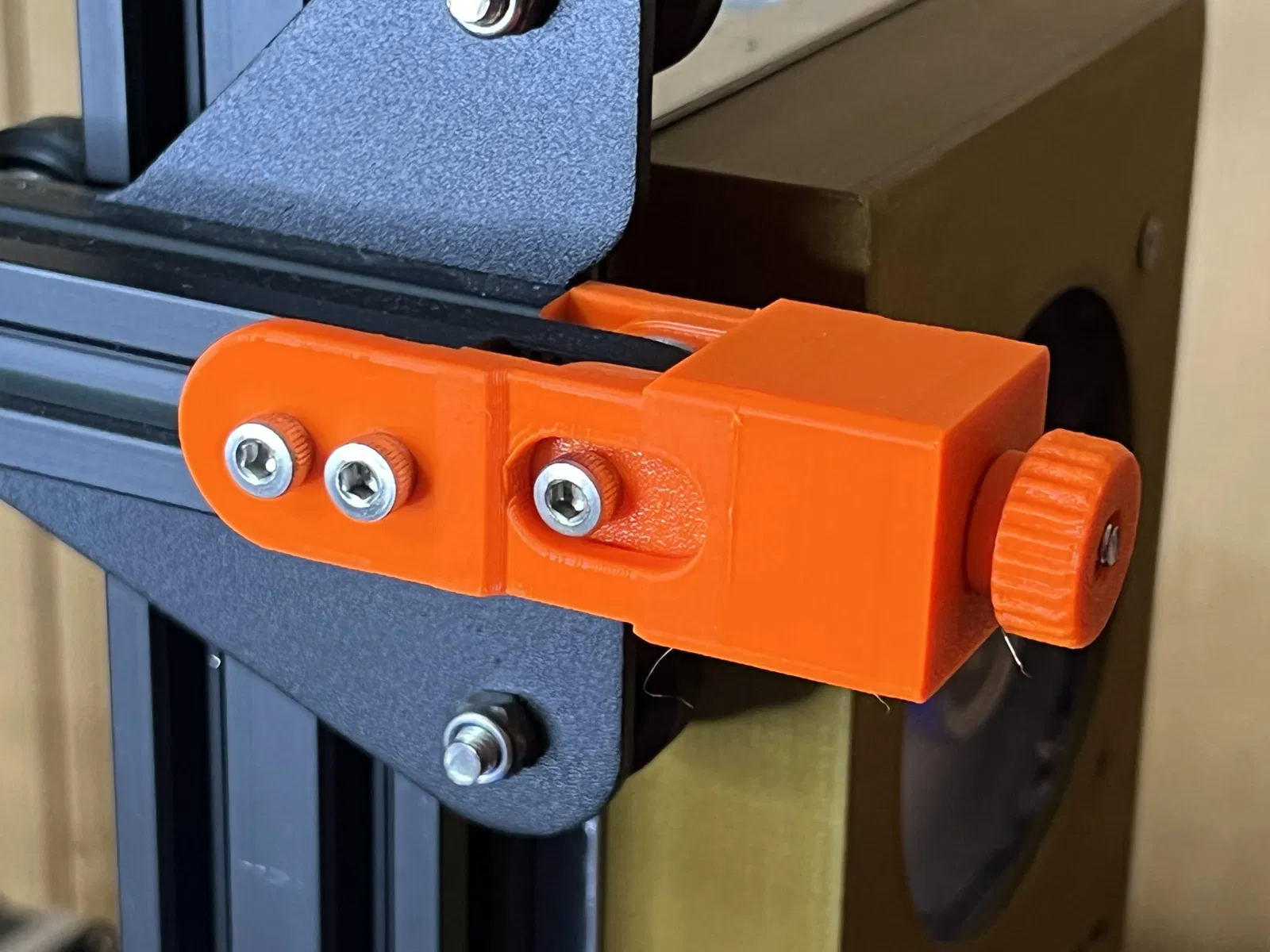

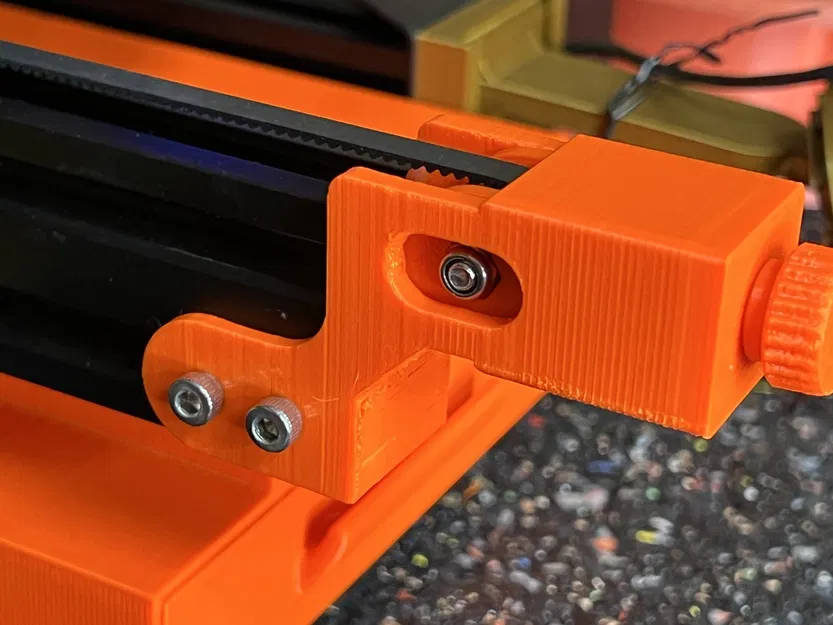

Bộ căng dây X & Y cho máy in 3D Ender 3 và Ender 3 Pro

Tôi đã thực hiện một số thay đổi đối với thiết kế gốc:

• Thêm phiên bản Ender 3 của bộ căng trục Y
• Sử dụng vít M4 và chèn thay vì M5
• Làm cho các giá đỡ bạc đạn dễ dàng trượt vào vỏ của chúng hơn
• Kéo dài chiều dài của các giá đỡ bạc đạn để bộ căng hoạt động với các vít có đầu lớn hơn
• Cung cấp phiên bản tệp STL và 3MF
• Thêm phiên bản dài hơn của vỏ trục Y 2020

Remixed từ https://www.thingiverse.com/thing:4669308

Tóm tắt Cách nhìn của tôi về một bộ căng dây trục X và Y. Tôi đã xem qua thingiverse và không thực sự thấy điều gì tôi thích nên tôi đã thiết kế riêng của mình.

In với PETG hoặc ABS, tôi KHÔNG khuyến nghị PLA, nó quá giòn.

Các bộ căng này sử dụng các con lăn và T-nuts tiêu chuẩn đi kèm với máy, nhưng bạn sẽ cần phần cứng bổ sung sau đây

BỘ CĂNG X 1 - VÍT ĐẦU CAP M4 x 25 1 - ĐAI ỐC NYLOC M4 1 - VÍT ĐẦU TRÒN M4 x 30 1 - NUTSERT "MELT IN" M4 (Nếu in núm điều chỉnh nutsert)

BỘ CĂNG Y 1 - VÍT ĐẦU CAP M4 x 25 1 - ĐAI ỐC NYLOC M4 1 - VÍT ĐẦU TRÒN M4 x 30 1 - NUTSERT "MELT IN" M4 (Nếu in núm điều chỉnh nutsert)

Lưu ý: Trong trường hợp bạn đang thắc mắc "ĐAI ỐC HÌNH CHỮ NHẬT" được thiết kế để vừa khít với VÍT M4, vì vậy vít sẽ cắt một ren vào phần này, vặn phần này hoàn toàn đến dưới đầu vít (hình ảnh được hiển thị). Mục đích của phần này là giữ chặt vít và ngăn nó quay khi vặn núm để căng dây

Tôi hoan nghênh bất kỳ phản hồi nào bạn có thể có, tôi sẽ cố gắng trả lời bất kỳ câu hỏi nào

Cài đặt in Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Ender 3

Rafts: Không

Supports: Có

Resolution: 0.16

Infill: 40%-100%

Filament color: Bất kỳ

Filament material: PETG hoặc ABS

Notes: Mục duy nhất thực sự cần hỗ trợ là Ender 3 Pro Y - HOUSING, tất cả các phần khác sẽ in mà không cần hỗ trợ ở các hướng đã chỉ ra. Tôi khuyên bạn nên sử dụng 100% infill để tăng cường độ bền.
