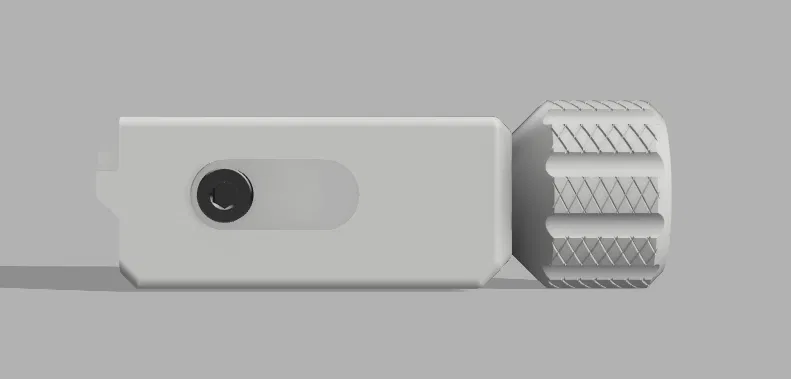

Bộ căng dây đai (Belt Tensioner) cho Ender 3

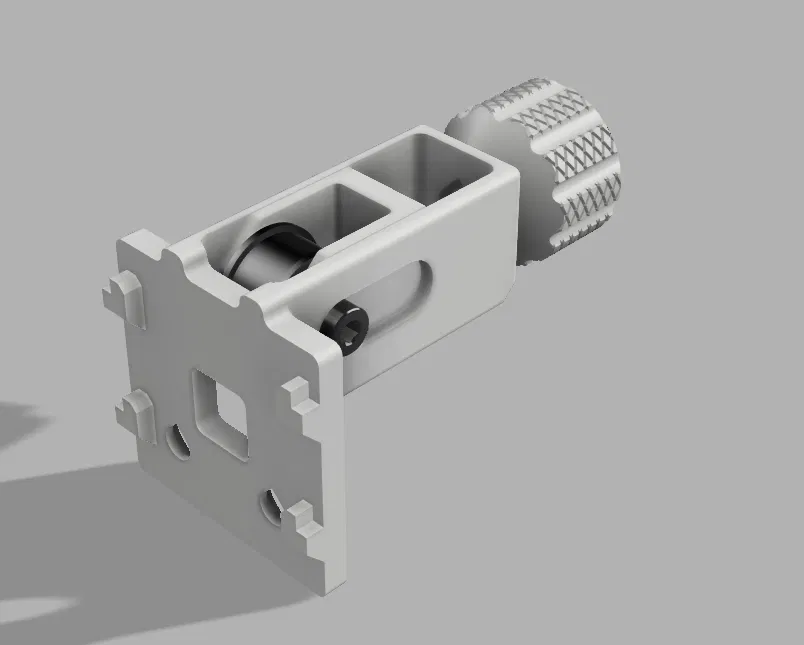

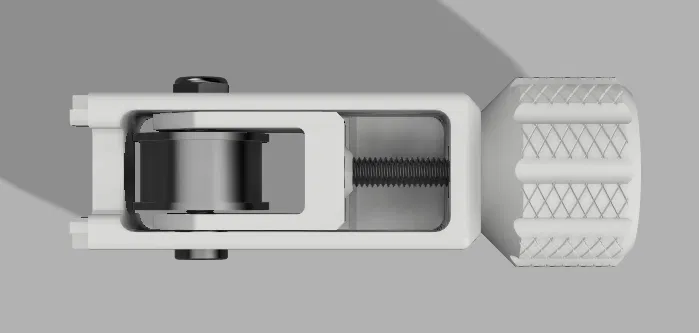

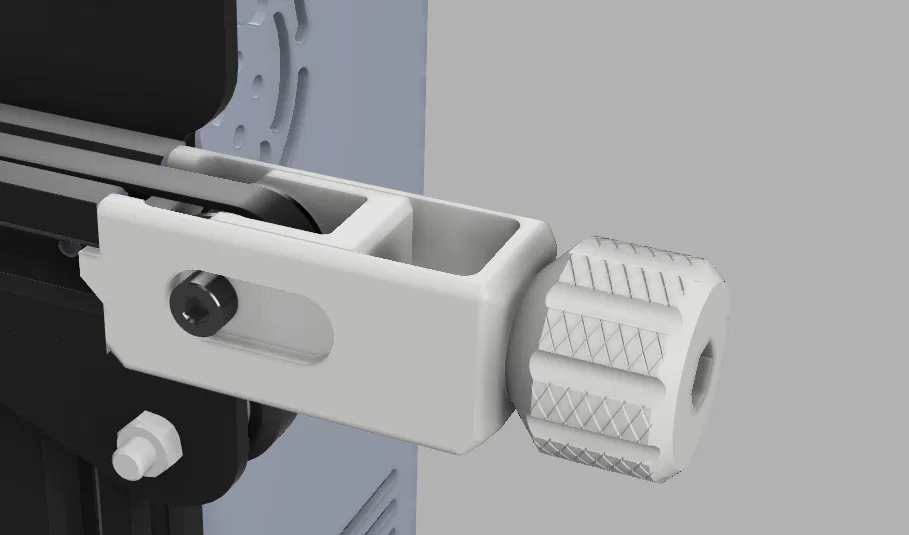

Bộ căng dây đai này được gắn vào đầu thanh nhôm định hình bằng vít M5 x 10 mm đầu bằng, thay vì dùng T-Nut. Ngoài ra, mô hình này gồm 4 phần riêng biệt (không dùng thanh trượt căng dây rời), sử dụng một vít M4 x 20 mm đầu trụ và đai ốc khóa, cùng một vít M4 x 30 mm đầu lục giác với đai ốc M4 tiêu chuẩn được lắp vào núm vặn sau khi in.

Lưu ý: Chất liệu PLA hoặc các vật liệu tương tự sẽ dễ bị cong vênh. Mình đã dùng nhựa ASA và thấy rất ổn, không bị cong vênh. Mình khuyên các bạn nên dùng loại nhựa tương tự hoặc bền hơn để in.

Linh kiện cần thiết:

• Mũi taro M5
• Vít đầu bằng M5 x 10 mm
• Vít đầu trụ M4 x 20 mm
• Đai ốc khóa M4 (Nylock Nut)
• Vít đầu lục giác M4 x 30 mm
• Đai ốc M4

Cập nhật gần đây:

• Tăng độ nhám (knurling) trên núm vặn (trước đó in không rõ).
• Thay đổi góc vát (chamfer) trên núm vặn để in dễ hơn.
• Cập nhật bộ căng trục X (tăng độ cứng cáp).
• Sửa lỗi bộ căng trục Y (đã in thử và căn chỉnh lại các vấn đề).

Bộ căng dây đai này được lấy cảm hứng từ thiết kế của Crosslinks với một vài thay đổi về kích thước và kiểu lắp đặt. Tuy nhiên, đây là một mô hình hoàn toàn khác biệt.
