Giá đỡ kết nối XT60 và Molex cho máy in 3D
Remix từ Giá đỡ gắn panel XT60 với cổng đi dây bổ sung Tác giả JuanOnJuan
- Lượt tải
- 19
- Lượt thích
- 7
- Lượt coi
- 316
- Bản remix
- 0
- Bình luận
- 1
File 4 324 KB
- Hauptk_rper_1765649261.stlSTL · 122,7 KB
- Klemme_1765649262.stlSTL · 80,4 KB
- R_ckplatte_1765649263.stlSTL · 73,1 KB
- Bohrschablone_1765649264.stlSTL · 47,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #48042
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Tôi đã đặt máy in của mình trong một tủ quần áo cũ và muốn gắn các nguồn điện bên ngoài.
Để tôi có thể lấy máy in ra khỏi tủ mà không cần tháo nguồn điện, tôi đã sử dụng cáp điện với đầu nối XT-60, và cáp PowerPanic với một đầu nối Molex khác.

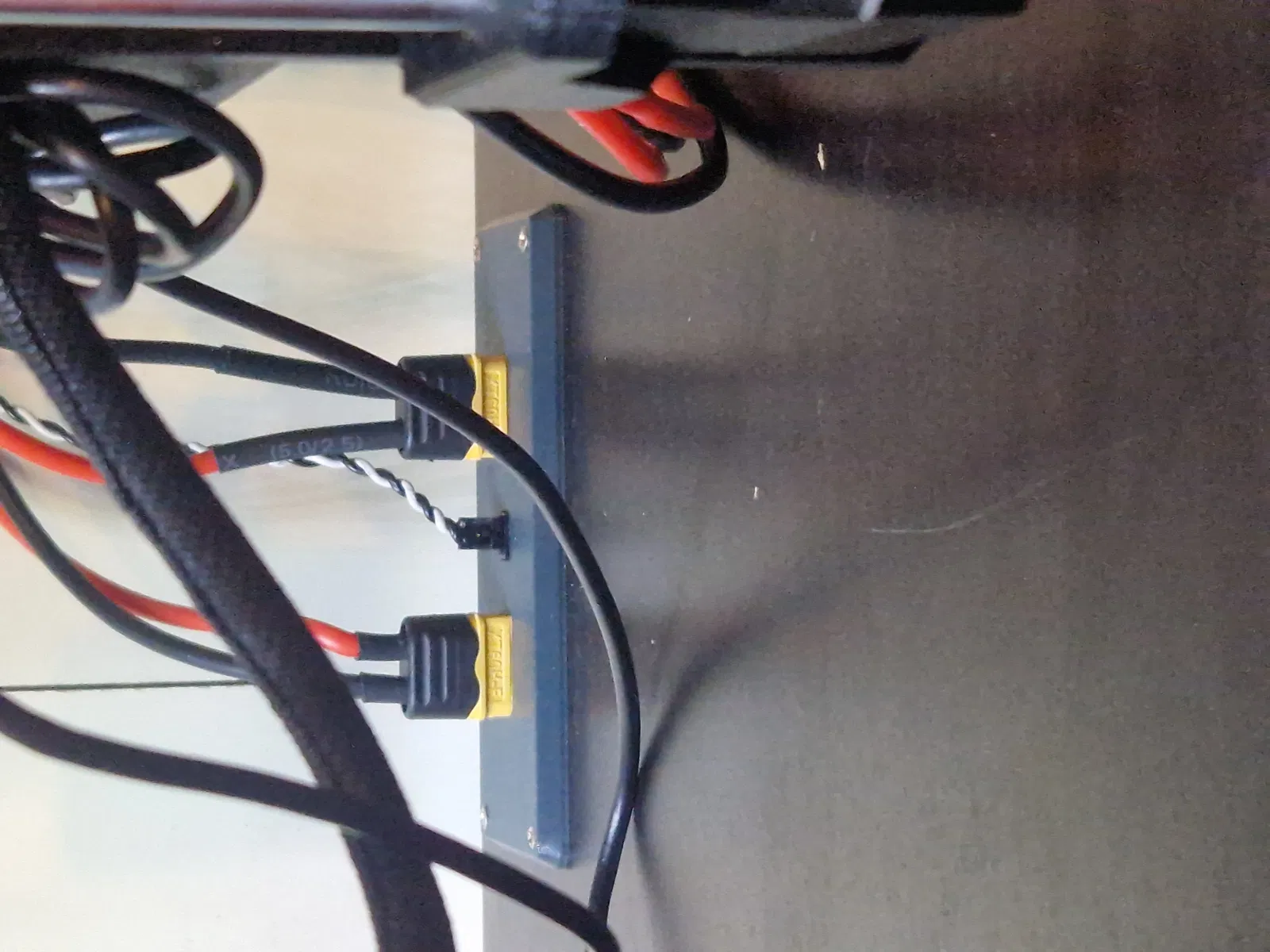

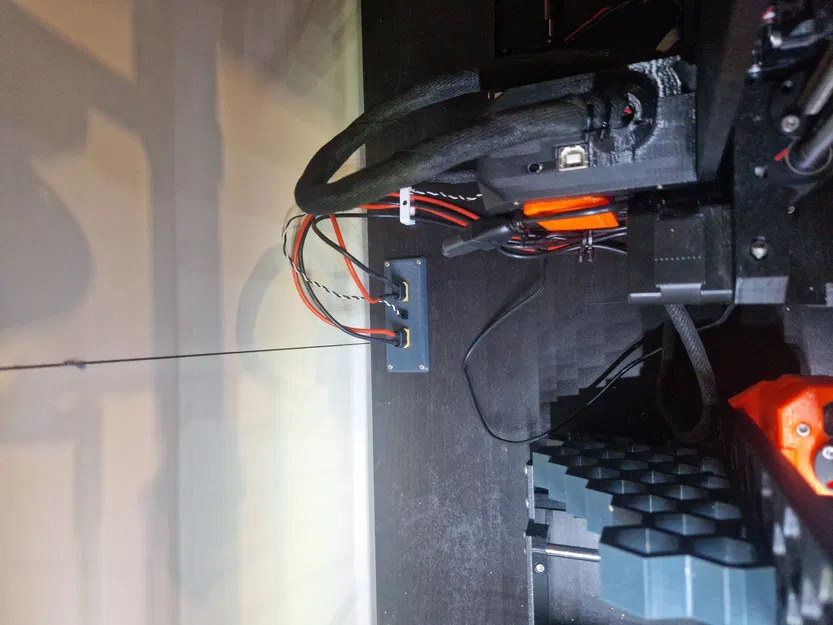

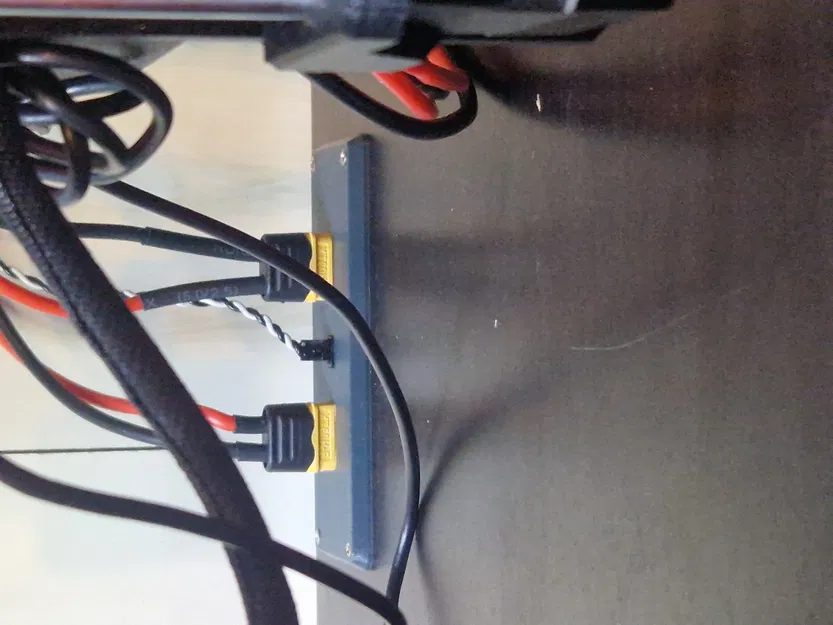

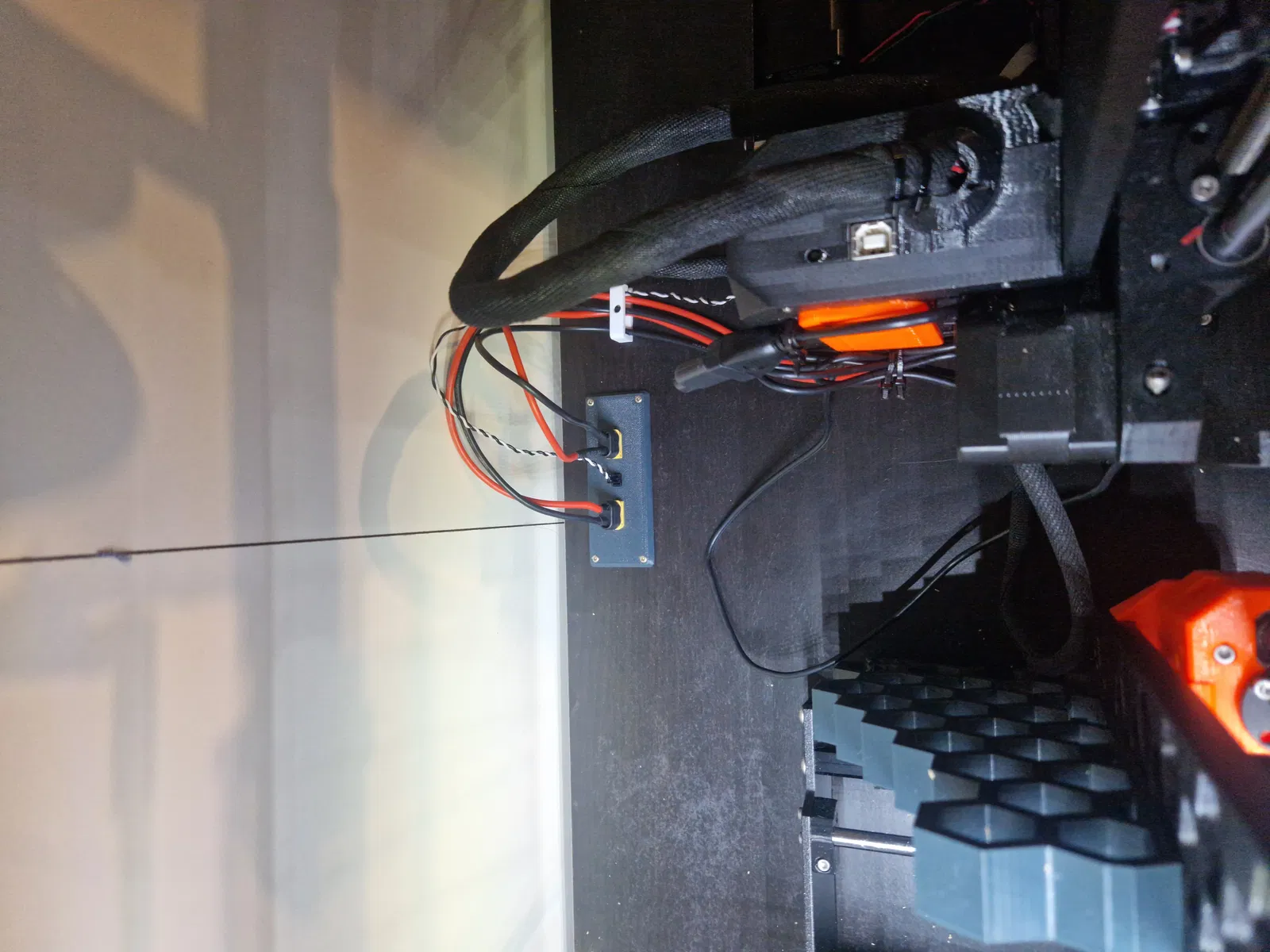

Để cả hai được lắp đặt gọn gàng trong tủ, tôi đã thiết kế đầu nối/gắn/mở lỗ này. (Tôi đã lấy mẫu từ gắn XT-60 của JuanOnJuan).
Tệp với mẫu khoan chỉ đơn giản là để đánh dấu các lỗ cho ốc vít cũng như kích thước cho việc đi cáp.
Tôi đã sử dụng cáp 14AWG cho các cáp dẫn điện và cáp 24AWG cho cáp PowerPanic.
Tôi đã sử dụng ốc M3 với đai ốc, chiều dài nên tối thiểu là 40mm, nếu tường tủ dày hơn, có thể sử dụng ốc dài hơn.
XT-60:
https://www.amazon.de/dp/B0BM9JK5PG?ref=ppx_yo2ov_dt_b_product_details&th=1
14AWG:
https://www.amazon.de/dp/B0B5939XXJ?ref=ppx_yo2ov_dt_b_product_details&th=1
24AWG:
https://www.amazon.de/dp/B08BZKVVH2?ref=ppx_yo2ov_dt_b_product_details&th=1
Các đầu nối Molex có cùng đầu nối như của Prusa, vì vậy bạn cũng có thể kéo dài cáp và sử dụng các đầu nối hiện có.
Để lắp ráp một đầu nối Molex, bạn cần cả đầu nối và tiếp xúc.
Molex 70107-0001
Vỏ kết nối, 1 hàng, Phiên bản A, SL 70107, đầu nối, 2 - chân, 2.54 mm
Molex 50-57-9402
Vỏ cắm, một hàng, Phiên bản G, rãnh bảo vệ ngược phía sau, SL 70066, 2-chân, 2.54mm
Molex 16-02-0086
Tiếp xúc, C-Grid®, SL 70058, tiếp xúc cắm, kết nối crimp, 22 AWG, tiếp xúc được thiếc.
Molex 16-02-0107
Kontakt, C-Grid®, SL 70021, Stiftkontakt, Crimpanschluss, 22 AWG, Verzinnte Kontakte
Tiếng Anh:
Tôi có máy in trong một cái tủ cũ và muốn bắt các nguồn điện ở bên ngoài. Để tôi không phải tháo máy in ra khỏi nguồn điện để lấy nó ra khỏi tủ, tôi đã trang bị cho các dây nguồn các đầu nối XT-60 và dây PowerPanic với một đầu nối Molex khác. Để cả hai được lắp đặt gọn gàng trong tủ, tôi đã vẽ đầu nối/gắn/mặt cắt này. (Tôi đã sử dụng gắn XT-60 từ JuanOnJuan làm mẫu). Tệp với mẫu khoan chỉ được sử dụng để đánh dấu các lỗ cho ốc vít và kích thước cho lối vào cáp. Tôi đã sử dụng cáp 14AWG làm cáp nguồn và 24AWG cho cáp PowerPanic. Tôi đã sử dụng ốc M3 với đai ốc làm ốc vít, chiều dài nên ít nhất là 40mm. Nếu tường tủ dày hơn, có thể sử dụng ốc dài hơn.
XT-60:
https://www.amazon.de/dp/B0BM9JK5PG?ref=ppx_yo2ov_dt_b_product_details&th=1
14AWG:
https://www.amazon.de/dp/B0B5939XXJ?ref=ppx_yo2ov_dt_b_product_details&th=1
24AWG:
https://www.amazon.de/dp/B08BZKVVH2?ref=ppx_yo2ov_dt_b_product_details&th=1
Các đầu nối Molex có cùng kết nối như của Prusa, vì vậy bạn cũng có thể kéo dài cáp và sử dụng các kết nối hiện có. Để lắp ráp một đầu nối Molex, bạn cần cả đầu nối và tiếp xúc.
Molex 70107-0001
Connector housing, 1 row, version A, SL 70107, plug, 2-pole, 2.54 mm
Molex 50-57-9402
Socket housing, single row, version G, reverse polarity protection ribs at the rear, SL 70066, 2-pole, 2.54mm
Molex 16-02-0086
Contact, C-Grid®, SL 70058, socket contact, crimp connection, 22 AWG, tin plated contacts
Molex 16-02-0107
Liên hệ, C-Grid®, SL 70021, chân liên hệ, kết nối crimp, 22 AWG, các tiếp xúc được mạ thiếc
