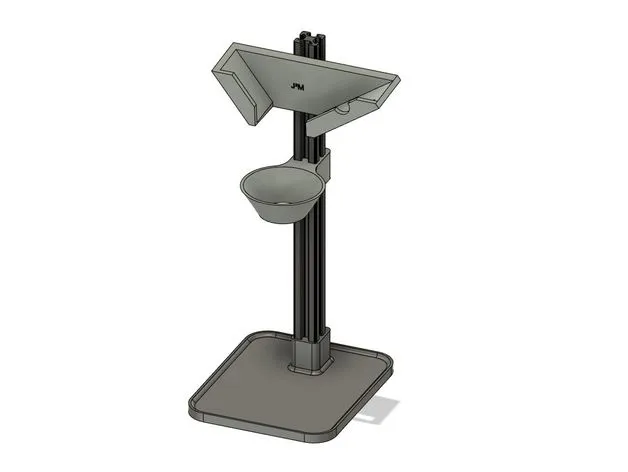

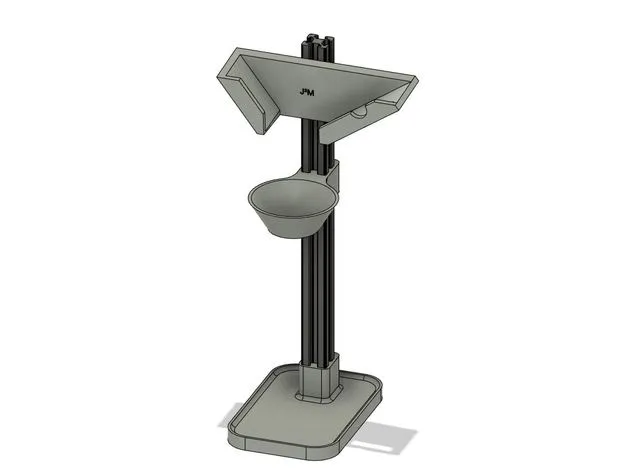

Giá đỡ vat nhựa cho máy in 3D Elegoo Saturn

Tôi đã tìm thấy một vài giá đỡ cho bể nhựa nhưng không cái nào phù hợp với Elegoo Saturn của tôi. Tôi quyết định tự làm phiên bản của riêng mình và chia sẻ nó với mọi người!

Sự vừa vặn hơi lỏng một chút có chủ ý để phù hợp với các bu lông căn chỉnh ở đáy bể nhựa và để tránh làm hỏng phim FEP.

Có một độ nghiêng 5 độ để cho phép nhựa chảy ra khỏi bể dễ dàng hơn.

Vui lòng sử dụng bản in thử để giúp điều chỉnh các tolerances khi cần, các máy in và bộ phận khác nhau có thể vừa khít hoặc lỏng hơn tùy thuộc vào sự chồng chất tolerances.

BẠN SẼ CẦN:
3x Đai ốc M5
3X Bu lông M5x20mm
1x 20x20x400mm (hoặc dài hơn) thanh nhôm ép T-Slot (V-Slot có hình dạng khác)

Đây là các bộ phận tôi đã sử dụng:

Thanh ép: https://www.amazon.com/gp/product/B07V32DJJP/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
Đai ốc và Bu lông: https://www.amazon.com/gp/product/B07WZHN2XS/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Lưu ý: Tôi KHÔNG liên kết với bất kỳ sản phẩm nào được liên kết ở trên và KHÔNG nhận được bất kỳ thứ gì (tiền bạc hay khác) từ việc mua hàng.

Tôi cũng đã bao gồm nhà thiết kế mà tôi đã lấy ý tưởng từ: "True_Scott". Họ đã làm rất tốt nhưng nó không phù hợp với máy in cụ thể của tôi. Tôi cũng đã thêm một số tính năng mà tôi thích nhưng giữ lại một số tính năng mà tôi không thích.

Nếu bạn không có một chiếc Elegoo Saturn thì hãy kiểm tra thiết kế của họ, nó có thể phù hợp với bạn!

Cập nhật:

Thay đổi V1.1:
-Tăng khoảng trống trên giá đỡ bể để tránh làm hỏng phim FEP.

Thay đổi V1.2:
-Tăng kích thước lỗ cắt cho bu lông bể.

Thay đổi V1.3 (Phiên bản hiện tại):
-Tăng độ dày của đáy.
-Làm lõm đáy để giúp với việc đổ tràn và tăng độ cứng.
-Bao gồm một đáy lớn hơn cho các chai lớn hơn!

Ý tưởng gốc cho dự án này: https://www.thingiverse.com/thing:4149707

Máy in: MK3S+

Máng: Không

Hỗ trợ: Có

Độ phân giải: 0.15

Infill: 20%

Thương hiệu filament: Prusament

Màu filament: Bạc Galaxy

Chất liệu filament: PLA
