Mô tả

LƯU Ý: Cập nhật có sẵn:

Cánh tay máy ảnh tổng hợp đã cập nhật cho SV06 & SV06+

Vì đây là mô hình của tôi, tôi muốn chỉ cho bạn một phiên bản cải tiến.

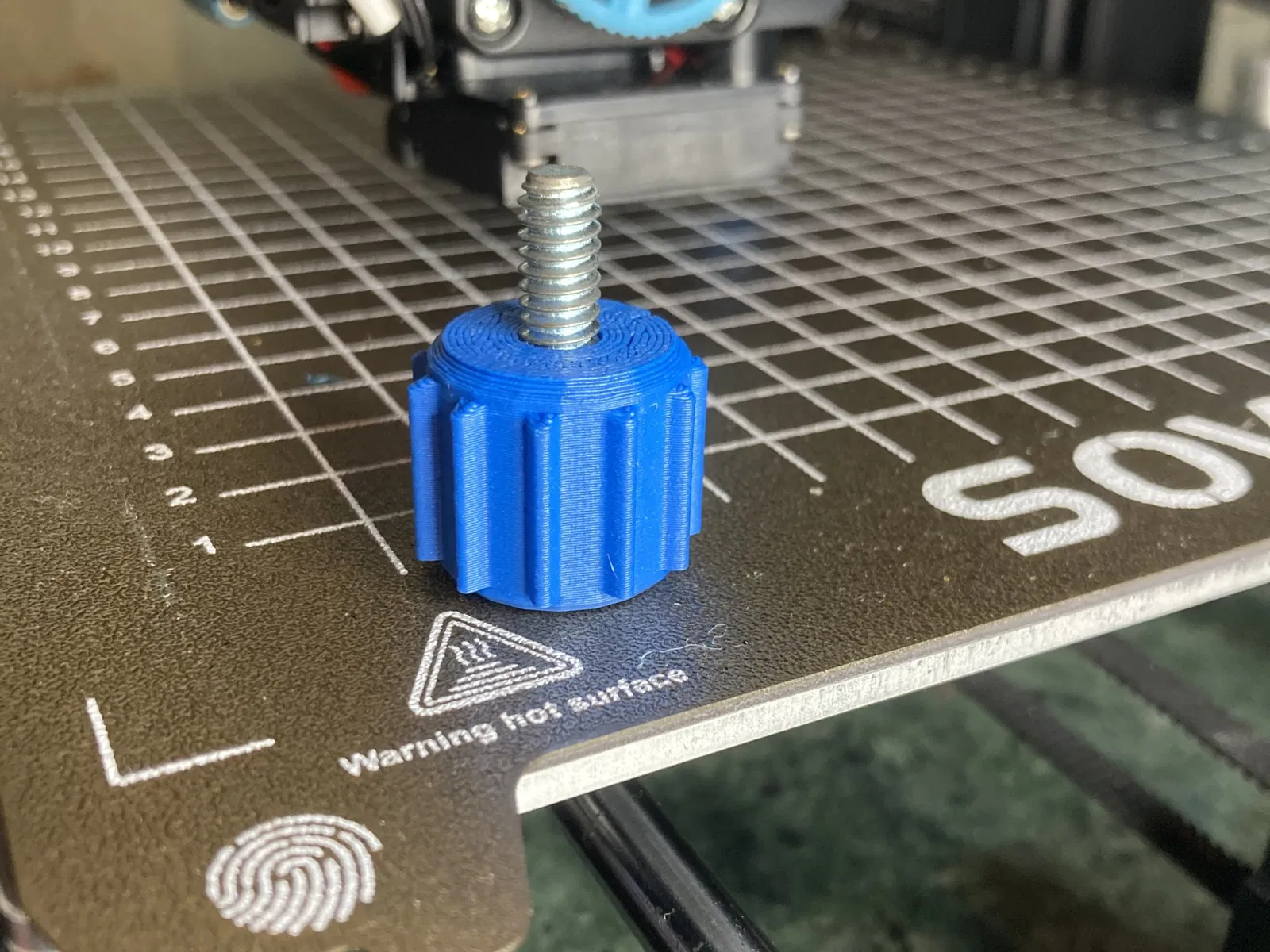

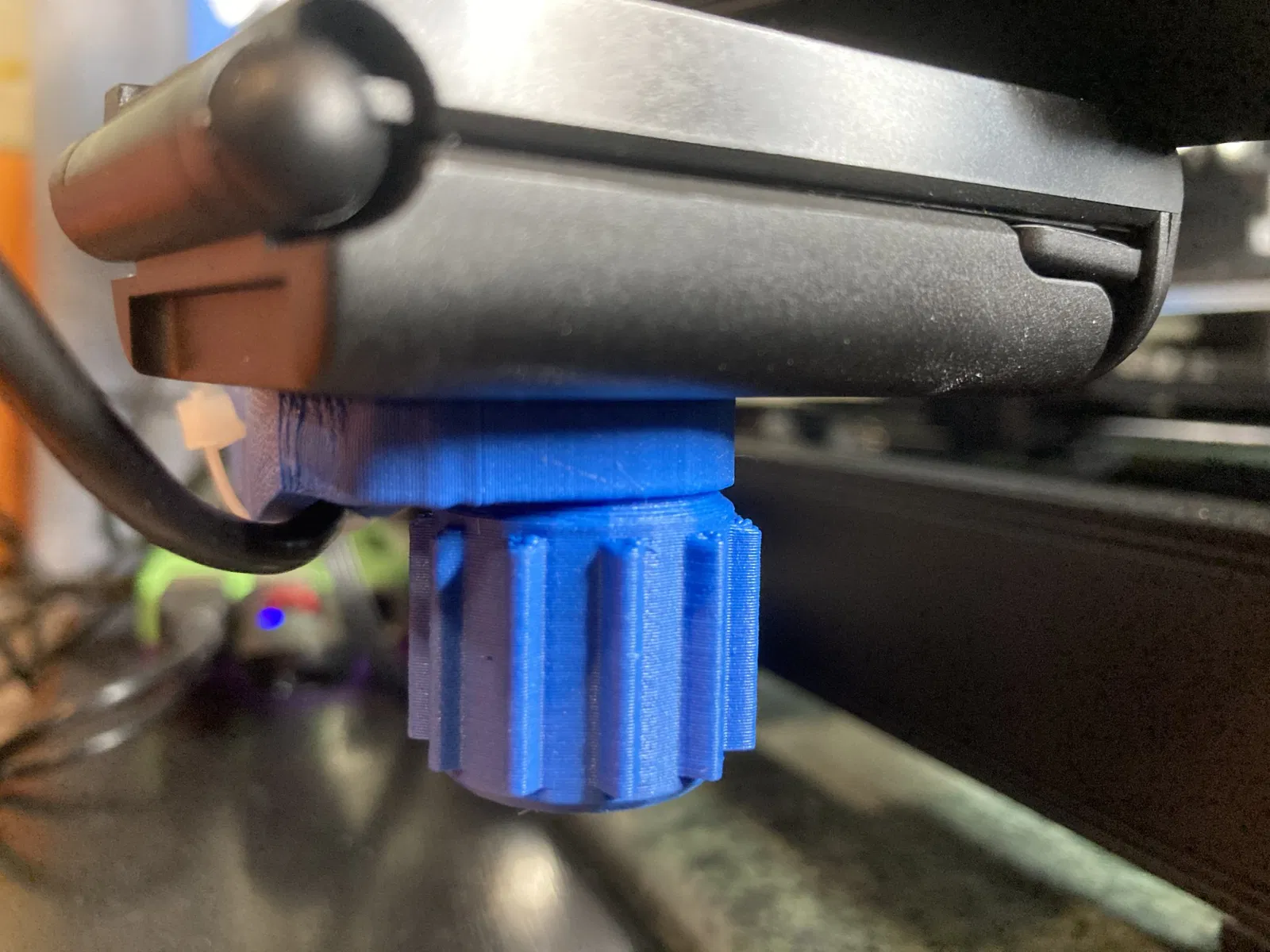

Đây là một bản Remix cho phép Webcam được gắn bằng cách sử dụng một bu lông Hex bằng thép không gỉ 1/4" x 3/4". Thay vì tháo rời Webcam để gắn vào giá đỡ. Gắn giá đỡ bằng một vít M3x25mm.

Sau khi thiết kế lại Phiên bản Đầu tiên, giá đỡ Camera đã hoạt động nhưng có vẻ rung với tải trọng của toàn bộ Webcam được gắn trong khi in. Điều này không ảnh hưởng đến ảnh chụp Time lapse nhưng đã được thấy trong luồng trực tiếp.

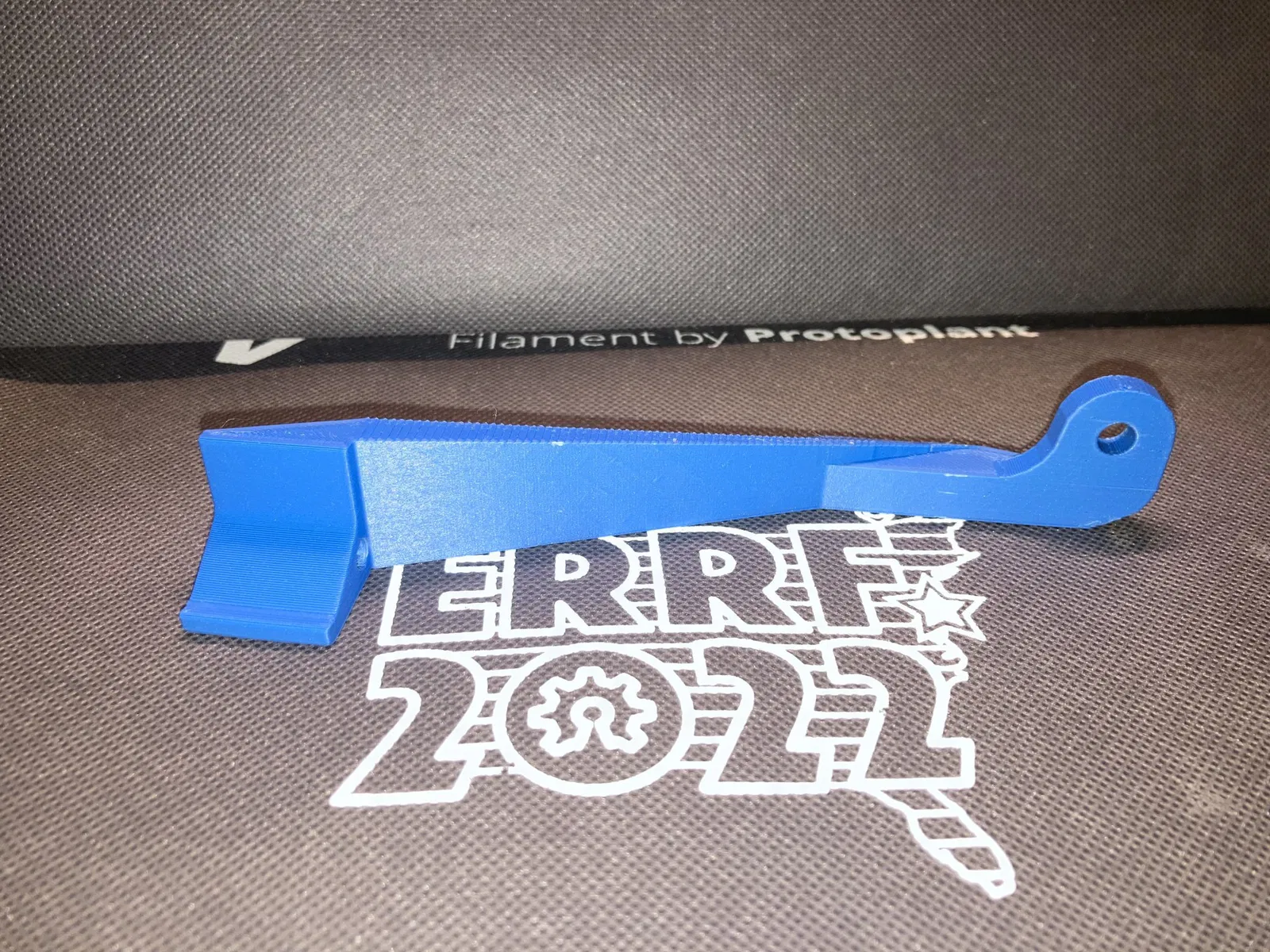

Vì vậy, tôi đã quay lại tệp của người tạo gốc và trích xuất chỉ phần Giá đỡ Động cơ của tệp và tiếp tục thiết kế lại một giá đỡ cứng hơn, dài hơn và thấp hơn để xem liệu tôi có thể có được cái nhìn tốt hơn về đầu in trong khi in.

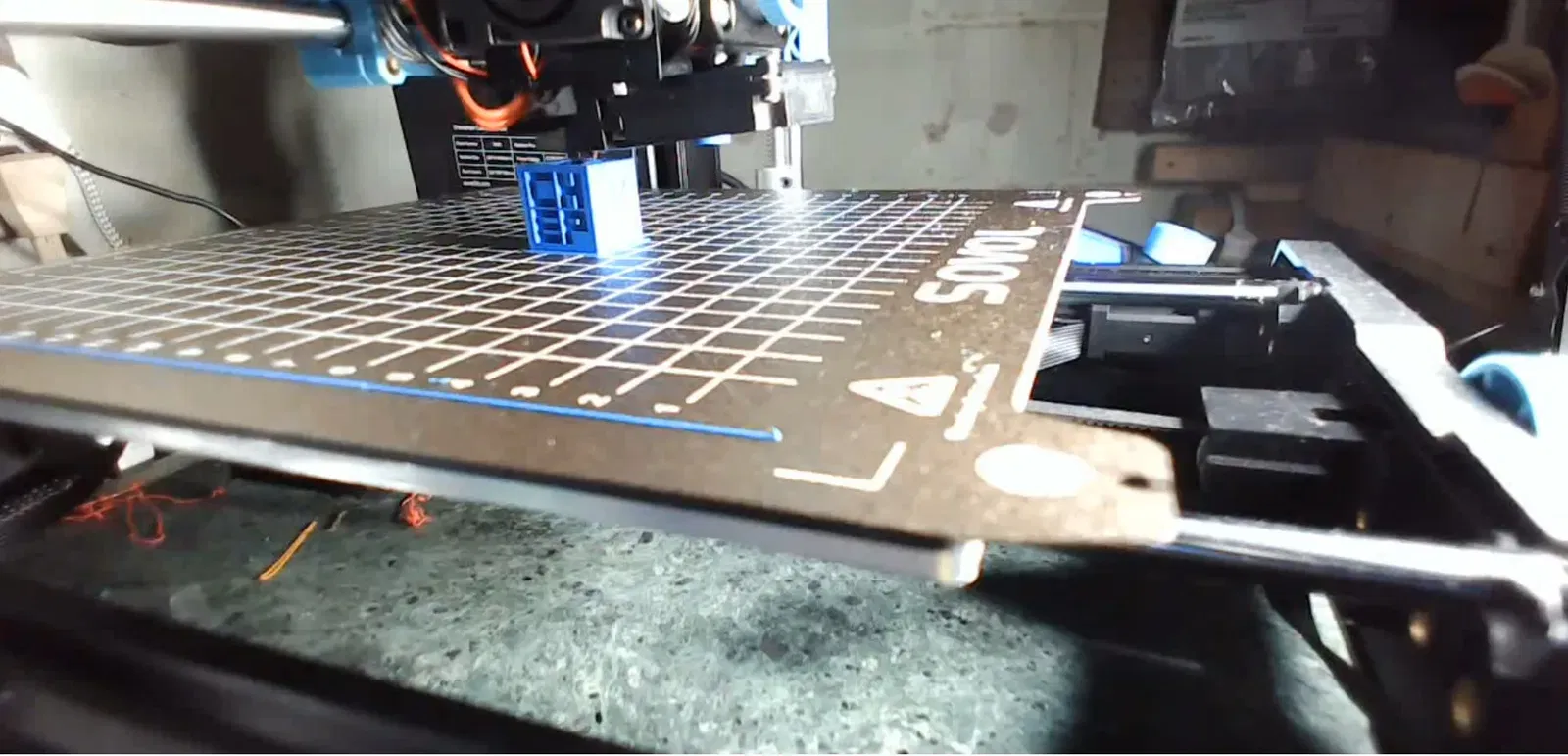

Phiên bản Thứ ba đã tạo ra một giá đỡ ổn định hơn và cung cấp cái nhìn tốt về đầu in và mô hình, nhưng không đủ thấp để thực sự nhìn thấy vòi in.

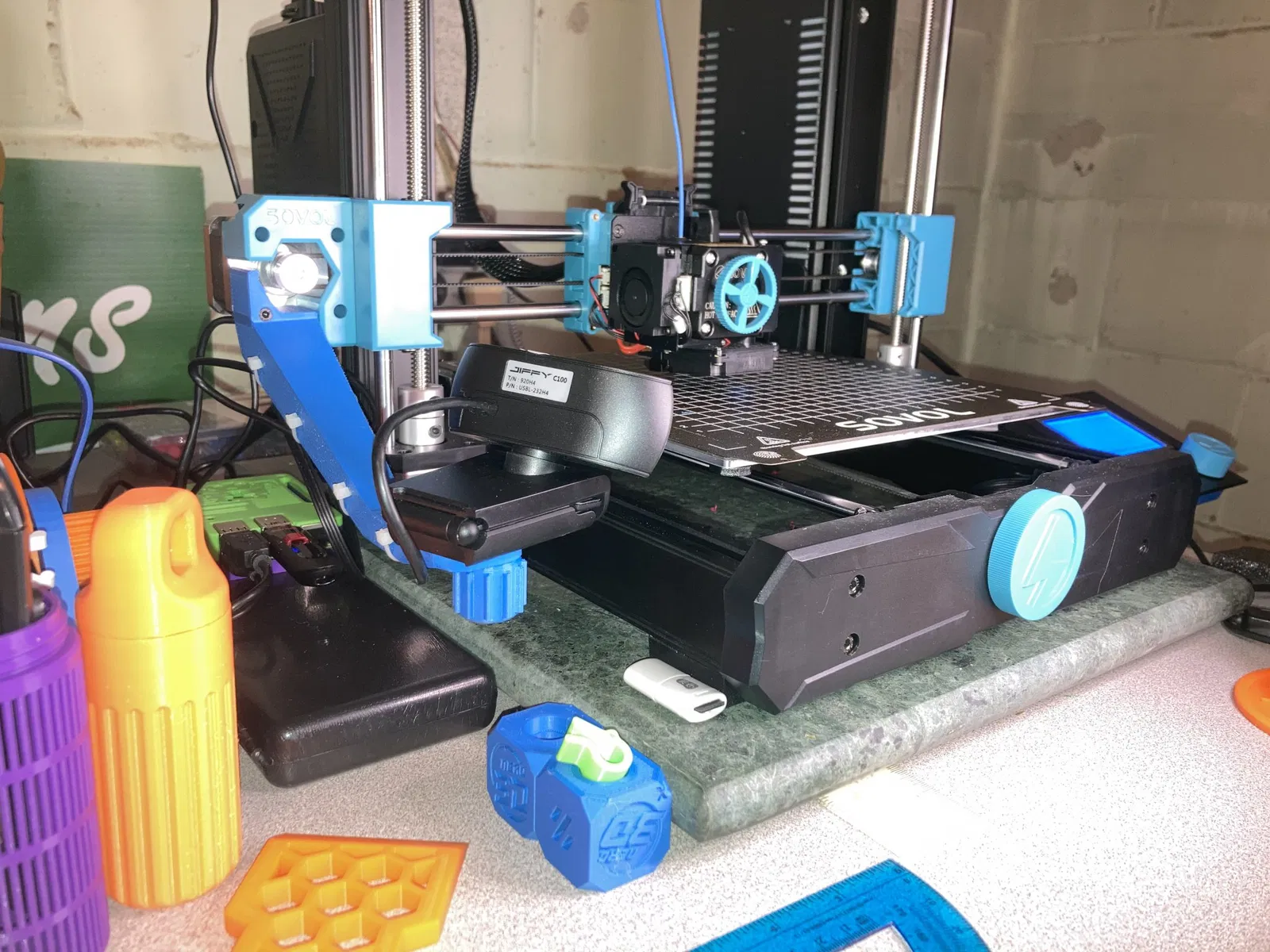

Phiên bản Thứ tư đủ thấp để thực sự nhìn thấy vòi in và đủ cứng để không ngăn rung. Vì vậy, tôi đã chọn phiên bản này cho máy in của mình.

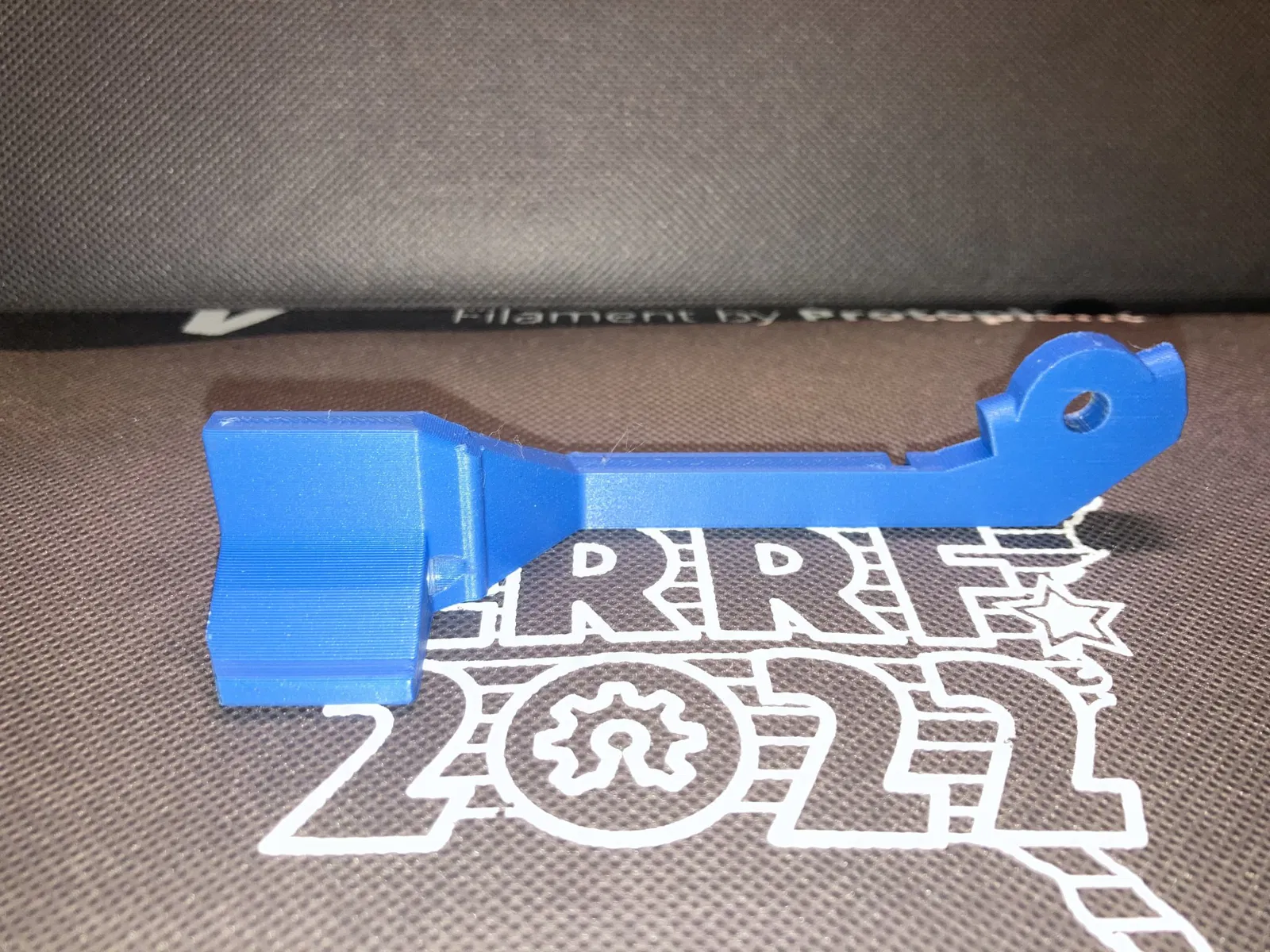

Tôi đã thêm một phiên bản ngắn hơn Phiên bản 5 để có cái nhìn gần hơn về vòi in.

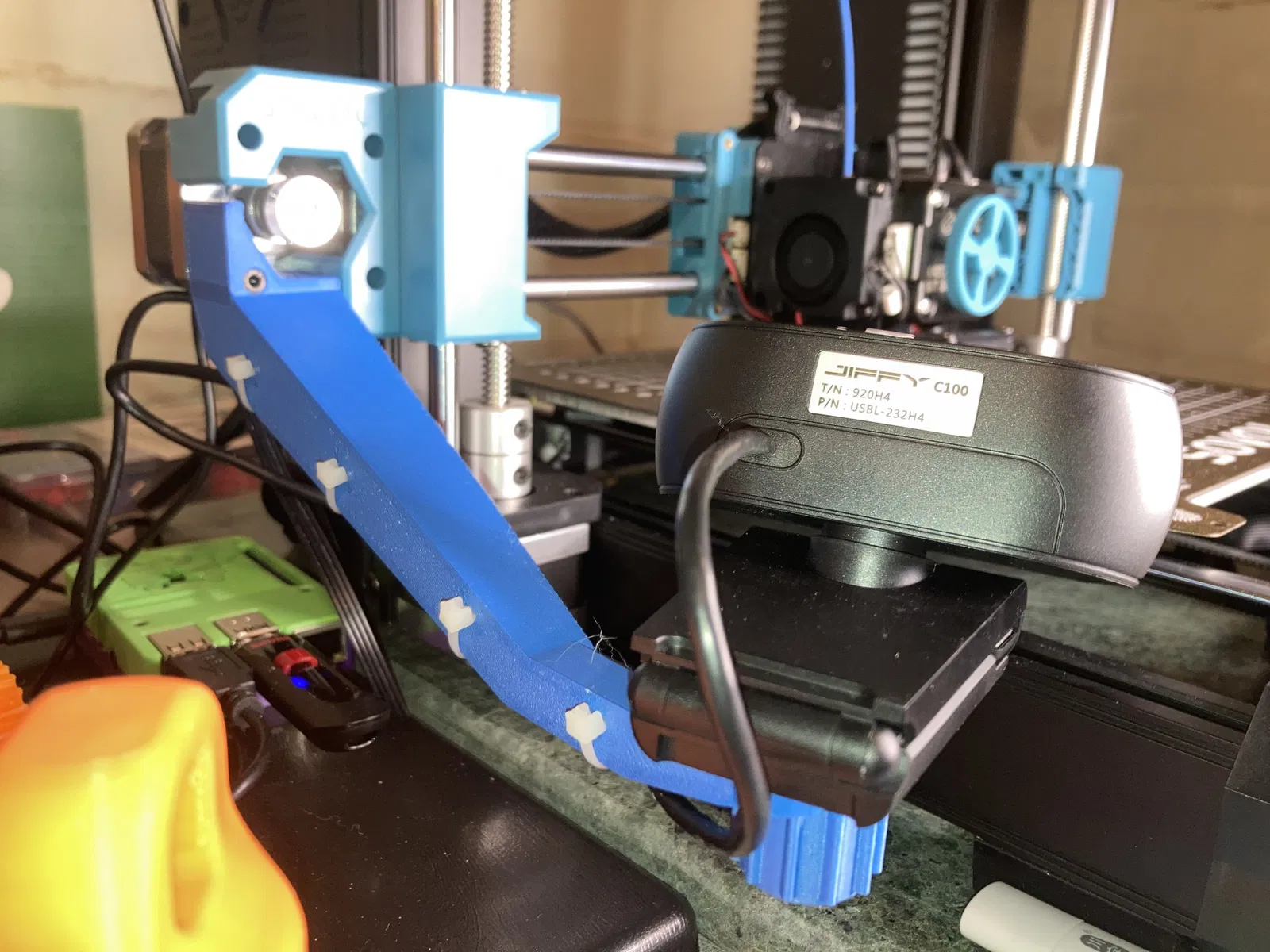

Sau đó, tôi đã thực hiện một sửa đổi cuối cùng cho Phiên bản 3 và 4 để cho phép thêm Dây buộc Zip để giữ cáp ở vị trí.

Mô hình trong Autodesk Tinkercad

In bằng PLA màu xanh

chiều cao lớp 0.2mm

20% độ lấp đầy. (để tăng độ cứng)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
271,9 KB
File lớn nhất
119,4 KB
