Giá đỡ camera cập nhật cho SV06 & SV06+ với thiết kế chống xo...

Đây là bản Cập nhật cho Cánh tay Camera Chung cho SV06 & SV06+.

Tính đến nay, đây là mô hình được xem và tải xuống nhiều nhất của tôi. Vì vậy, bây giờ tôi đang sửa đổi nó.

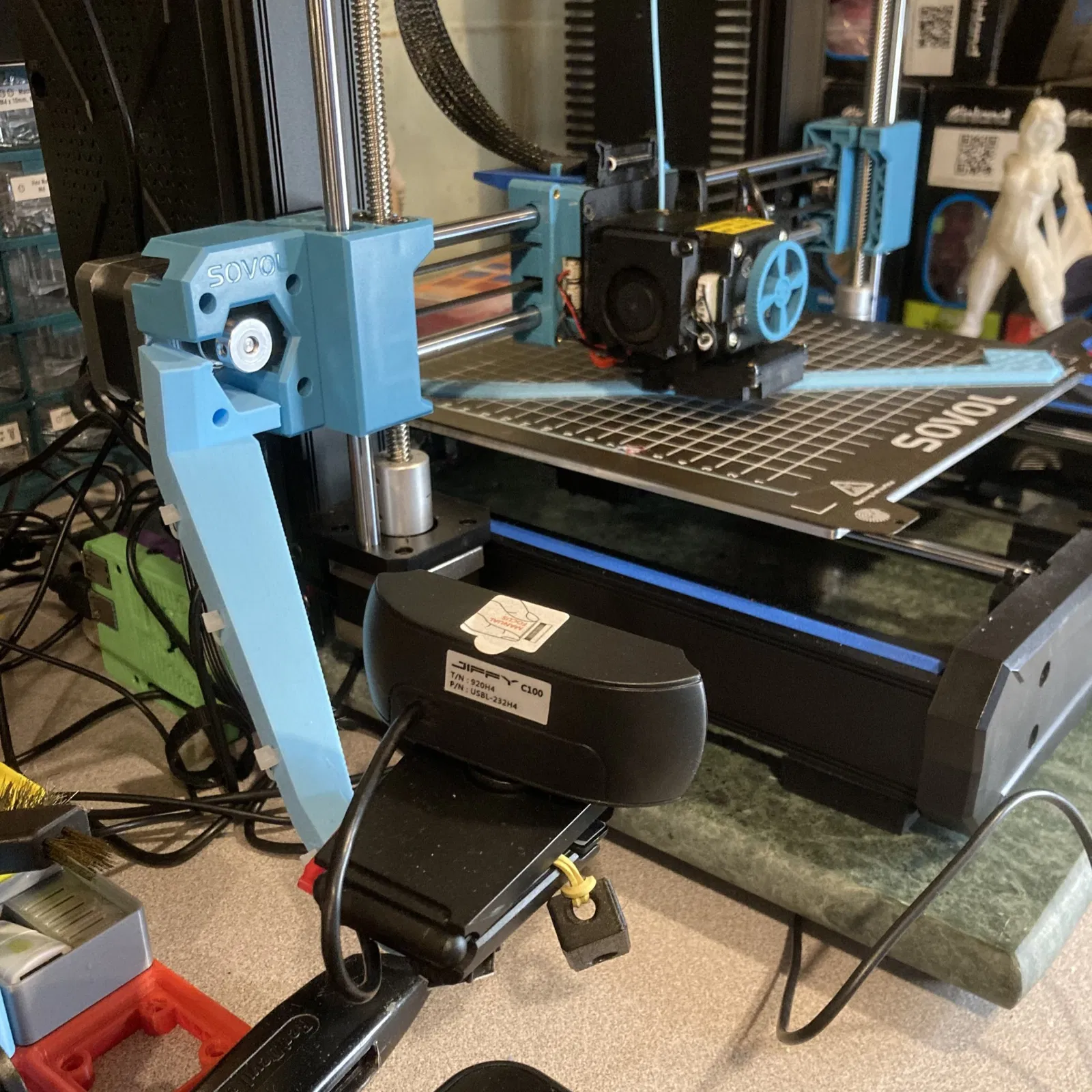

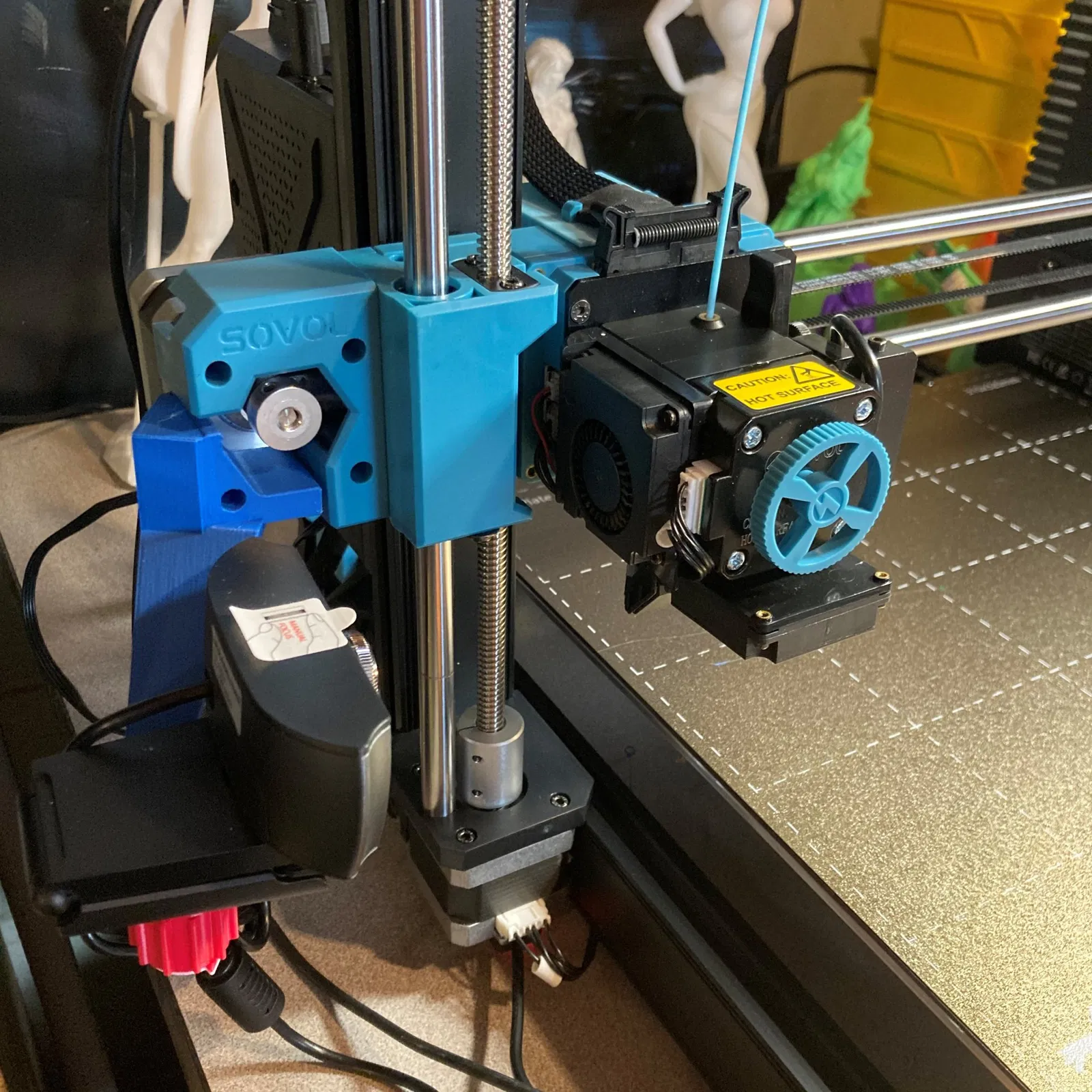

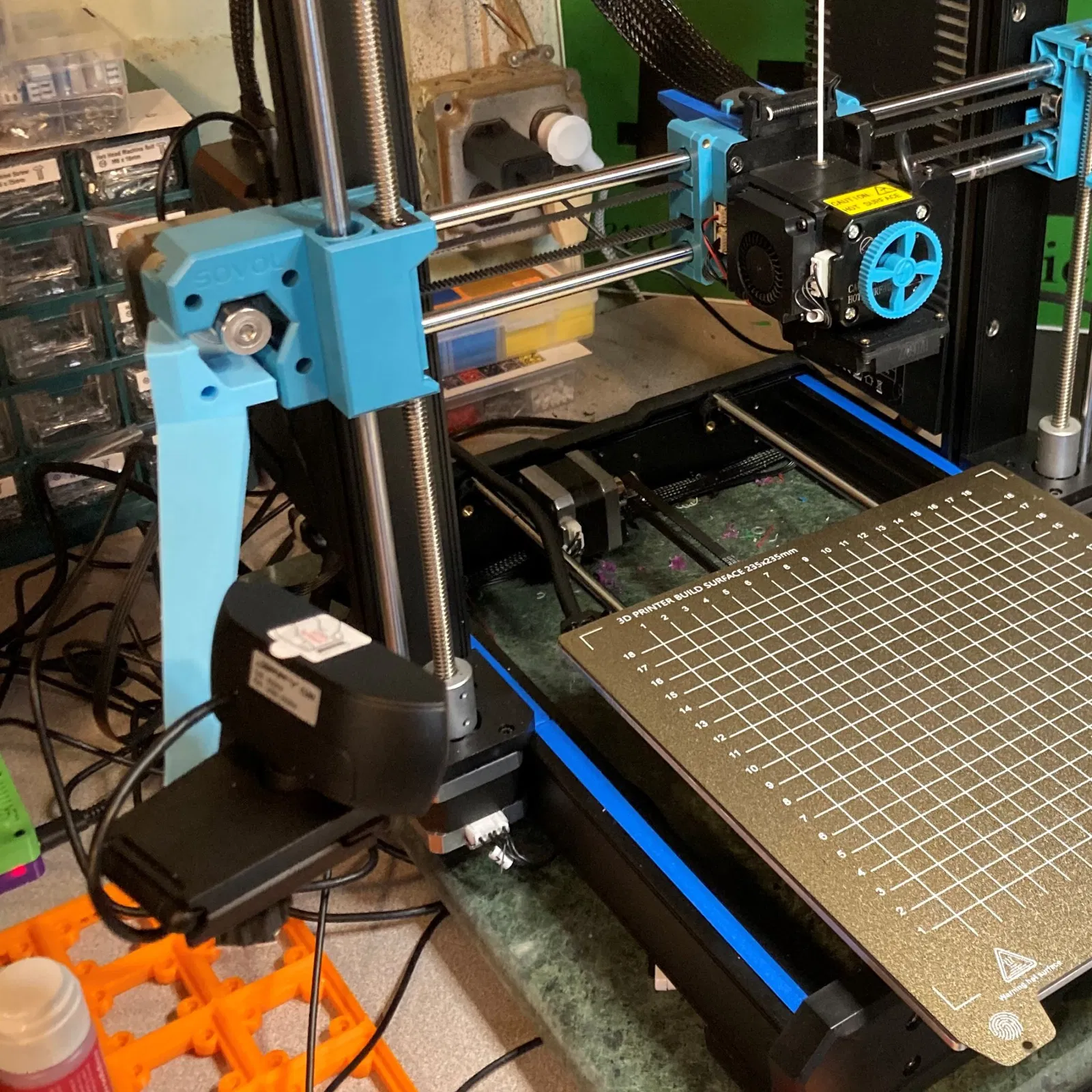

Nó hiện bao gồm một mép nhỏ trên khối để ngăn cánh tay xoay. Kết nối bằng một ốc vít giữa cánh tay và động cơ trục Y tạo ra một điểm xoay cho cánh tay. Bao gồm 2 mép ở hai bên và dưới giúp ngăn cánh tay xoay và cho phép nó bao gồm các góc bổ sung để khối giữ cánh tay. Điều này cũng loại bỏ xu hướng siết chặt cánh tay quá mức để ngăn chặn sự xoay. Chúng ta không muốn làm hỏng điểm gắn động cơ như tôi đã gần làm. ;)

Các góc cho cánh tay để tạo ra một cái nhìn tốt hơn một chút và trong một số trường hợp cho phép dễ dàng hơn một chút trong việc lấy nét cho các webcam lấy nét thủ công.

Tôi đã thay đổi ốc vít M3-25 thành ốc vít M3-16 dễ tìm hơn.

Nó vẫn sử dụng ốc vít Hex Thép không gỉ 1/4" x 3/4".

Tôi chỉ bao gồm các phiên bản 90mm và 185mm, nhưng đã bao gồm 3 phiên bản của mỗi loại:

• 0° v5-90mm , v4-185mm @ v6-275mm
• 10° v4-185mm
• 20° v4-185mm & v5-90mm
• 30° v5-90mm

Nếu ai đó muốn tải lên bất kỳ phiên bản bổ sung nào, chỉ cần cho tôi biết. Tôi đã tạo ra các khối cho:

• 0°
• 10°
• 20°
• 30°
• 45°

Phiên bản này cũng bao gồm một giá đỡ ốc nhỏ hơn.

Tôi hiểu rằng những cánh tay này cũng có thể được sử dụng với máy in Prusa i3.

In bằng Inland Tough Blue PLA

Chiều cao lớp 0.2 mm

15 % độ đặc.

Tất cả các mô hình cánh tay được thiết kế bằng TinkerCad. Tôi có thể nói gì, nó dễ sử dụng và miễn phí.

Theo yêu cầu: Tôi đã thêm một giá đỡ ốc cho ốc M6-1.0 x 20 mm. Như một lựa chọn thay thế cho ốc vít Hex Thép không gỉ 1/4" x 3/4". Rõ ràng một số Webcam sử dụng ren đó.

Cập nhật 11/2023

Đã thêm phiên bản v7 - 275 MM, phiên bản lớn nhất có thể in trên SV06.

Đã thêm phiên bản v7 - phiên bản 350 MM. Có thể in trên SV06+, quá lớn để in trên SV06.
