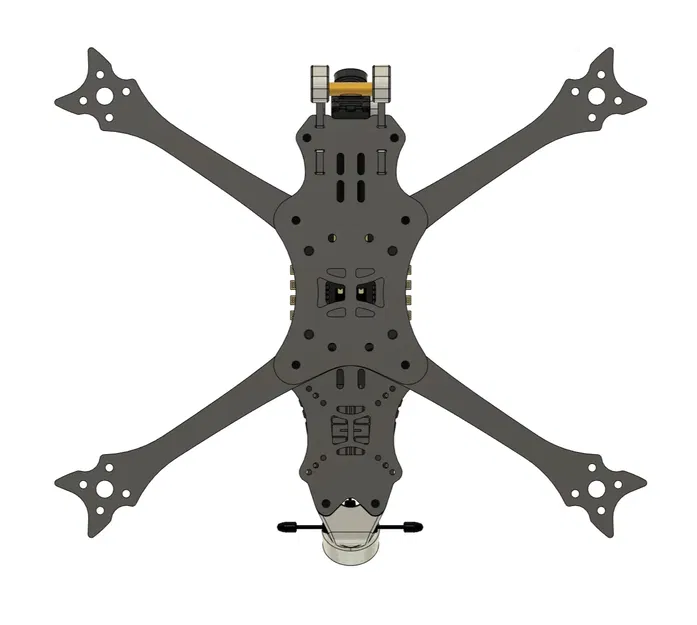

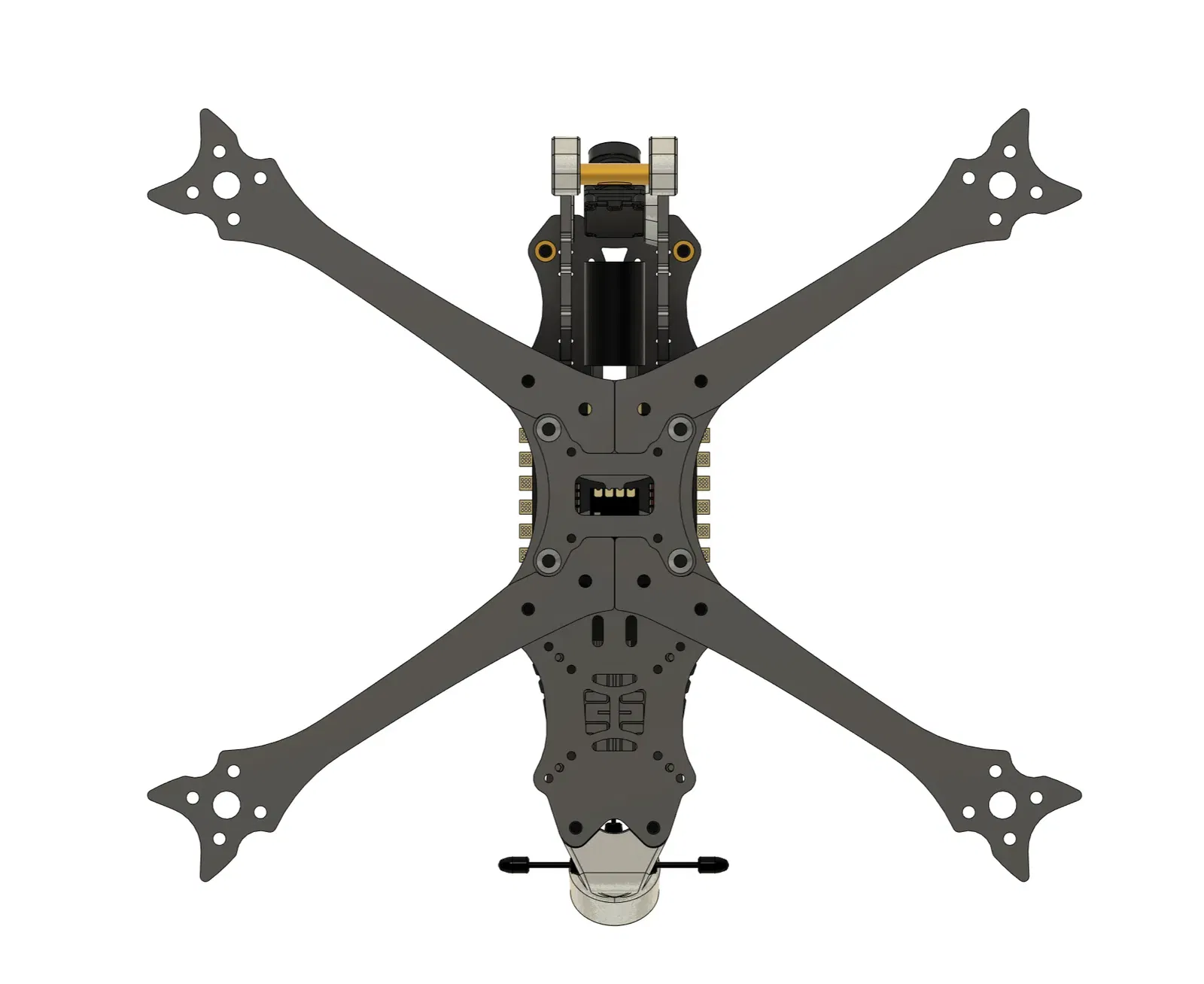

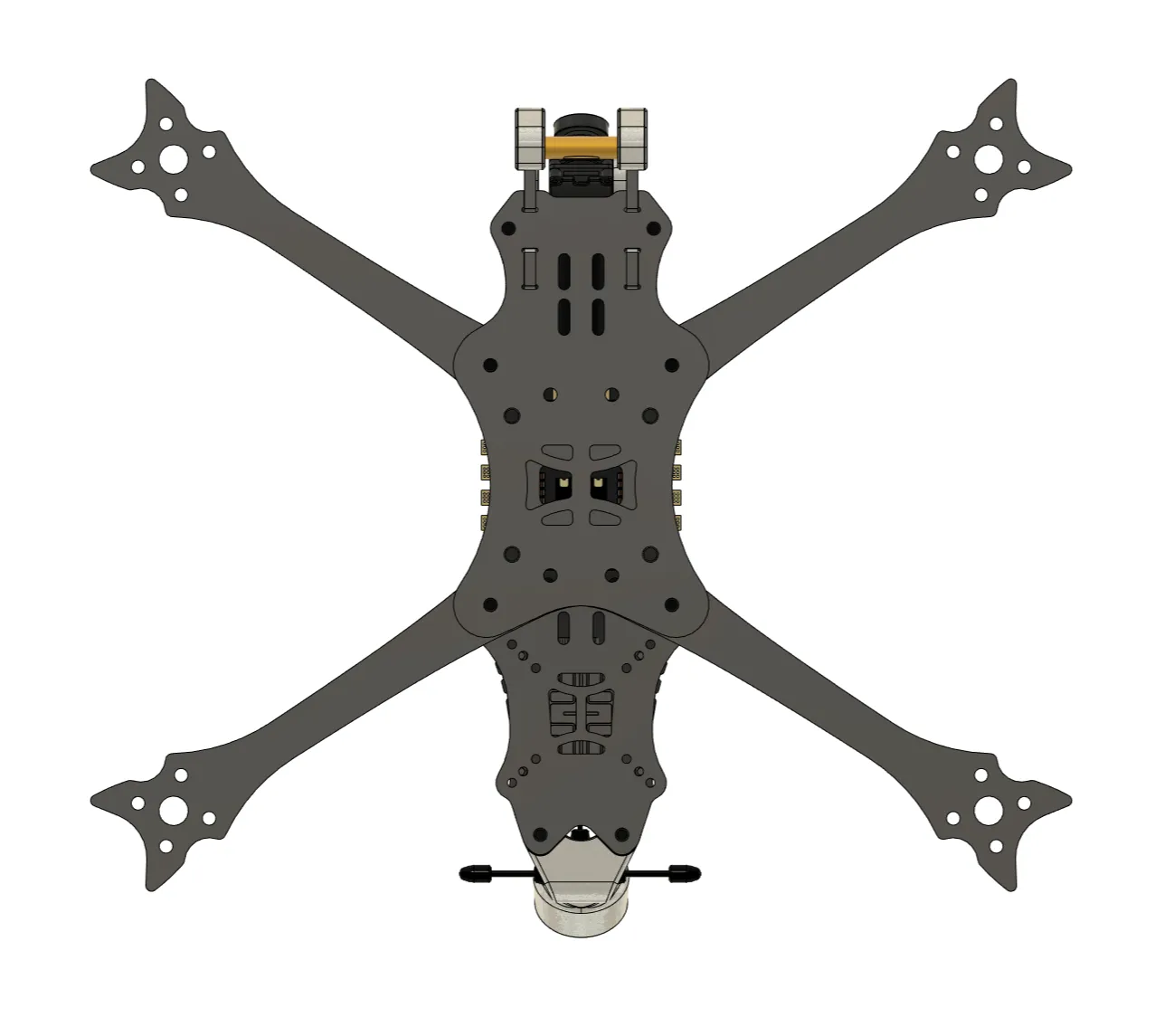

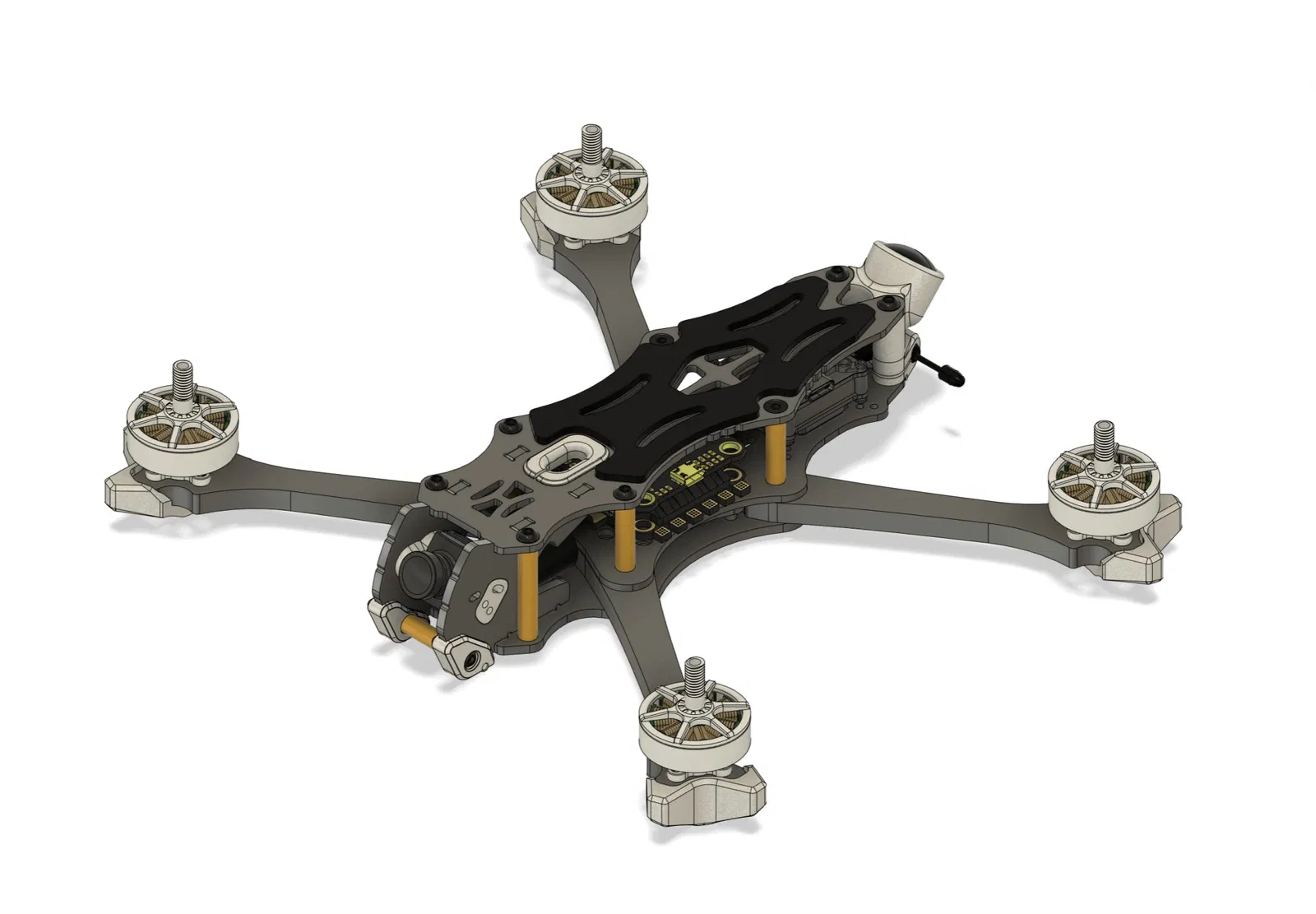

Khung freestyle 5 inch SKELTER5 cho drone

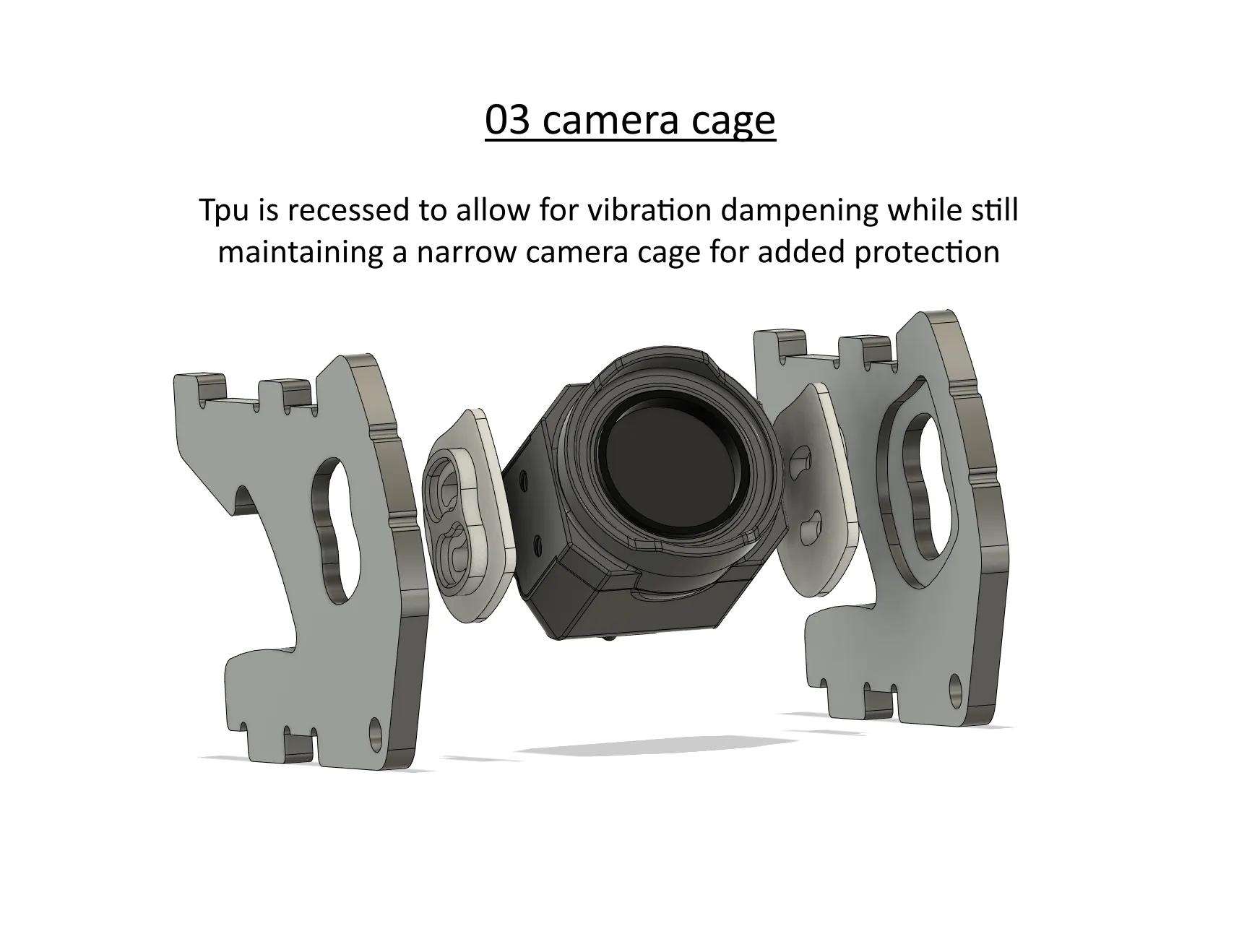

Cập nhật* đã thêm các đĩa camera riêng cho DJI 03. Khung Skelter V2 hiện có sẵn

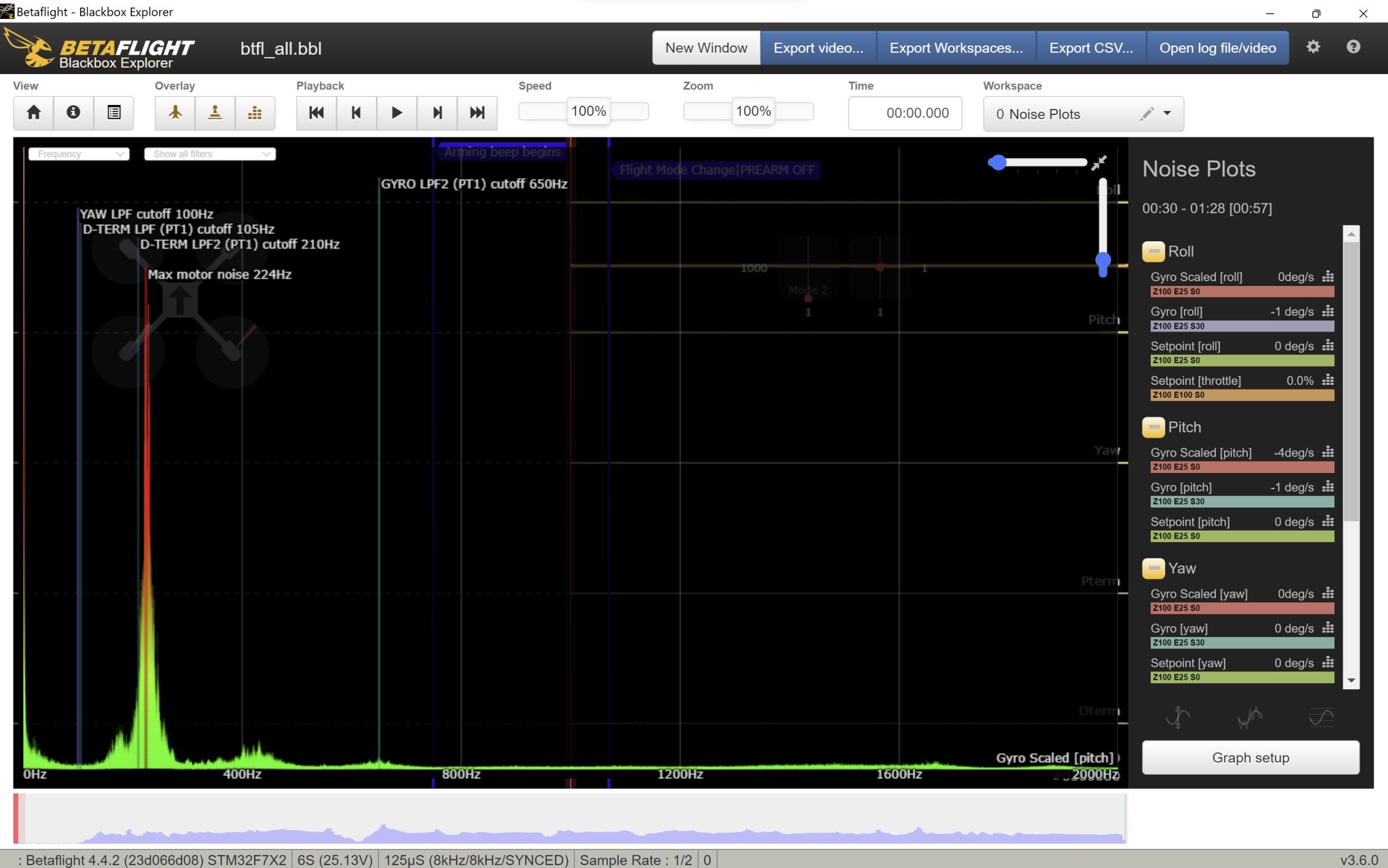

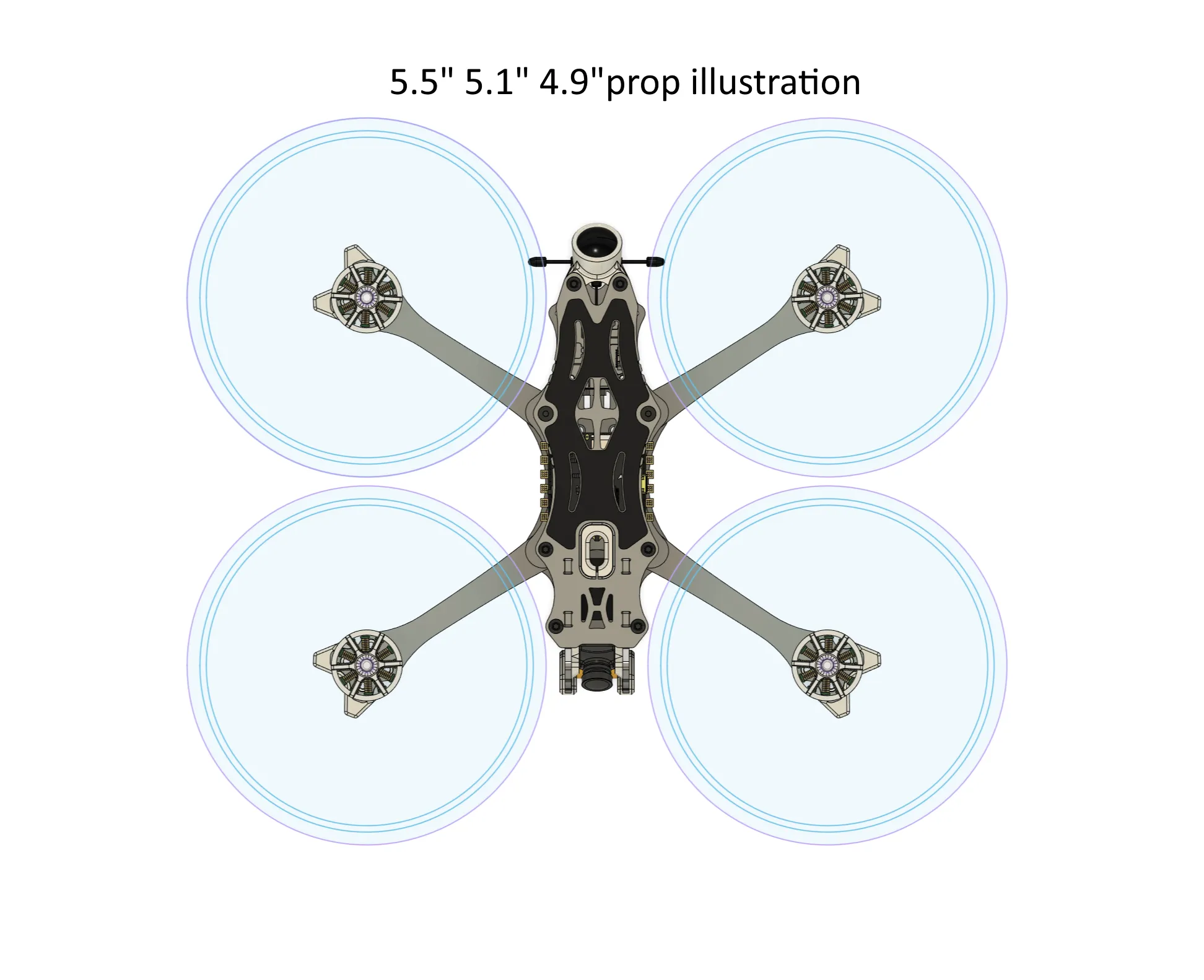

Một khung freestyle 5". Được thiết kế để cung cấp sự cân bằng giữa độ bền và sự linh hoạt; trong khi vẫn duy trì độ cộng hưởng khung tuyệt vời để giảm tiếng ồn gyro. Cuối cùng nhưng không kém phần quan trọng, hỗ trợ nhiều hệ thống video với lắp đặt 20, 25. 5 và 30. 5 ở phía sau. Dịch vụ cắt khung

• cncdrones (cncmadness) và armattan productions là một vài gợi ý
• Tôi khuyên bạn nên sử dụng cncdrones nếu bạn ở Mỹ
• hãy chắc chắn gửi email cho họ với tất cả các tệp dxf khung, cũng như danh sách các bộ phận và sơ đồ
• một email chỉ dành cho carbon, trừ khi có thông báo khác. - cncdrones sẽ cung cấp tất cả phần cứng cần thiết khi có sẵn trên trang web của họ
• bạn luôn có thể hỏi xem họ có phần cứng có sẵn không

Phần cứng khung

• (6) M3X8mm cho đĩa trên
• (2) M3x6mm khoét cho trên
• (4) M3x10mm dưới phía trước và sau
• (4) M3x12mm dưới qua pressnuts
• (4) M3x16mm dưới qua cánh tay
• (2) M3x8mm khung camera
• (4) M3x25mm khoét cho 30. 5mm stack
• lưu ý (4) M3x8mm nếu sử dụng 20mm stack
• (16) M3x8mm cho động cơ
• (7) M3 20mm standoffs
• (2) M3 28mm standoffs
• (8) M3 pressnuts
• lưu ý cncdrones sẽ lắp đặt pressnuts nếu đặt hàng qua họ

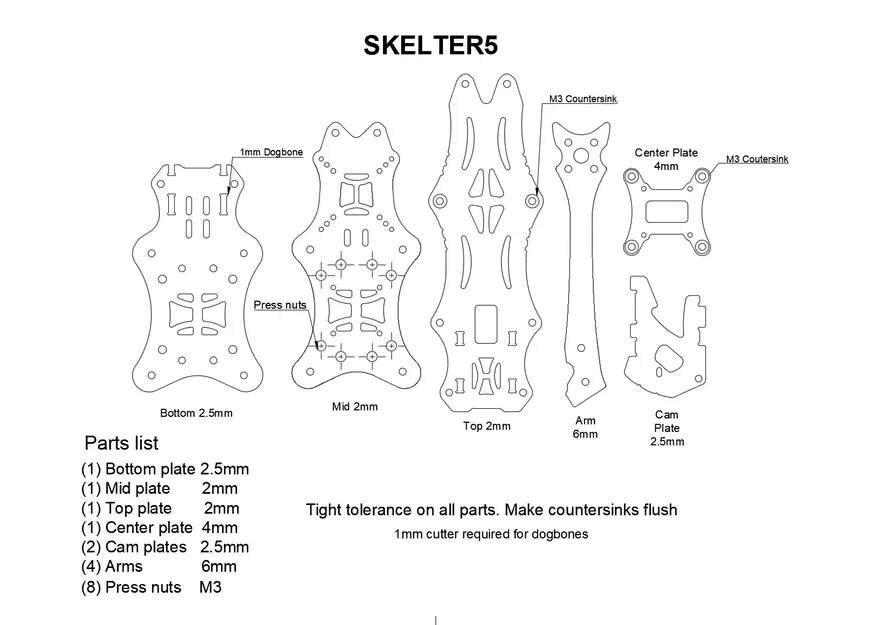

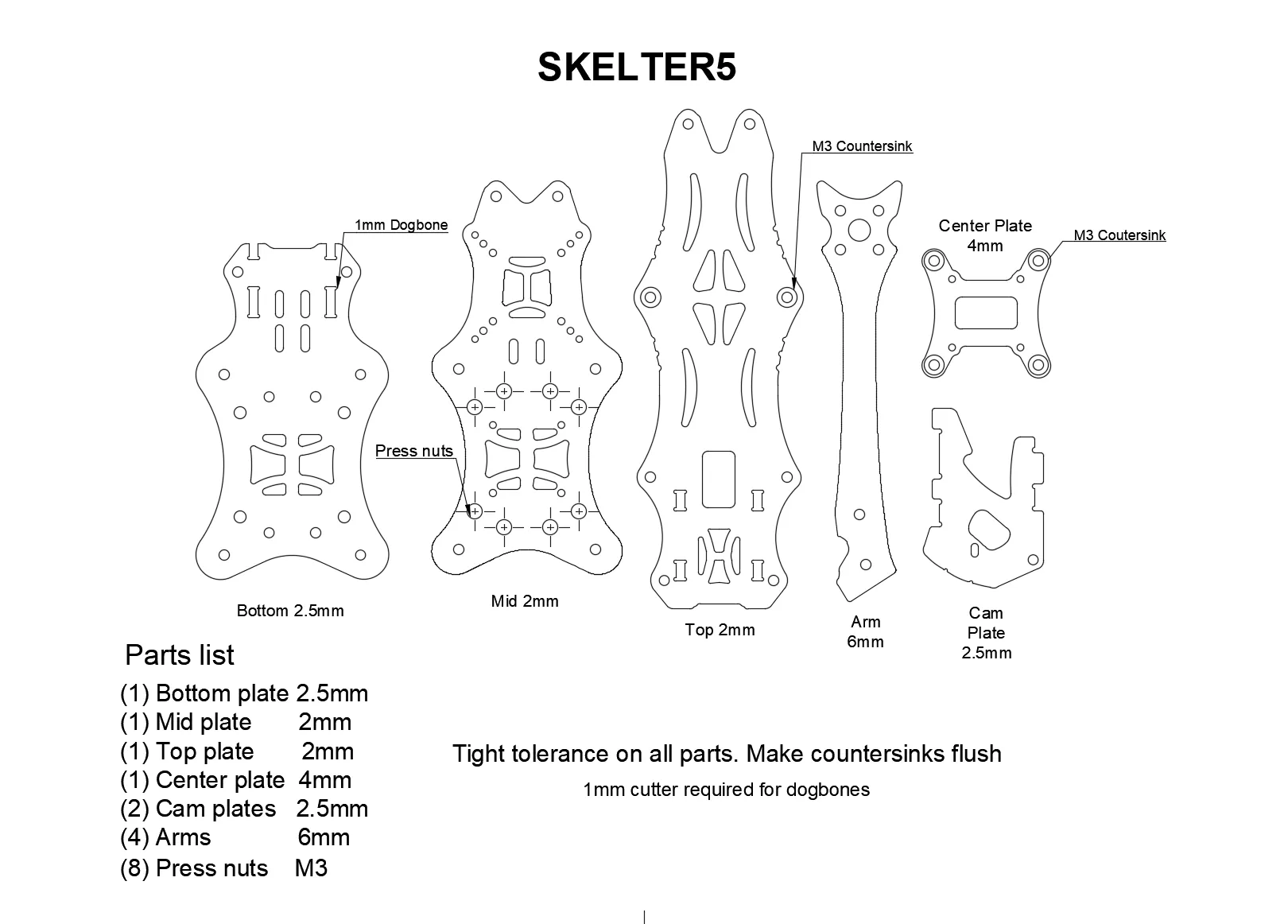

Danh sách carbon

• (1) đĩa trên 2mm
• (1) đĩa dưới 2. 5mm
• (1) đĩa giữa 2mm
• (1) đĩa trung tâm 4mm
• lưu ý có thể yêu cầu đĩa trung tâm ở 3mm. Điều đó sẽ yêu cầu ốc vít stack 25mm phải được mài nhẹ

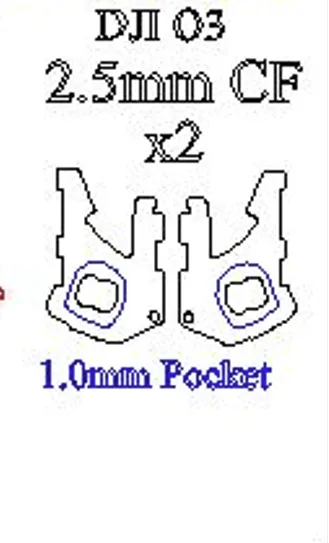

• (2) đĩa camera 2. 5mm
• (4) cánh tay 6mm

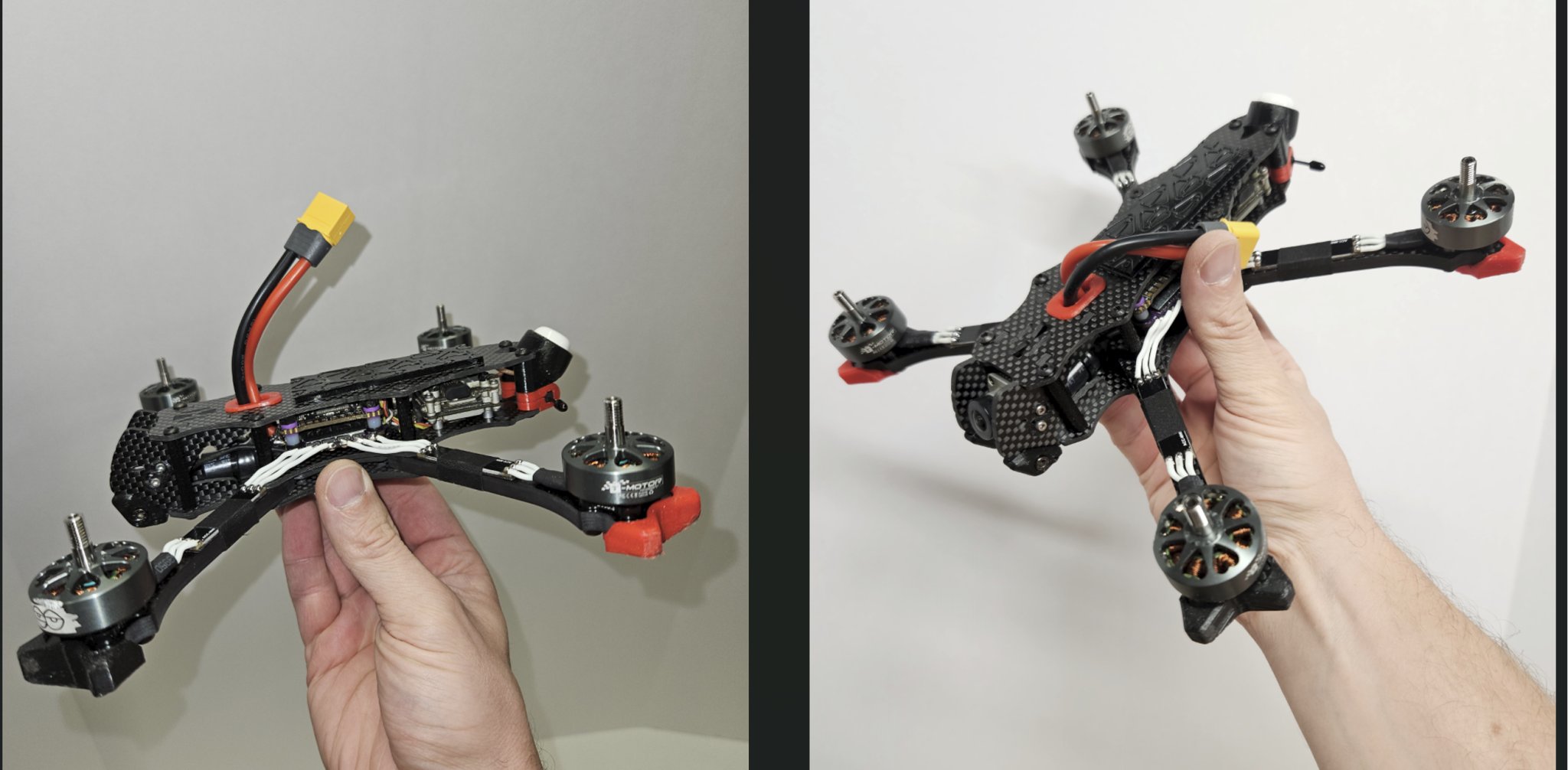

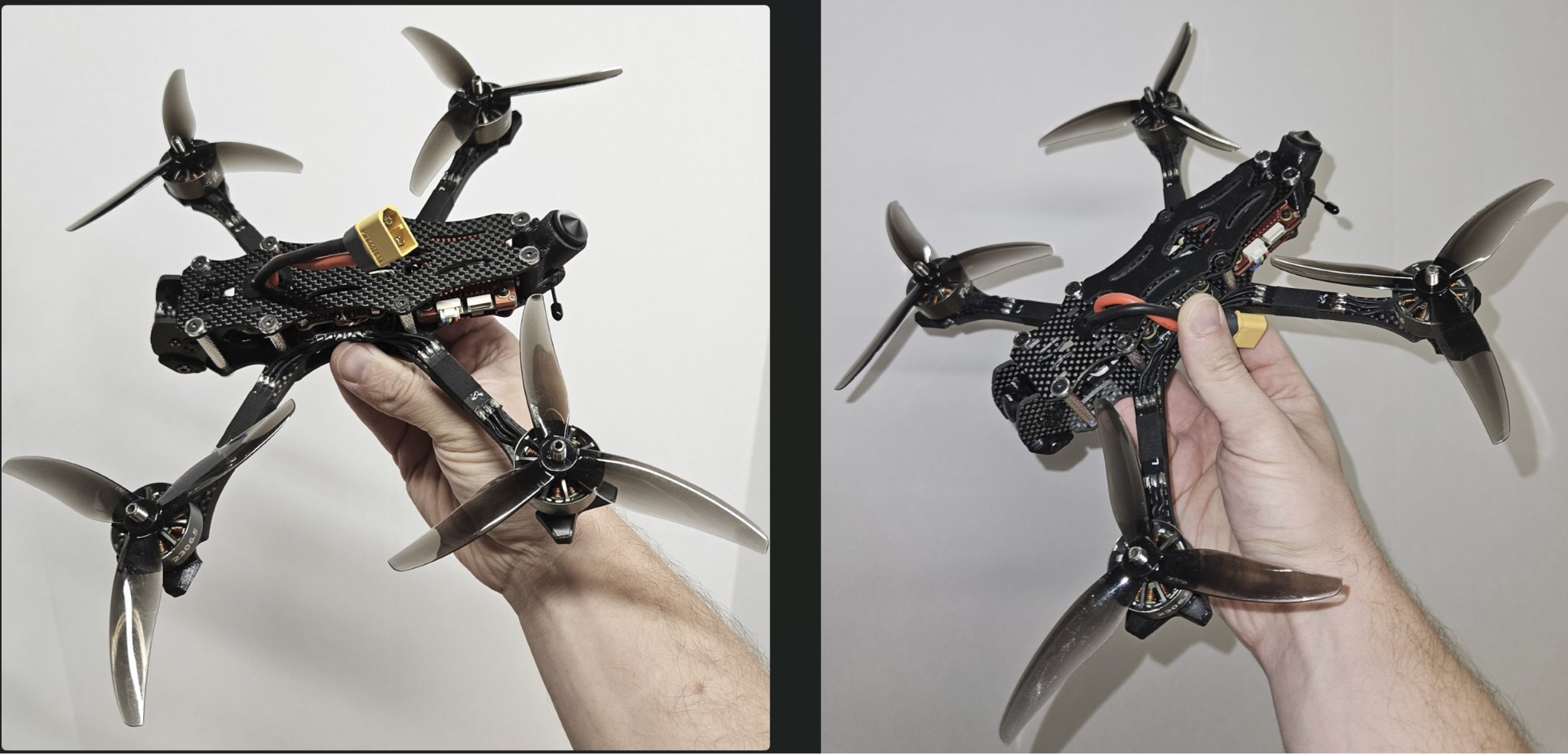

Xây dựng hdzero của tôi

• foxeer reaper 65a esc
• foxeer f7 flight controller
• hdzero freestyle vtx
• camera nano90
• radiomaster elrs
• newbeedrone flow 2306. 5 1850kv
• rchacker 1300mAh 6s battery
• gemfan freestyle 3s 5. 1x3x3 props
• auw không có gopro 636g

trọng lượng khung không tpu 127g

In ấn

• cam tpu 19_20 có thể đảo ngược
• lựa chọn tách biệt cam tpu 20mm
• giá đỡ camera nano cũng như ba góc cố định cho camera nano90
• giá đỡ axii tương thích với lumenier axii 2, xilo axii, foxeer lollipop, và các ăng-ten có kích thước tương tự
• giá đỡ minion dành cho ăng-ten vas minion pro vtx
• giá đỡ gps phía sau 220 sử dụng hai phần. Phần chính được thiết kế cho một 20mm standoff để đi qua
• gps phía sau có ba chiều dài cơ sở để phù hợp với các cấu hình ăng-ten khác nhau
• giá đỡ gopro đa năng và giá đỡ gps phía trước có khoảng cách cho các vòng đệm tiêu chuẩn, cũng như vòng đệm hoàn thiện countersink
• hai giá đỡ ăng-ten vtx đa năng
• một cái được thiết kế cho ăng-ten đi kèm, và cái còn lại cho các ăng-ten có ống 4mm
• ăng-ten vtx đa năng có một vòng khóa tpu tương tự như những gì quadmula sử dụng
• giá đỡ ăng-ten thu khác. Đa năng cũng như cụ thể. Radiomaster và betafpv là một giá đỡ bền hơn. Có thể phù hợp với các loại khác
• một vài bản in khác được gán nhãn với elrs trong mô tả của chúng. Những cái đó đang sử dụng các ăng-ten kiểu happymodel mỏng tiêu chuẩn

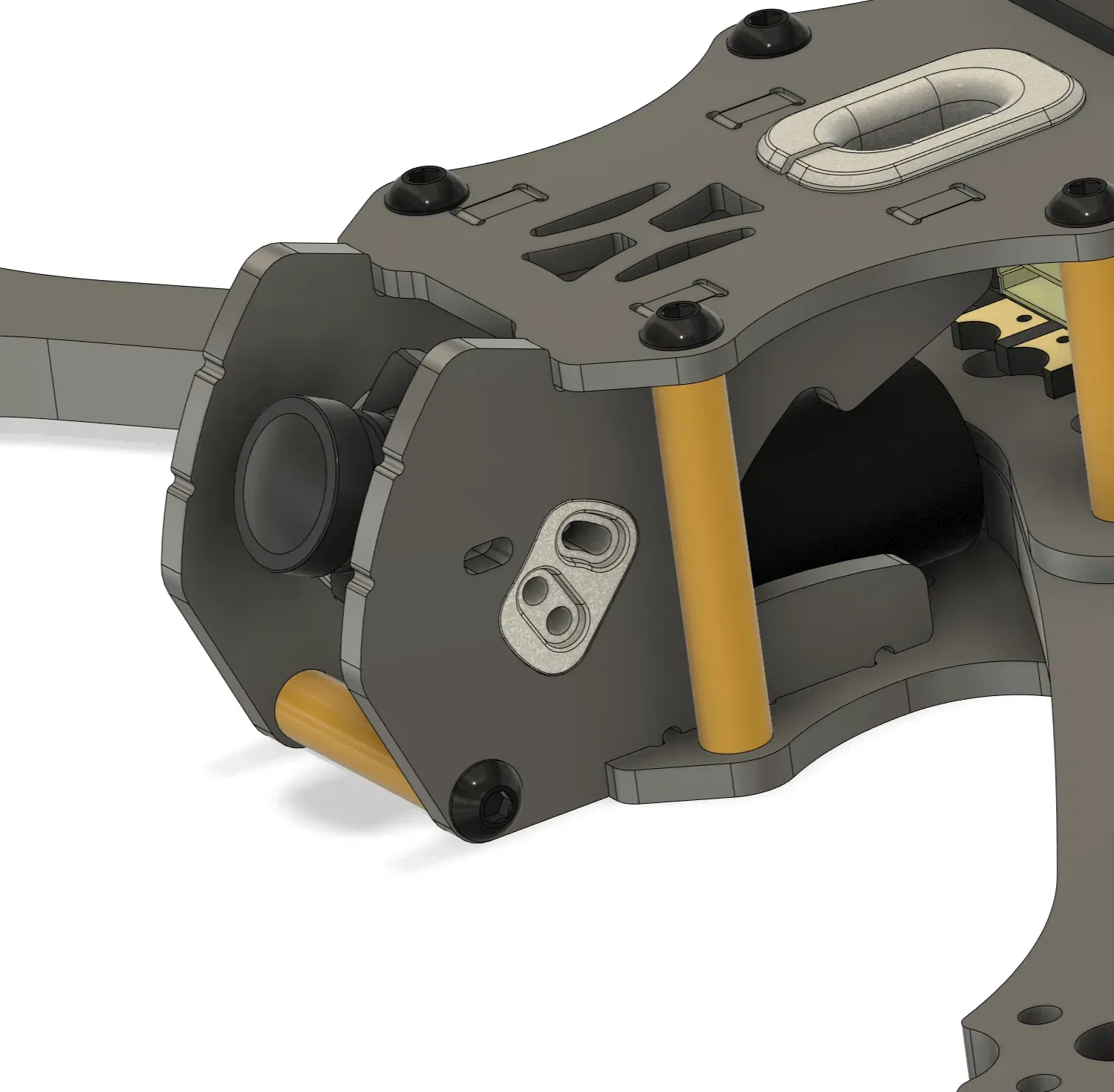

• grommet xt60 cho tấm trên để bảo vệ dây nguồn khỏi bị cắt

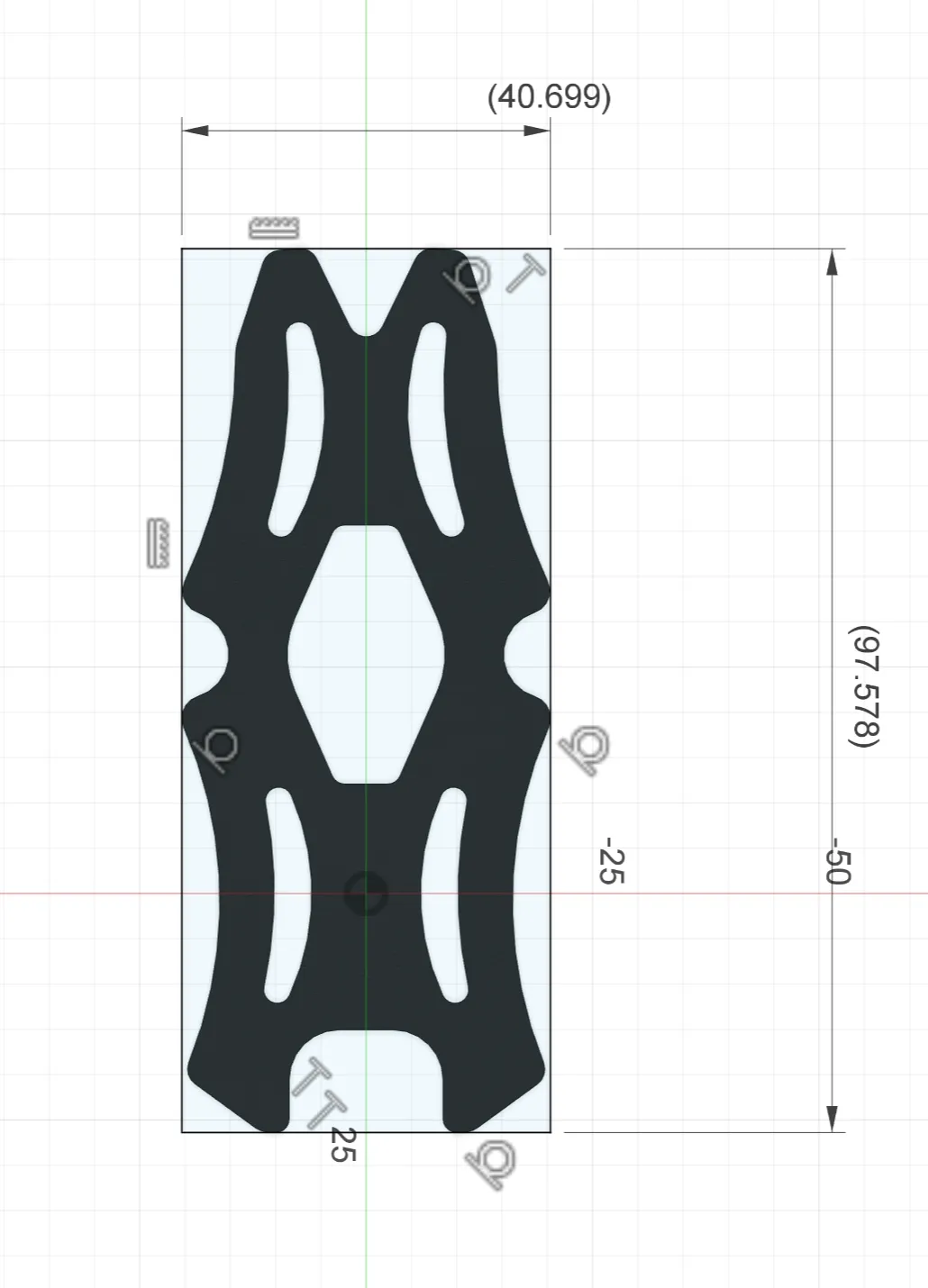

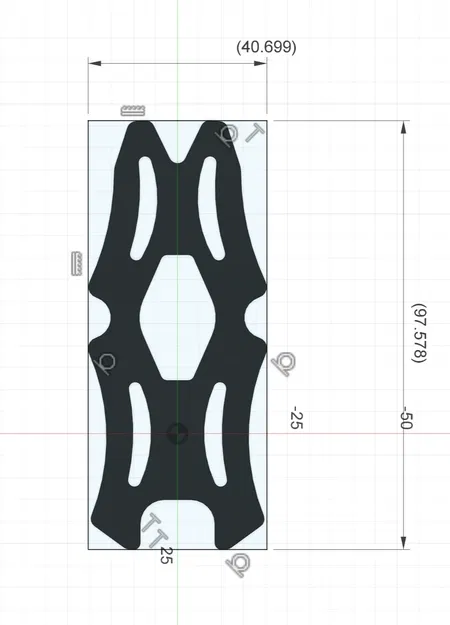

tệp dxf bổ sung và hình ảnh tỷ lệ cho đệm pin. Sử dụng với máy cắt cricut

Tôi hy vọng bạn thích khung này như tôi. Nếu bạn có bất kỳ câu hỏi nào, hãy thoải mái hỏi. Đừng quên kiểm tra wu tank max2 và các khung khác từ ledrone. club
