Khung freestyle WU TANK MAX2 (phiên bản Sparrow) cho drone 5 & 6 inch

Liên hệ với tôi trên các mạng xã hội để có câu hỏi, tin tức và hỗ trợ [Instagram] [Facebook] [YouTube]

Nếu bạn thích công việc của tôi, bạn có thể [hỗ trợ tôi qua ko-fi]

------

Bạn có thể mua khung này dưới dạng bộ tại cncdrones.com, nó có các tùy chọn tay và bảng camera.

------

Cập nhật thiết kế

• Ngày 12 tháng 1 năm 2024 : đã chỉnh sửa đĩa cam, đĩa trên và các chèn cam để tương thích với DJI O4Pro
• Ngày 24 tháng 6 năm 2023 : đã thêm một giá gắn cố định góc 27 và 30 độ cho gopro 9/10/11 (còn nhiều cái khác sẽ đến). Vỏ của nó đến từ IronLionX trên Thingiverse, người đã tốt bụng chia sẻ tệp fusion cho giá của mình, kiểm tra tại đây https://www.thingiverse.com/thing:4605069

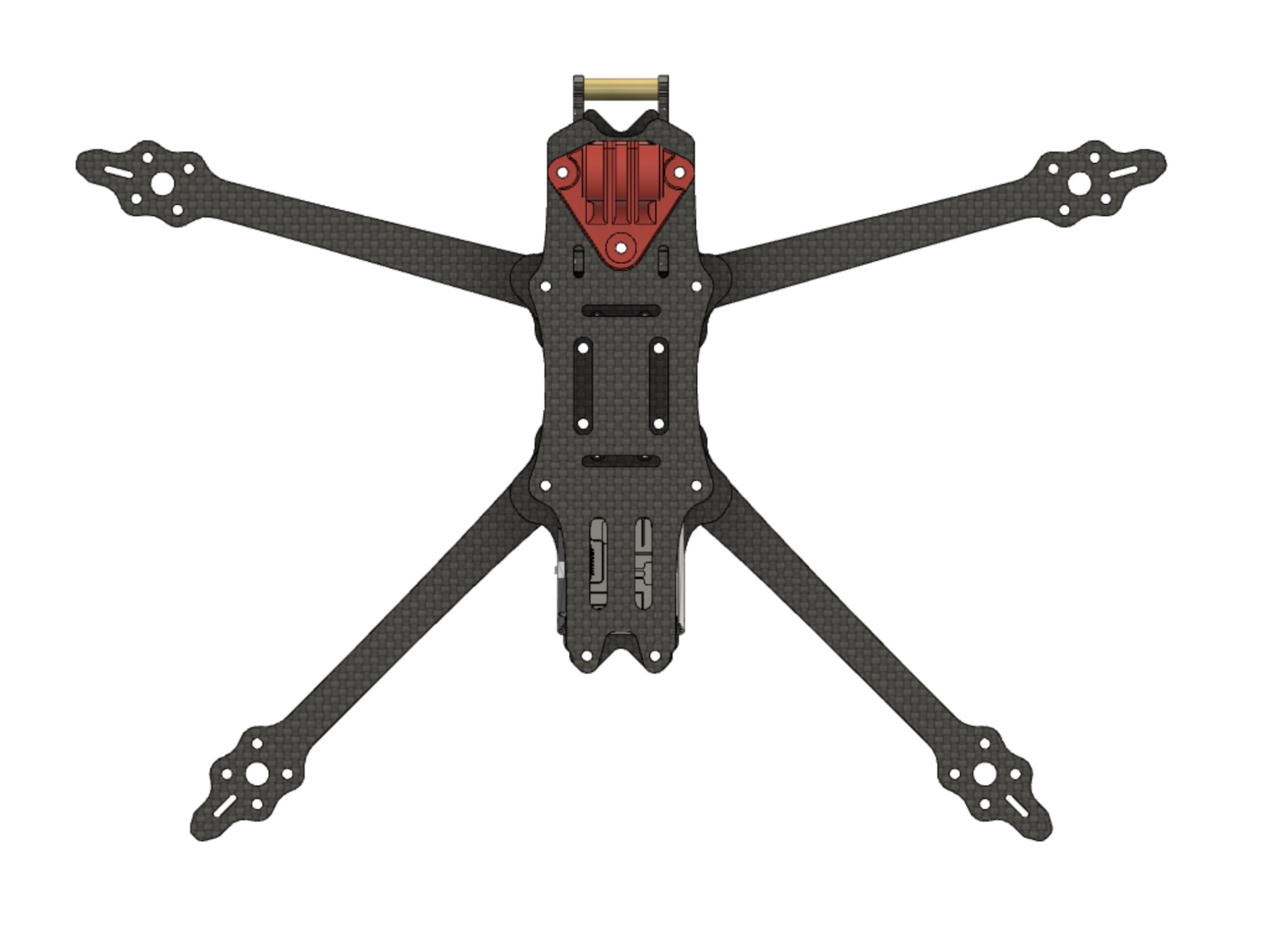

• Ngày 19 tháng 6 năm 2023 : đã thêm cánh tay WideX 6in
• Ngày 02 tháng 3 năm 2023 : đã khôi phục khả năng tương thích với cánh quạt 5.25" bằng cách loại bỏ một chút ở các góc phía trước của đĩa trên (v1-1). Lỗi thiết kế ngu ngốc.
• Ngày 27 tháng 2 năm 2023 : đã thêm một giá gắn anten DJI O3.
• Ngày 10 tháng 2 năm 2023 : đã thêm một số chèn đĩa cam tốt hơn và bộ chuyển đổi đứng phía trước

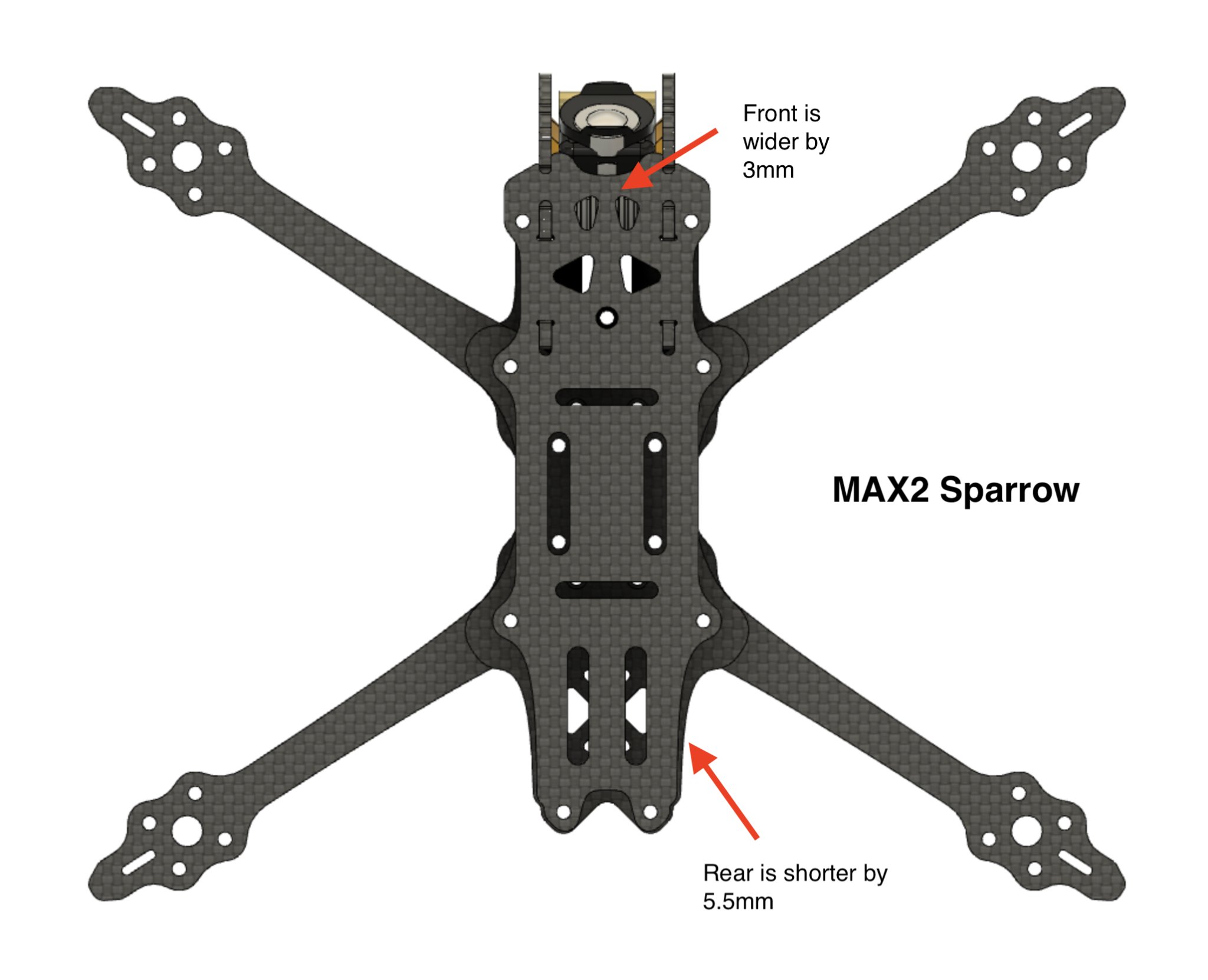

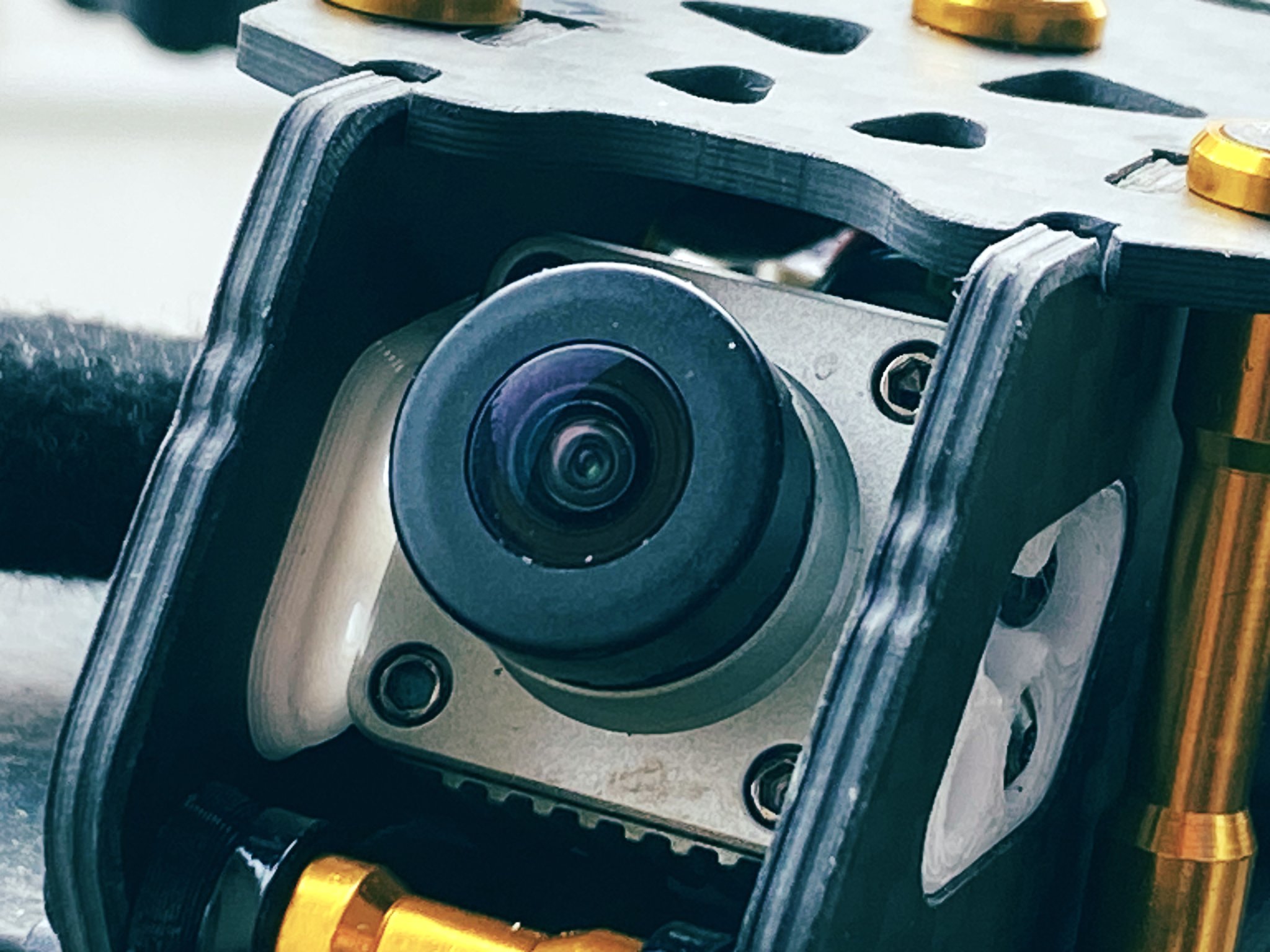

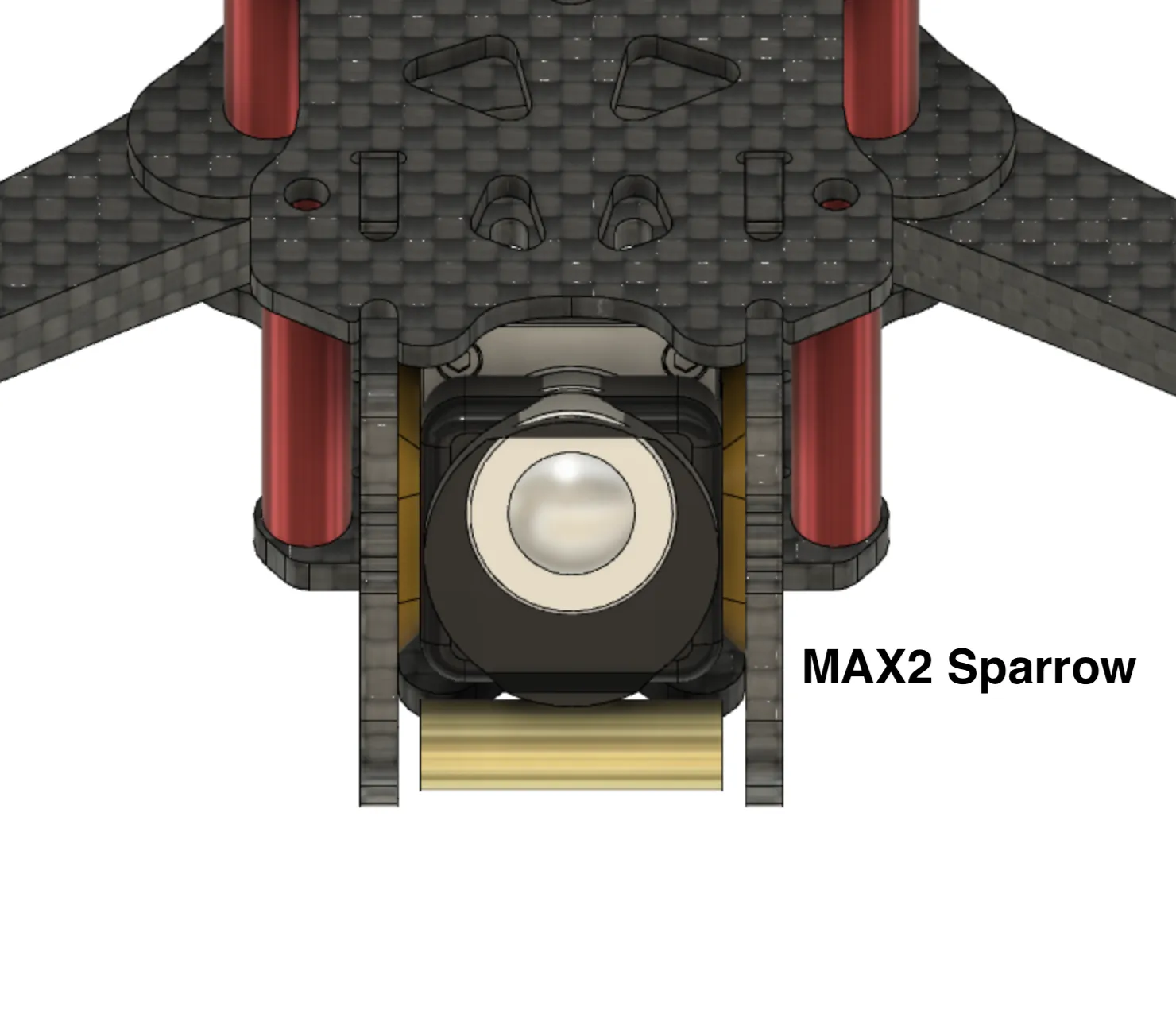

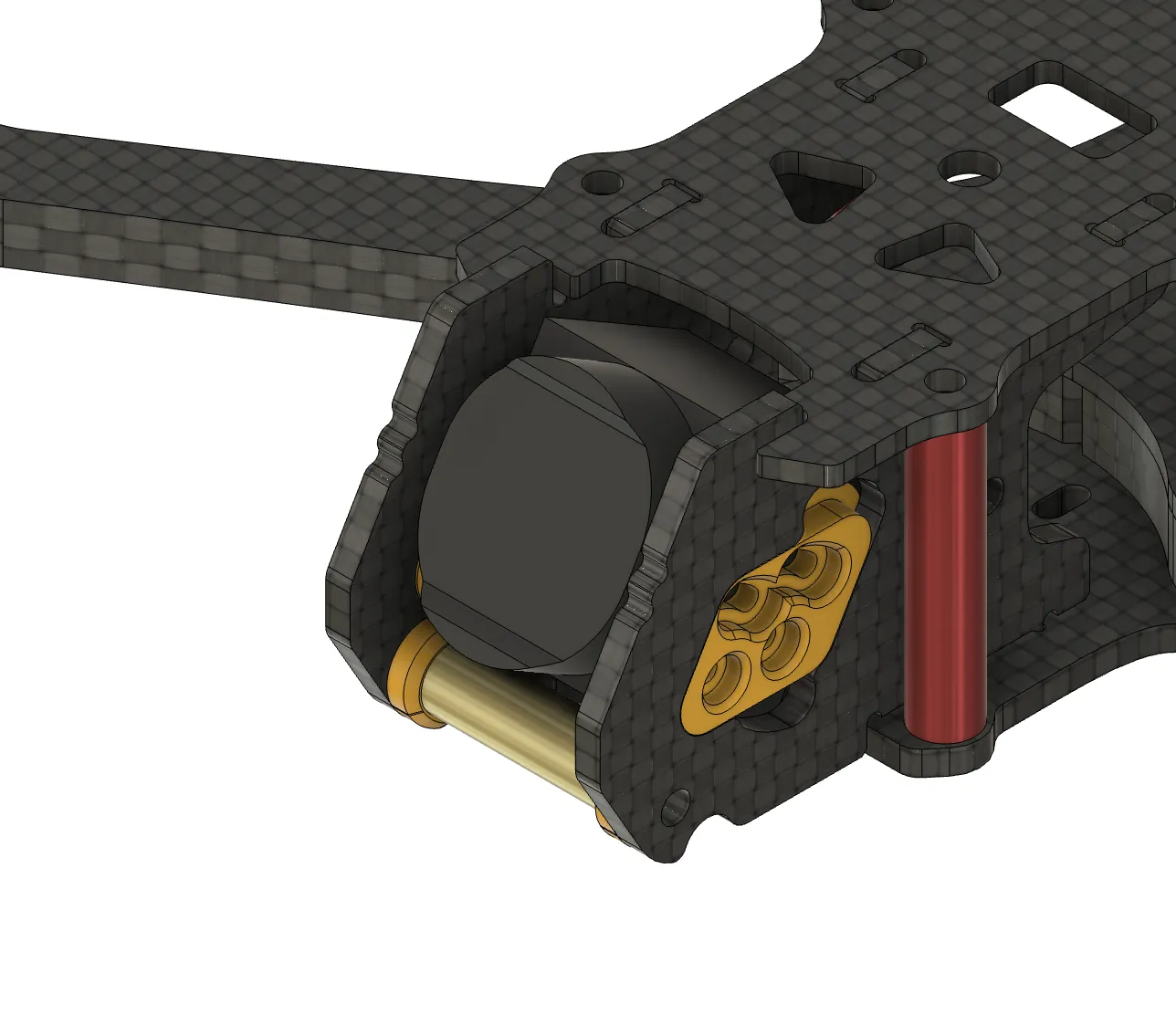

• Ngày 4 tháng 2 năm 2023 : đã phát hành một số đĩa thân máy đã chỉnh sửa (phiên bản Sparrow). Đây là một cải tiến thiết kế nhằm có một đĩa camera phổ quát hoạt động với O3/Vista/Walksnail/Etc và cũng ngắn hơn ở phía sau. Để nâng cấp một max2 thế hệ đầu tiên, bạn cần thay thế các đĩa trước/sau/cam/trên bằng các đĩa của Sparrow. Các cánh tay là giống nhau. Các đĩa camera sử dụng một chèn TPU để giữ camera fpv và cũng một bộ chuyển đổi tpu nhỏ cho đứng phía trước để bù đắp khoảng cách 23mm giữa các đĩa camera (trước đây là 20mm). Bạn cũng cần in lại các giá gắn camera HD.
• Ngày 19 tháng 12 năm 2022 : đã làm lại giá gắn Walksnail stubby kép để ngắn hơn và có anten ở góc 90°
• Ngày 18 tháng 12 năm 2022 : đã thêm một giá gắn Session5 28 độ được thiết kế lại. Cái này tải camera từ bên hông và cho phép sử dụng bộ lọc TBS ND. Nó không có tpu trong tầm nhìn ngay cả ở chế độ siêu rộng.
• Ngày 13 tháng 12 năm 2022 : Tôi đã thực hiện một sửa đổi nhẹ trên các khe cho đĩa camera vì độ chính xác cắt của Cncmadness rất tốt đến nỗi việc lắp ráp hiện tại có thể có độ chơi. Vì vậy, tôi đã đặt một số dogbones cổ điển để tránh điều đó. Hầu hết các khung cắt ở nơi khác sẽ không gặp vấn đề (chưa bao giờ gặp phải cá nhân cho đến nay nhưng tôi thích tránh bạn gặp vấn đề).
• Ngày 22 tháng 11 năm 2022 :
  • Đã thêm một giá gắn góc 28 độ cho gopro session5.
  • Đã thêm tùy chọn đĩa camera cho đơn vị không khí DJI O3. Những cái này chỉ hoạt động cho V3 vì nó ngắn hơn các camera khác.

21 2022 : đã thêm một số phụ kiện nữa.

Giới thiệu Dự án

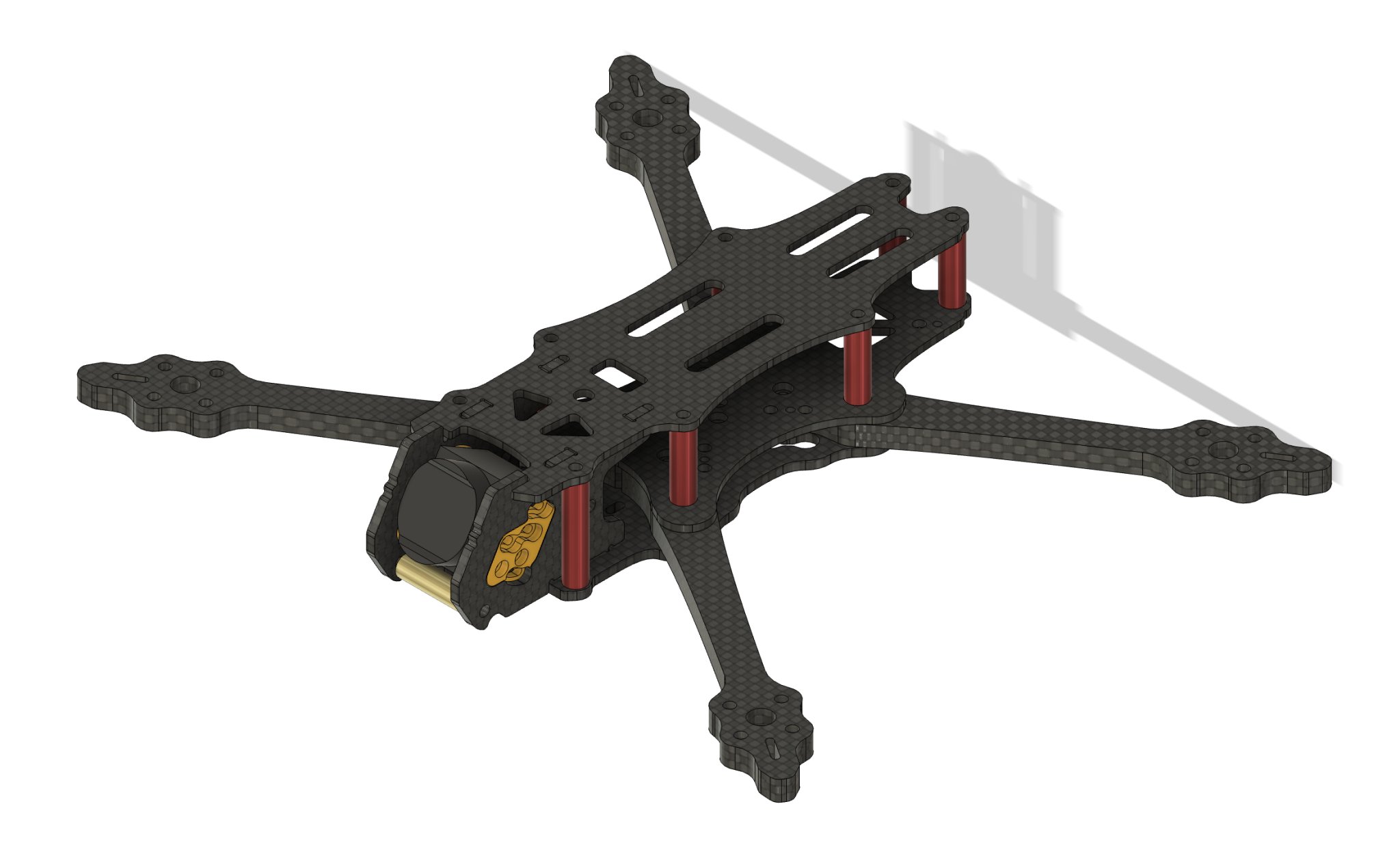

Đây là một thiết kế lại của khung Wu Tank Max với những cải tiến sau:

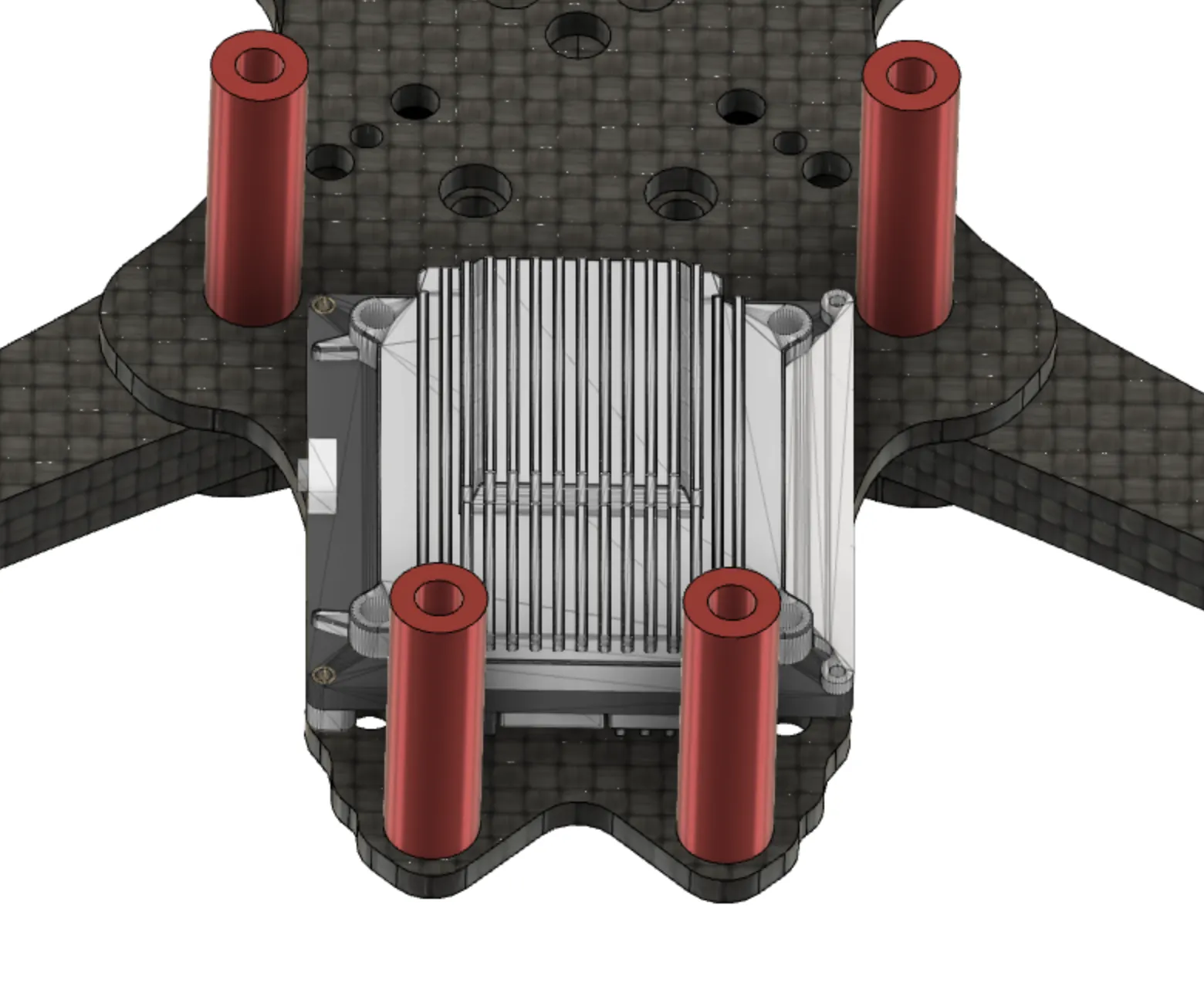

• Thêm hỗ trợ cho Walksnail Avatar VTX ở phía sau.
• Nhẹ hơn V1 (khoảng 20g).
• Thay đổi bố trí các trụ trung tâm để tạo thêm không gian ở giữa khung.
• Thêm các lỗ cắt để gắn pin bồn cầu.

Lưu ý rằng chỉ có các tấm camera là giống như trong V1, tất cả các bộ phận khung khác đều khác. Tất cả các phụ kiện từ V1 cũng sẽ hoạt động trên cái này trừ gắn camera gopro (một cái mới được cung cấp ở đây).
