Mô tả
Liên hệ với tôi trên các mạng xã hội để có câu hỏi, tin tức và hỗ trợ [Instagram] [Facebook] [YouTube]
Nếu bạn thích công việc của tôi, bạn có thể [hỗ trợ tôi qua ko-fi]
------
Cập nhật thiết kế
- 05/2022 : thêm giá đỡ phiên họp đơn giản + giá đỡ dây điện TwistLock cho tấm trên
- 04/2022 : nâng cấp phiên bản tấm thân lên v2, tôi đã thực hiện một số điều chỉnh nhỏ sau khi dành vài tháng với khung. Những điều chỉnh quan trọng nhất là : giảm trọng lượng, gia cố tấm dưới, điều chỉnh các lỗ dây đai tấm trên.
- 03/2022 : thêm cánh tay deadcat 6" (trước và sau)
- 02/2022 : thêm tấm sau và tấm trên phù hợp với DJI AIR UNIT hoặc HDZERO Freestyle VTX. Kiểm tra _AIRUNIT_ trong tên tệp. Đây là những bộ phận cụ thể duy nhất cần cắt cho phiên bản này, phần còn lại là chung. Xin lưu ý rằng các giá đỡ trung tâm-sau được gắn trên các vít cánh tay nên không cần đai ốc ép ở đây trên phiên bản dài. Tùy chọn, người ta có thể sử dụng đai ốc nylock M3 + giá đỡ M3 15mm ở đây.
- 01/2022 : bảo vệ cánh tay mới (v1-2) mà nên phù hợp hơn và cho phép truy cập vào vít chuông
- 11/2021 : một bộ phụ kiện cho Wu Tank Max do RookieFPV làm

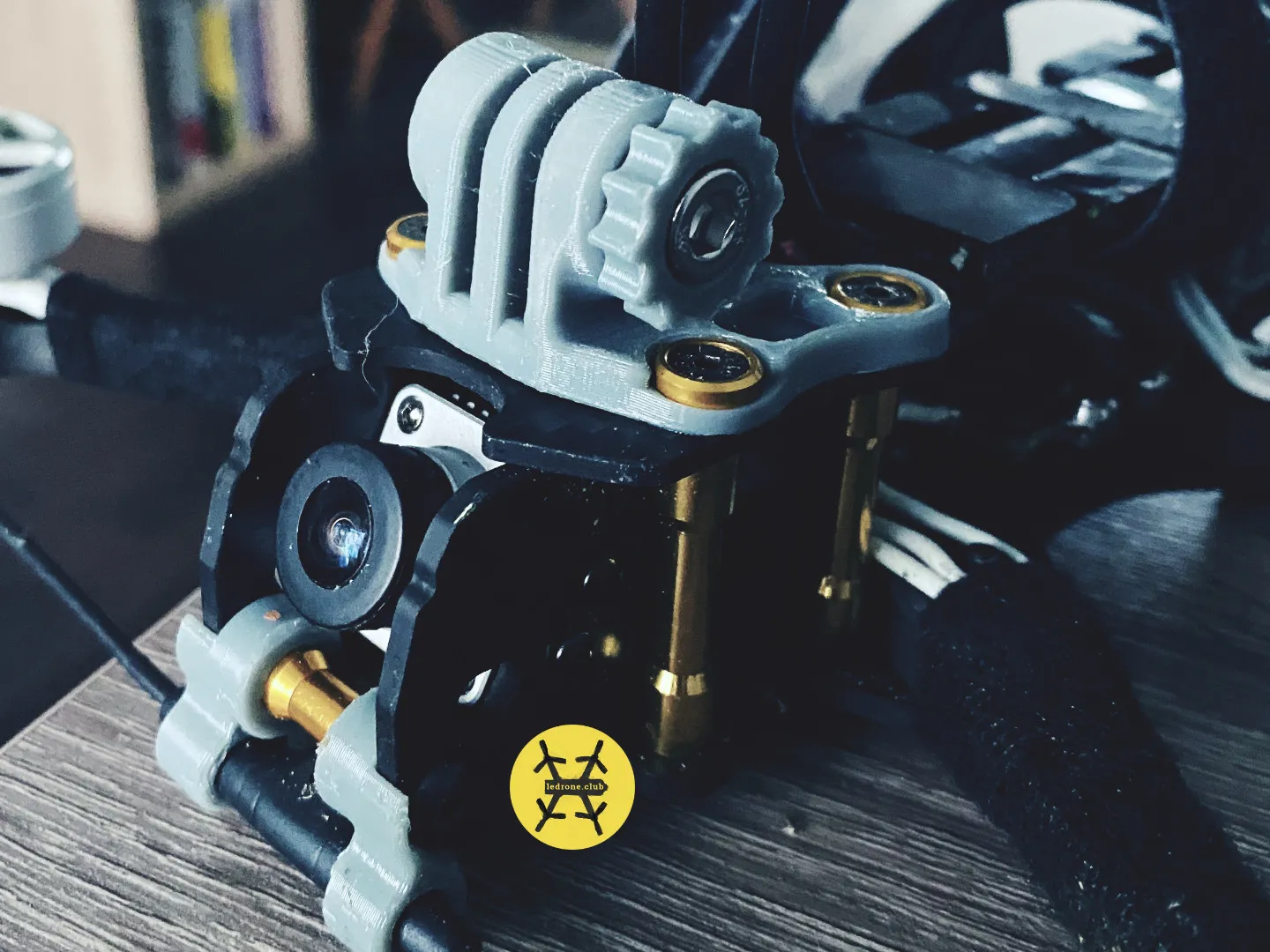

- 11/2021 : thêm một số giá đỡ gopro (mount session5 và hotshoe), giá đỡ trước crsf. Vít tay cho giá đỡ hotshoe được thiết kế cho một vít đầu socket M5 để thay thế vít tiêu chuẩn gopro nhưng rất dài.
- 11/2021 : thêm bảo vệ cánh tay, giá đỡ cho ăng-ten caddx cherry, bumper tấm cam

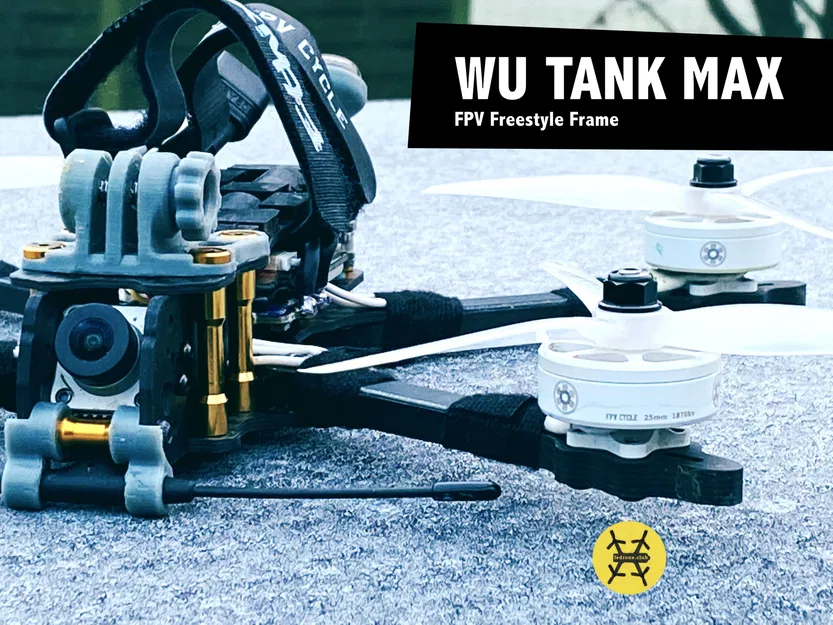

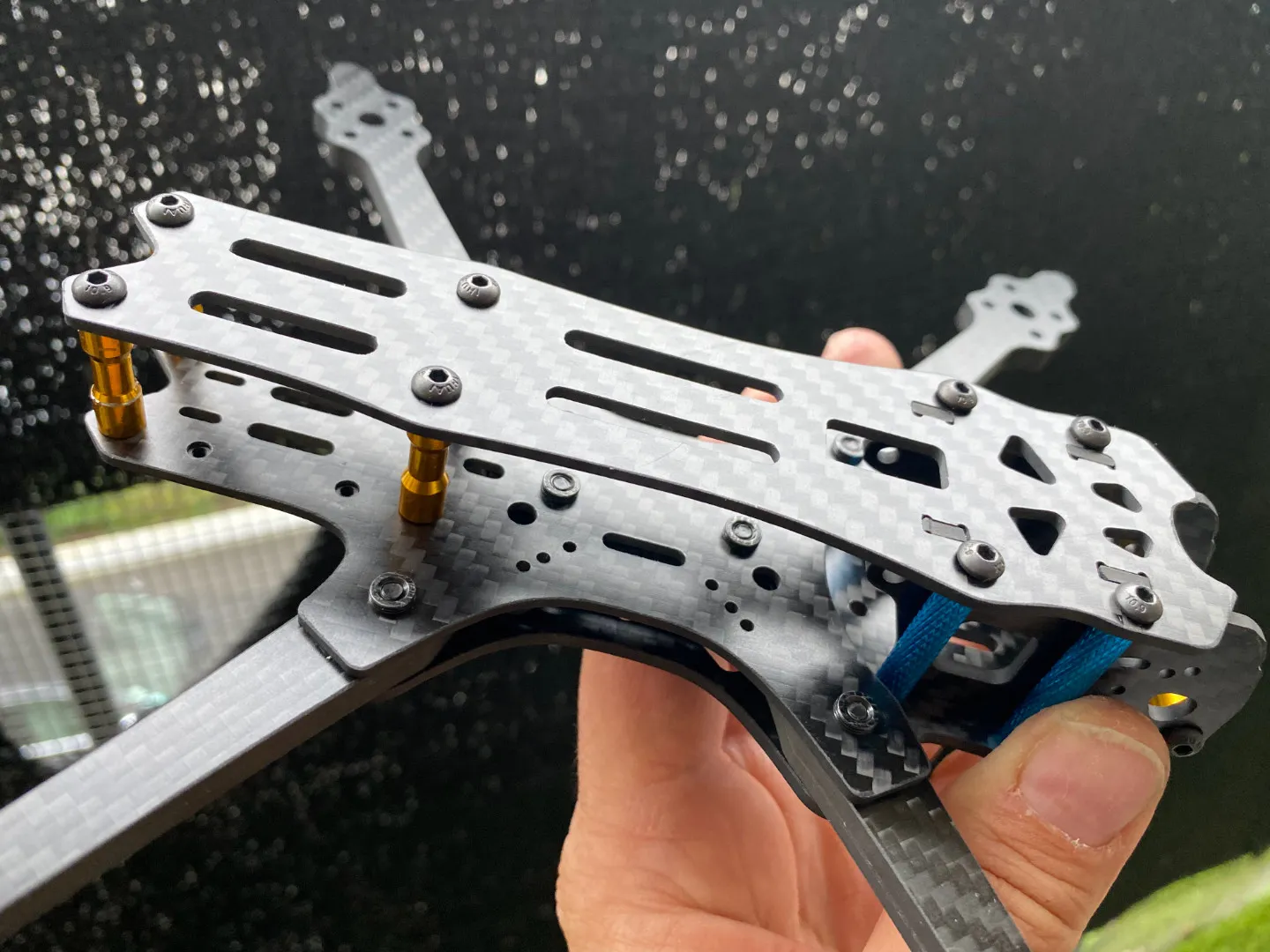

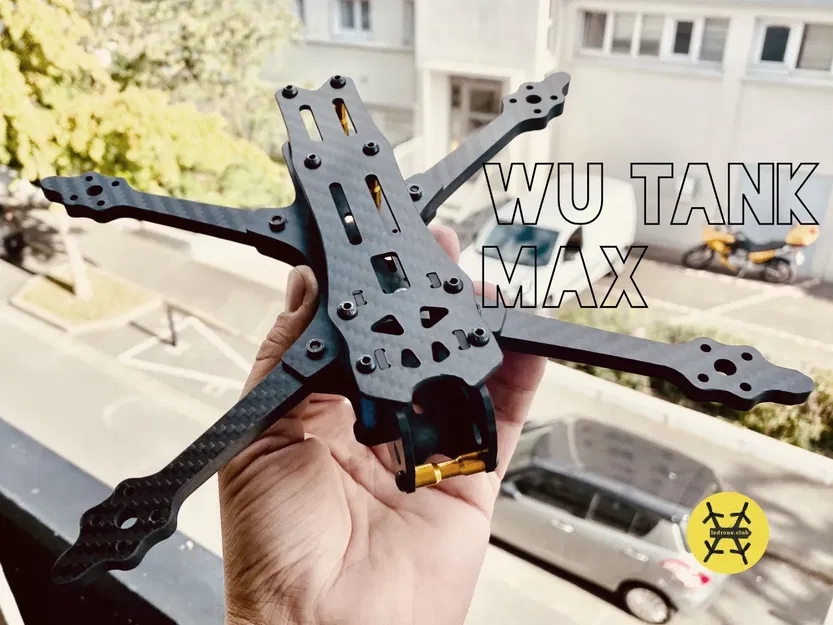

Giới thiệu dự án
Wu Tank Max gặp phải nhiều thách thức : liệu khung Wu Tank xuất sắc có thể mở rộng lên một khung freestyle 5" bình thường không ? Tôi có thể cuối cùng thiết kế một khung với các tấm cam mà không trông như rác đối với tôi không ?
Đối với hầu hết các câu hỏi, câu trả lời là khá có và kết quả cuối cùng cho đến nay là khá tuyệt vời. Khung rất dễ xây dựng và hoạt động rất tốt với điều chỉnh mặc định.

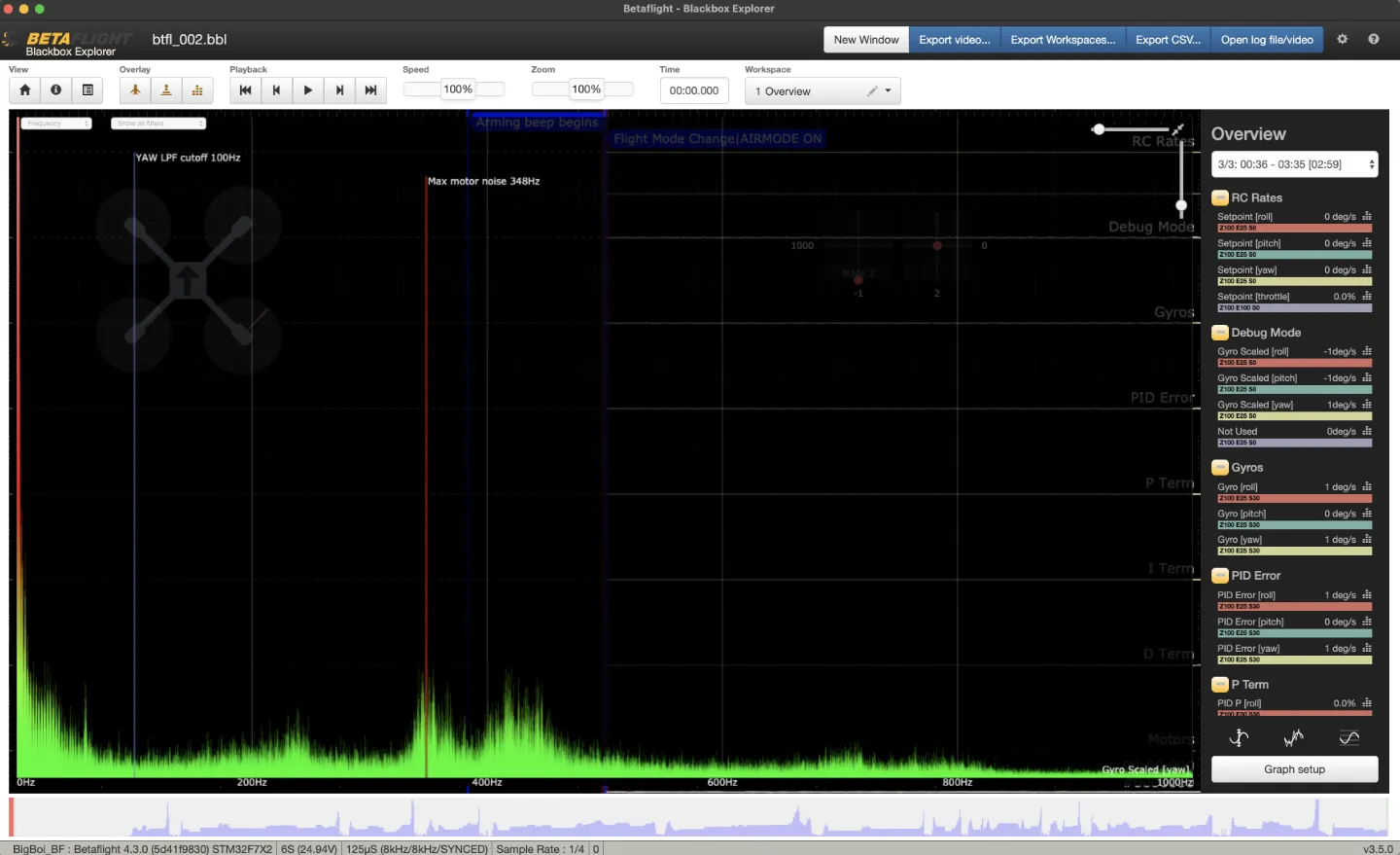

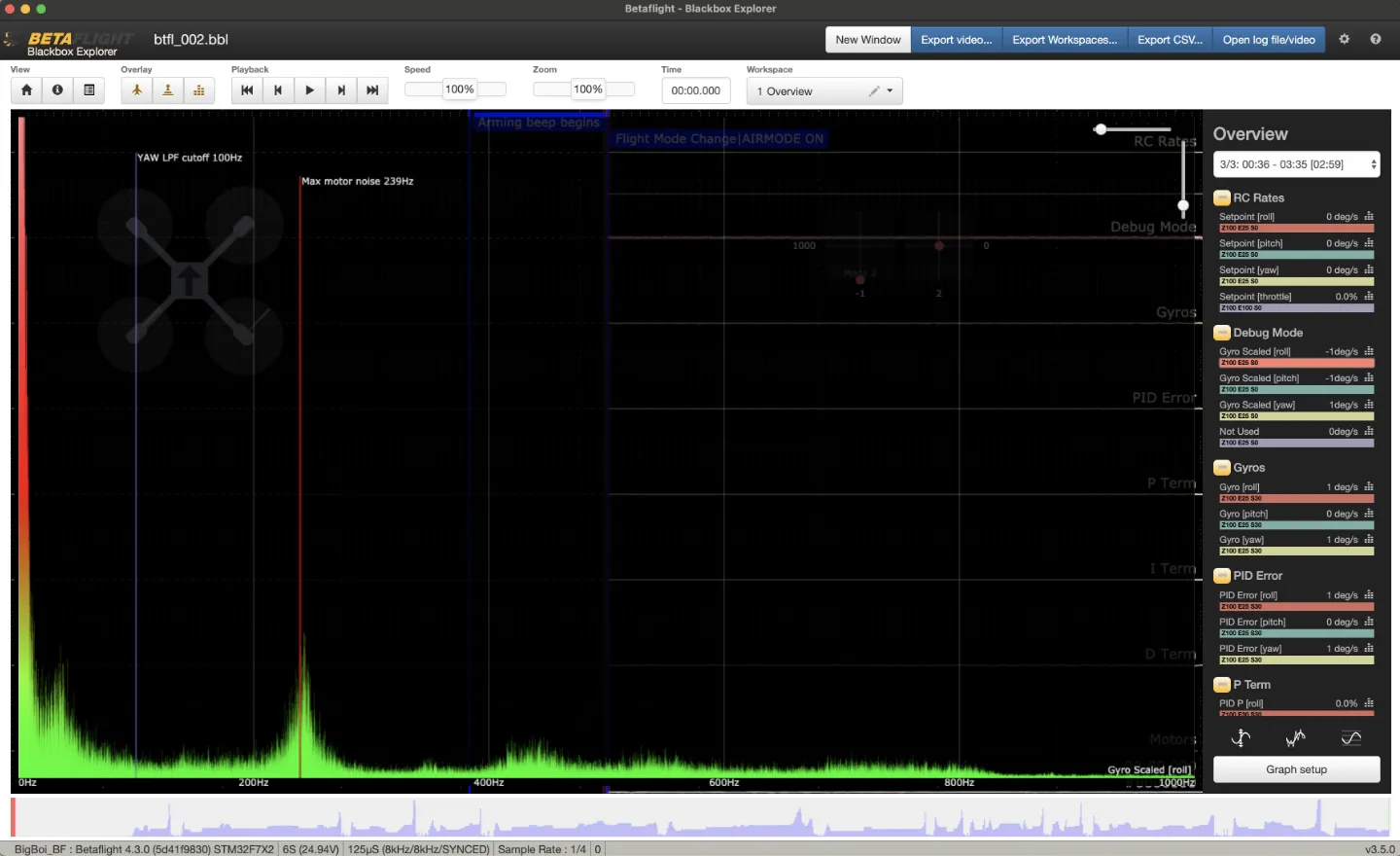

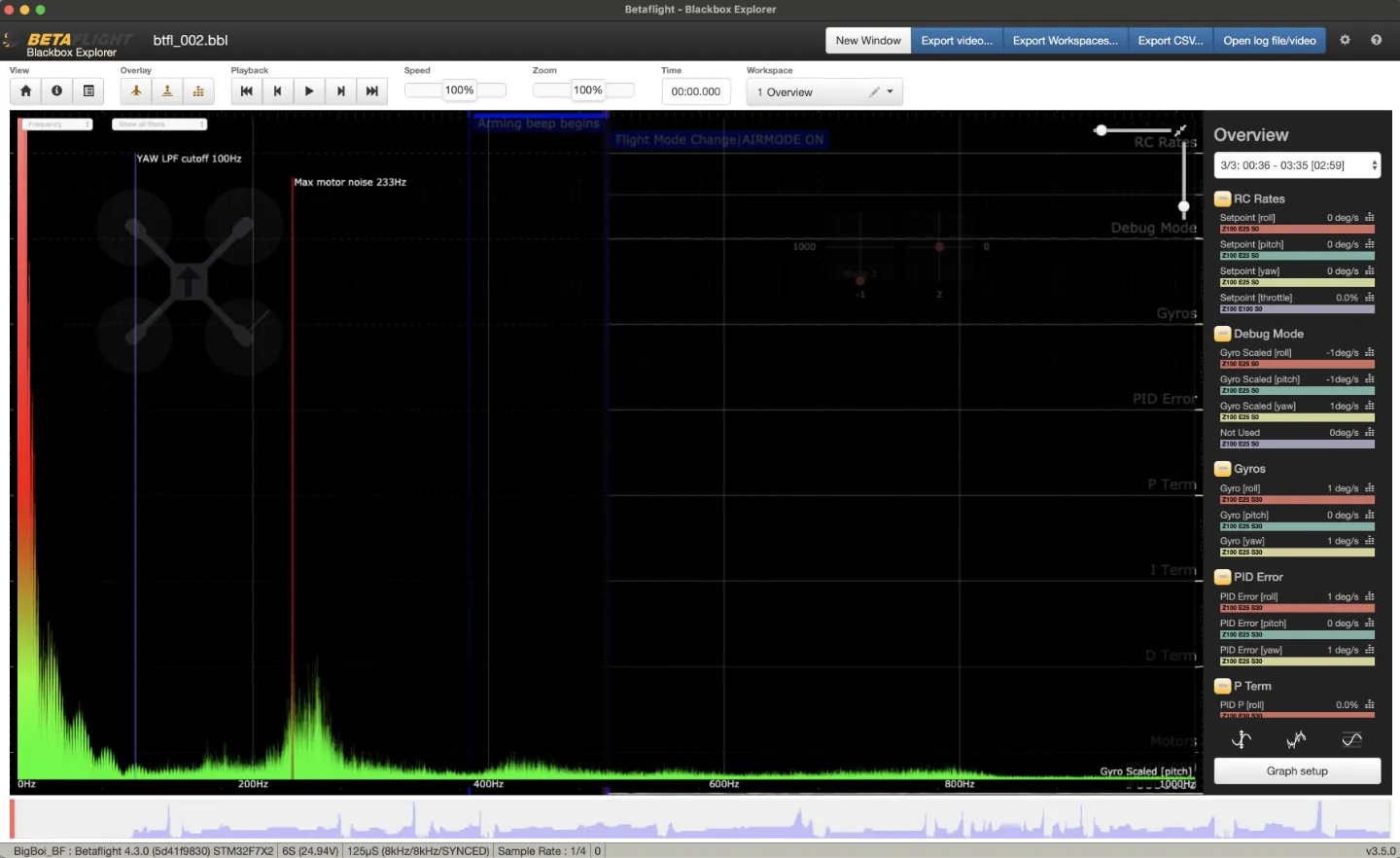

quản lý rung động: khung rất sạch sẽ về mặt đó (hãy xem các biểu đồ gyro_scaled được cung cấp), các nguyên tắc thiết kế và bố cục khá tốt trong vấn đề đó và đến từ các thiết kế trước như Wu Tank.
Lưu ý rằng hiện có 2 phiên bản của thân máy. Phiên bản bình thường phù hợp với DJI Vista hoặc VTX 20x20 ở phía sau và phiên bản "AIRUNIT" phù hợp với DJI airunit nhưng cũng phù hợp với HDZERO Freestyle hoặc bất kỳ VTX nào có thể gắn 30x30. Đối với phiên bản này, bạn chỉ cần các tấm phía sau và phía trên cụ thể có _AIRUNIT_ trong tên. Tất cả các bộ phận khác là chung (cánh tay, tấm trước, tấm camera).

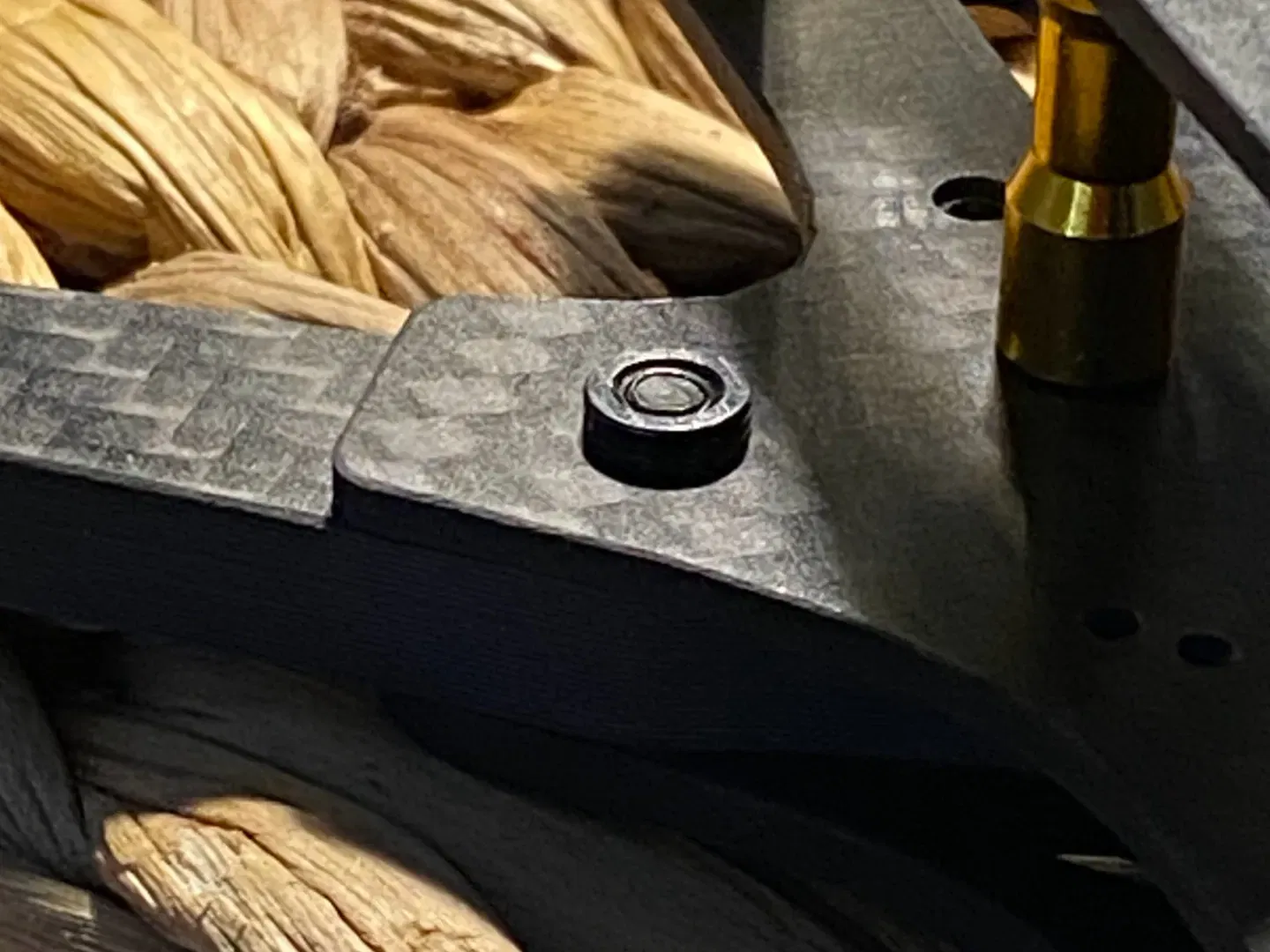

Cũng hãy kiểm tra các hình ảnh lắp ráp và danh sách phần cứng, có một số khác biệt liên quan đến lắp ráp các giá đỡ trung tâm phía sau (không có đai ốc ép, vít dài hơn).
Mua khung đó (đối với các tùy chọn cắt CNC, hãy kiểm tra bên dưới)
- [Bộ kit có thể cấu hình Wu Tank Max - CNCDrones]
- [Bộ kit Wu Tank Max 5.5" với phần cứng - Armattan Productions]
- [Bộ kit Wu Tank Max 6" với phần cứng - Armattan Productions]
Tôi đã làm việc với Goa FPV về thiết kế này và anh ấy có một ý tưởng khá chính xác về cách một khung freestyle nên như thế nào, vì vậy anh ấy xứng đáng nhận được nhiều tín dụng cho tất cả các phần gia cố đã thực hiện trên đó.
NB: các tệp thiết kế được cung cấp đã được sửa đổi sau khi nhận và thử nghiệm nguyên mẫu đầu tiên. đó là lý do tại sao chúng hơi khác so với những bức ảnh bạn có thể thấy ở trên.
Dưới đây là thông số kỹ thuật:
- Tùy chọn tay cánh WideX và StretchX 5" (thực tế lên đến 5.5)
- Tùy chọn tay cánh WideX và DeadCat 6"

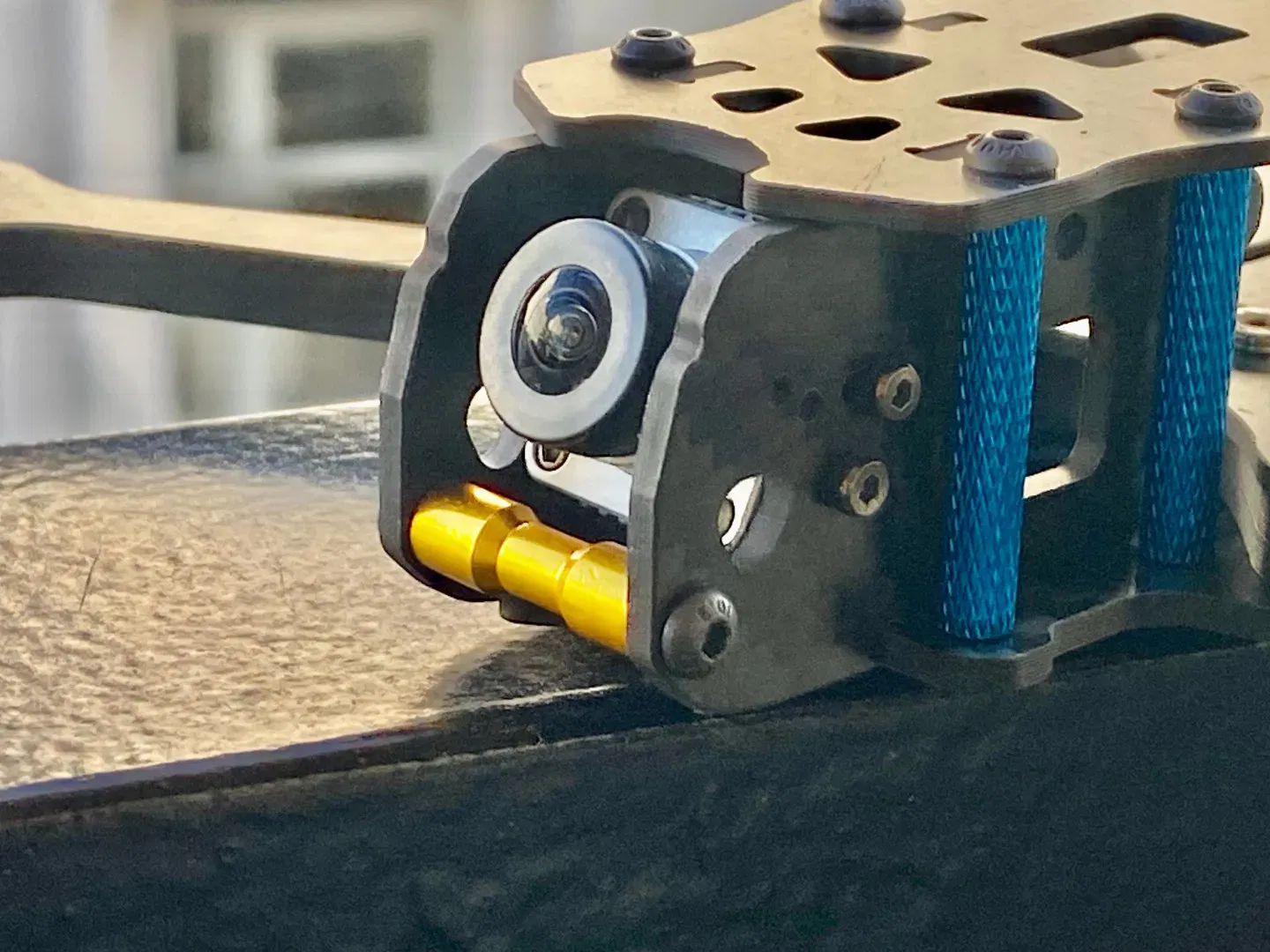

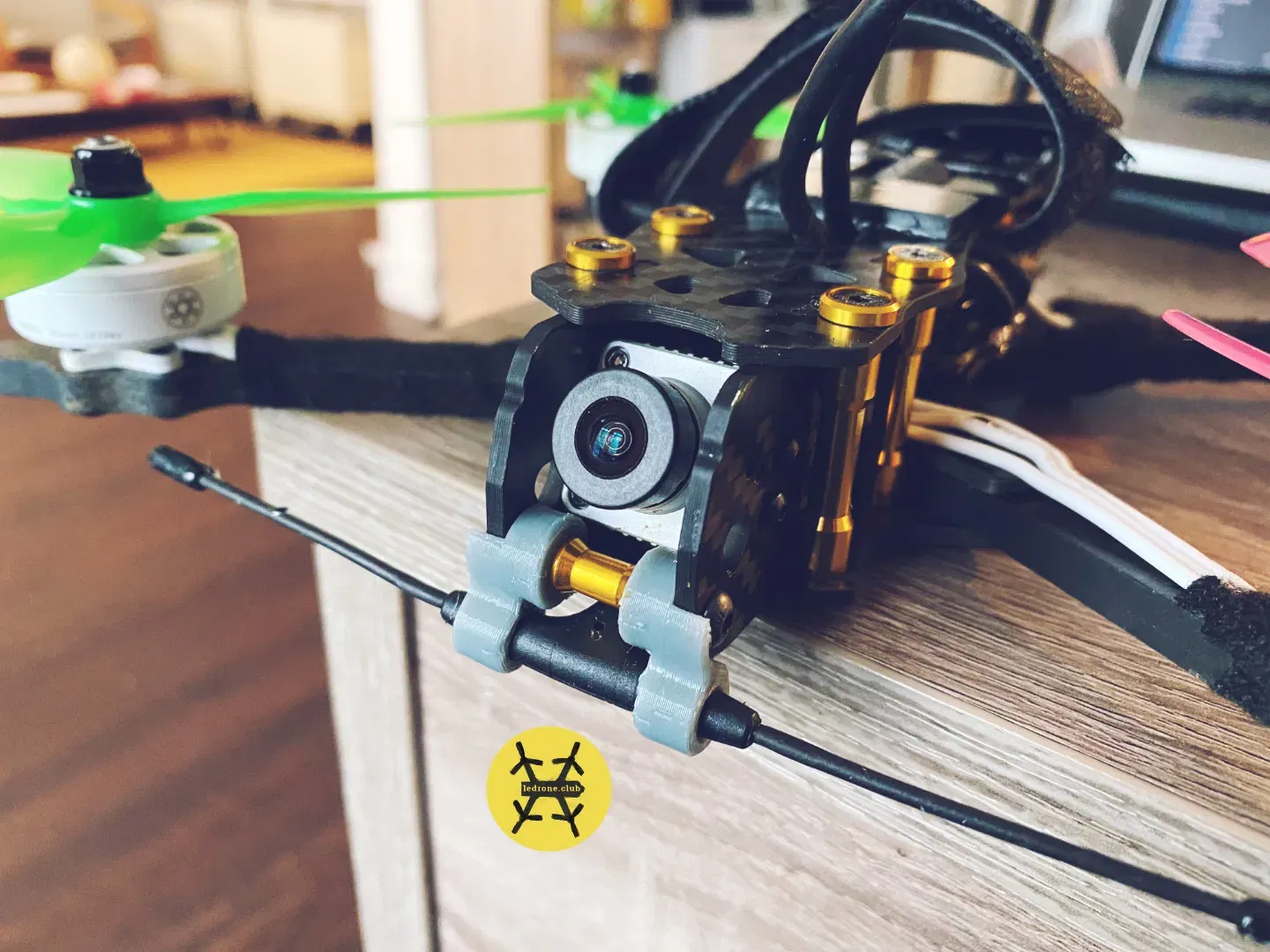

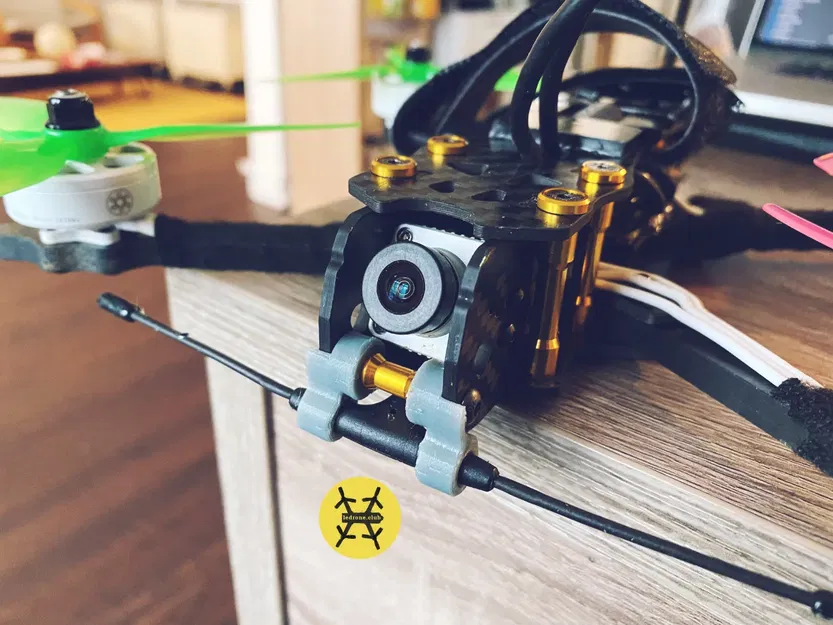

- Có khả năng HD với các tấm cam (20mm giữa các tấm)
- Tay cánh dày 6mm (để tăng cường sức mạnh và quản lý độ rung)
- Phía trước được gia cố (tấm trước và tấm cam dày 2.5mm)
- Hỗ trợ động cơ M3 16x16 (từ 22xx đến 25xx ít nhất)
- Giá đỡ phía trước hỗ trợ các mẫu 20x20 (M3), 25.5x25.5 (M2) và 30.5x30.5 (M3) (cơ bản nên phù hợp với bất kỳ bộ stack hoặc AIO nào bạn có)
- Giá đỡ điện tử tách biệt với tay cánh hoặc vít lắp khung
- Giá đỡ phía sau 20x20 cho DJI Vista/VTX (phiên bản bình thường/vista)
- Giá đỡ phía sau 20x20 và 30x30 cho AIRUNIT, HDZERO Freestyle (CẦN TẤM PHÍA SAU + TẤM TRÊN AIRUNIT)

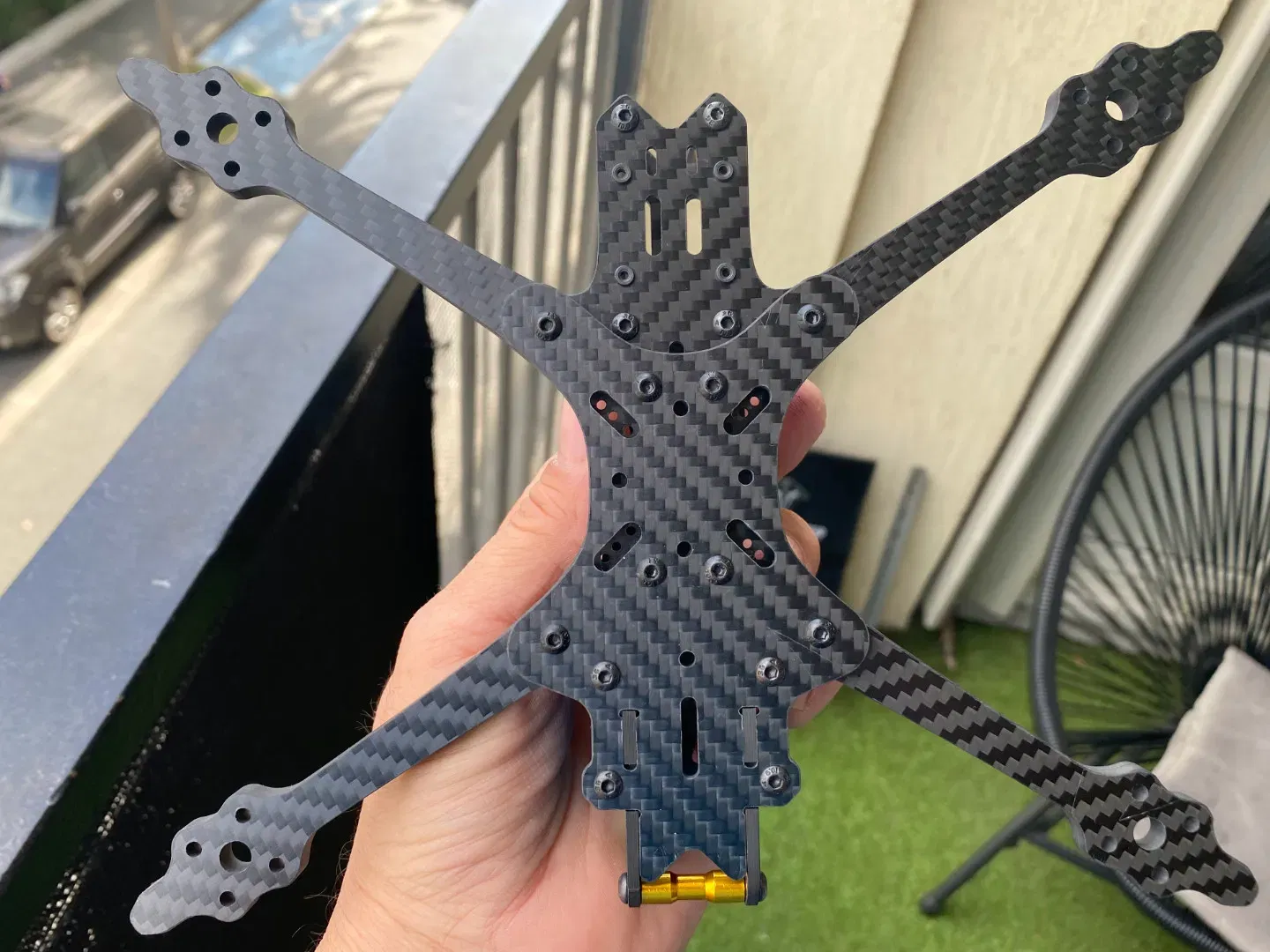

cho đến nay, khi lắp ráp khung 5" (bình thường) nặng ~124g, khung 6" nặng ~126g (trọng lượng carbon ước tính + phần cứng lắp đặt mà tôi đã sử dụng).
Phần cứng lắp đặt (phiên bản bình thường)
Dưới đây là danh sách phần cứng lắp đặt cần thiết để lắp ráp khung:
- 8 x M3 pressnuts (trên tấm phía sau cho lắp ráp tay cánh)
- 4 x M2 BetaFPV Clamping nuts (trên giá đỡ 20x20 phía sau để dễ dàng lắp đặt Vista/VTX)
- 8 x M3 12mm vít thép (gắn tay cánh)
- 10 x M3 6mm vít thép (cho các giá đỡ 20mm, phía sau và phía trước)
- 4 x M3 10mm vít thép (giá đỡ gopro và giá đỡ phía trước, trên)
- 4 x M3 8mm vít thép (giá đỡ phía trước, dưới)
- 5 x 20mm M3 giá đỡ (4 ở phía sau, 1 ở phía trước trên các tấm cam)
- 4 x 28mm M3 giá đỡ (ở phía trước)
- 16 x M3 8mm vít thép (cho các động cơ)
Lưu ý rằng nếu bạn chọn một khung từ CNCMadness/CNCDrones hoặc Armattan, phần cứng lắp đặt sẽ được cung cấp.
Phần cứng lắp đặt (phiên bản AIRUNIT)
Dưới đây là danh sách phần cứng lắp đặt cần thiết để lắp ráp khung:
- 6 x M3 nút ép (trên tấm sau cho việc lắp ráp cánh tay)
- 6 x vít thép M3 12mm (cánh tay gắn qua nút ép)
- 2 x vít thép M3 16mm (cánh tay sau gắn qua các khoảng cách)
- 10 x vít thép M3 6mm (cho các khoảng cách 20mm, phía sau và phía trước trên cùng)
- 4x vít thép M3 10mm (gắn gopro và các khoảng cách phía trước, trên cùng)
- 4x vít thép M3 8mm (các khoảng cách phía trước, dưới cùng)
- 5 x khoảng cách M3 20mm (4 ở phía sau, 1 ở phía trước trên các tấm cam)
- 4 x khoảng cách M3 28mm (ở phía trước)
- 16 x vít thép M3 8mm (cho các động cơ)
Cắt khung
Những địa điểm tôi khuyên dùng là [www.cncmadness.com] (CA/US/Toàn cầu) và [www.carbon-posten.de] (EU/Đức) hoặc [CNC DRONE 91] (EU/Pháp). Cắt chất lượng tuyệt vời và giá cả/thời gian giao hàng hợp lý.
Bạn cần gửi các tệp DXF được cung cấp với các hướng dẫn sau:
- 4 x cánh tay (chọn tệp 5in hoặc 6in theo nhu cầu của bạn): sợi carbon 6mm
- 1 x tấm trước: sợi carbon 2.5mm
- 2 x tấm cam: sợi carbon 2.5mm
- 1 x tấm sau: sợi carbon 2mm (hoặc phiên bản AIRUNIT cho airunit/hdzero)
- 1 x tấm trên: sợi carbon 2mm (hoặc phiên bản AIRUNIT cho airunit/hdzero)
Bạn có thể yêu cầu các lỗ chìm ở phía sau tấm trên và có vít của bạn nằm phẳng.
Hãy thoải mái hỏi tôi về hướng dẫn và trợ giúp.
Cài đặt VTX (Vista hoặc bất kỳ VTX 20x20 nào)

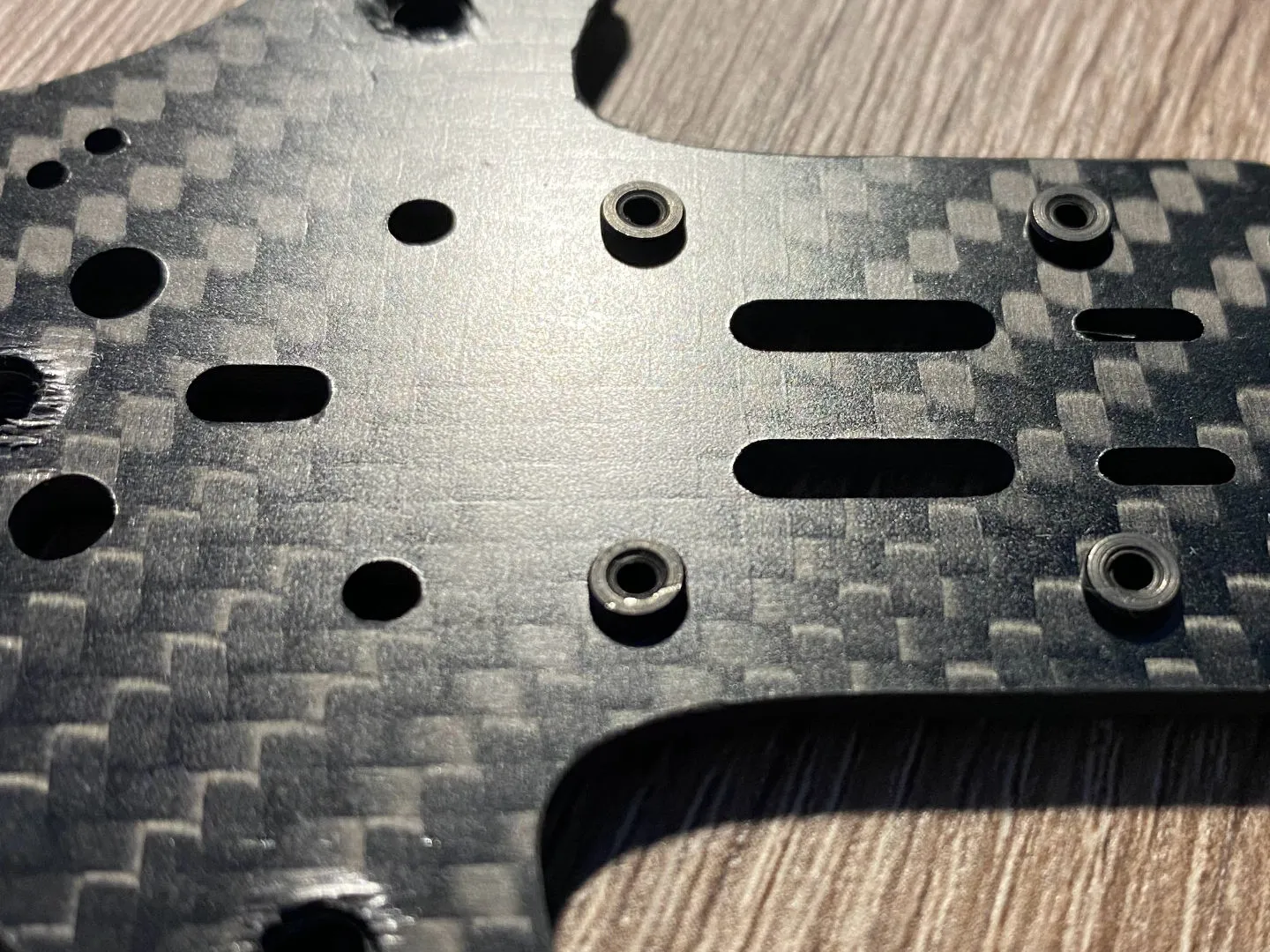

Giá đỡ 20x20 phía sau được thiết kế để sử dụng với các nút ép M2 nằm dưới tấm sau. Vì vậy, bạn chỉ cần vặn VTX của bạn bằng các vít M2 từ phía trên. Trong các tệp được cung cấp, bạn sẽ tìm thấy một số vòng đệm VTX cao 2.2mm và sẽ cho phép bạn tạo khoảng trống cho không khí và dây dưới VTX. Tôi khuyên dùng vít M2 16-18mm cho một DJI Vista.
Kiểm tra các hình ảnh được cung cấp, bạn sẽ dễ dàng hiểu được ý tưởng.

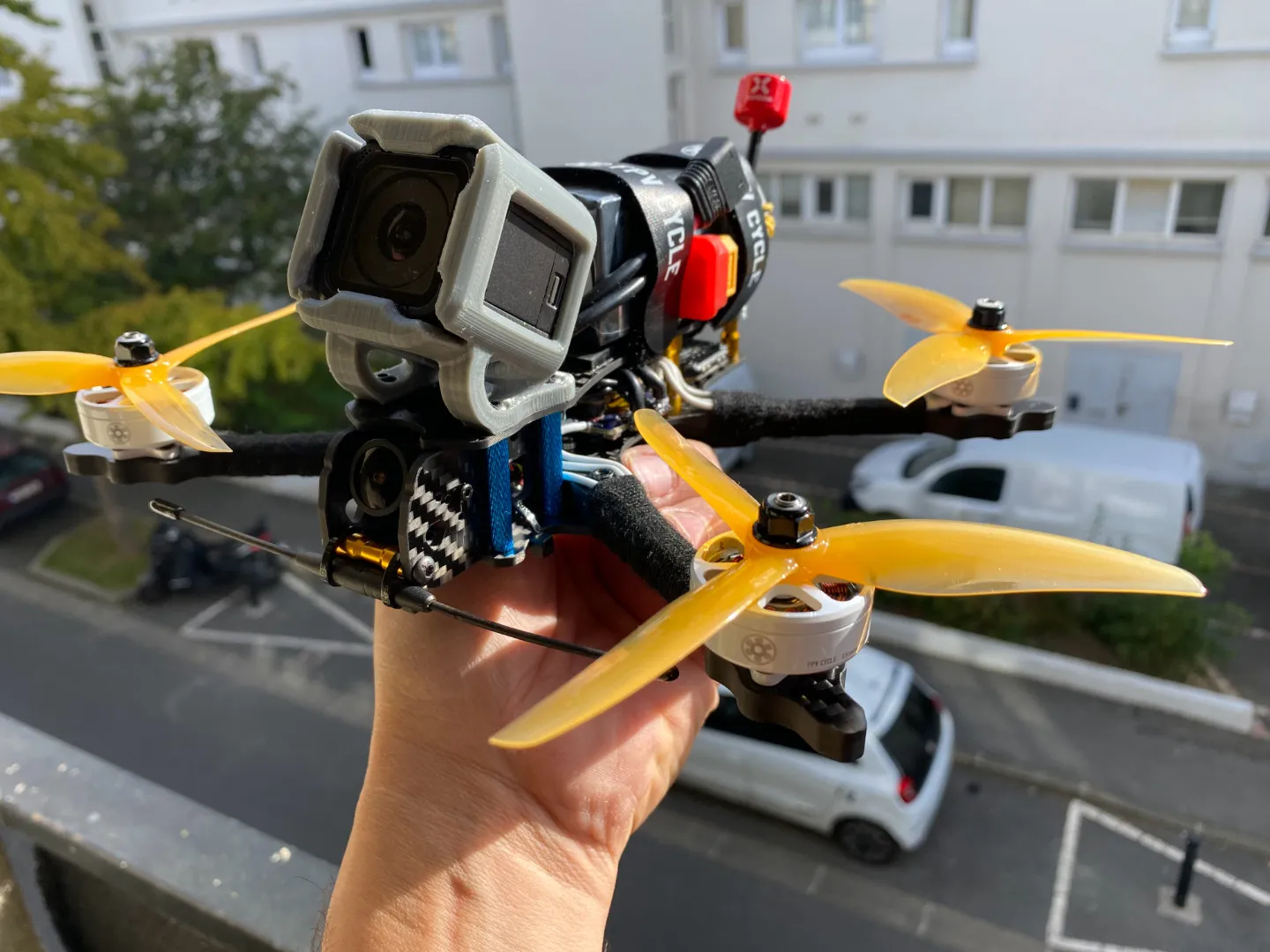

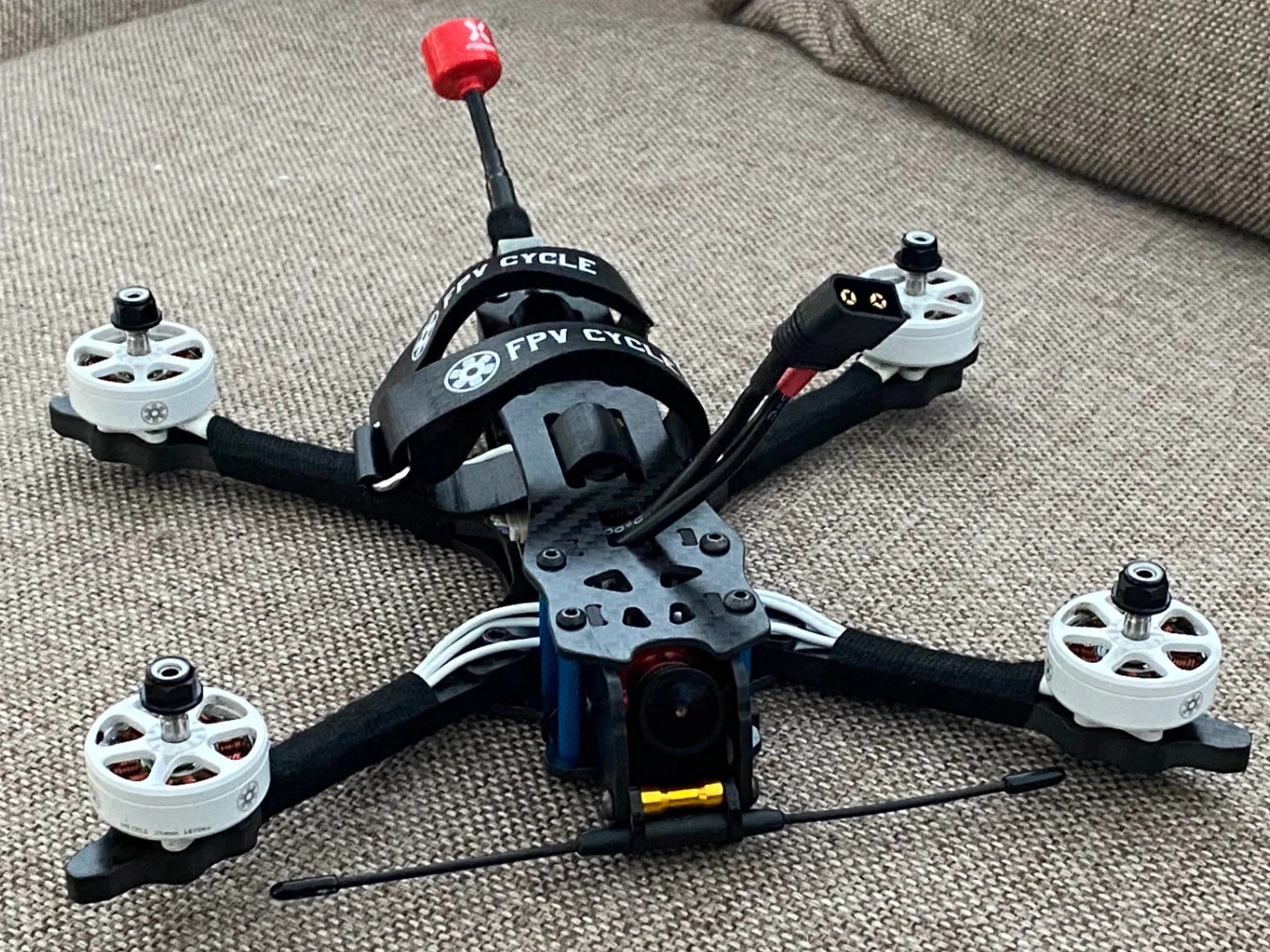

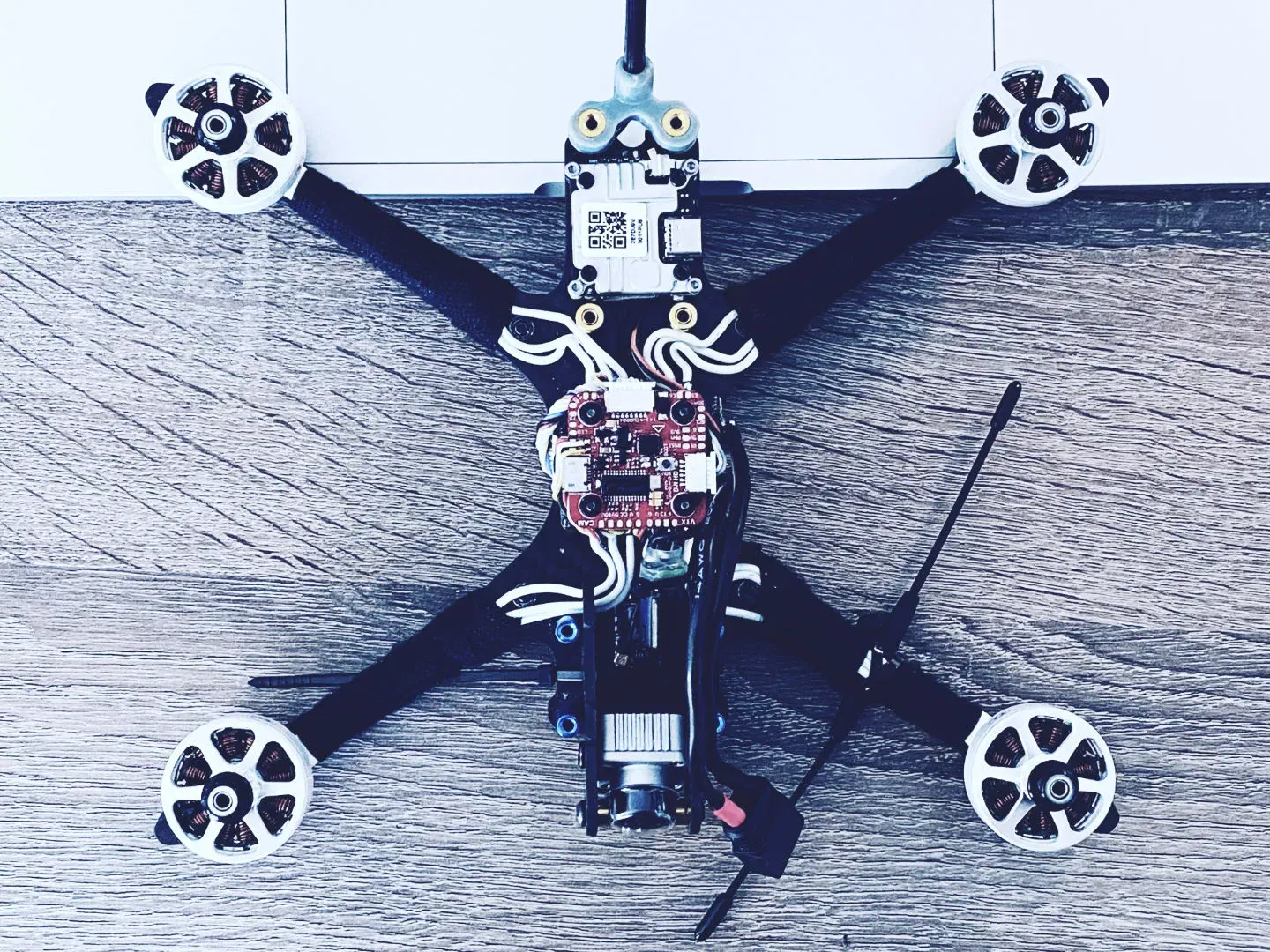

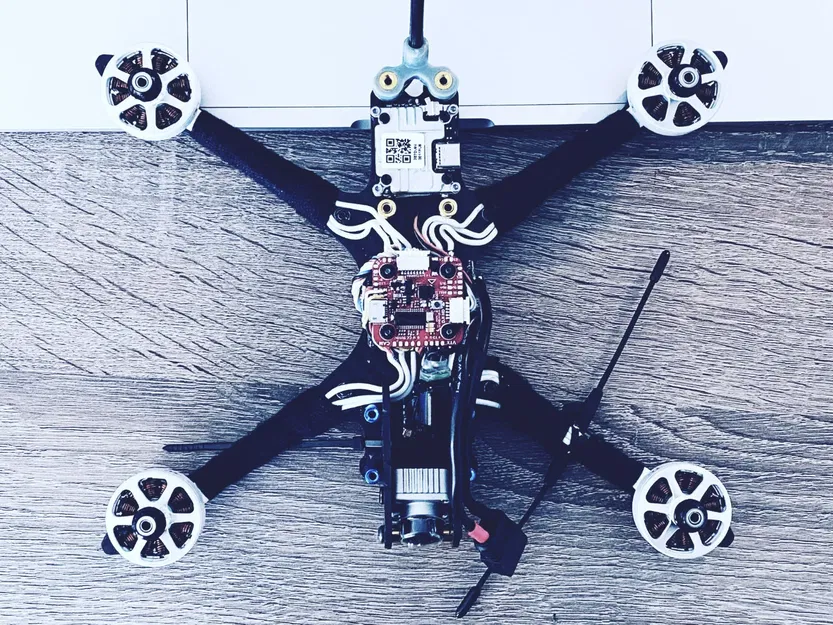

Bộ của tôi
Tôi sử dụng các thiết bị sau trên máy bay chính của mình:
- [FPVCycle 25mm 1880 Kv motors] (hãy tự thưởng cho mình và lấy một số động cơ tuyệt vời đó)
- Cánh quạt Gemfan 5226/HQProp Ethix S3/S4
- Bộ mini AIKON (F7 fc)
- DJI Vista
- TBS Crossfire RX
- Pin Ovonic 1000 mAh 6S và Tattu 1400 mAh 6S
- GoPro Session 5
Tôi cũng khuyên bạn nên dùng động cơ RCINPower Smoox 2306plus 1880 Kv như một sự thay thế.
645g AUW
