Bản lề hình thức cho vỏ máy in Ender 3

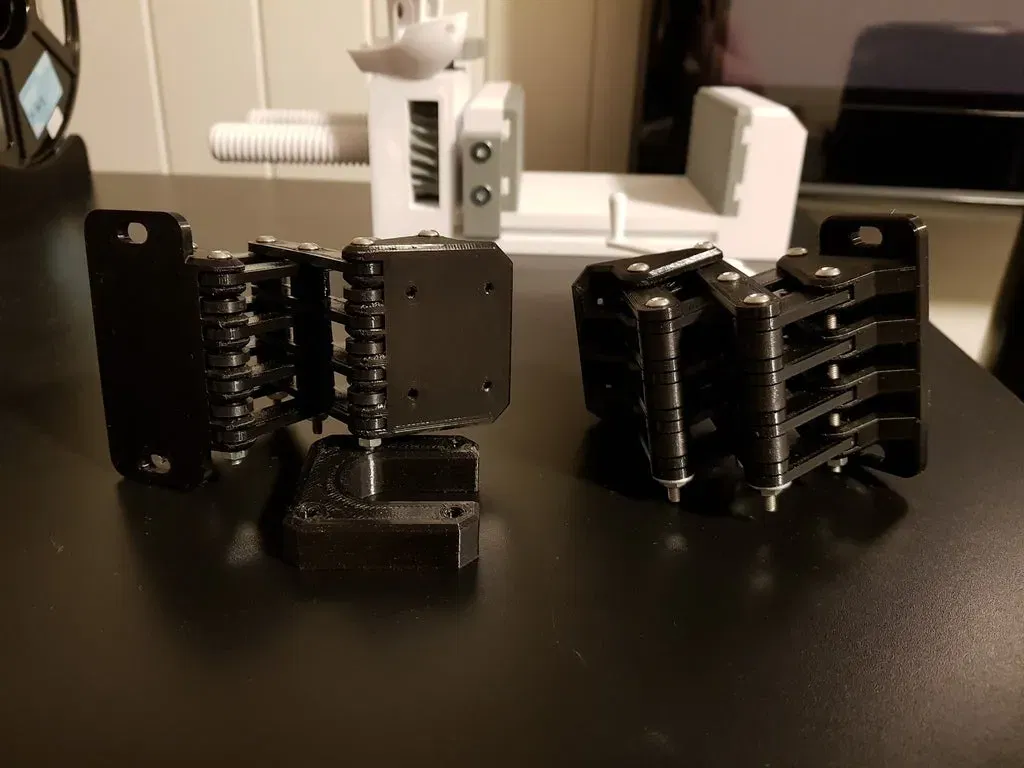

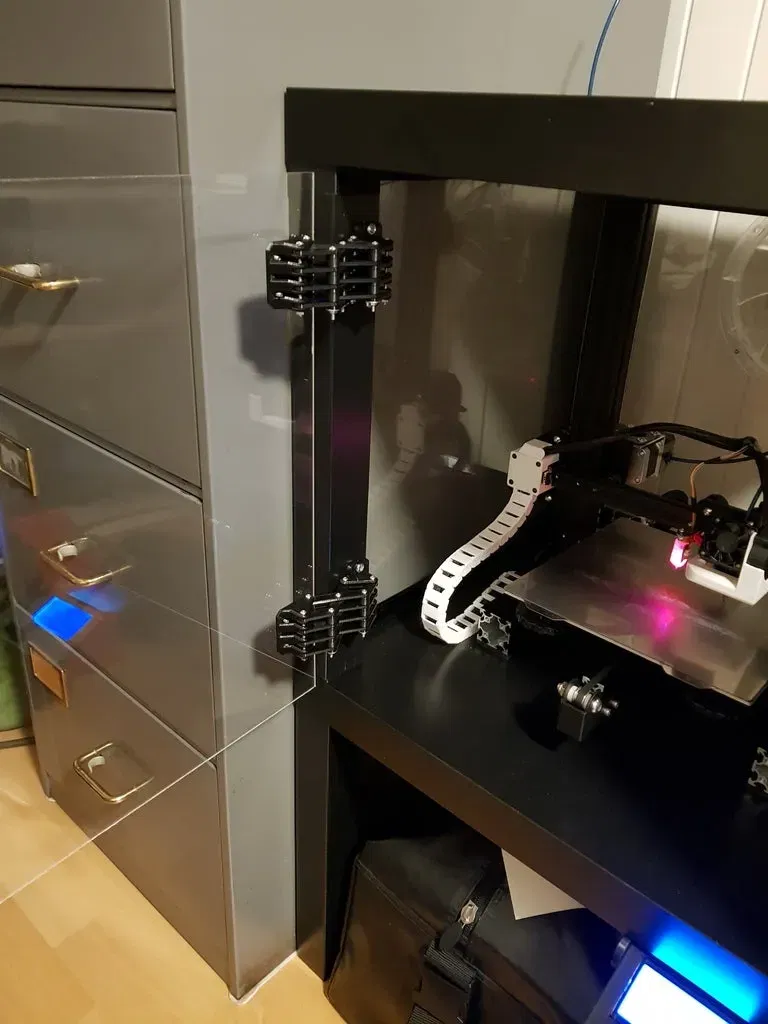

Một bản lề thiết kế theo hình thức hơn chức năng dành cho vỏ máy Ender 3 của tôi. Do trường hợp cụ thể của tôi, bản lề có độ sâu 47mm từ điểm gắn cửa, điều này hoạt động tốt khi sử dụng cửa plexiglass 3mm với vỏ IKEA Lack. Nếu bạn muốn chỉnh sửa bản lề, một tệp .step đã được bao gồm.

Vì Fusion dường như không quan tâm đến cách tôi định hướng các bộ phận trước khi xuất, hãy nhớ đặt chúng nằm phẳng trước khi in.

Các bộ phận cho một bộ lắp hoàn chỉnh:

In:
Cái gắn cửa: 1
Cái gắn tường: 1
Ngón tay ngắn: 6
Ngón tay dài: 6
Vòng đệm: 9
Vòng đệm ngắn: 6
Ngón tay ngắn - trên: 1
Ngón tay dài - trên: 1
(Các biến thể "trên" không có bulge giảm ma sát ở các lỗ lộ ra.)

Mua:
ốc vít M3 dài 50mm: 7
ốc vít gỗ 5mm: 2
ốc vít M3 (chiều dài phụ thuộc vào độ dày cửa): 4

Hướng dẫn in

Thương hiệu máy in: Creality

Máy in: Ender 3

Máng: Không

Hỗ trợ: Không

Độ phân giải: 0.12 đến 0.2

Độ đầy: 16%

Vật liệu: Clas Ohlson PETG Đen
Ghi chú:

In với 3 viền để tăng độ bền. PETG được khuyến nghị để giảm ma sát và các bộ phận mạnh hơn.
