Bộ cấp liệu filament khô dùng coupler PC4-M6

Đây là một giải pháp đơn giản cho một bộ cấp liệu filament trong hộp khô sử dụng bộ nối ống bowden PC4-M6.

Để lắp ráp, chỉ cần một lỗ 8mm trong hộp khô của bạn để bộ cấp liệu filament đi qua. Việc lắp ráp các bộ phận này không yêu cầu dụng cụ vì bề mặt gân giúp giữ chặt các bộ phận bằng tay.

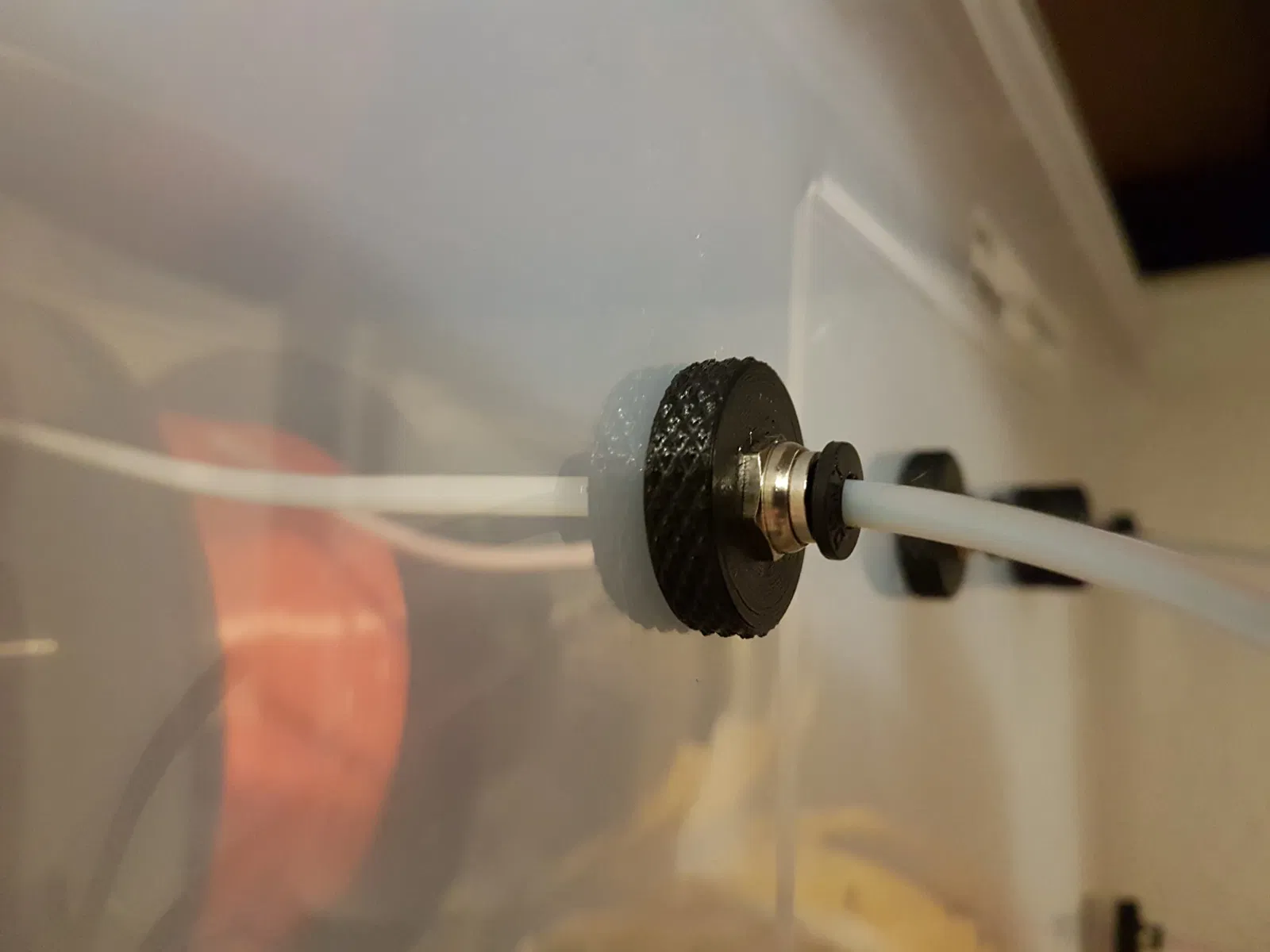

Trong thiết lập hộp khô của tôi, tôi đã sử dụng các bộ nối PC4-M6 cho phép ống PTFE có đường kính ngoài 4mm đi thẳng qua để đưa đầu ống PTFE ngay sát cuộn filament.

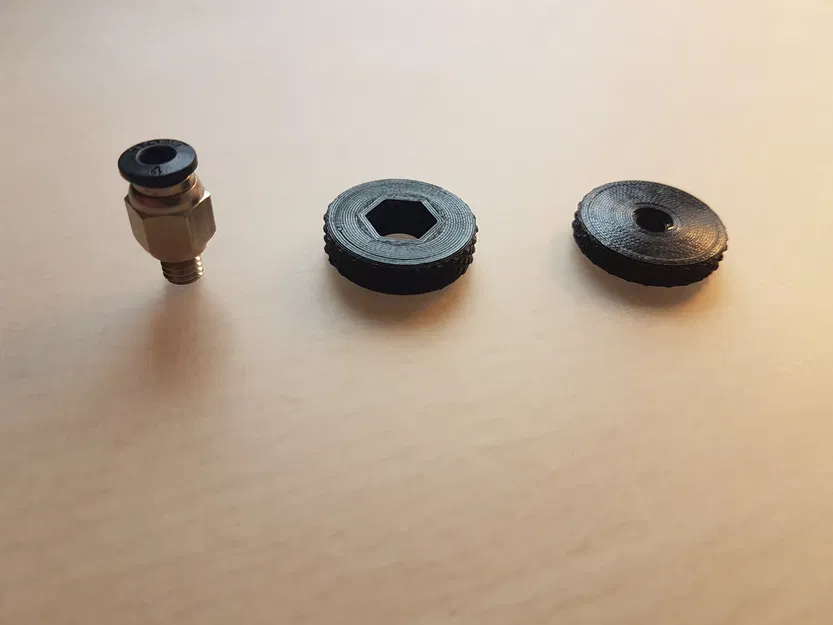

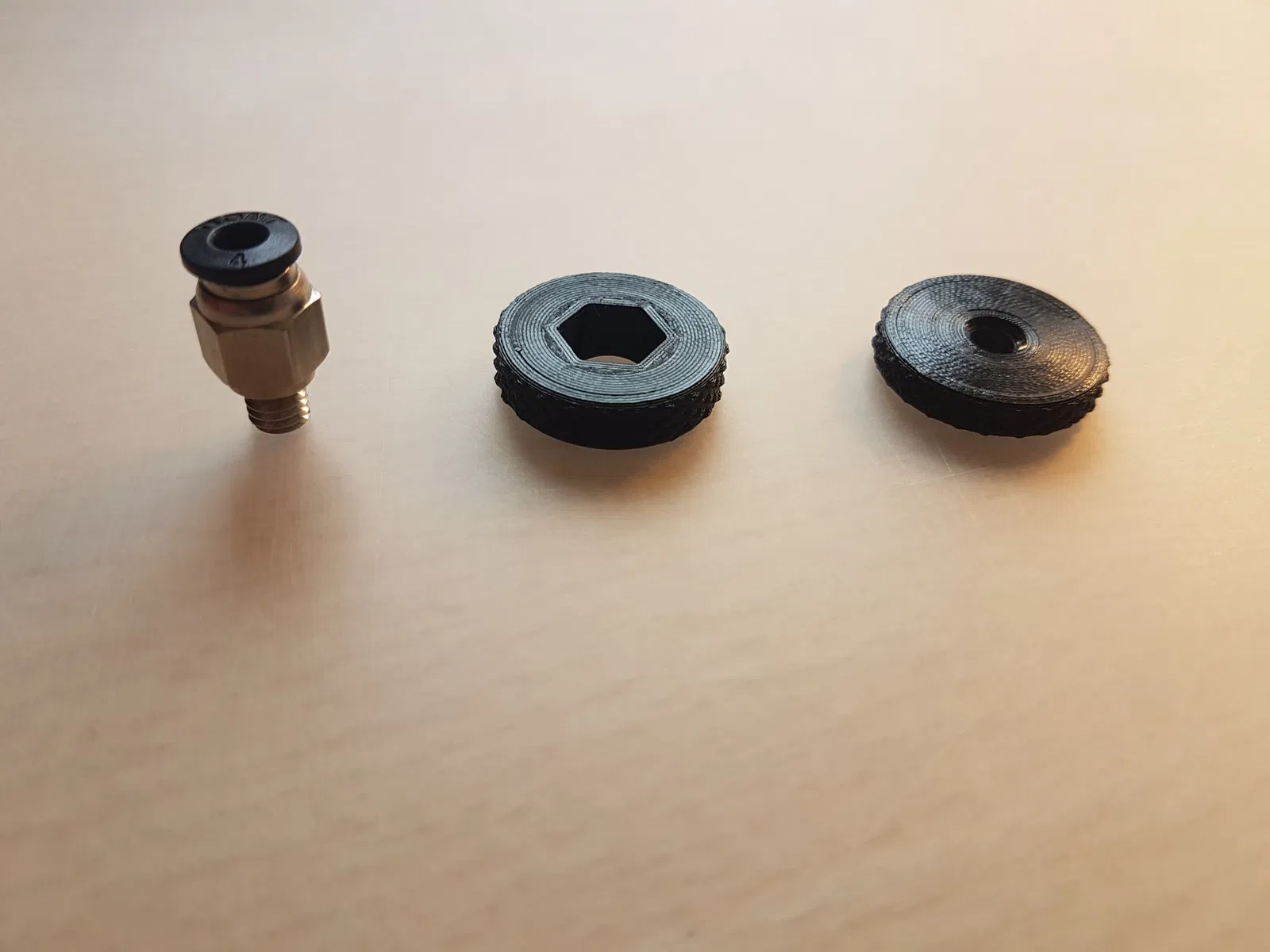

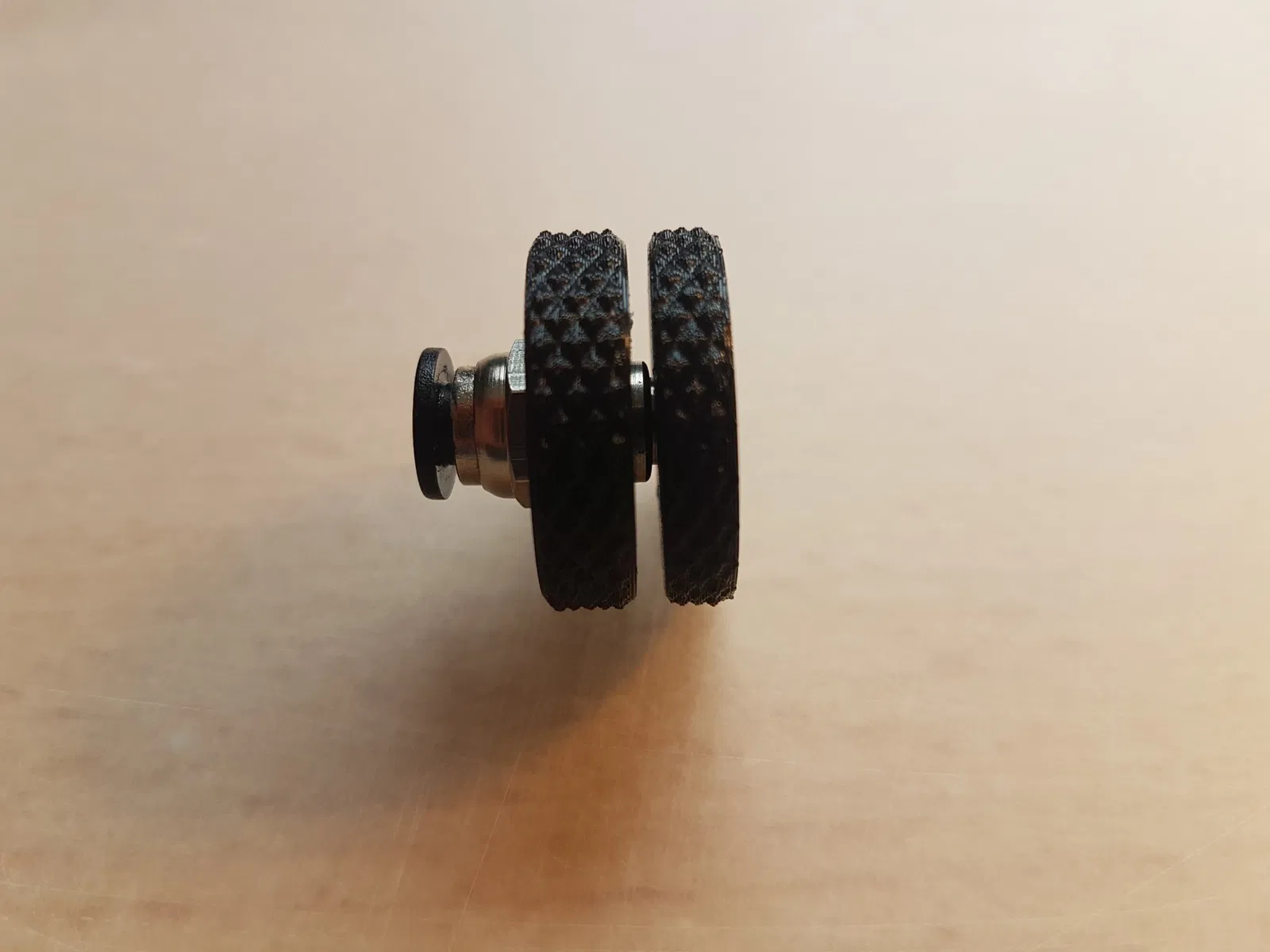

Bộ cấp liệu cơ bản bao gồm 2 bộ phận: Bộ phận 01 có ren chứa ren M6 để gắn bộ nối PC4-M6 vào. Bộ phận này nằm bên trong hộp khô. Bộ phận 02 có hình lục giác có một khe để đẩy bộ nối PC4-M6 vào.

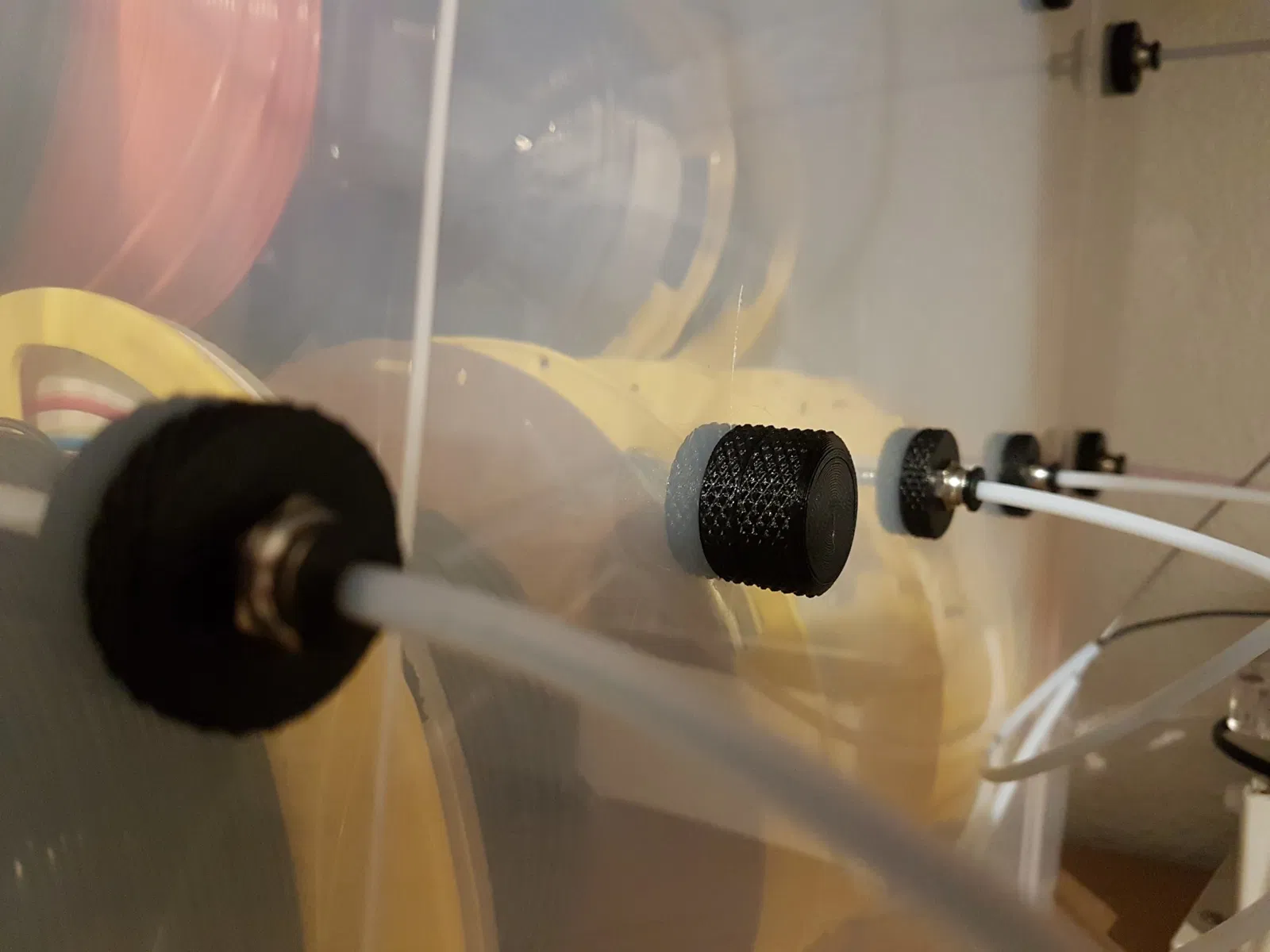

Một bộ phận tùy chọn thứ ba được bao gồm cho những ai muốn bịt kín bất kỳ lỗ cấp liệu nào không sử dụng. Bộ phận 03 có nắp trượt qua vòng giữ của bộ nối để vừa khít. Điều này sẽ không làm cho hộp kín khí, nhưng sẽ hạn chế đáng kể lưu lượng không khí và cung cấp một vẻ ngoài sạch sẽ tổng thể. Hình ảnh cuối cùng trong danh sách cho thấy cách nắp có thể được trượt qua bộ nối PC4-M6.

Tất cả các bộ phận có thể được in theo hướng đã cung cấp mà không cần hỗ trợ. Nếu bạn muốn in bộ phận nắp, nên điều chỉnh cài đặt cầu nối của bạn cho tốt. Nếu không, có thể không đủ khoảng trống giữa bộ nối và phần trên bên trong của nắp.
