Vỏ Raspberry Pi4 cho Prusa i3 MK3 - Thiết kế cải tiến

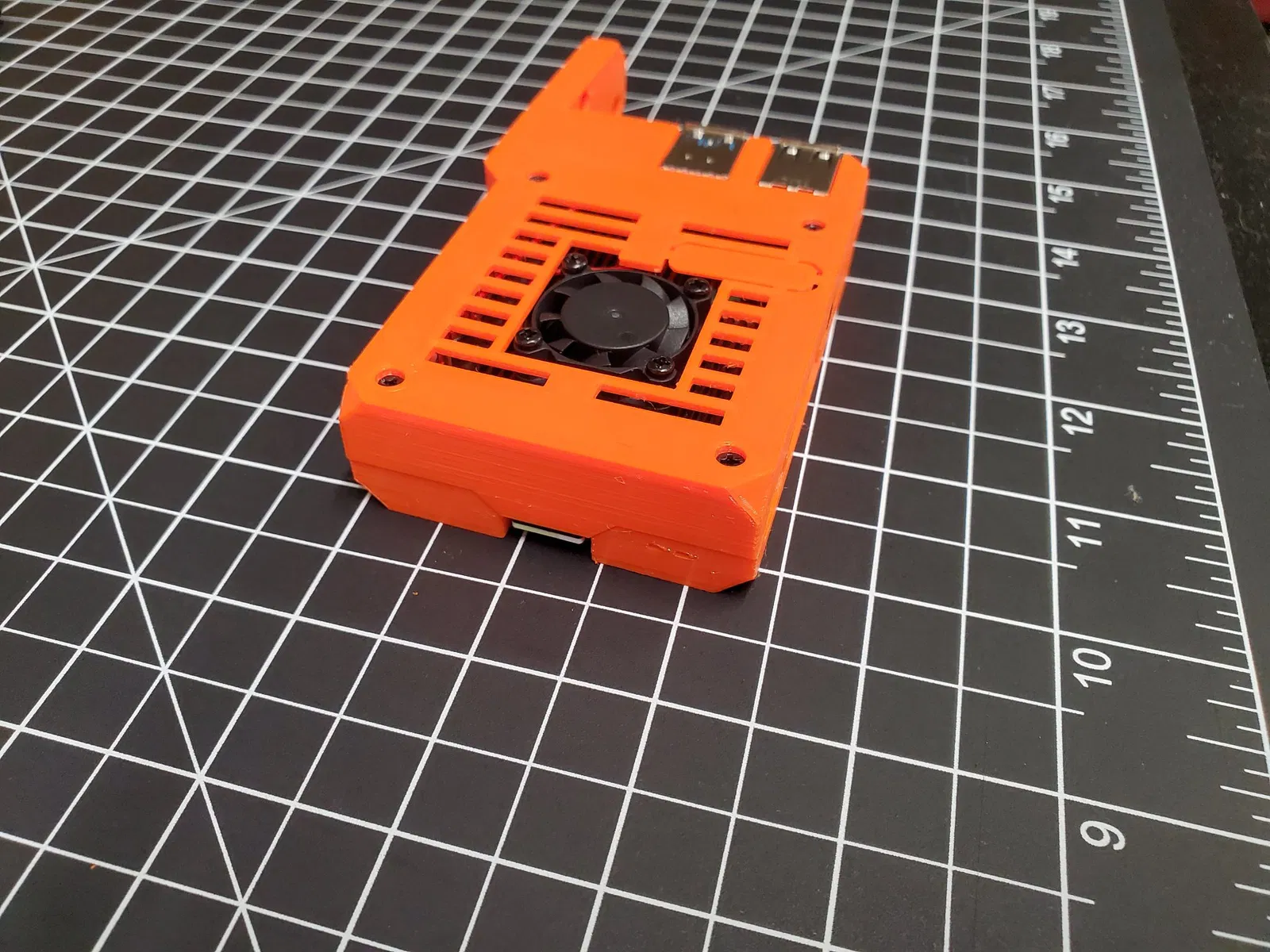

Một vỏ case được thiết kế để gắn Raspberry Pi4 của bạn vào Prusa i3 MK3.

• Kích thước nhỏ nhất có thể cho một Pi4.

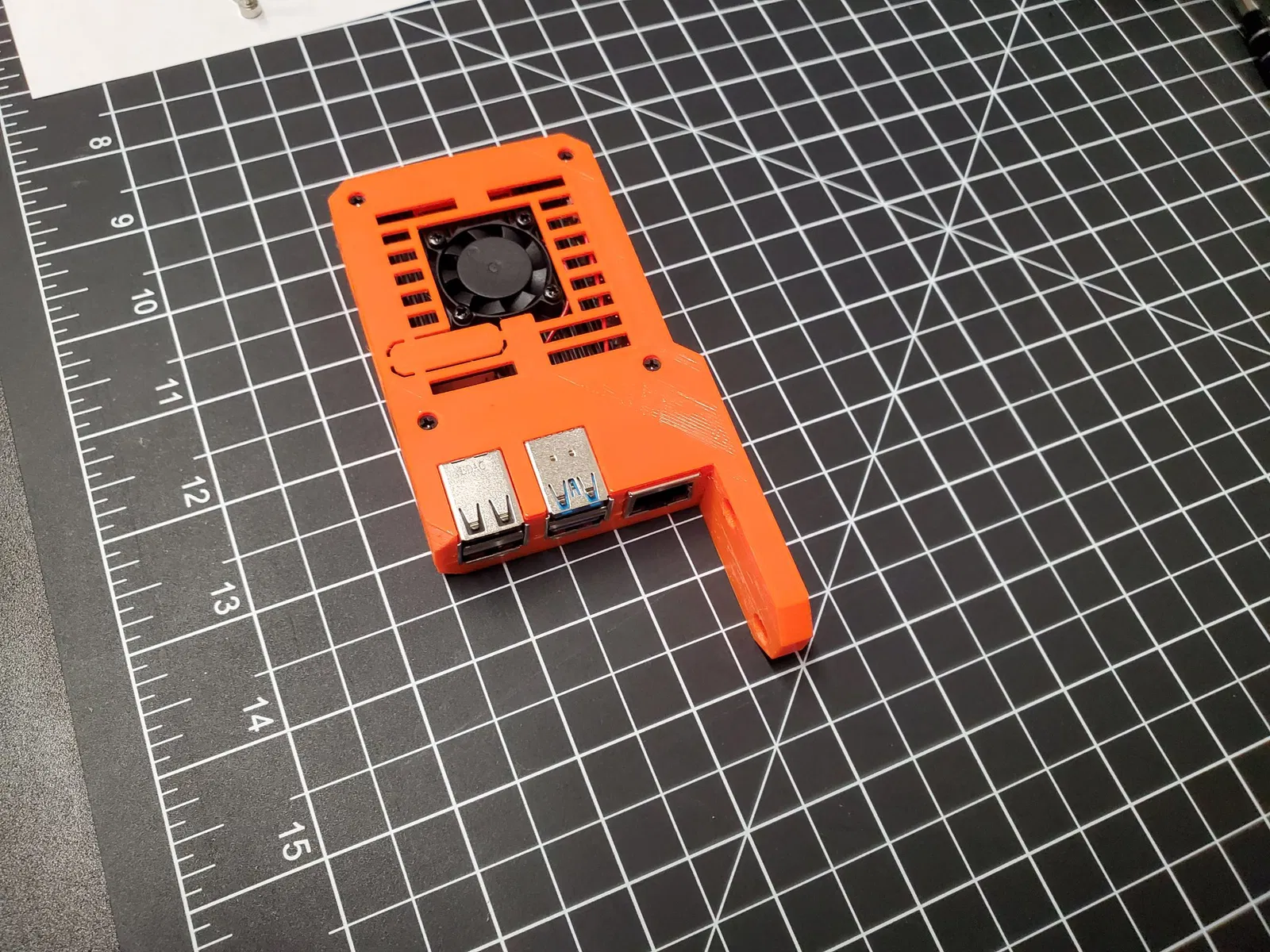

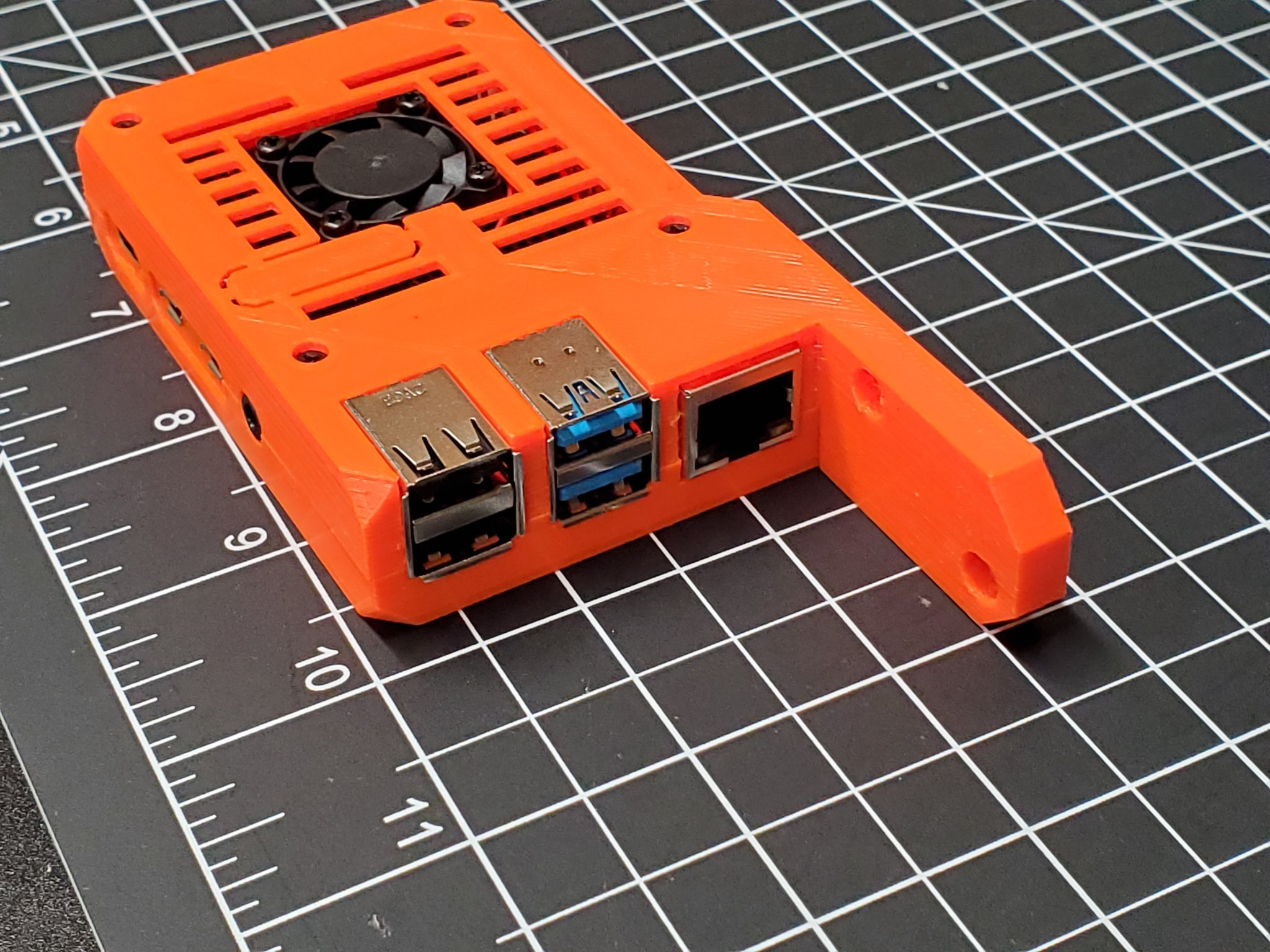

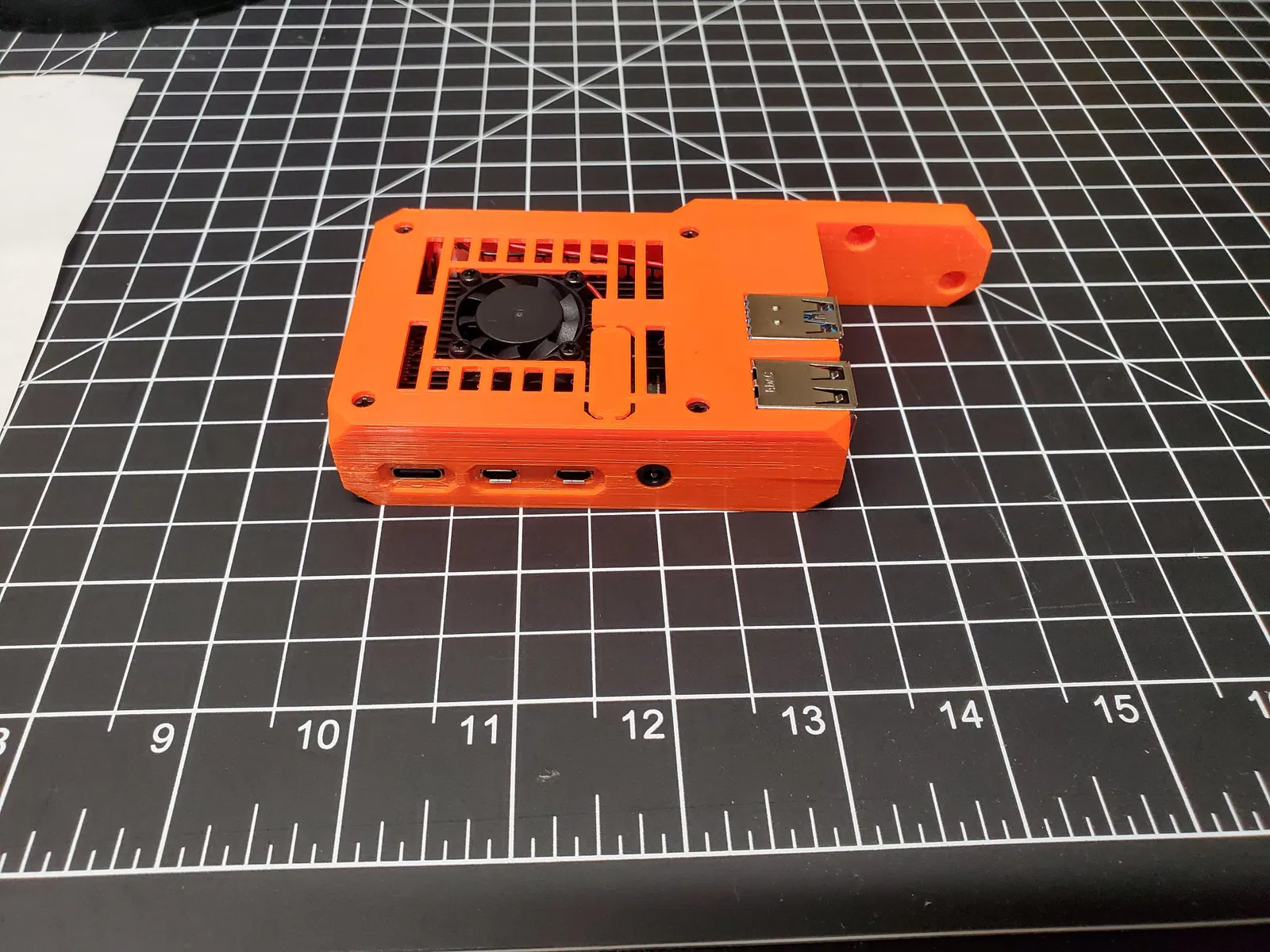

• Tất cả các cổng ngoại vi đều có thể truy cập (không phải các chân của Pi).
• Cửa sổ thoát cho Pi-cam.

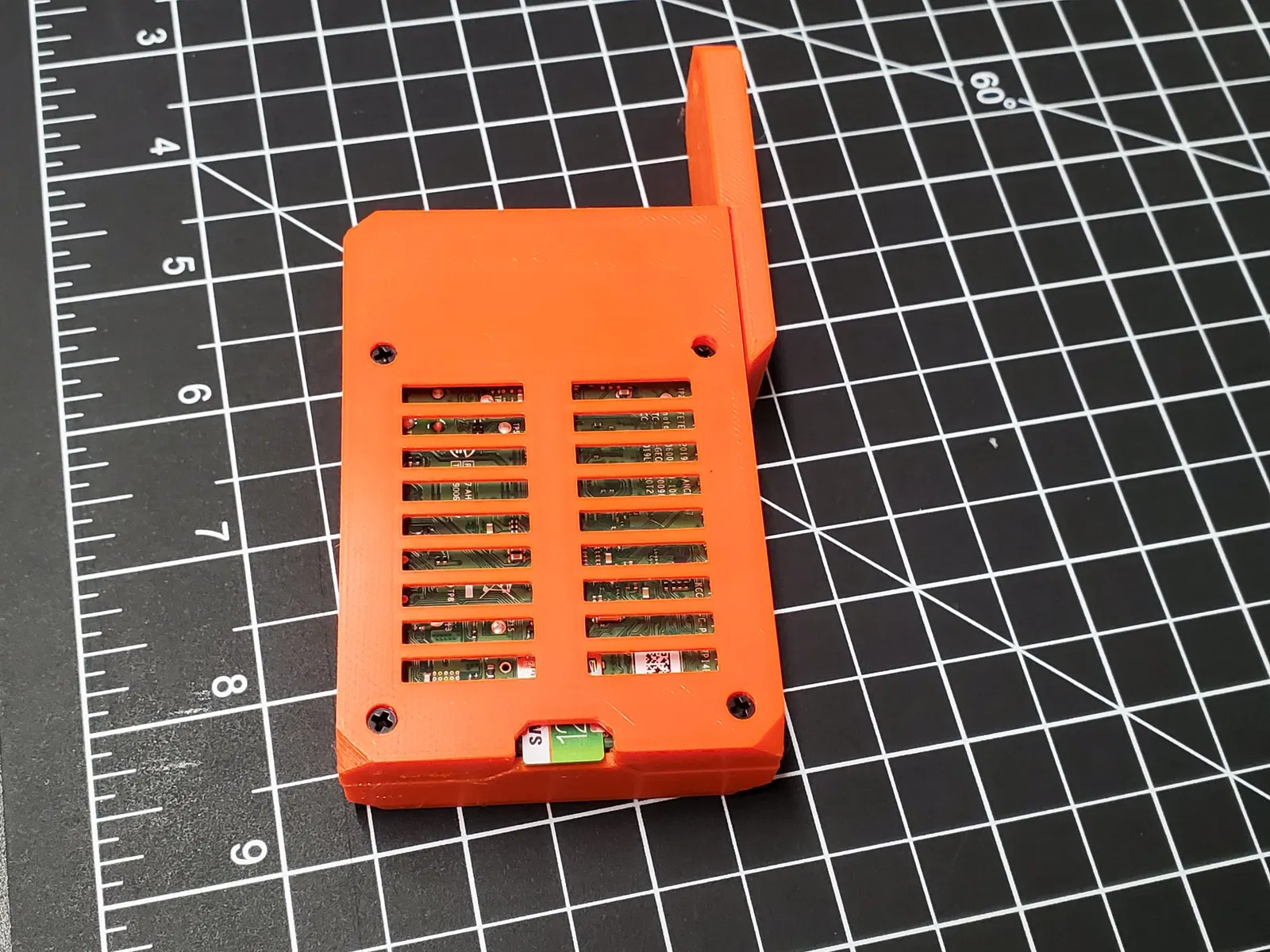

• Cửa sổ cho đèn trạng thái.
• Dễ in: không cần hỗ trợ.

Tôi thích vỏ case gốc mà bản remix này dựa vào nhưng, tôi không thích rằng trong thiết kế gốc bạn phải mở rộng các lỗ trên Pi4 cho các vít M3 sẽ đi thẳng qua bo mạch và vào phần dưới. Tôi đã tìm thấy một tấm tản nhiệt đẹp mắt cung cấp các điểm gắn để cố định nó vào bo mạch và bo mạch vào các thứ khác. Tôi nghĩ đây là một giải pháp tốt hơn để gắn vỏ case vào bo mạch so với thiết kế gốc.

Cho dự án này, bạn sẽ cần:

https://smile.amazon.com/gp/product/B07Z3Q417K/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Hãy chắc chắn rằng đó là mô hình P165-A vì, Amazon có thể mặc định sang P165-B nếu mô hình A hết hàng (cảm ơn Ben trong các bình luận đã cho tôi biết điều đó).

cùng với

4 vít M2.5x5 (không bao gồm trong bộ) 4 vít M2.5x8 (không bao gồm trong bộ) (Tôi đã thiết kế các lỗ vít xung quanh những cái này nhưng bất kỳ vít M2.5 nào có chiều dài đã đề cập đều nên hoạt động) https://smile.amazon.com/gp/product/B07HC3LQYS/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

2 vít M3x10 (để gắn vỏ case vào máy in)

1 cáp USB A đến USB B Male dài 6 inch (bạn có thể sử dụng cáp dài hơn nhưng, sẽ có nhiều cáp thừa hơn). Tôi đã sử dụng cái được liên kết bên dưới.

https://www.mycablemart.com/store/cart.php?m=product\_detail&p=6515

Hướng dẫn in

0.15mm - 0.2mm (tùy thuộc vào độ hoàn thiện mong muốn) 20% độ đặc PETG Không cần hỗ trợ

4 ốc vít M2.5x5 (không bao gồm trong bộ) 4 ốc vít M2.5x8 (không bao gồm trong bộ) 2 ốc vít M3x10 (để gắn thùng vào máy in)

Lắp ráp:

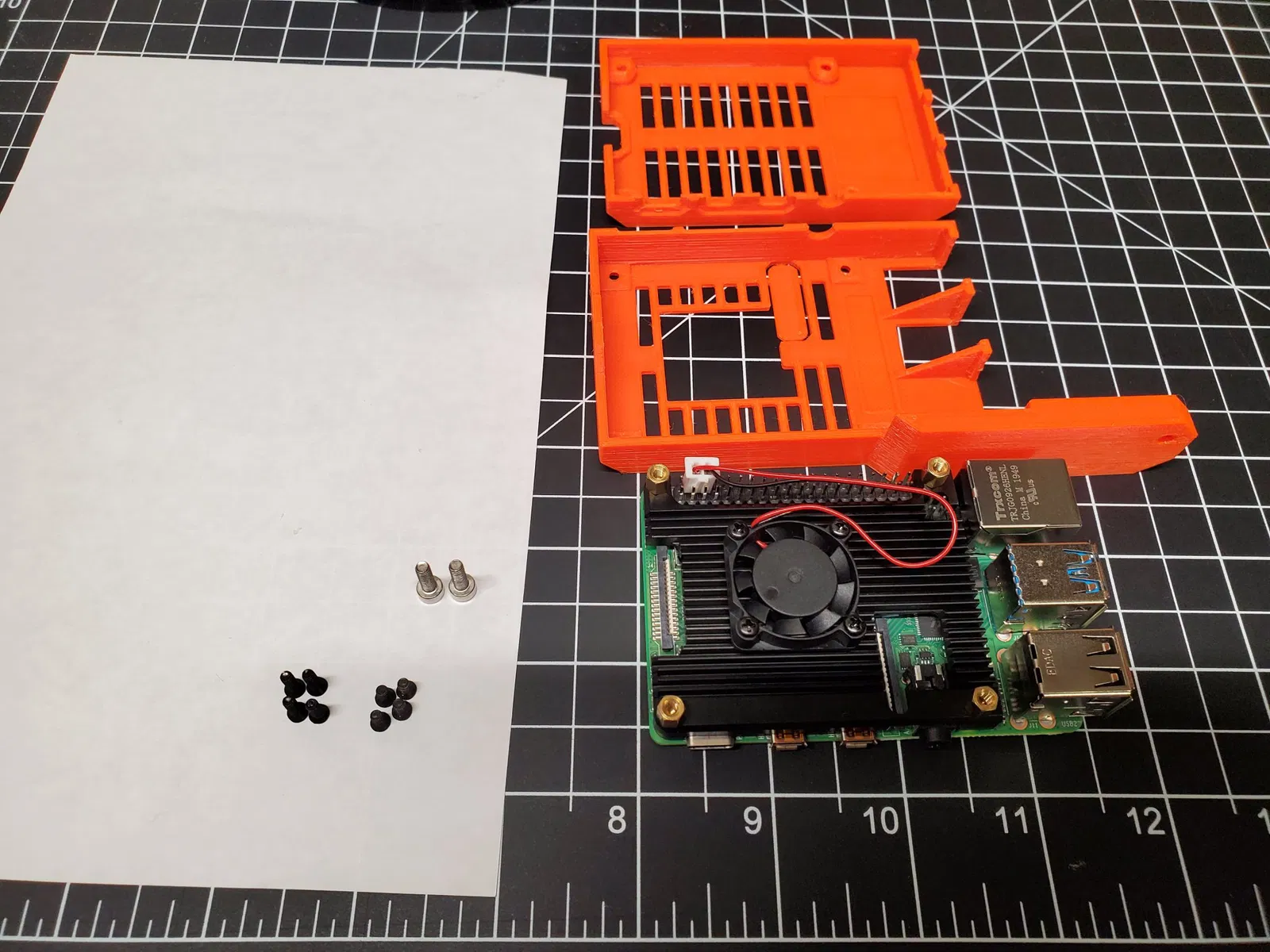

• 1. Làm theo hướng dẫn đi kèm với bộ làm mát để chuẩn bị pi4 cho việc gắn kết.
• 2. Lấy các giá đỡ nhỏ nhất đi kèm với bộ, sẽ có tổng cộng 8 cái. Có 4 giá đỡ với chân 4mm và 4 cái với chân 5mm, chọn những cái có chân 4mm, bạn sẽ không cần những cái còn lại. Việc sử dụng các giá đỡ với chân nhỏ nhất là rất quan trọng, vì các lỗ ren trên tấm làm mát là một lỗ liên tục xuyên suốt, không phân đoạn cho trên và dưới. Điều này có thể gây ra xung đột khi cố gắng siết chặt mọi thứ nếu sử dụng tùy chọn dài hơn trong hai tùy chọn (tôi đã phát hiện ra điều này từ kinh nghiệm cá nhân).
• 3. Lấy Pi4 và lắp nó vào đáy thùng. Lấy tấm và căn chỉnh nó với phần trên của Pi4. Đặt 4 ốc vít M2.5x8 vào các lỗ, siết ốc vít nhẹ nhàng, theo kiểu chéo để đảm bảo tấm giữ được căn chỉnh. Khi tất cả các ốc vít đã được bắt đầu, siết chặt vừa đủ, cẩn thận không siết quá chặt.
• 4. Lấy 4 giá đỡ và vặn chúng vào các lỗ trên đỉnh tấm, đảm bảo chúng được cố định nhưng một lần nữa, không siết quá chặt. Cắm quạt theo hướng dẫn cho tấm làm mát.
• 5. Lấy phần trên của thùng và lắp nó vào vị trí trên Pi4, cẩn thận không làm kẹp dây quạt. Cố định phần trên bằng 4 ốc vít M2.5x5.

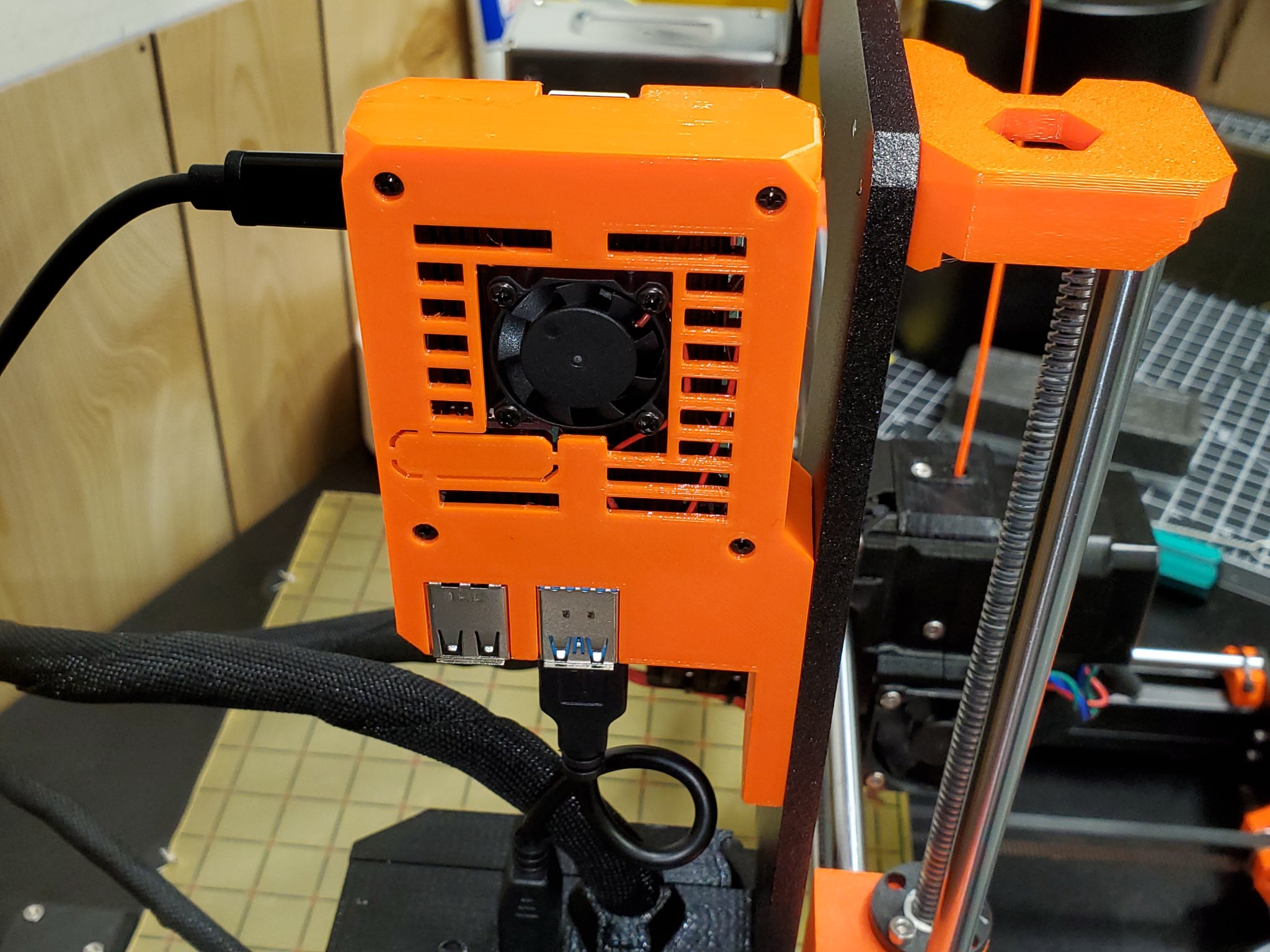

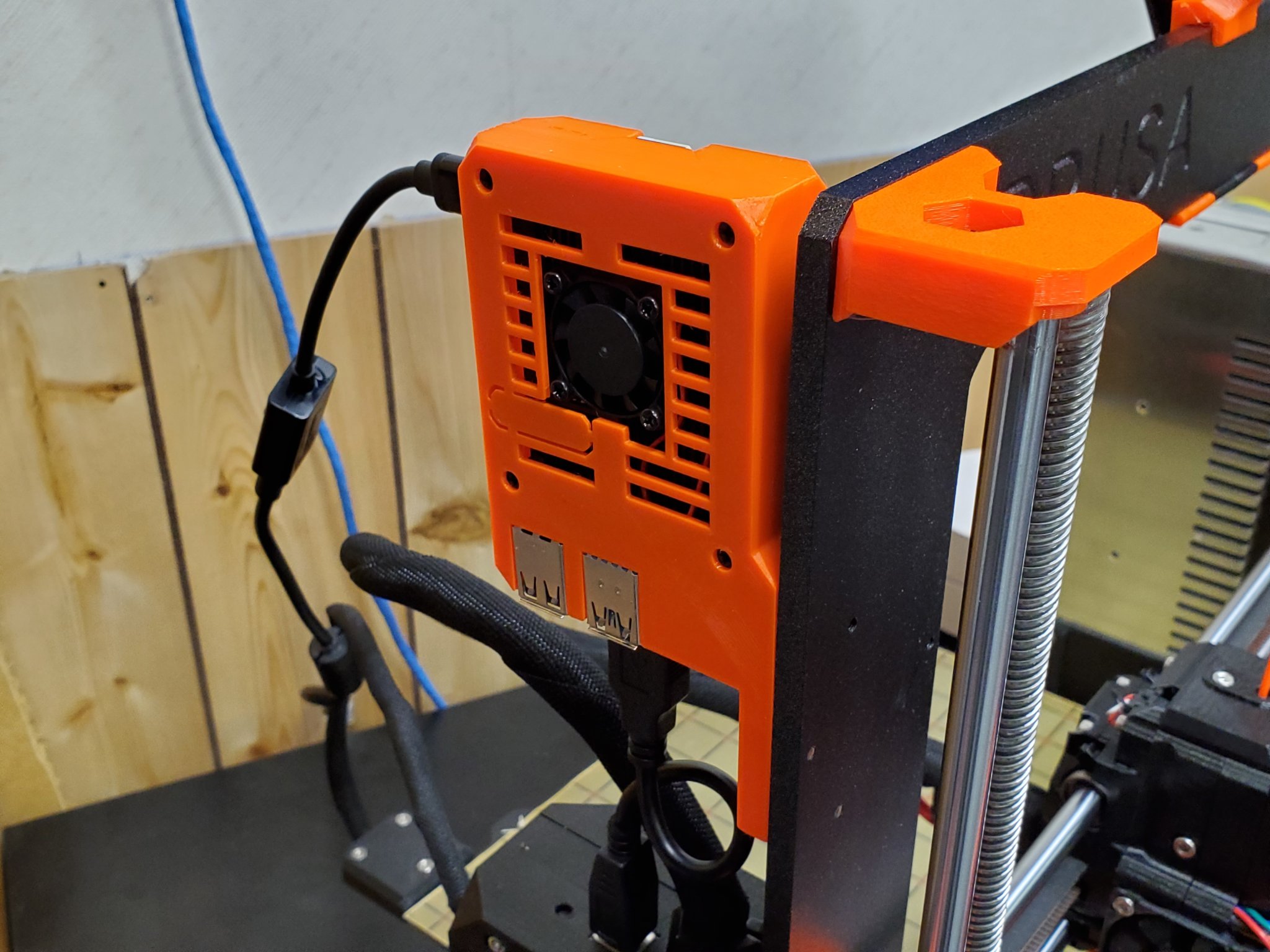

• 6. Cố định thùng vào phía sau máy in bằng 2 ốc vít M3x10. Cắm cáp USB và cáp nguồn, chèn thẻ SD của bạn và bạn đã hoàn tất!

Chúc bạn in ấn vui vẻ!

Cập nhật 10-13-2023:

Đã một thời gian nhưng cuối cùng tôi cũng đã thực hiện một việc trong danh sách việc cần làm của mình và đó là xuất các tệp Step và trong khi làm việc đó, tôi nghĩ tôi cũng sẽ xuất nó dưới dạng tệp dự án Fusion 360 để bất kỳ ai muốn có thể làm việc dựa trên tệp gốc của tôi. Tôi đã phải làm rất nhiều để sửa chữa tệp này do tất cả các thay đổi mà tôi đã thực hiện, vì vậy tôi nghĩ thay vì ai đó phải làm lại tất cả công việc đó cho một vài thay đổi đơn giản, đây là tất cả những gì tôi có liên quan đến dự án.
