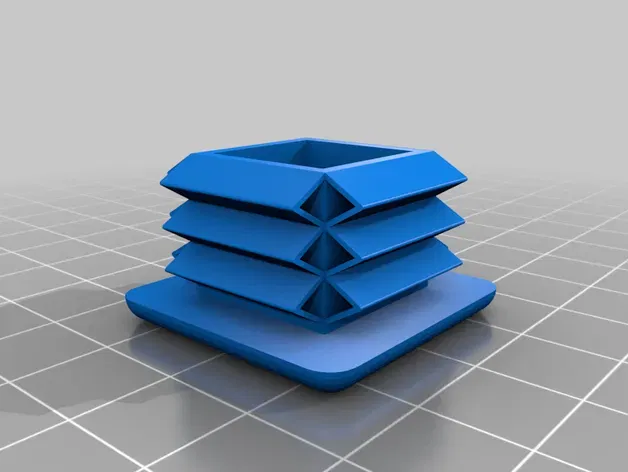

Nắp chặn cho ống vuông trong OpenSCAD theo tham số

Mô tả

Customizer này yêu cầu 8 tham số.

-Kích thước chiều ngang (hướng X) -Kích thước chiều dọc (hướng Y) -Độ dày của ống -Độ dài của phần được chèn vào ống (khuyến nghị tối thiểu là 15mm) -Độ dày của nắp (khuyến nghị 3mm hoặc hơn để bảo vệ hiệu quả) -Kích thước hoặc chiều cao của bộ kẹp. 4mm là đủ. -Độ dày của bộ kẹp. Đối với đầu phun 0.4mm, tôi khuyên dùng 0.5mm. -Độ phân giải. Chỉ cần sử dụng một nửa chiều cao lớp mà bạn dự định sử dụng.

Nếu bạn có một sự vừa vặn lỏng lẻo, hãy thử giảm độ dày của ống trên customizer.

In nắp cuối của bạn như đã giao mà không cần hỗ trợ. Tôi đã làm của tôi bằng PETG.

Sử dụng OpenSCAD

• tải xuống OpenSCAD https://openscad.org/downloads.html
• mở tệp .scad
• thực hiện bất kỳ thay đổi nào bạn cần
• Sử dụng F5 để xem trước mô hình hoặc qua menu Thiết kế/Xem trước
• Khi bạn hài lòng với mô hình, sử dụng F6 để Kết xuất mô hình hoặc qua menu Thiết kế/Kết xuất
• Sử dụng F7 để Xuất STL hoặc qua menu Tệp/Xuất/STL

Bạn có thể tìm thấy các phím tắt cho xem trước, kết xuất và STL trên thanh menu
