Bộ xoay cuộn filament nhiều màu cho máy in 3D

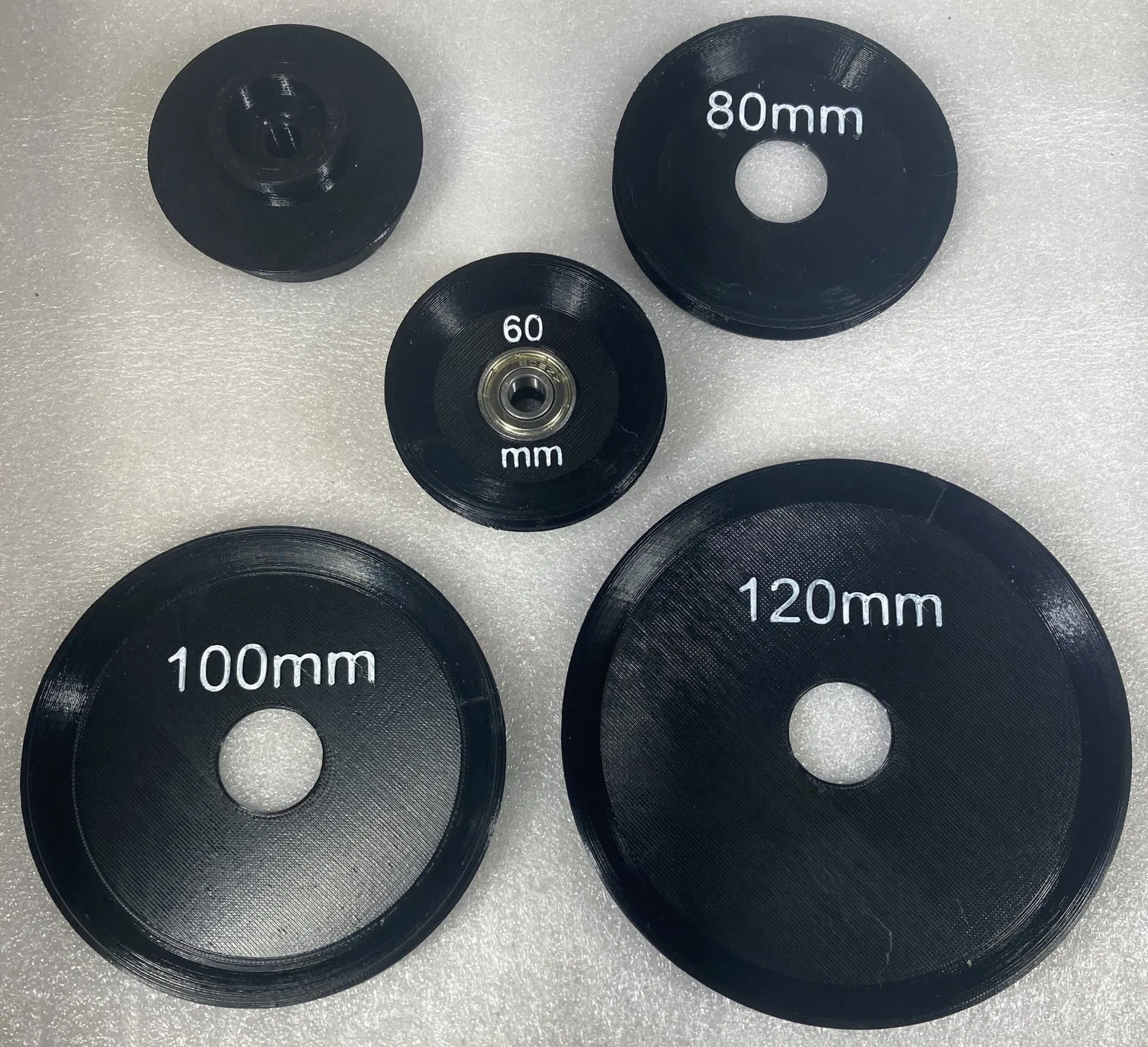

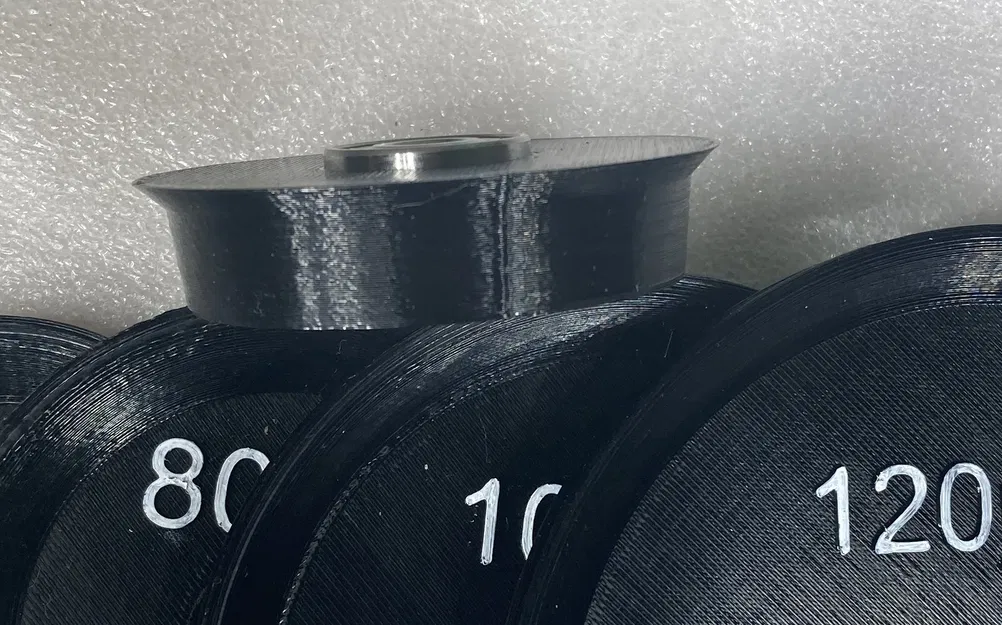

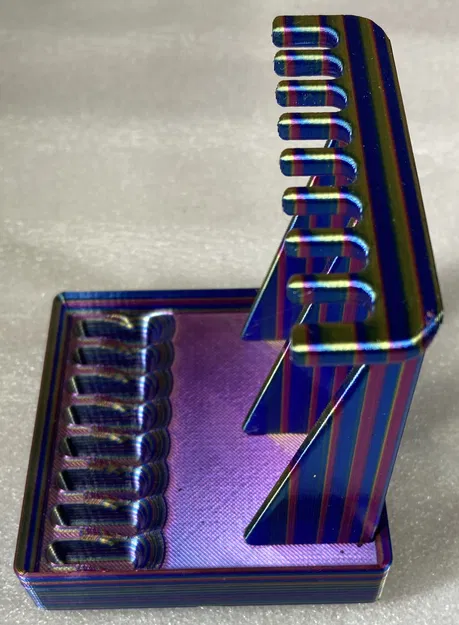

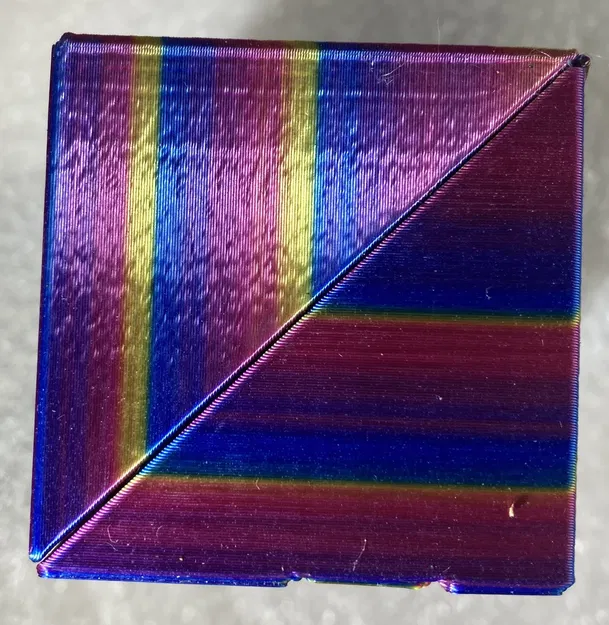

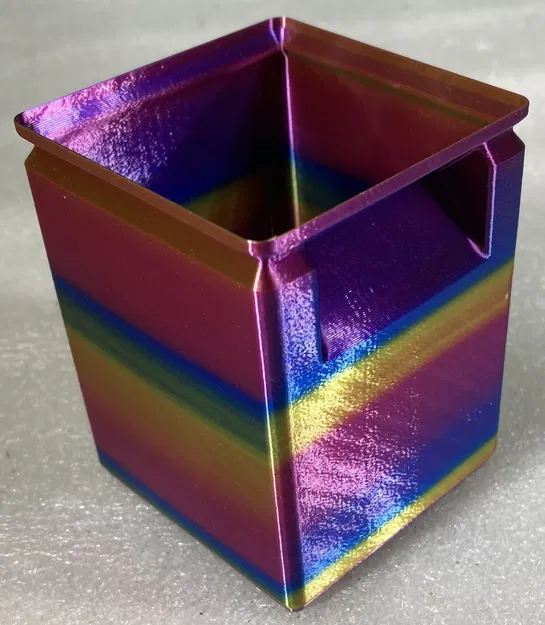

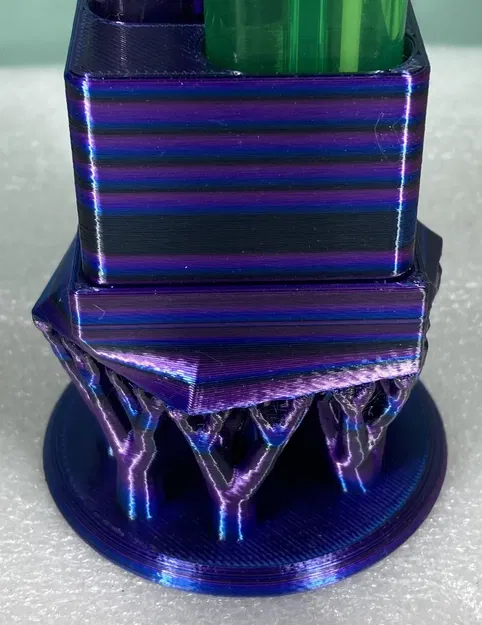

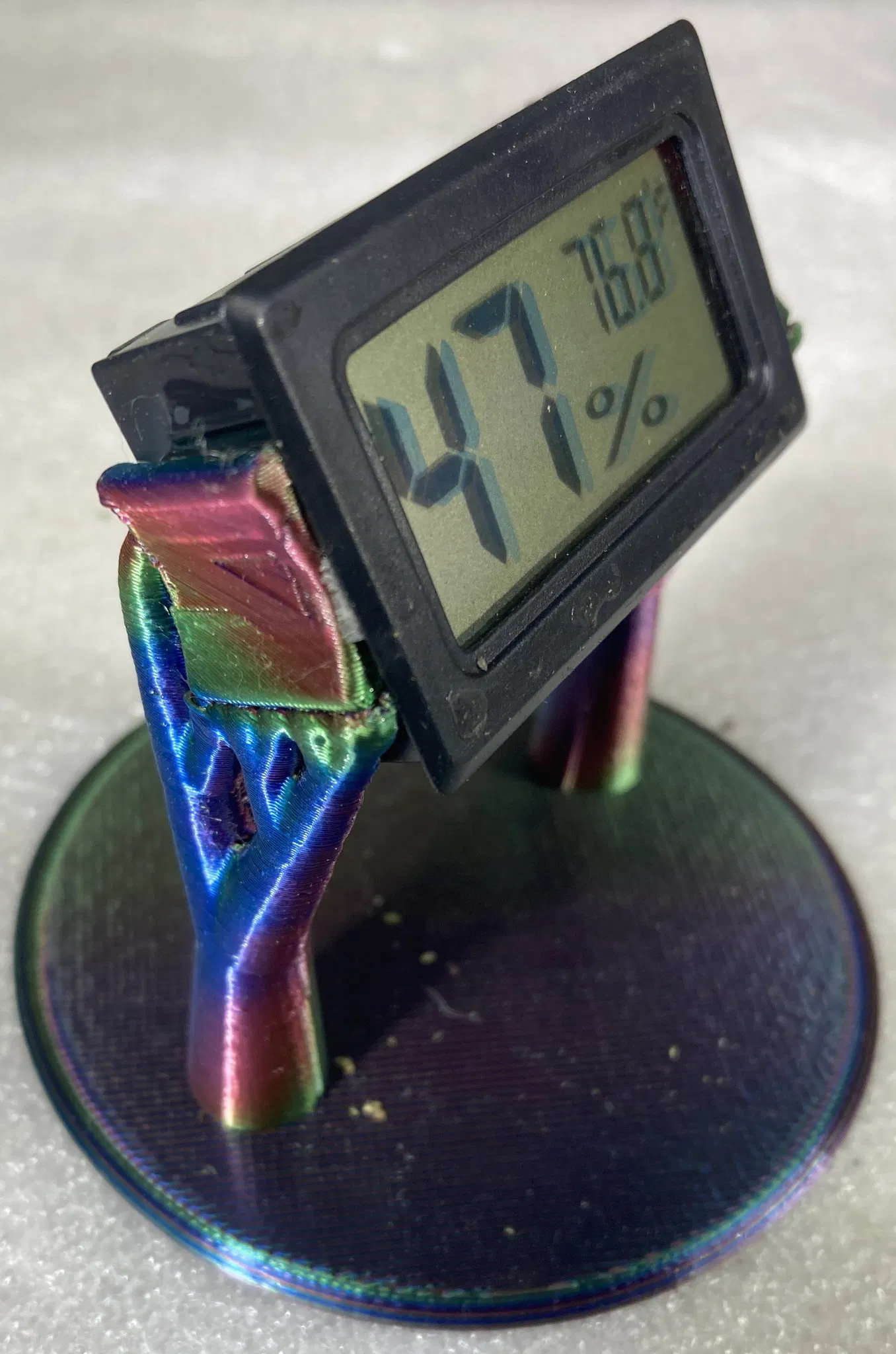

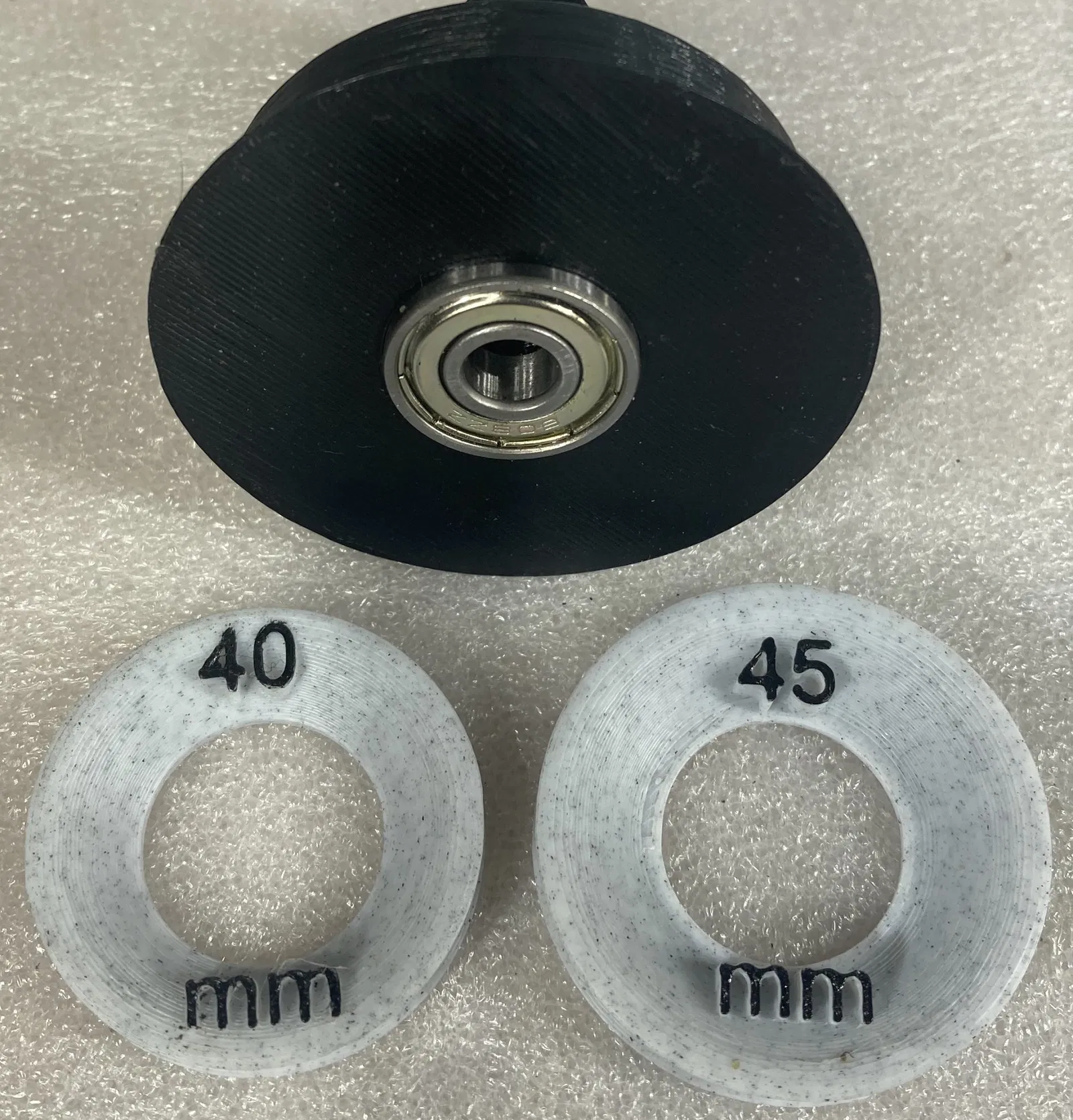

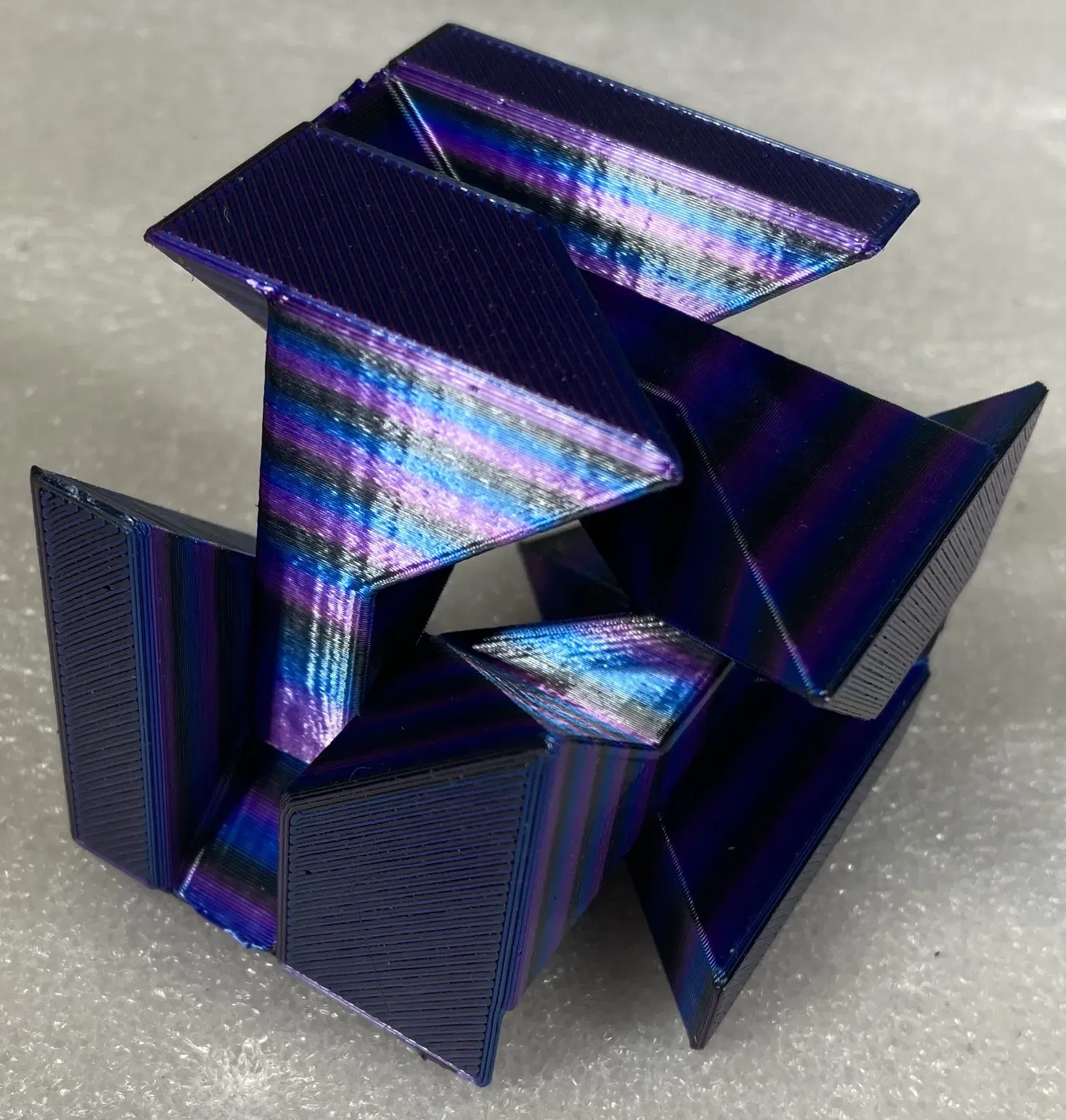

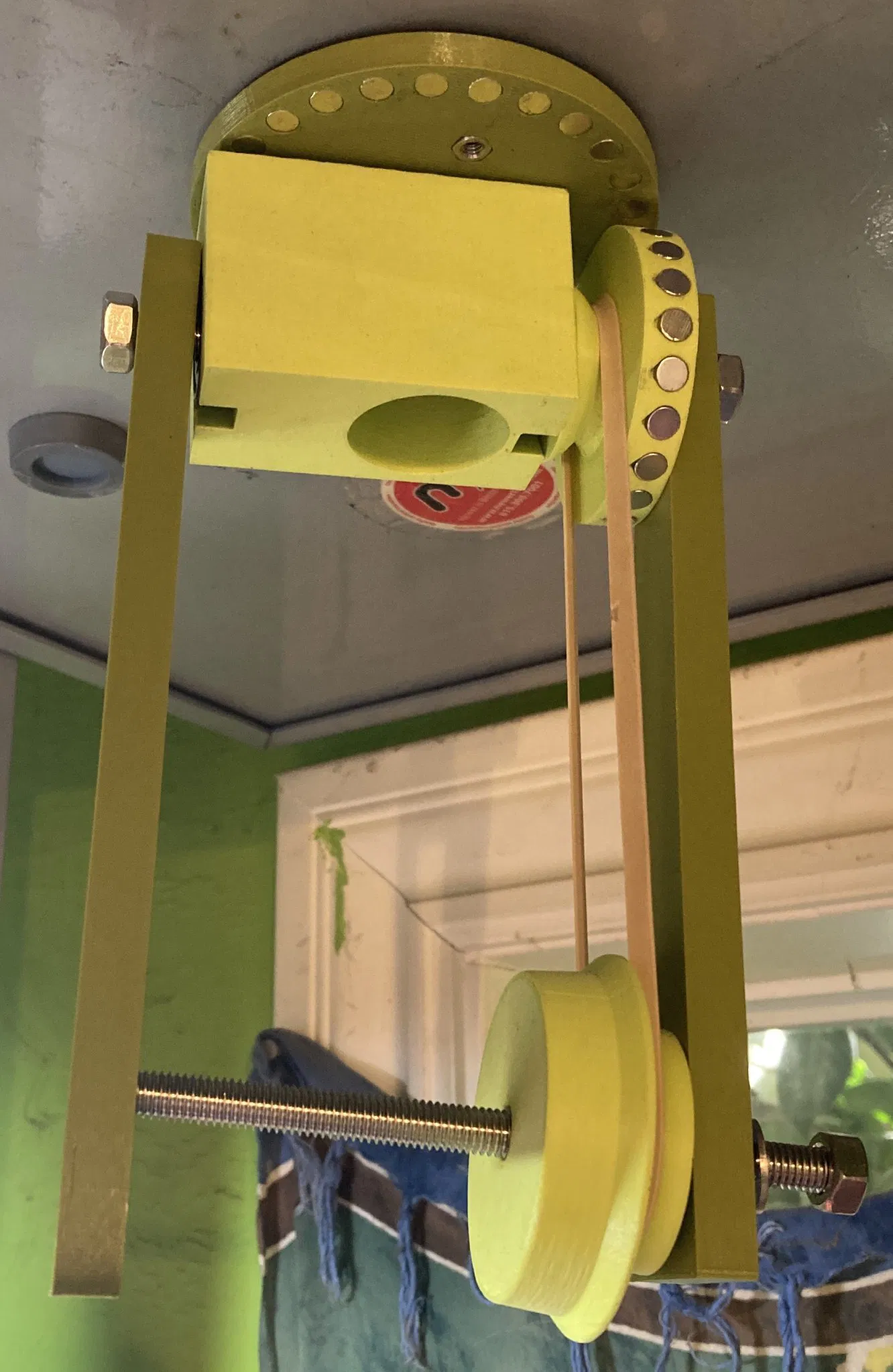

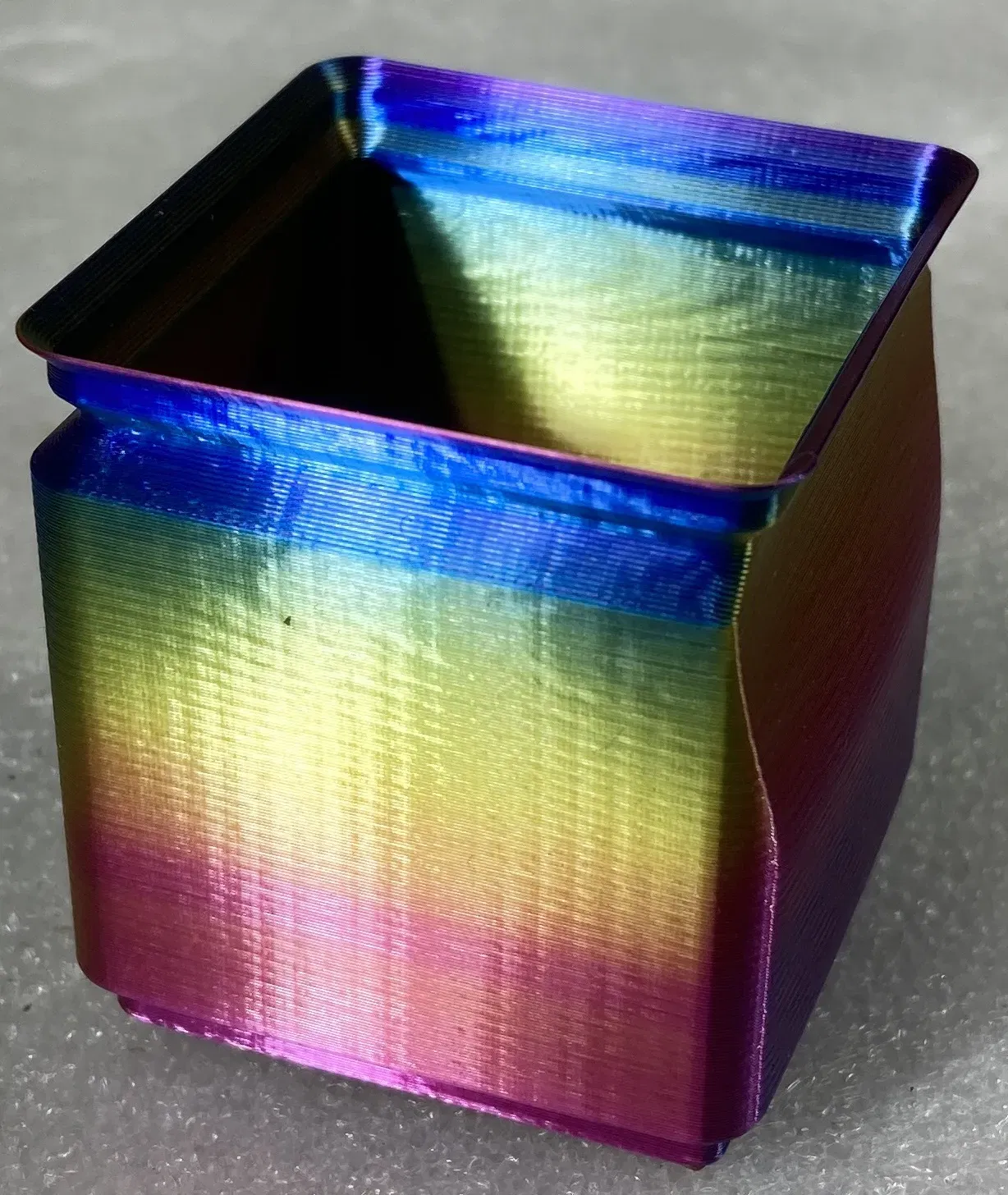

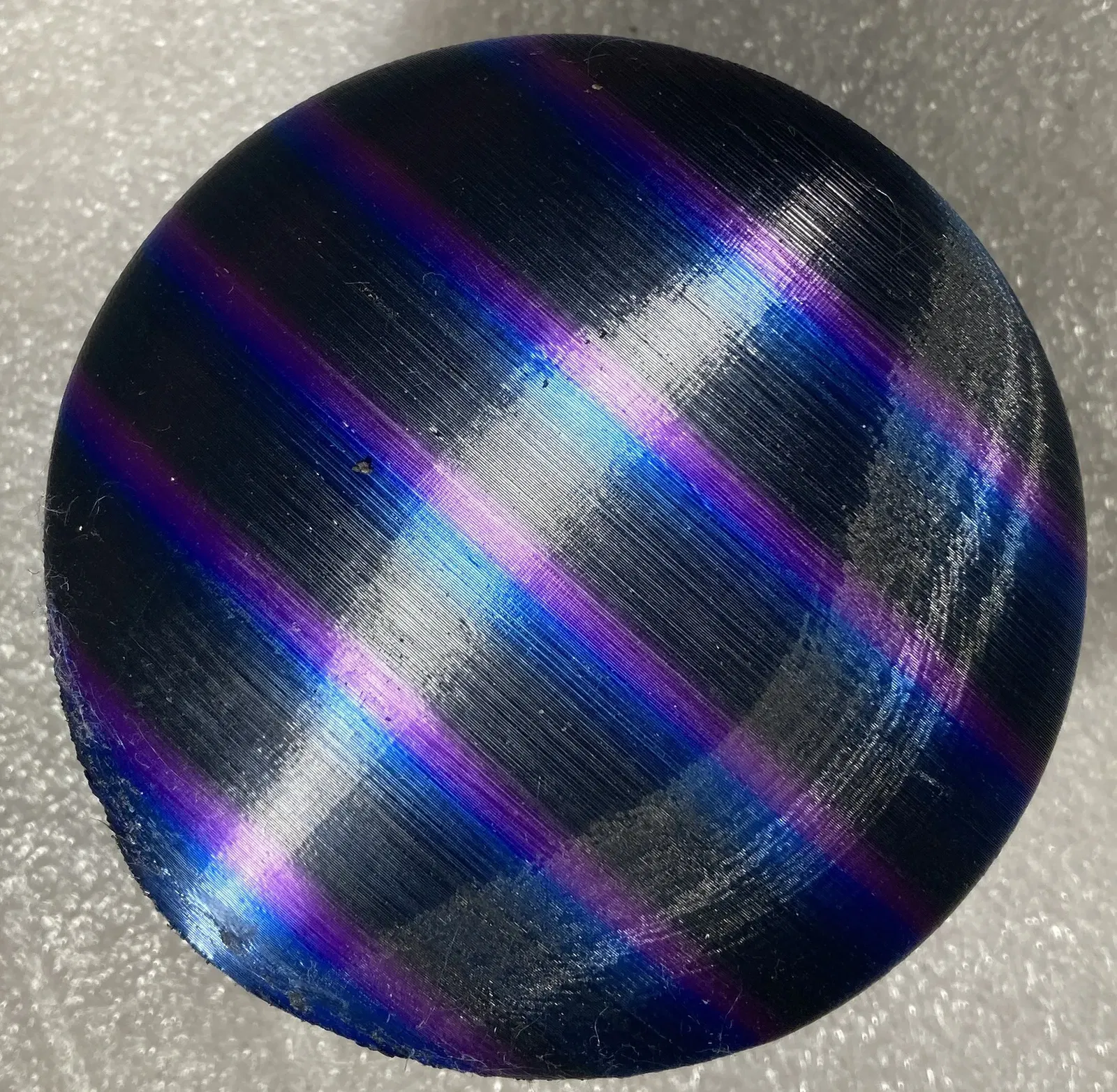

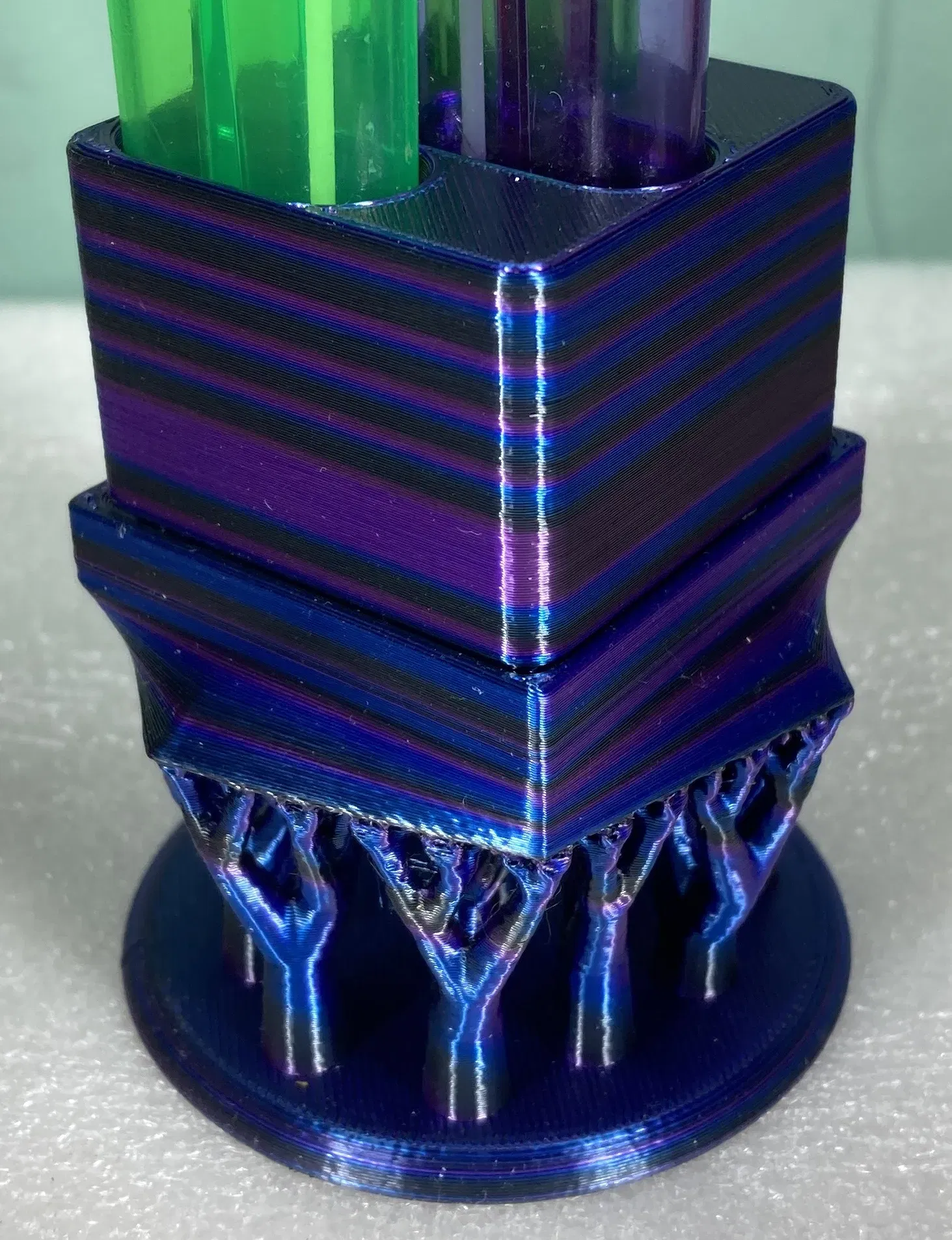

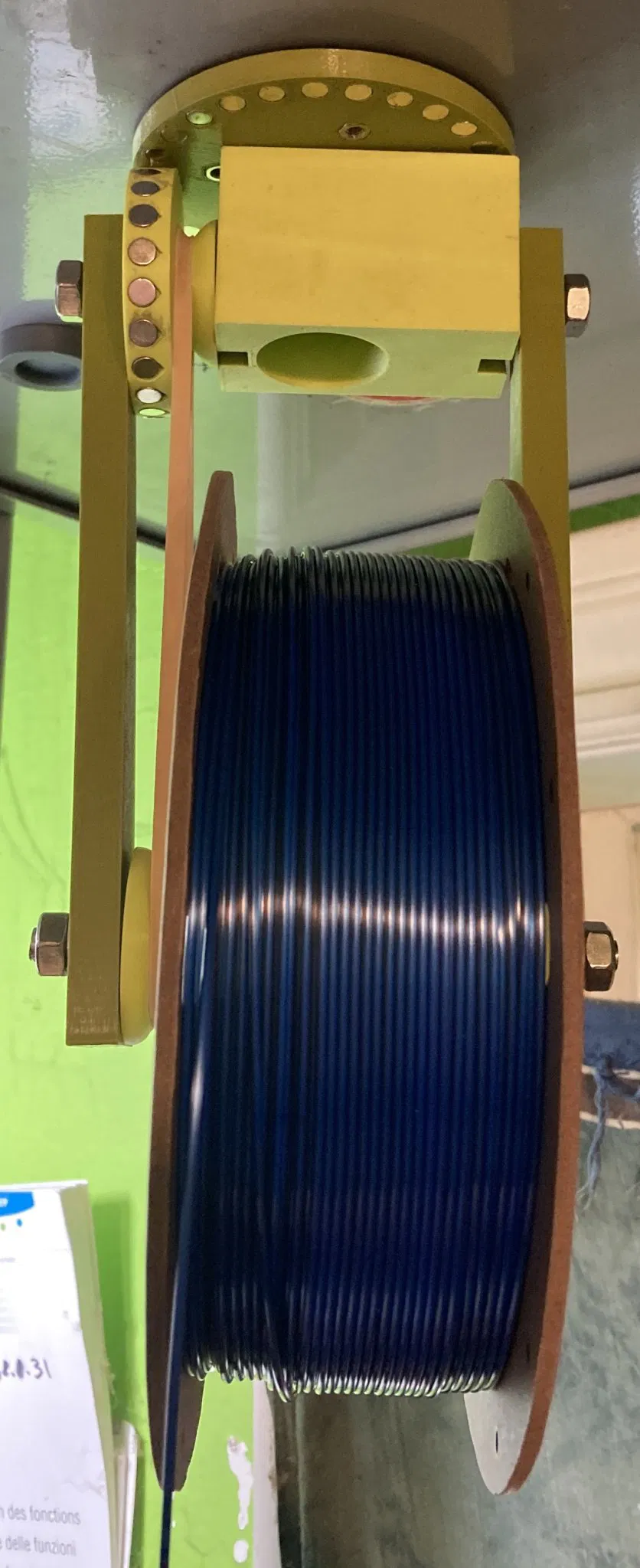

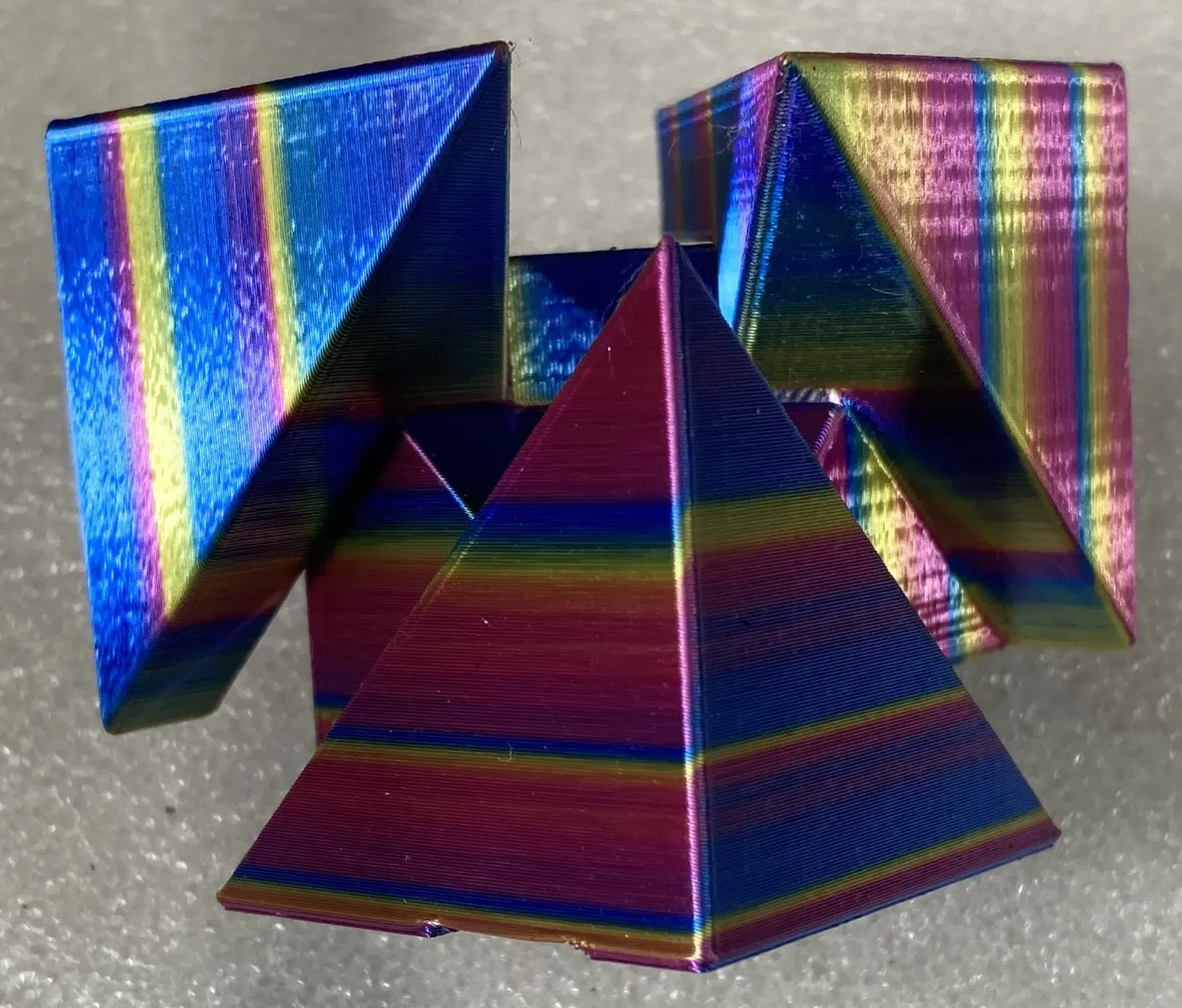

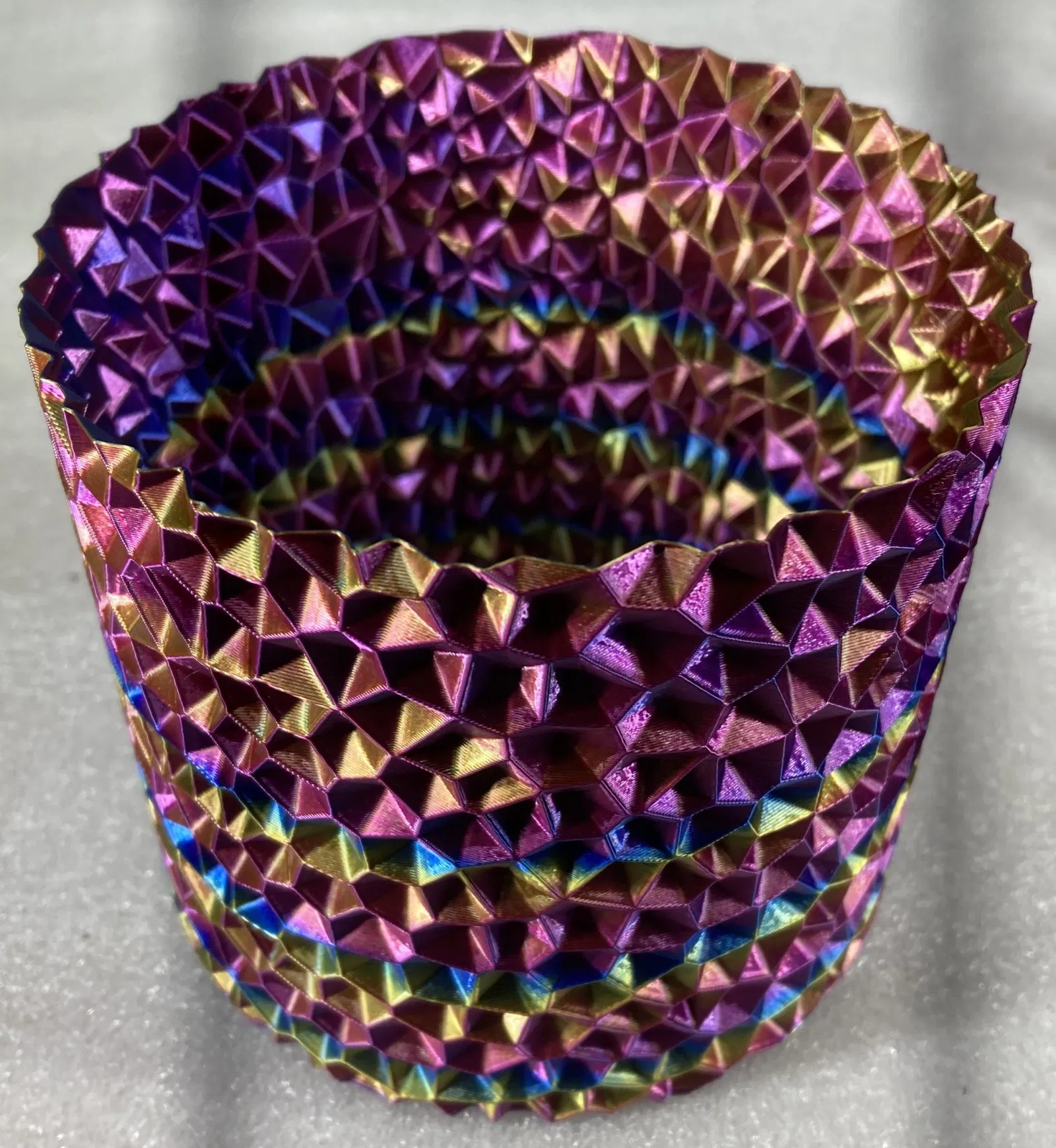

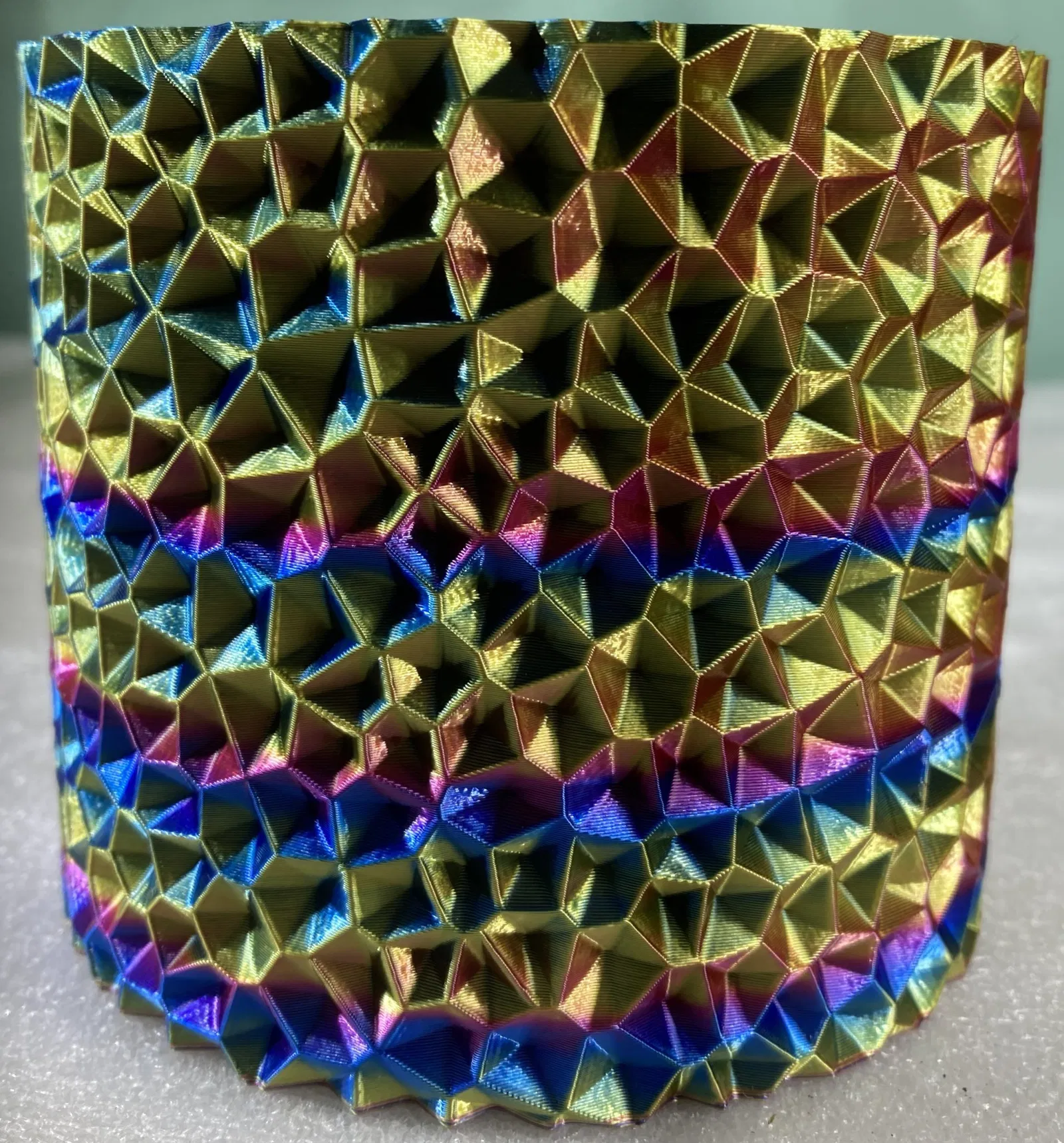

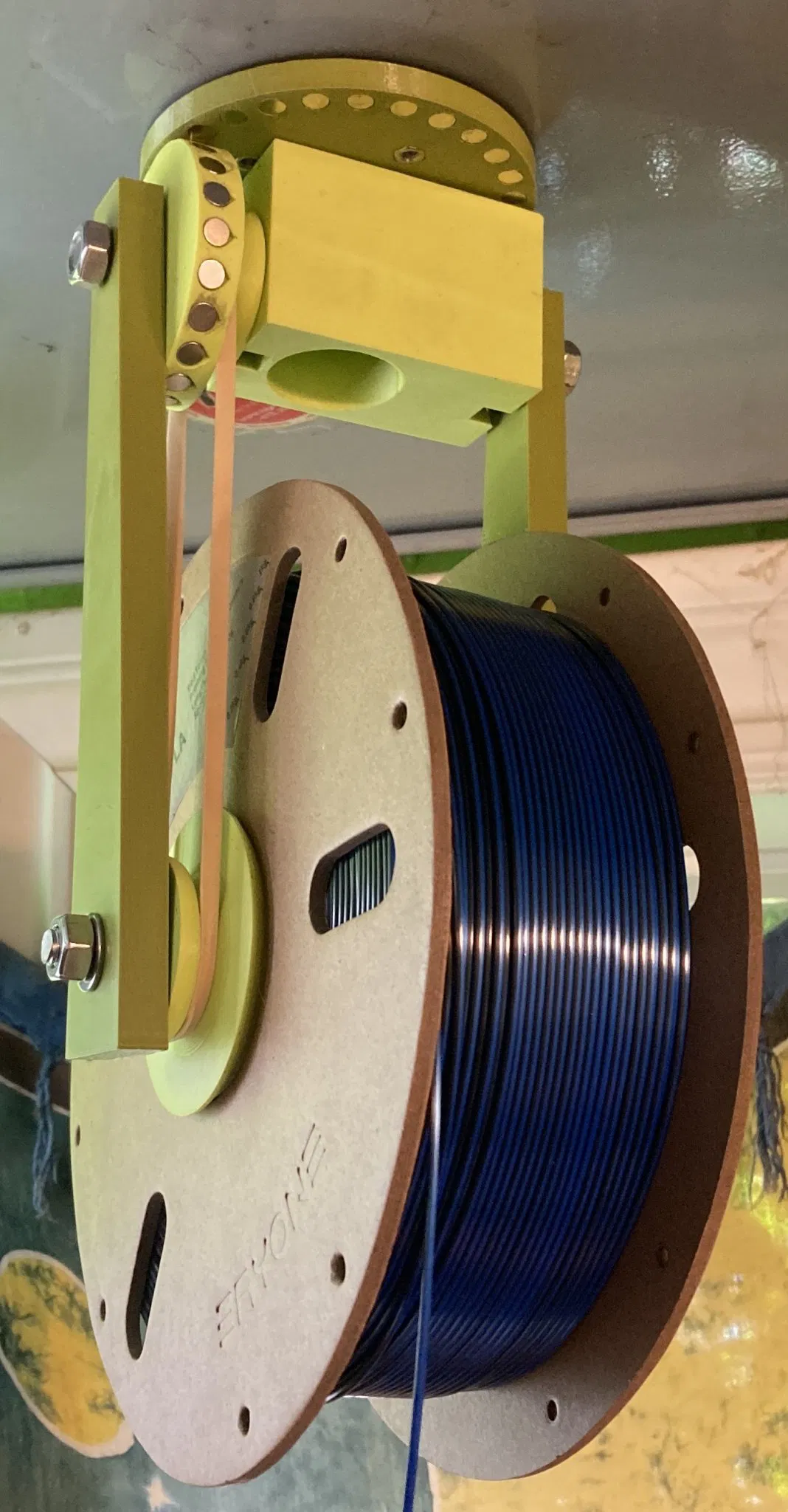

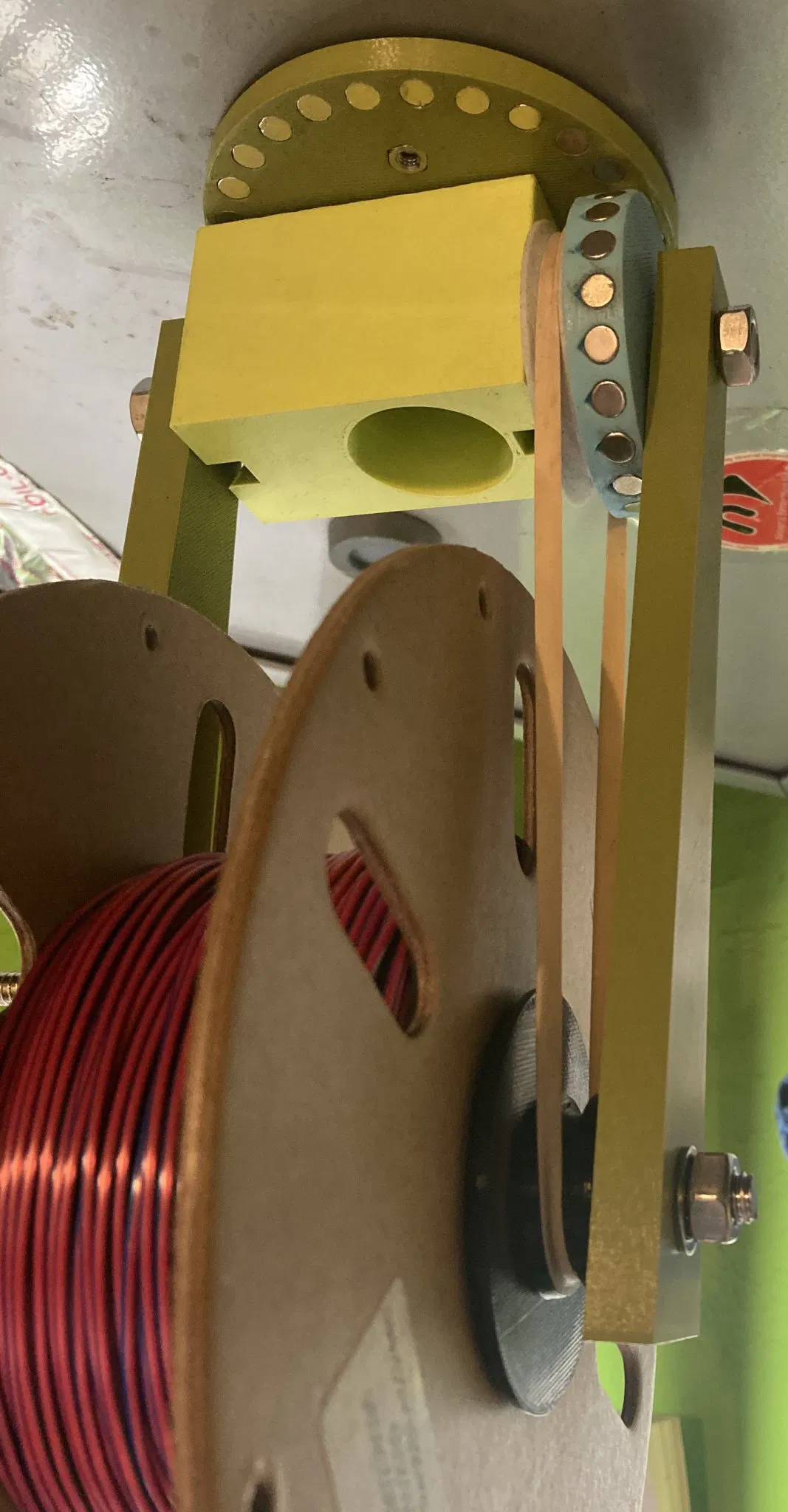

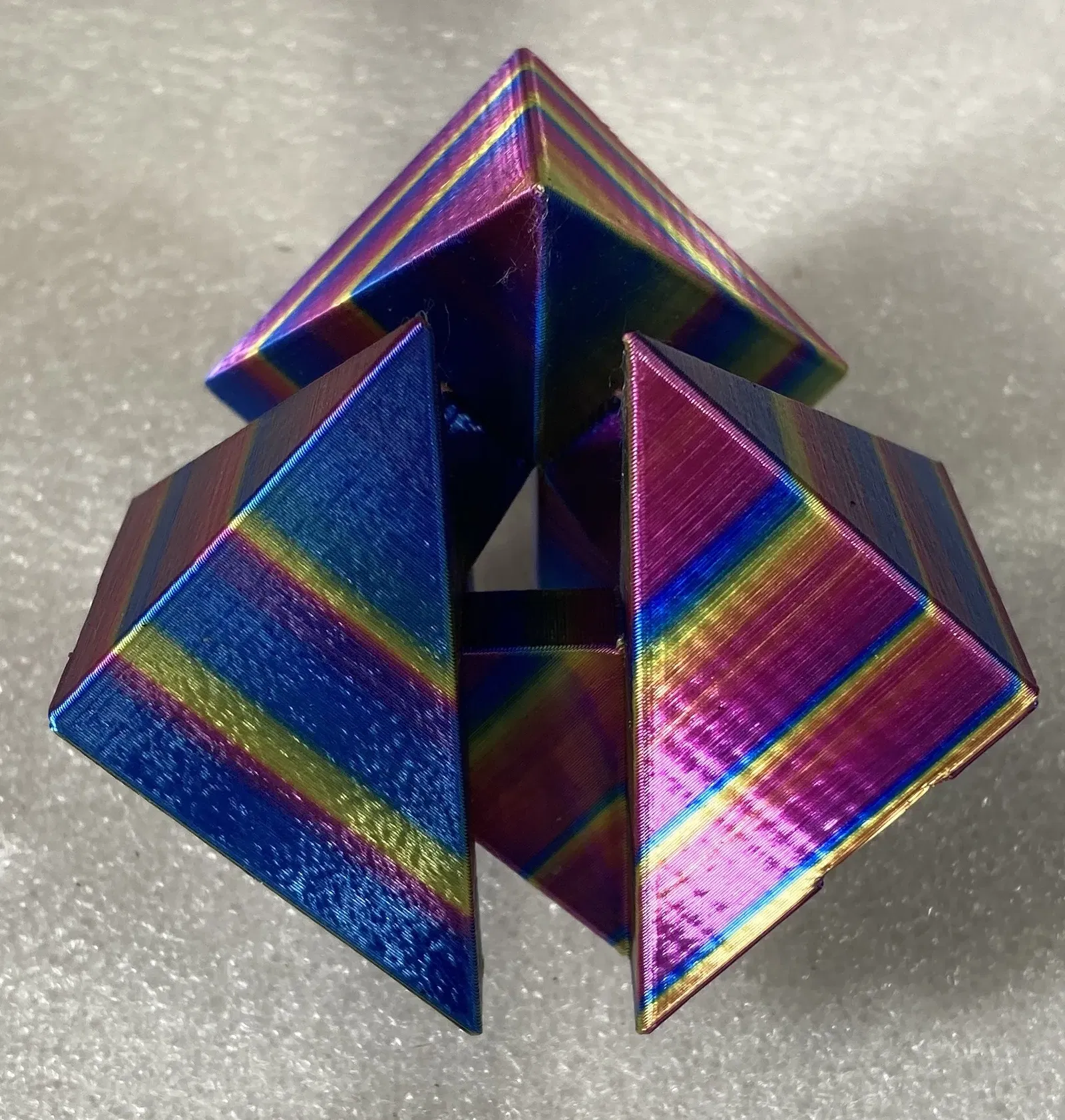

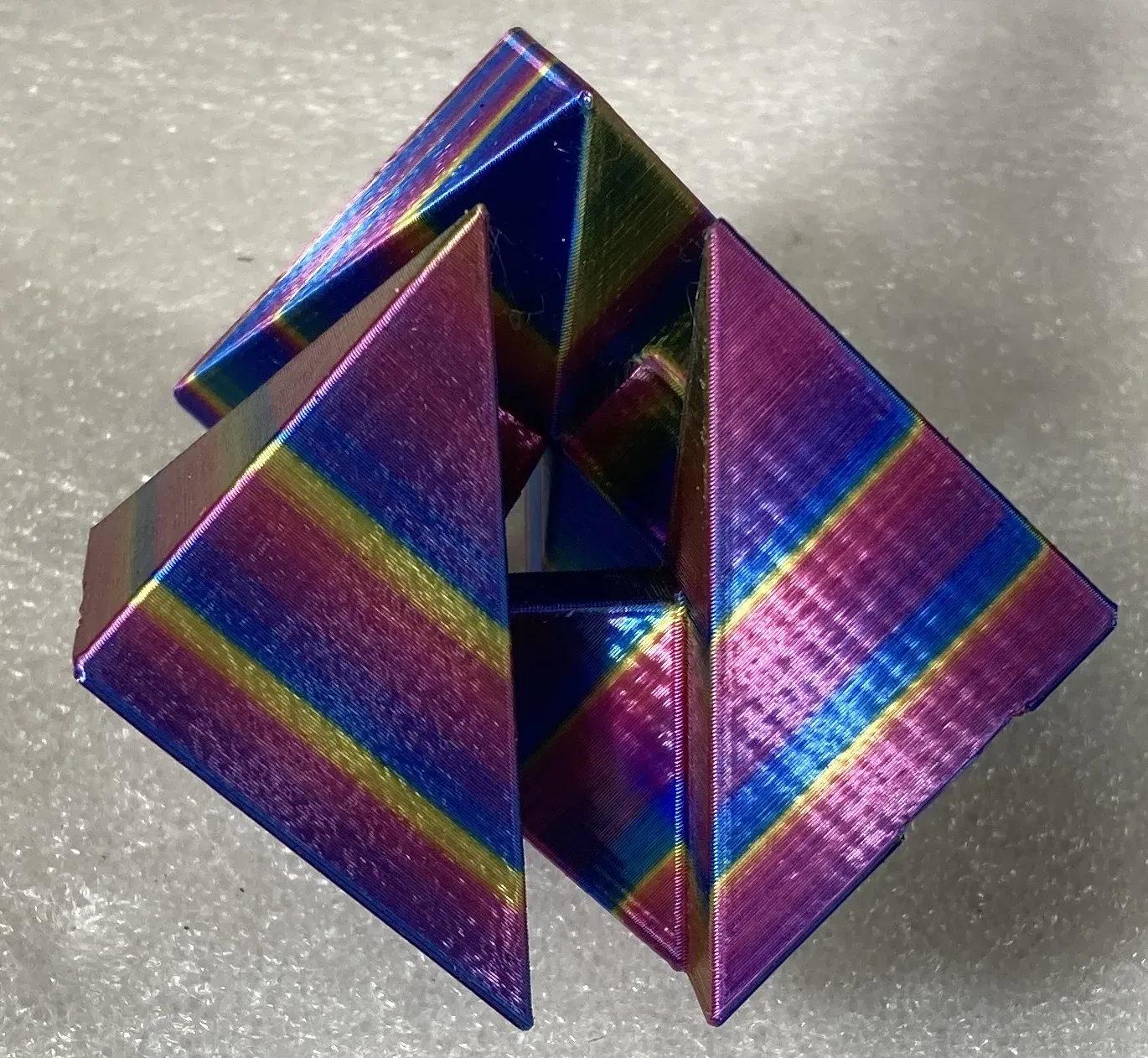

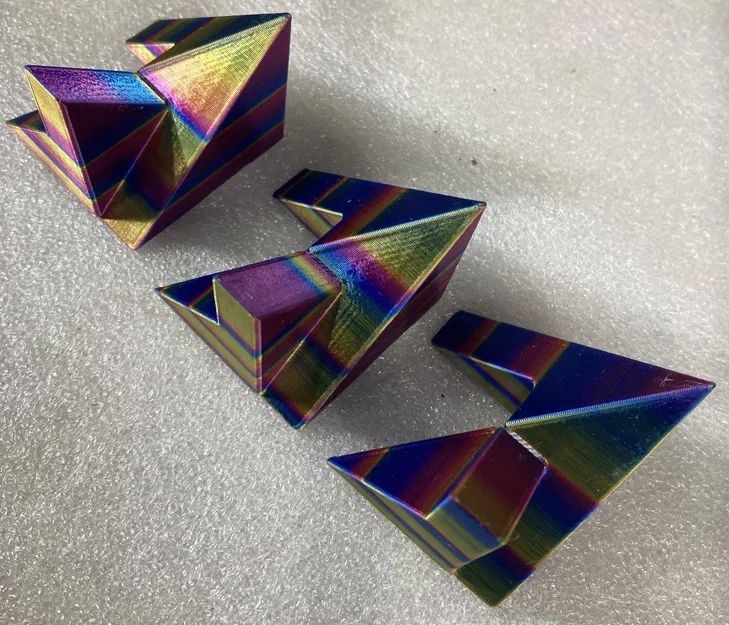

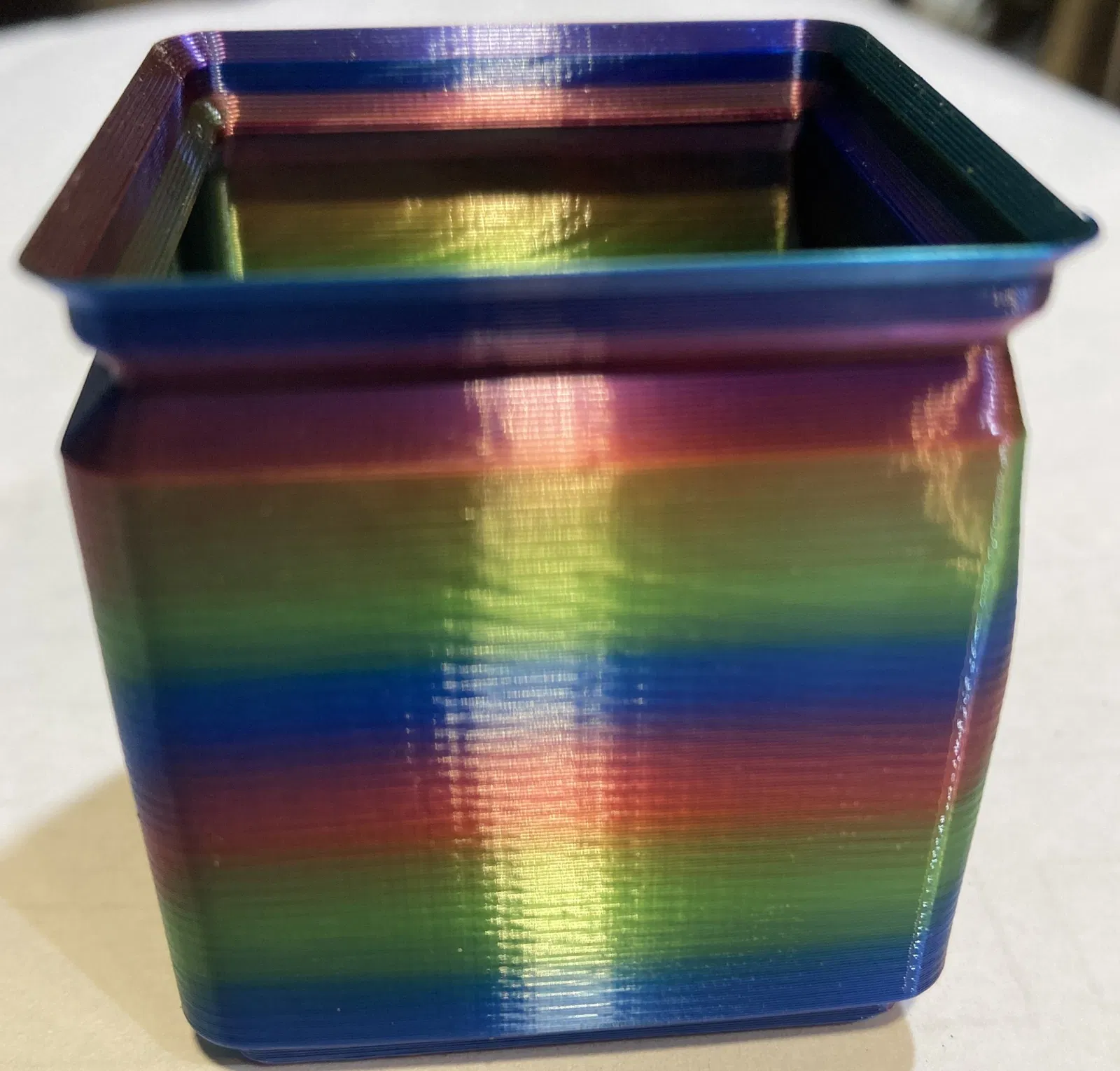

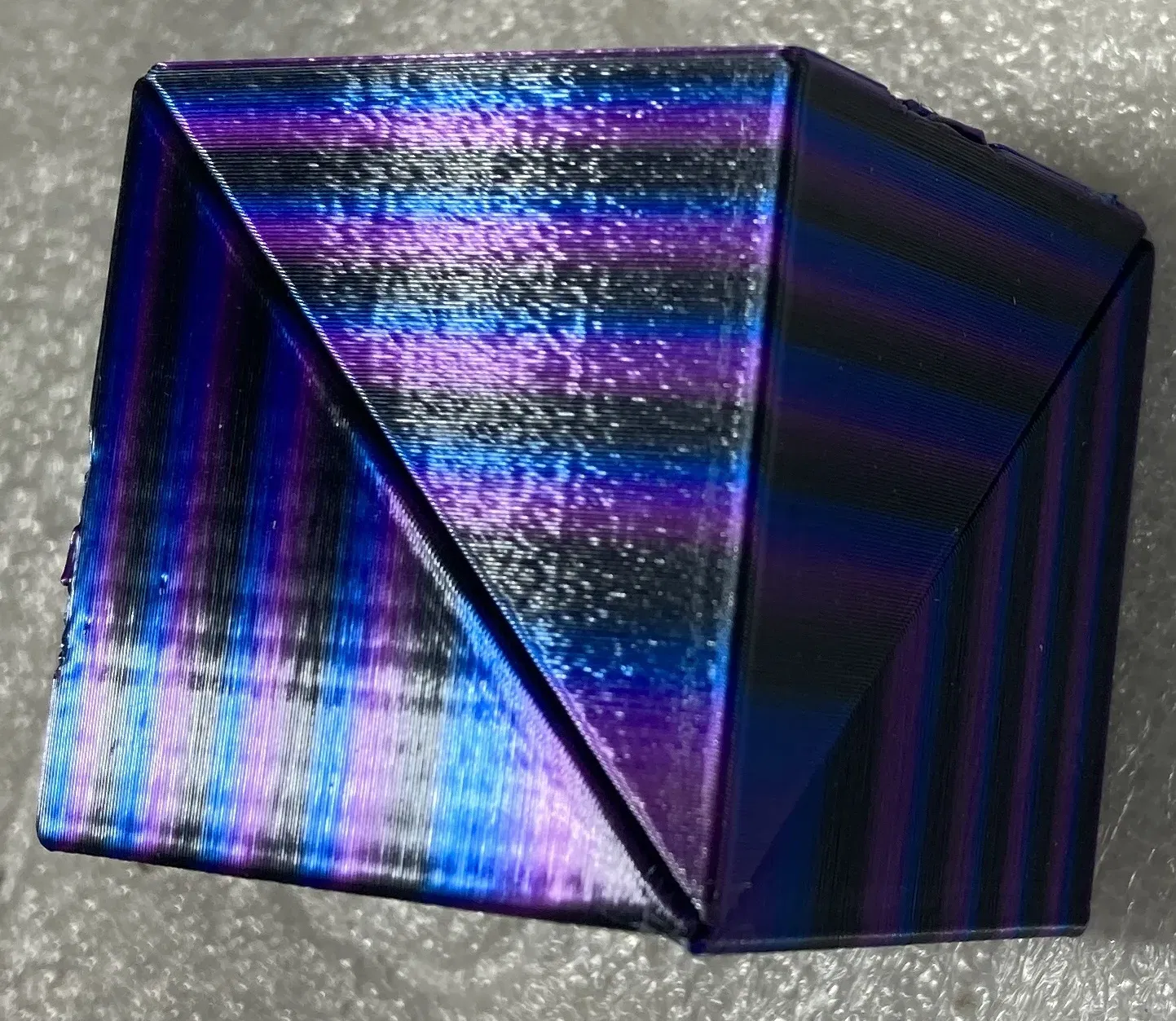

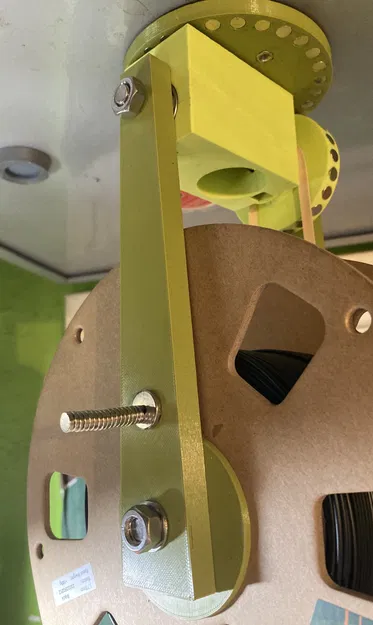

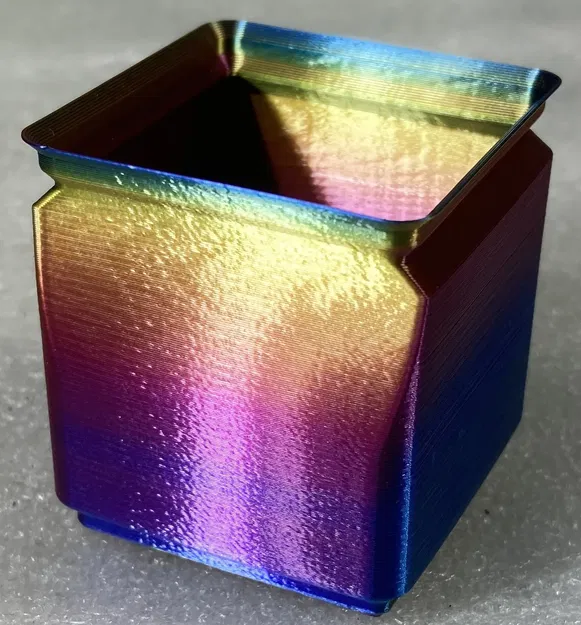

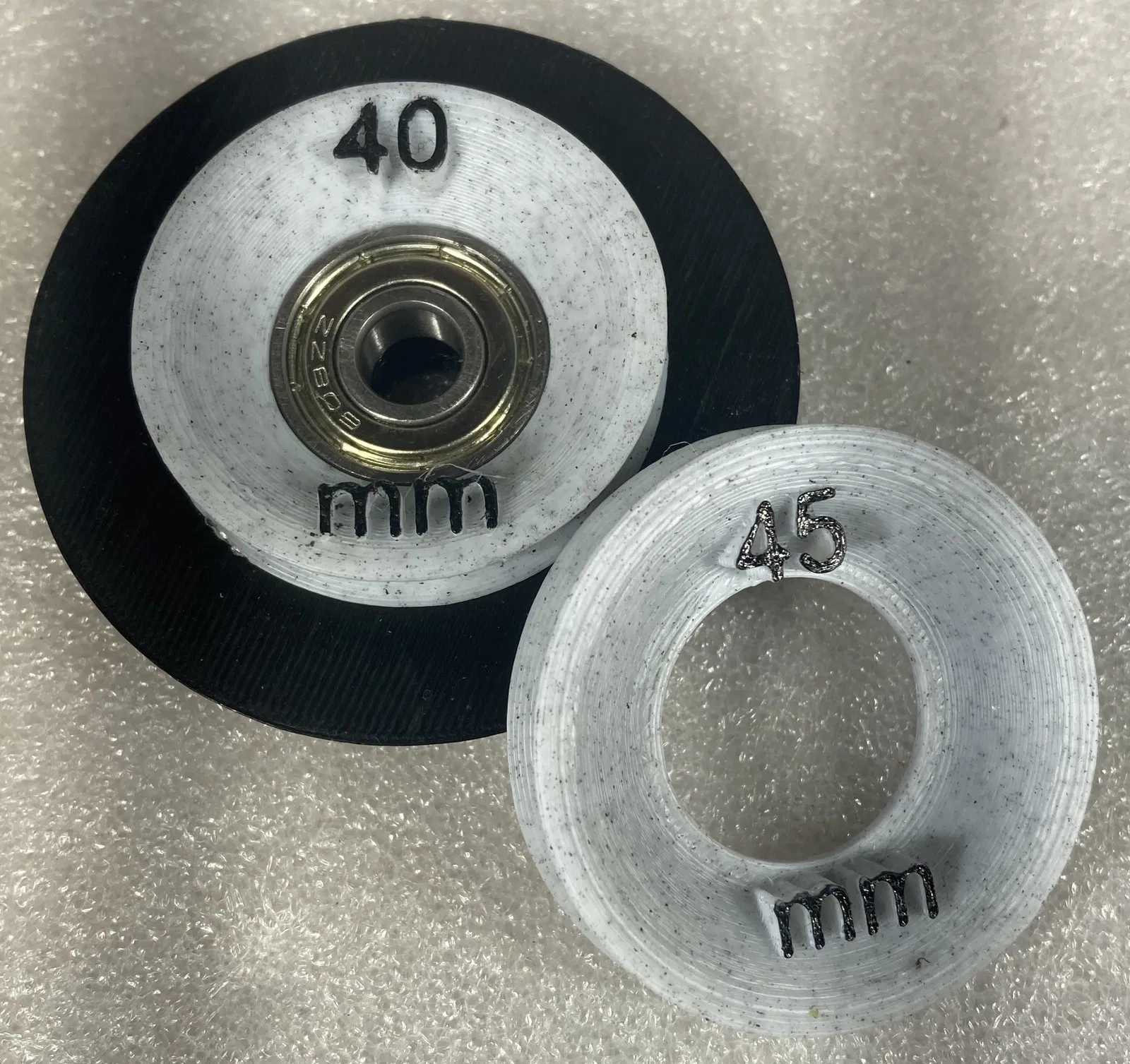

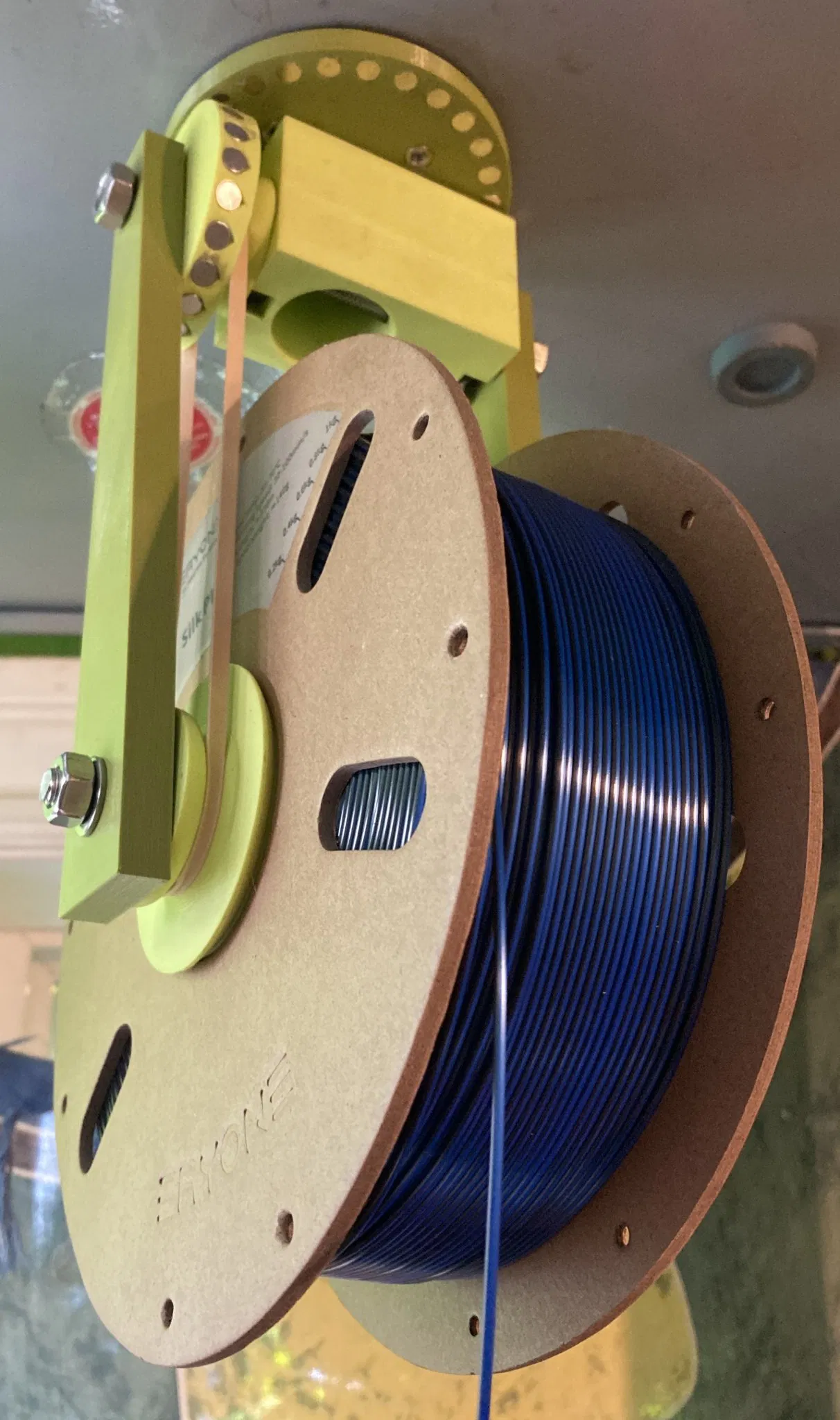

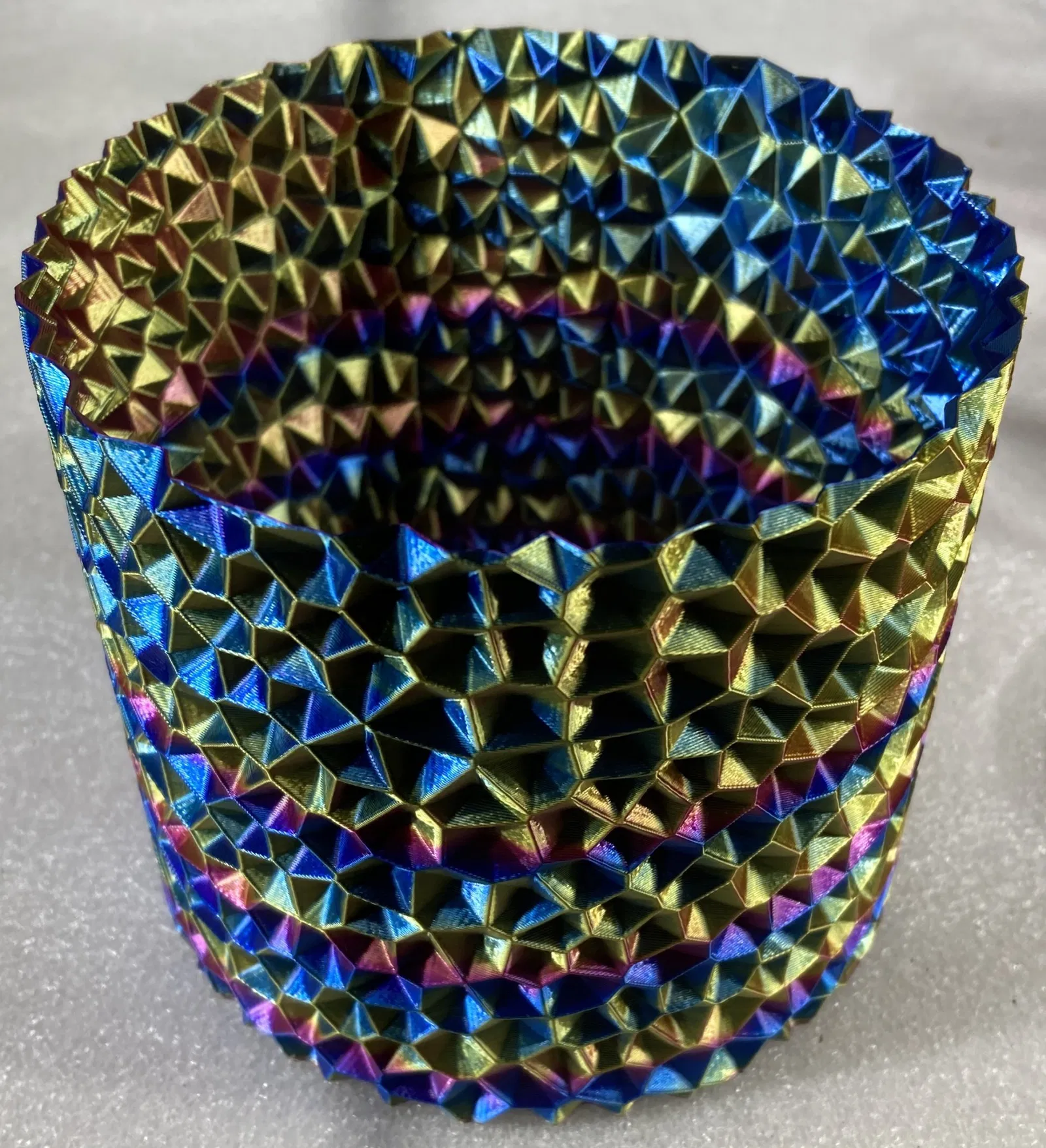

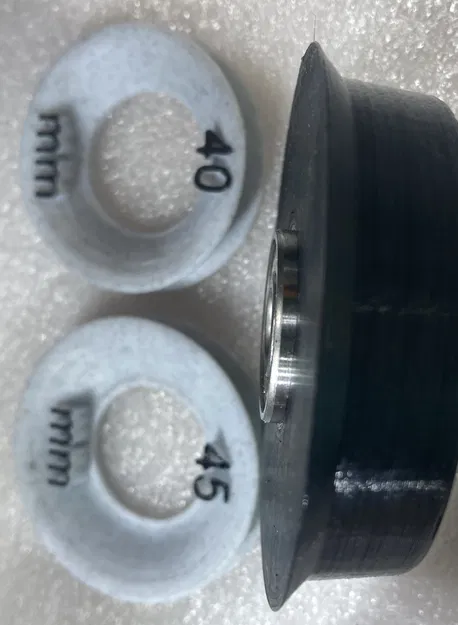

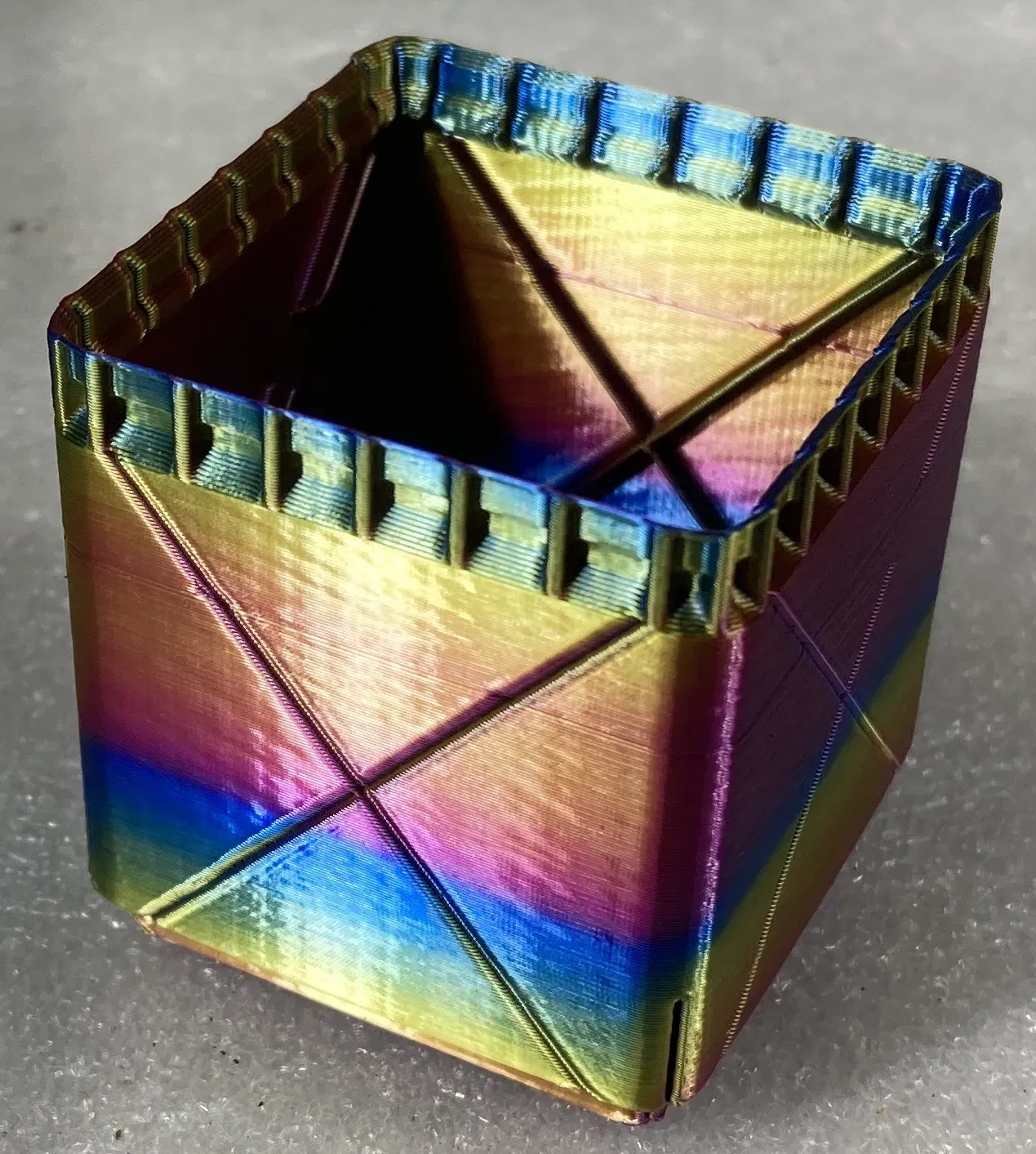

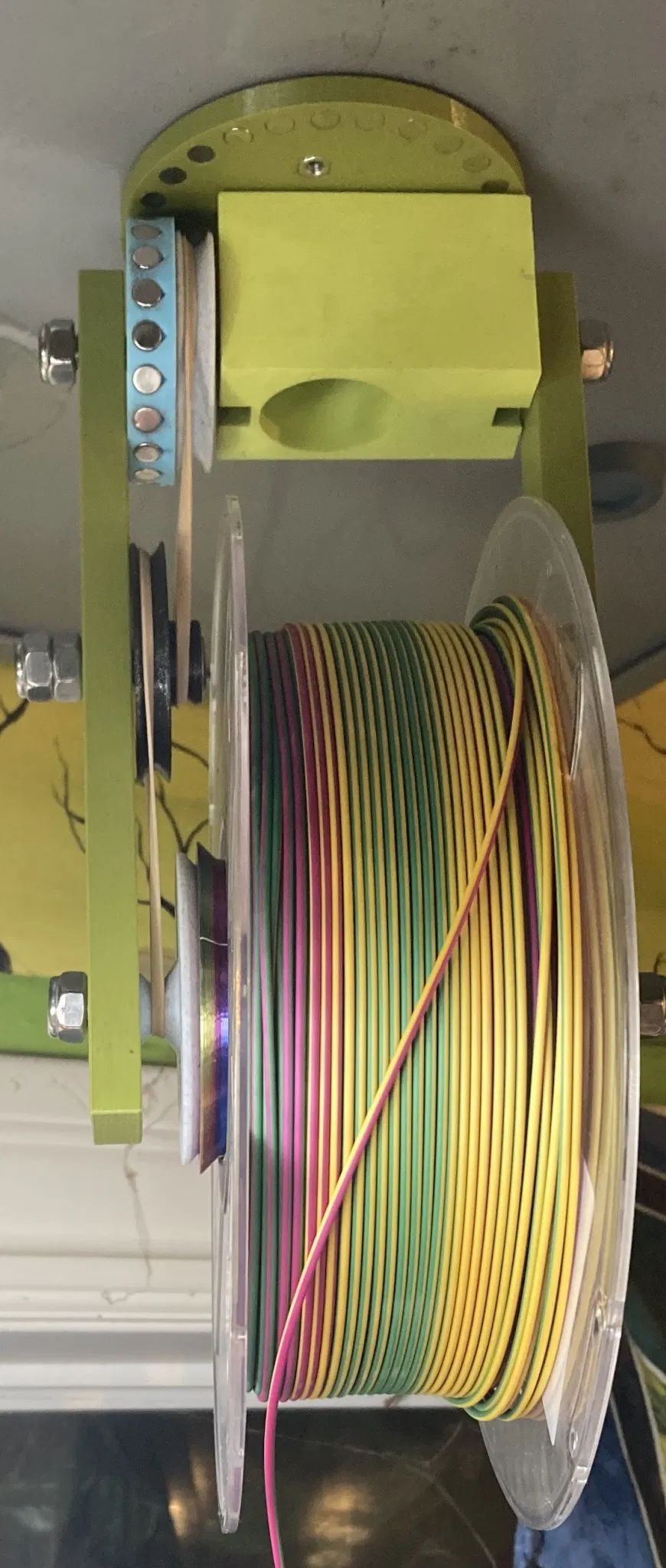

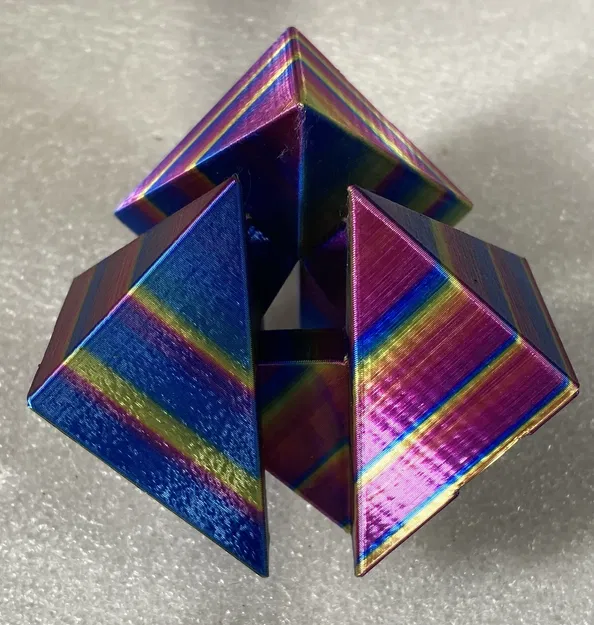

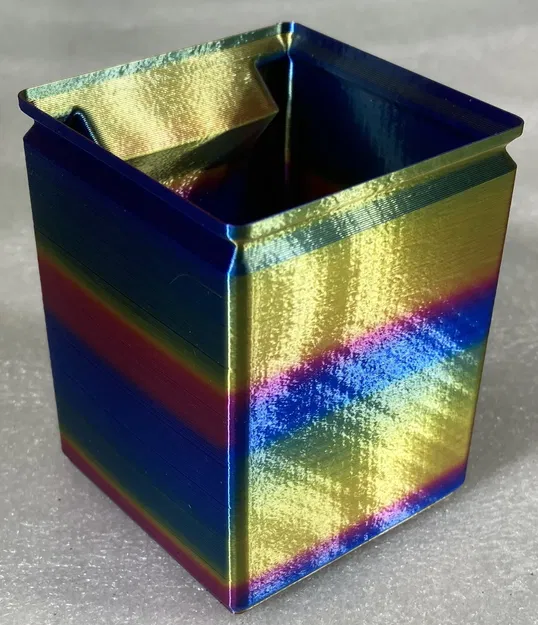

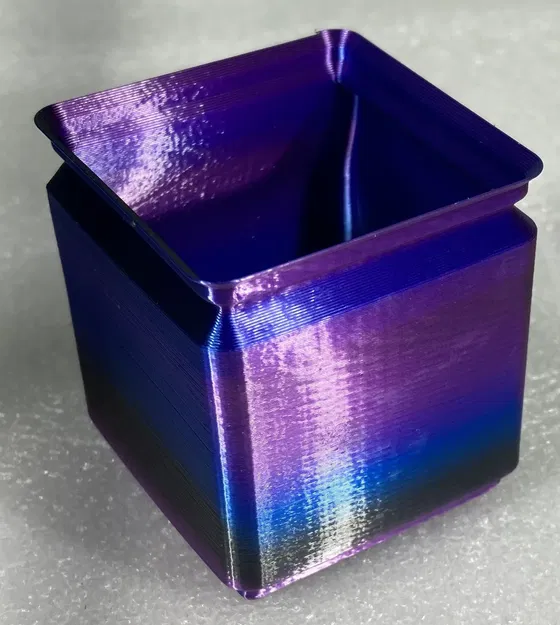

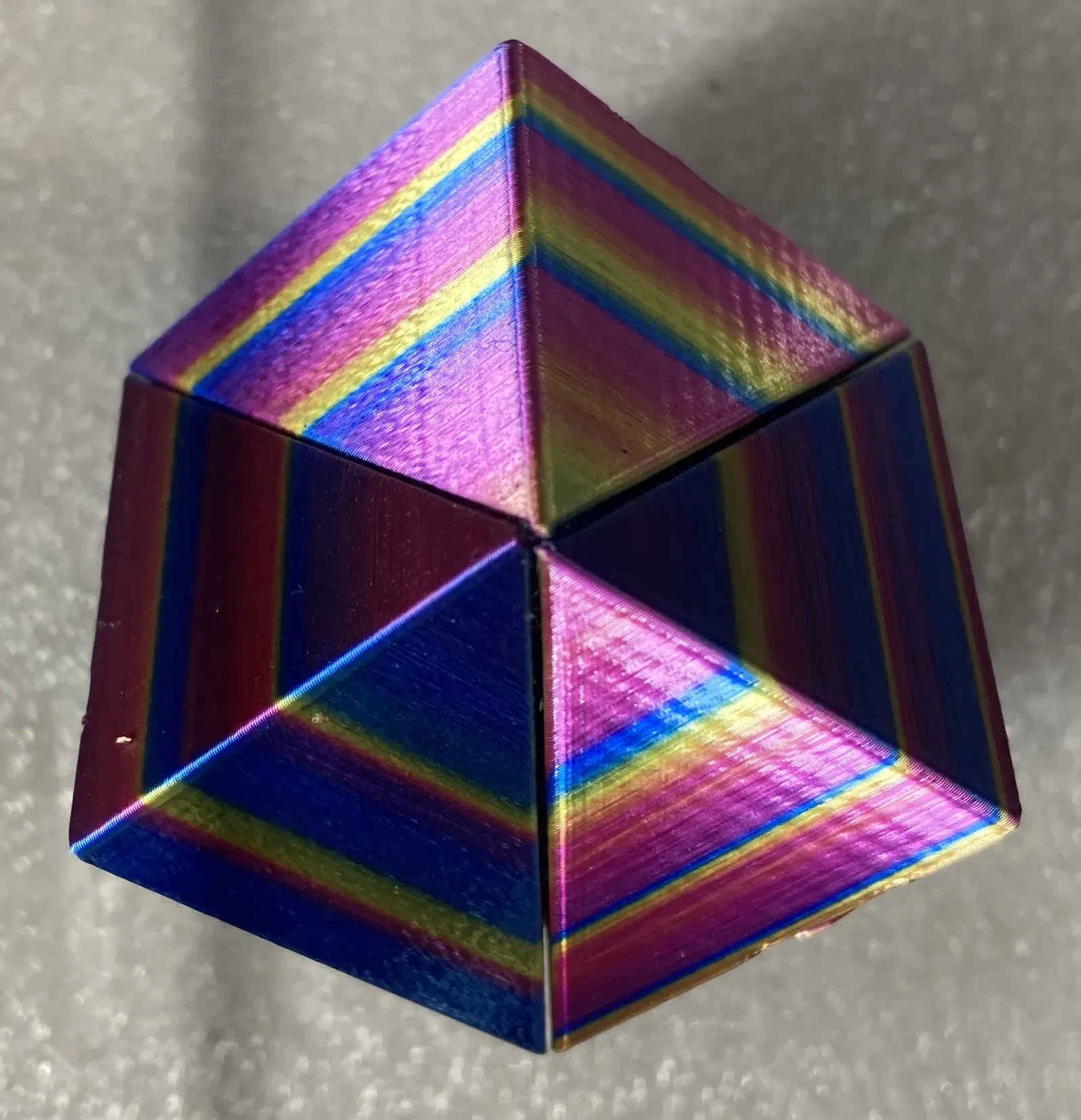

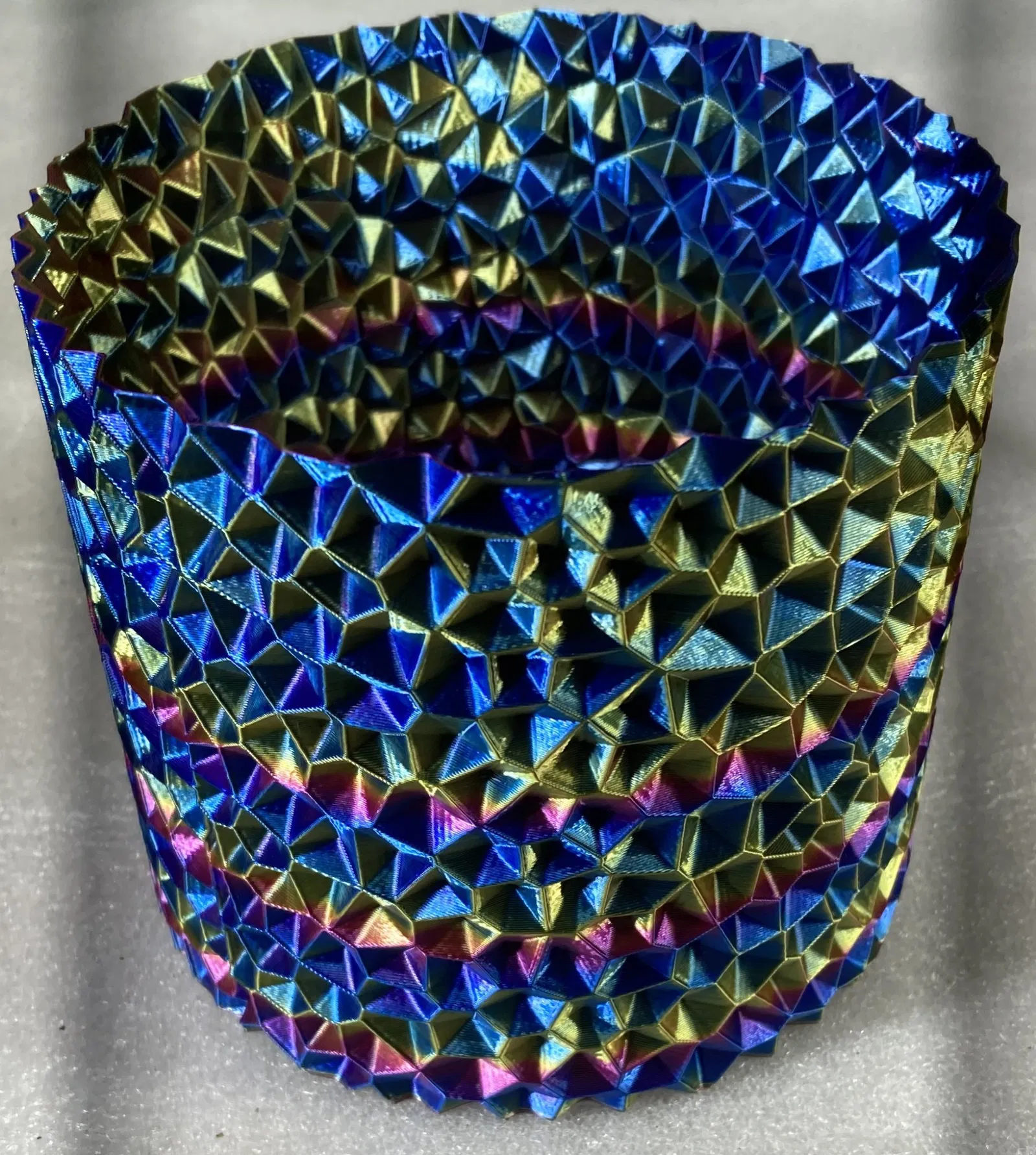

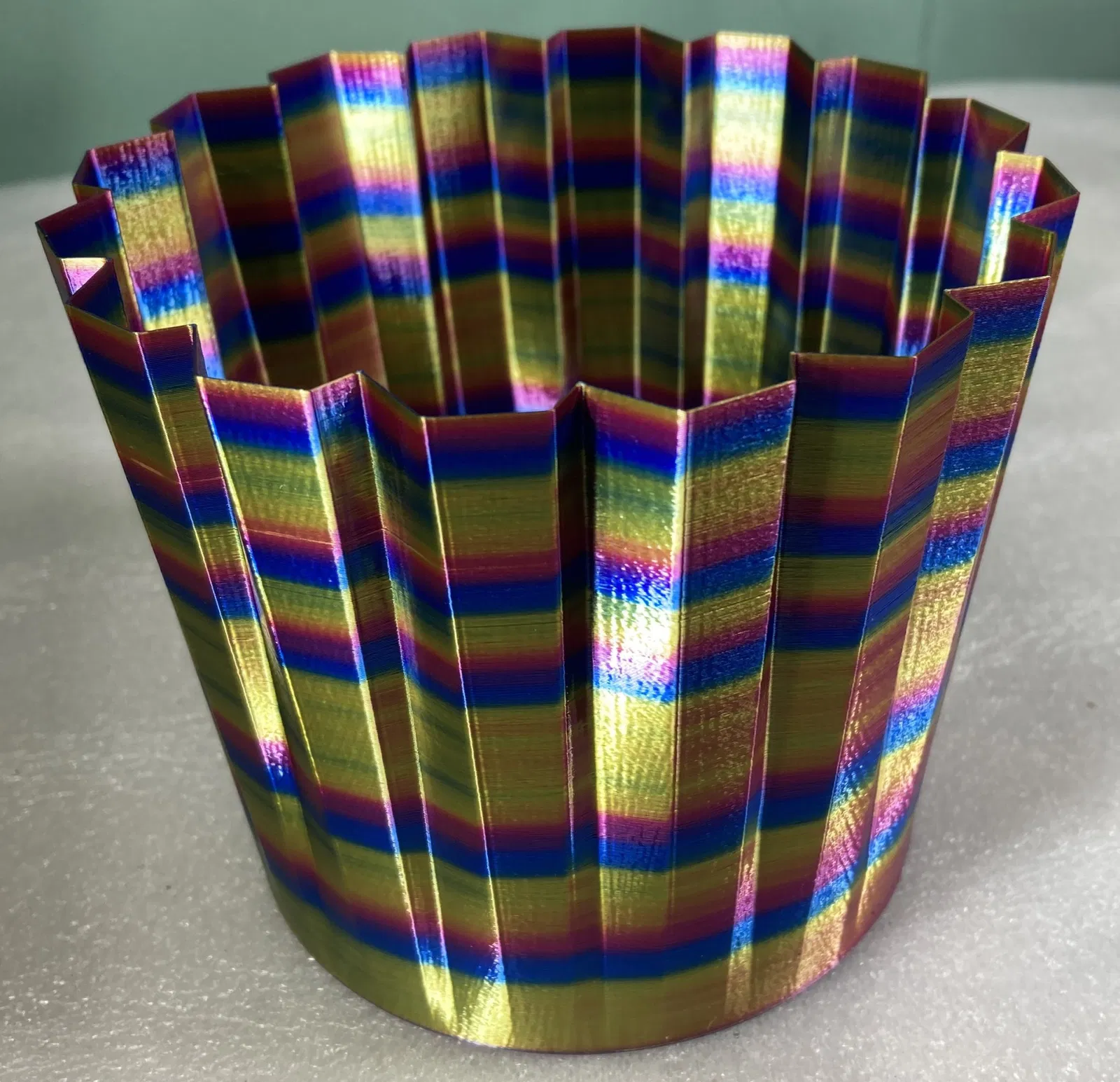

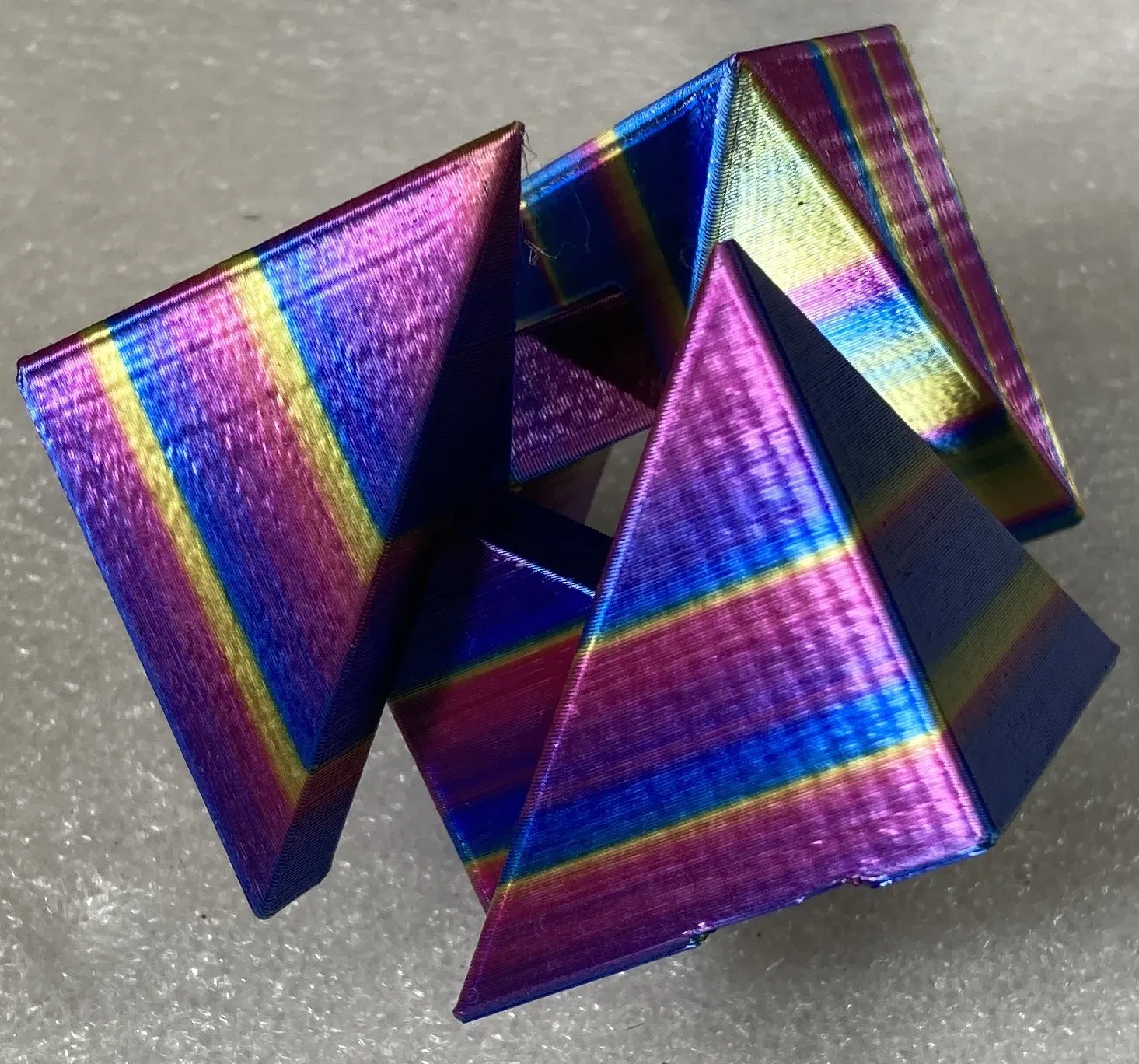

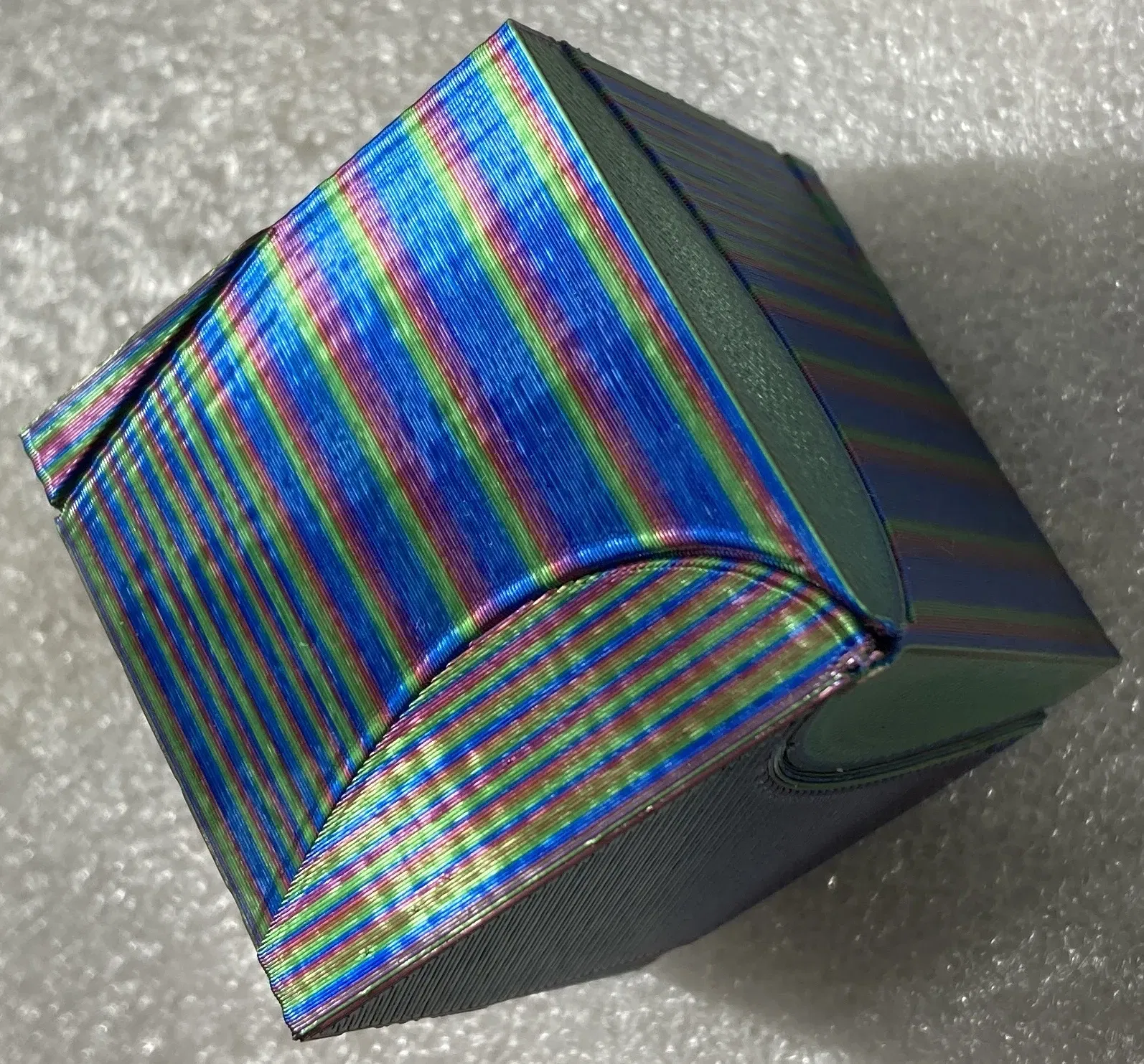

Cập nhật: Tôi đã tập trung hầu hết thông tin vào một trang web mới tại đây: https://3ddoodle.com/spool-rotator/ Tôi thích các loại filament ba màu, đồng trục. Tôi đã làm việc để tìm cách xoay cuộn filament để filament xoắn khi được đưa vào máy đùn. Nó sẽ tạo ra một mẫu xoắn nếu được in trên một hình trụ. Tôi có thể, tất nhiên, đã sử dụng một loại động cơ nào đó, nhưng tôi muốn sử dụng năng lượng từ sự xoay của cuộn để điều khiển hành động xoắn. Tôi không muốn làm hỏng máy đùn của mình bằng cách tạo quá nhiều xoắn vào nó, cũng như tôi không muốn nó phải làm việc quá sức để kéo filament. Tôi cần một cơ chế sử dụng rất ít năng lượng. "Ngân sách" năng lượng của tôi là lượng ma sát trên một cuộn bìa khi nó xoay trên giá đỡ bằng nhựa đi kèm với máy in của tôi. Nó sử dụng một số vòng bi 608, một số phần cứng 8mm và 4mm, và một cặp thanh ren 8mm x 120mm cùng một số đai ốc. Và một dây cao su #64, được sử dụng như một dây đai. - Sáu vòng bi 608zz: - https://www.amazon.com/dp/B08YN6WQXR

• Hai thanh ren 8x120mm (hoặc dài hơn): - https://www.amazon.com/dp/B0BLGTH8K5
• Bộ phần cứng 8mm: - https://www.amazon.com/dp/B0B4FPBP8D

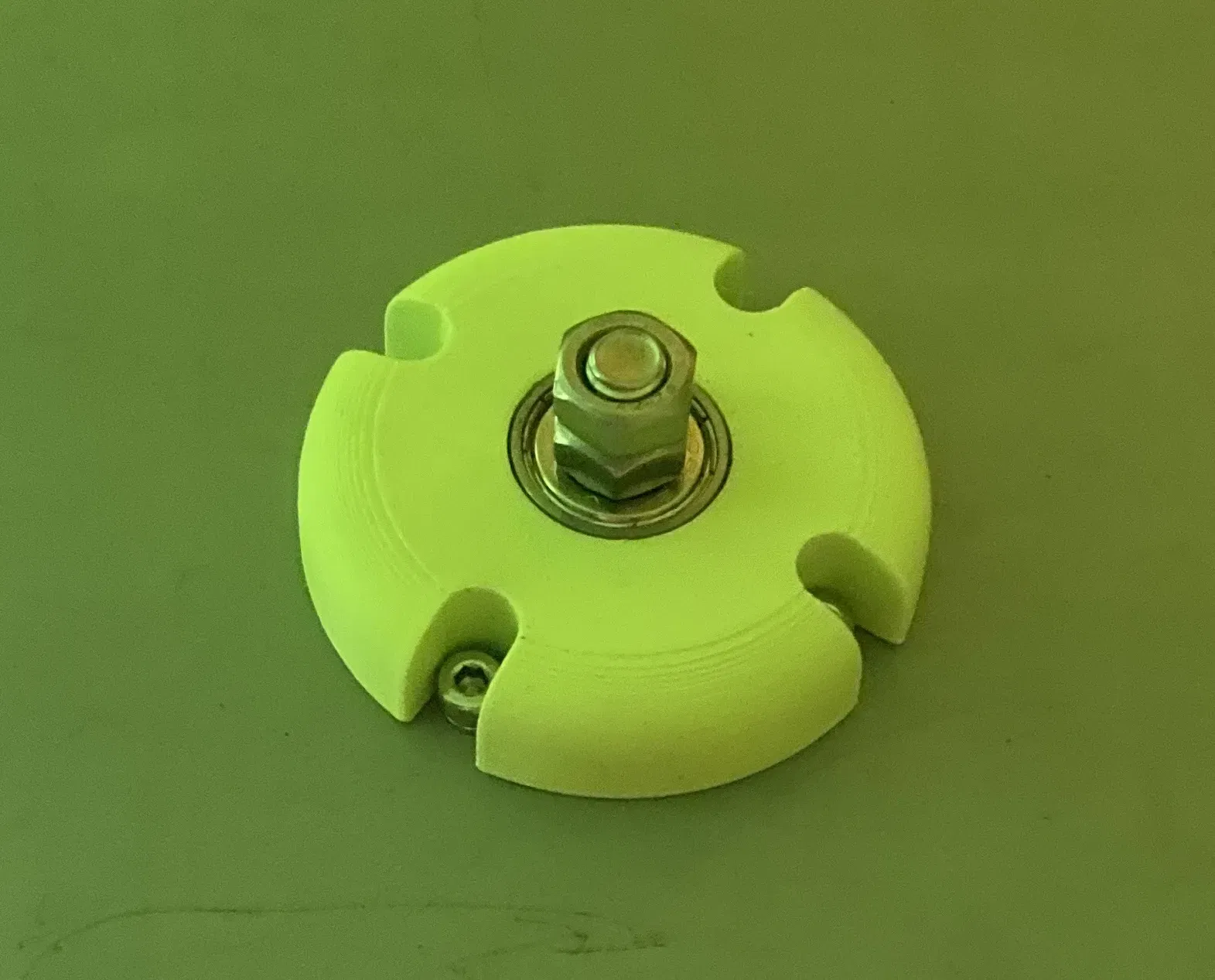

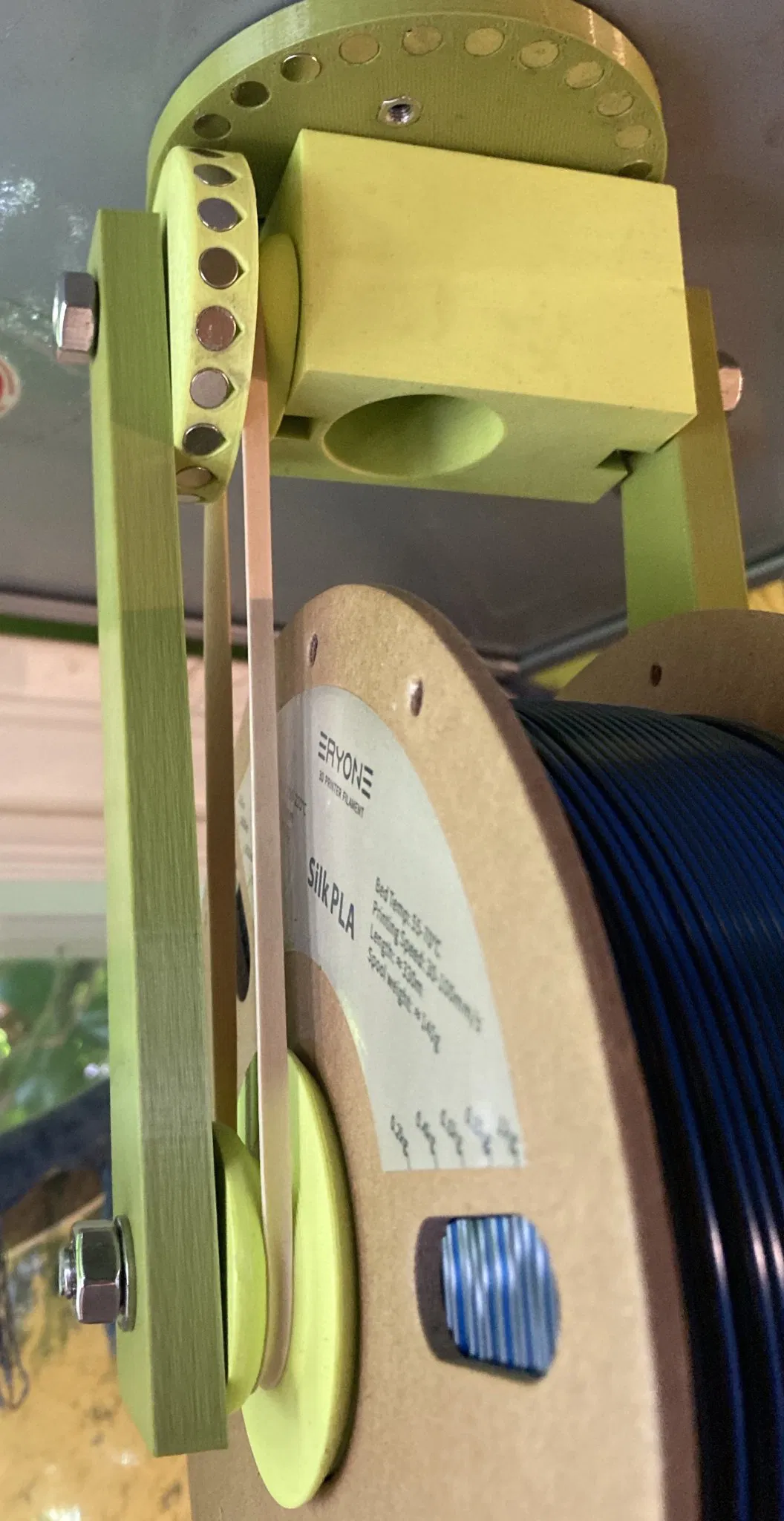

• 47 nam châm neodymium mạnh 6x2mm: - https://www.amazon.com/gp/product/B0C5M8QPQ1 Có "bánh răng" nhưng chúng sử dụng nam châm 6x2mm thay vì răng. Bằng cách đó, nếu có quá nhiều lực tích tụ, chúng chỉ trượt thay vì truyền các lực đó xuống filament đến máy đùn. Nó hoạt động như một bộ giới hạn mô-men xoắn. Chế độ hỏng hóc chỉ đơn giản là không xoay: không làm hỏng máy in. Cảnh giác: đừng sử dụng nam châm “tủ lạnh” yếu. Những cái tôi đã đề xuất là tốt. Tôi có một số vòng bi 608RS nằm xung quanh với mỡ bên trong. Chúng dành cho tải trọng cao hơn như một người trên ván trượt. Chúng có quá nhiều ma sát nên các bu lông chỉ trượt qua chúng và vòng bi không bao giờ quay. Đừng sử dụng vòng bi chứa mỡ! Nhưng, bạn nên sử dụng vòng bi có chắn kim loại để ngăn bụi và mảnh vụn vào bên trong chúng. 608zz là hoàn hảo nếu chúng có chất lượng tốt. Đây là vòng bi cho ván trượt và trượt băng (giữa các thứ khác) nên bạn có thể có một số cái xung quanh. Chúng phải hoạt động rất mượt mà với ma sát rất thấp. Tôi đã thử một liên kết xích để truyền năng lượng quay nhưng nó có quá nhiều ma sát. Bánh răng thì có vấn đề vì chúng cũng có ma sát và yêu cầu căn chỉnh chính xác, và chúng có thể truyền quá nhiều lực, đẩy bất kỳ vấn đề nào sang các phần khác của hệ thống. Nam châm yêu cầu căn chỉnh ít chính xác hơn, và việc mô hình hóa các điểm dừng để dán nam châm 6x2mm dễ hơn nhiều so với việc mô hình hóa răng bánh răng. Các bộ phận đều được thiết kế để in mà không cần hỗ trợ. Bất kỳ loại filament nào cũng nên hoạt động ngoại trừ loại linh hoạt như TPU. Để in mà không cần hỗ trợ, một số hình dạng mà bạn mong đợi là tròn lại có một cái mũ nhọn - điều đó giúp chúng in mà không bị chảy xuống. Bạn sẽ cần treo cái này từ một cái gì đó như một cái kệ phía trên máy in của bạn. Lỗ bu lông nên cách khoảng 10cm phía trước lỗ vào của đầu đùn khi nó ở giữa bàn in. Filament không nên va vào khung trên của máy in hoặc nó có thể ngăn cản việc quay. Nên có ít nhất 45cm ở trên khung máy in để chiều dài của filament giữa bộ quay và đầu đùn không quá ngắn. Càng ngắn, độ cứng của filament sẽ càng ngăn cản bộ quay hoạt động nhất quán. Tôi đã thử cái của mình ở khoảng 35cm và một trong những filament của tôi không hoạt động tốt vì nó đủ cứng để cản trở việc quay và khiến cơ chế bị ngã về phía sau. Điều đó dẫn đến một vòng lặp lặp lại mà không quay filament. #### Lắp ráp Tất cả chi tiết lắp ráp hiện đã có ở đây: https://3ddoodle.com/assembly/ #### Hướng dẫn sử dụng dây filaments kiểu ống Bạn thực sự nên in và sử dụng một hướng dẫn dây filaments kiểu ống và đặt nó ngay dưới trung tâm của cuộn dây. https://www.f3d.vn/3d-model/126066-mk3-ong-dan-huong-day-toc-dieu-chinh-duoc #### Để thay cuộn dây Vui lòng xem quy trình cập nhật ở đây: https://3ddoodle.com/changing-spools/ #### Ròng rọc Bạn có thể sử dụng các ròng rọc với kích thước khác nhau để làm cho cuộn dây xoắn dây filaments nhanh hơn hoặc chậm hơn. Có một giới hạn về mức độ dây filaments có thể bị xoắn, và việc sử dụng một ròng rọc lớn hơn sẽ không thay đổi điều đó. Mô-men xoắn bị giới hạn bởi các bánh răng từ tính. Nhưng bạn có thể sử dụng các ròng rọc có kích thước khác nhau để đưa nó lên tối đa hoặc xuống dưới mức đó. Thông thường, một bản in bình hoa quay giữa các màu chậm hơn một bản in có phần điền. Bạn có thể thấy rằng bánh xe nhỏ nhất là tốt nhất cho bất kỳ thứ gì lớn. Hai ròng rọc nhỏ nhất được in với vành riêng của chúng. Các ròng rọc khác phù hợp với một đế vành chấp nhận ⅔ của một ổ bi. Khoảng ⅓ của ổ bi đứng lên trên và tương tác với bất kỳ ròng rọc khác nhau nào. Tất cả các ròng rọc lớn hơn chỉ đơn giản phù hợp với ổ bi với một chút ma sát. Không cần keo dán. Vành và ròng rọc đều gắn trên cùng một bề mặt ổ bi và chúng không trượt. Điều này cho phép bạn in một đế vành đơn và sử dụng nó với bất kỳ ròng rọc có kích thước khác nhau nào. Các ròng rọc 40, 45 và 50mm cũng sẽ hoạt động với đế bánh răng từ tính theo cách tương tự, trong trường hợp bạn muốn một ròng rọc trên lớn hơn cho một vòng quay chậm hơn nữa (kết hợp với ròng rọc cuộn dây nhỏ nhất). MỚI: Cũng có một tay đỡ tùy chọn với một lỗ giữa cho một ròng rọc đôi làm chậm đáng kể vòng quay. #### Bộ chuyển đổi lỗ trung tâm cuộn dây Bởi vì các cuộn dây khác nhau có kích thước lỗ trục khác nhau, tôi đã tạo ra một loạt các bộ chuyển đổi phù hợp với đế flang cuộn dây và đế flang trục. Với bộ chuyển đổi phù hợp, bạn có thể tăng kích thước để phù hợp với cuộn dây của mình. Thông tin kích thước có thể được tìm thấy ở đây: https://3ddoodle.com/download-the-spool-rotator#sleeve_sizing #### Ảnh Bạn có thể thấy đế vanity Gridfinity có sọc với một giá đỡ nhẹ hơn trên đó. Các sọc đồng nhất ở phần trên ngoại trừ một sọc màu đen. Một trong những nam châm từ bánh răng pulley đã rơi ra và nó đã bị kẹt ở đó. Tôi đã dán lại mà không làm gián đoạn quá trình in và nó đã tiếp tục quay. Thùng chế độ bình 1x1 thực sự cho thấy cách mà bộ quay filament thêm điều gì đó đặc biệt ngay cả với những hình dạng đơn giản. Một bức ảnh cho thấy chân chống từ tính của tôi, giúp đẩy các bánh răng từ tính lại với nhau để ngăn chặn trượt. Bức ảnh cuối cùng cho thấy rằng bạn có thể tháo cuộn dây và để bánh răng pulley với dây cao su vẫn được kết nối. #### Khắc phục sự cố Tất cả thông tin khắc phục sự cố hiện có ở đây: https://3ddoodle.com/troubleshooting/
