Mk3 Ống Dẫn Hướng Dây Tóc Điều Chỉnh Được

Tác giả hoco_739955

Lượt tải
11
Lượt thích
3
Lượt coi
258

File 30 8,6 MB

  • Arm_Hinge_40mm_0.2mm_PLA_MK3S_11m_1768040049.gcodeGCODE · 452,2 KB
  • Arm_Hinge_80mm_0.2mm_PLA_MK3S_19m_1768040050.gcodeGCODE · 562,5 KB
  • Guide_Tube_Extender_0.2mm_PLA_MK3S_7m_1768040051.gcodeGCODE · 405,2 KB
  • Guide_Tube_Arm_0.2mm_PLA_MK3S_16m_1768040052.gcodeGCODE · 703,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#126066
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

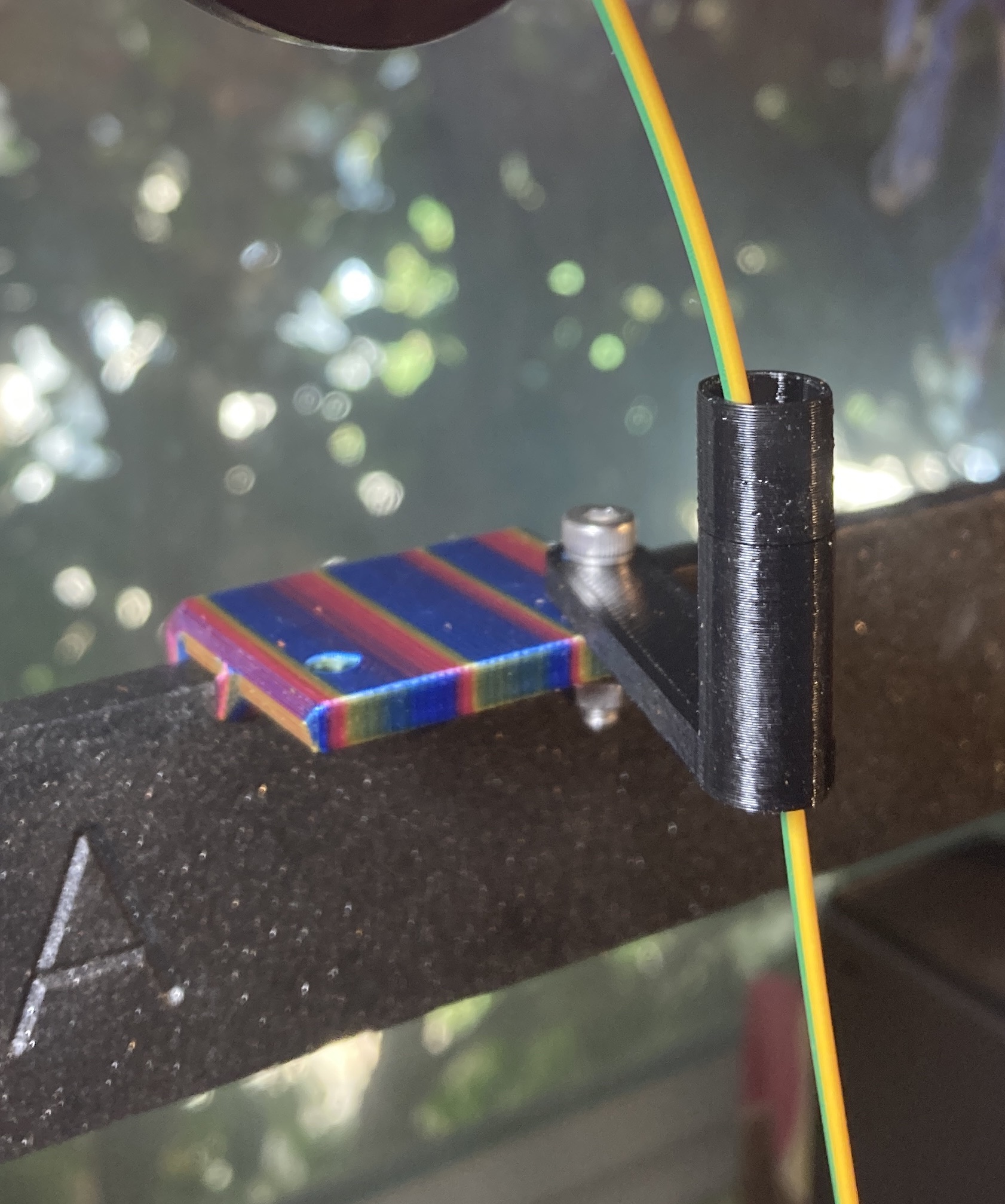

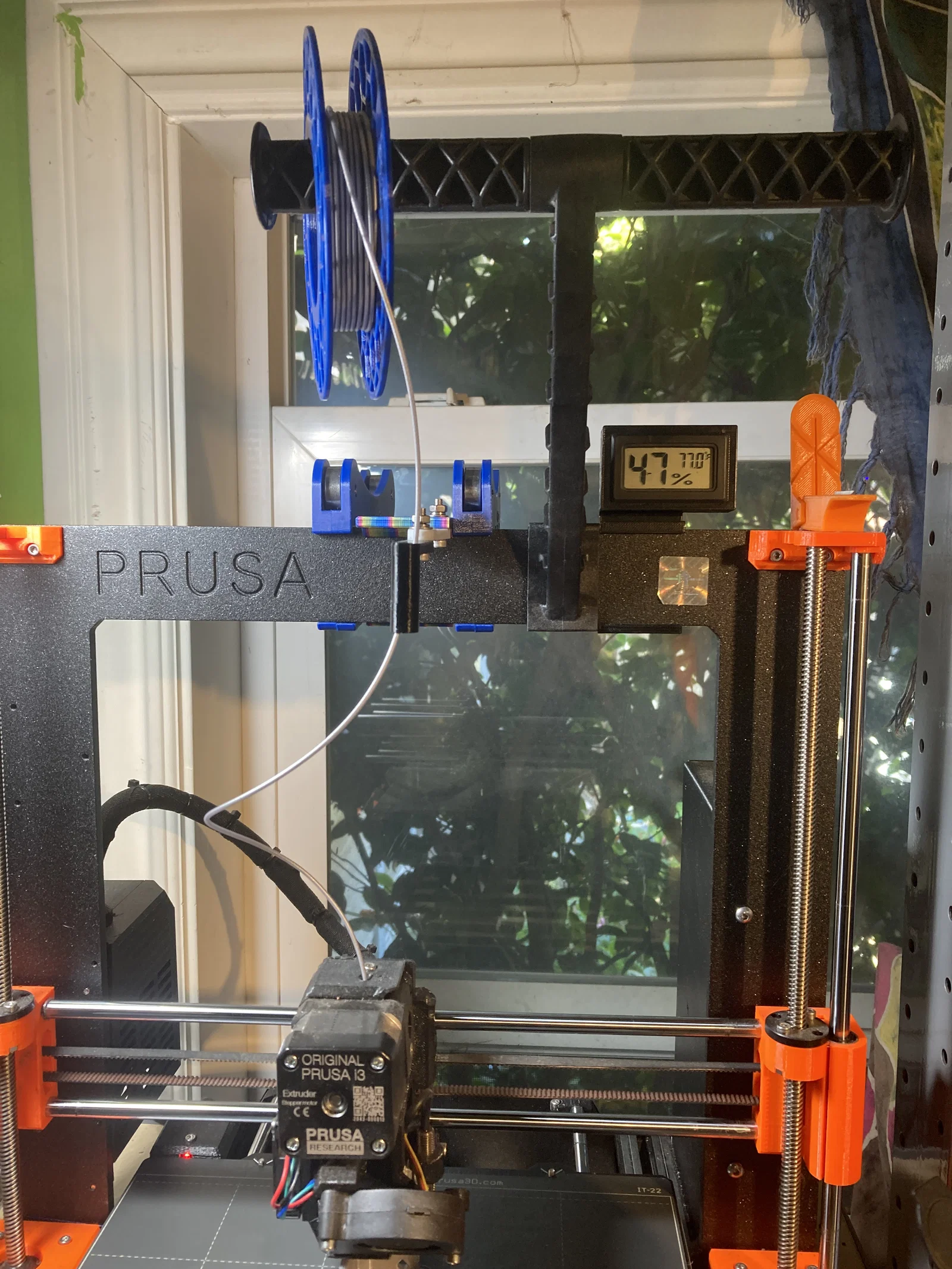

Cái dẫn hướng dây tóc này dùng một ống để giới hạn góc của dây tóc cũng như vị trí của nó.

Điều này giải quyết một vấn đề quan trọng với bộ quay cuộn chỉ mà các loại dẫn hướng dây tóc "hình vòng" thông thường không giải quyết được.

Khi đầu in di chuyển trên bàn in, dây tóc sẽ thay đổi góc so với cuộn chỉ phía trên. Một dẫn hướng dây tóc dạng vòng hoạt động như một điểm tựa và biến dây tóc thành một đòn bẩy gây áp lực lên cuộn chỉ phía trên. Áp lực đó đủ để cản trở bộ quay cuộn chỉ.

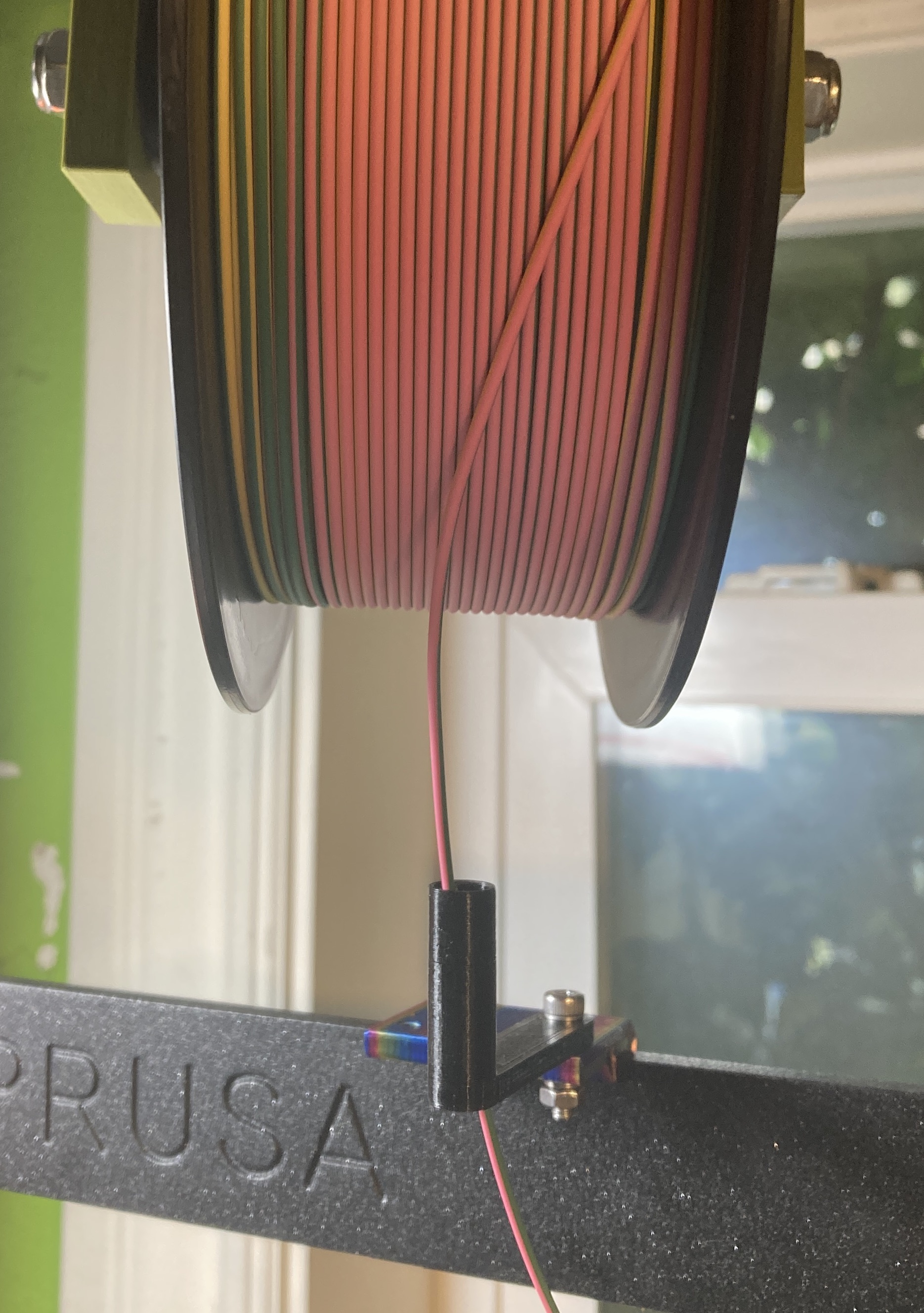

Điều này cũng giải quyết một vấn đề với các cuộn dây nhỏ. Tôi thường dùng các cuộn 100g để chứa phần dây tóc còn lại trên cuộn lớn hơn, để tiết kiệm không gian. Nhưng chúng quá nhỏ và nhẹ so với độ cứng của dây tóc nên chúng có thể bị bung ra trong quá trình in, ngày càng nhiều, cho đến khi có một cuộn dây tóc quấn quanh bộ đùn. Ống này ngăn chặn điều đó xảy ra miễn là nó đủ gần với cuộn dây nhỏ.

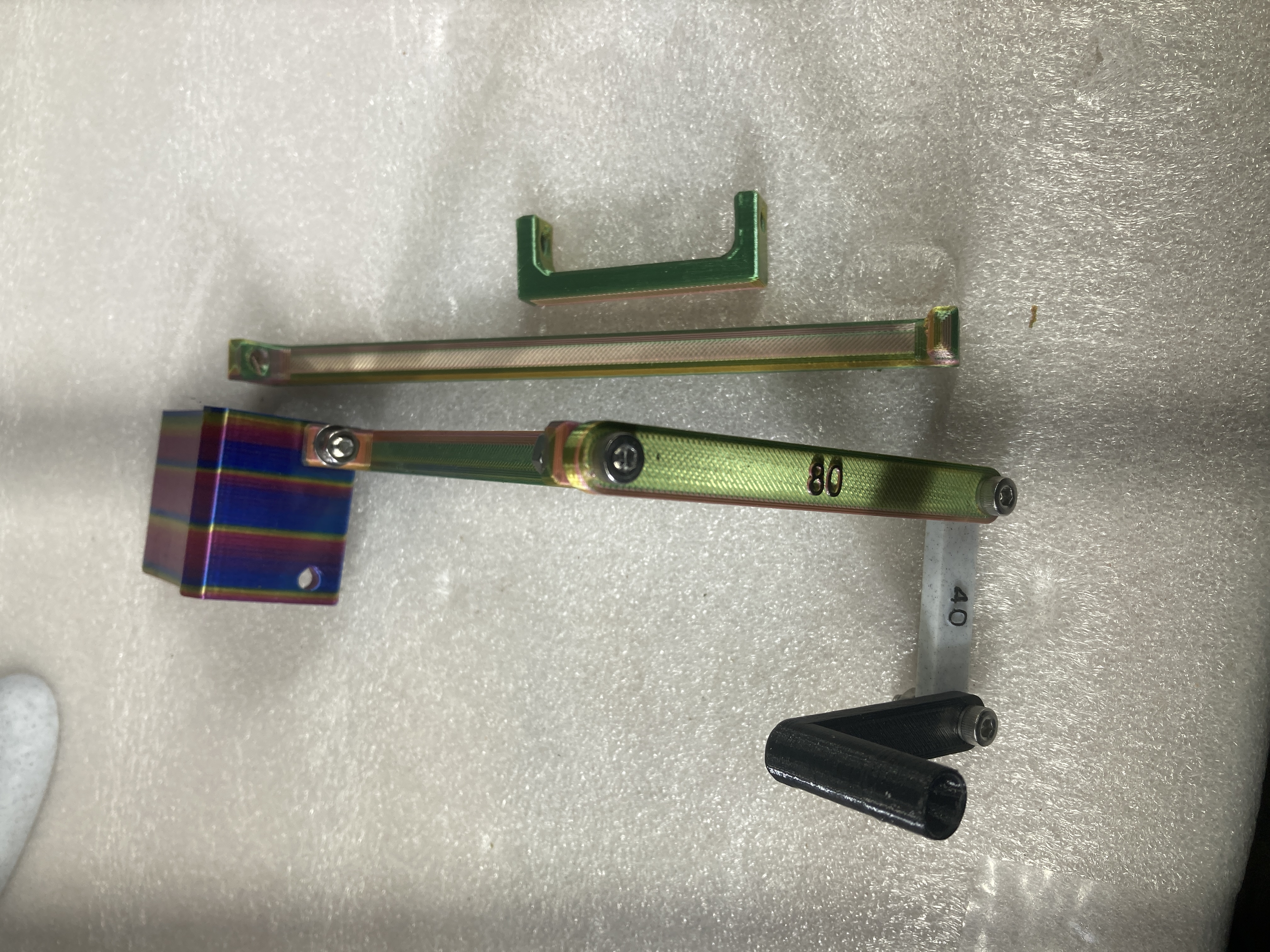

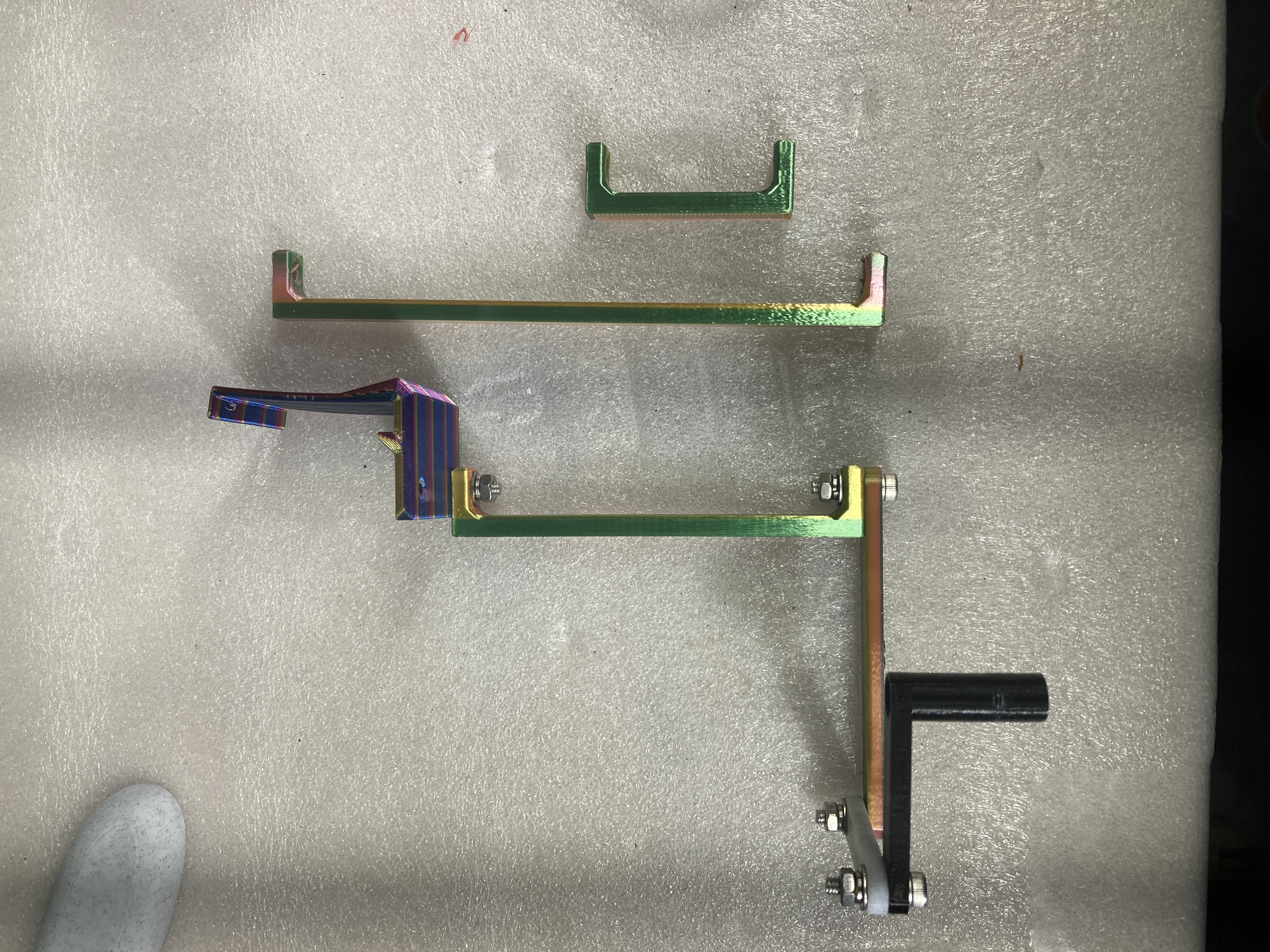

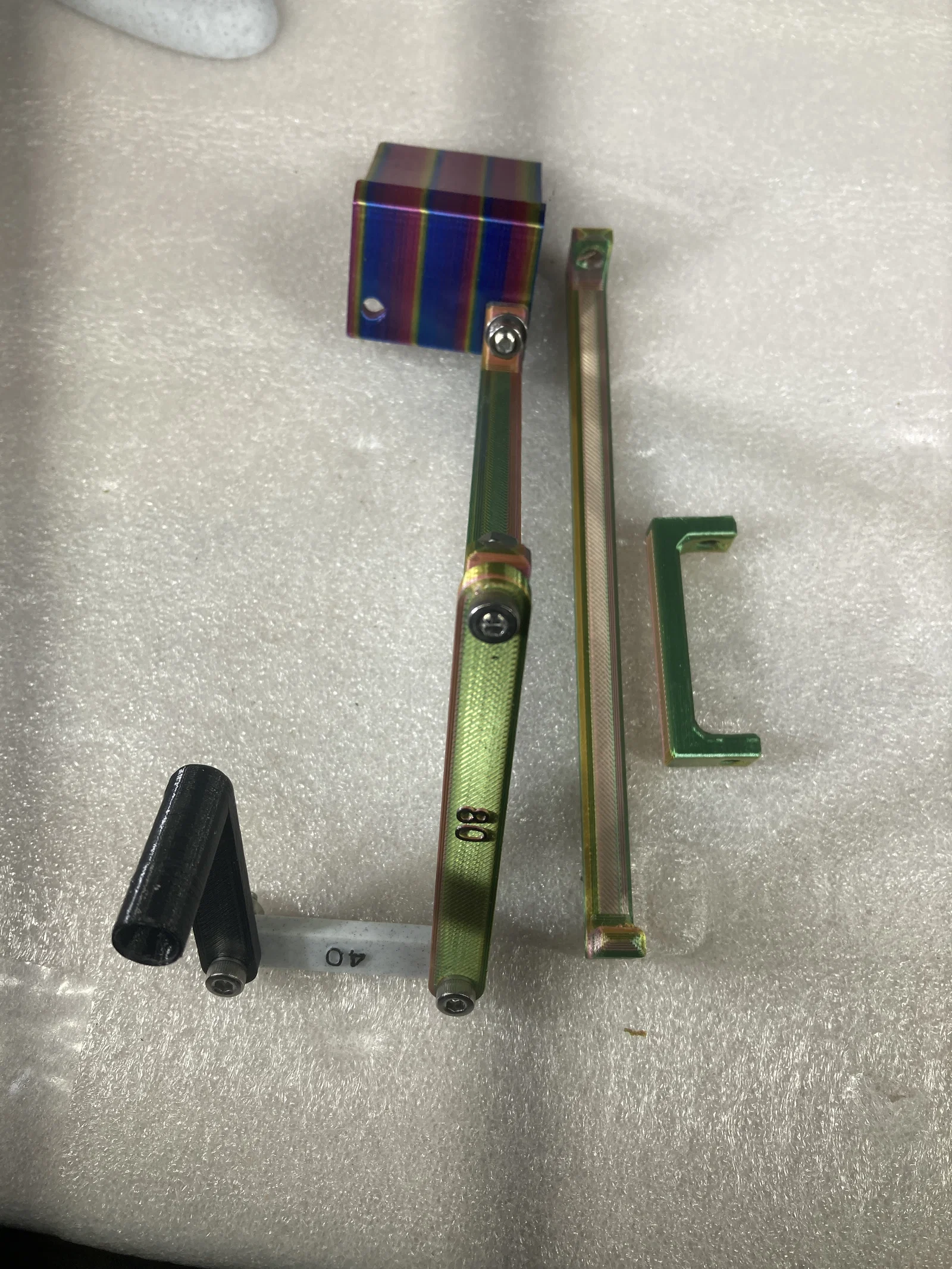

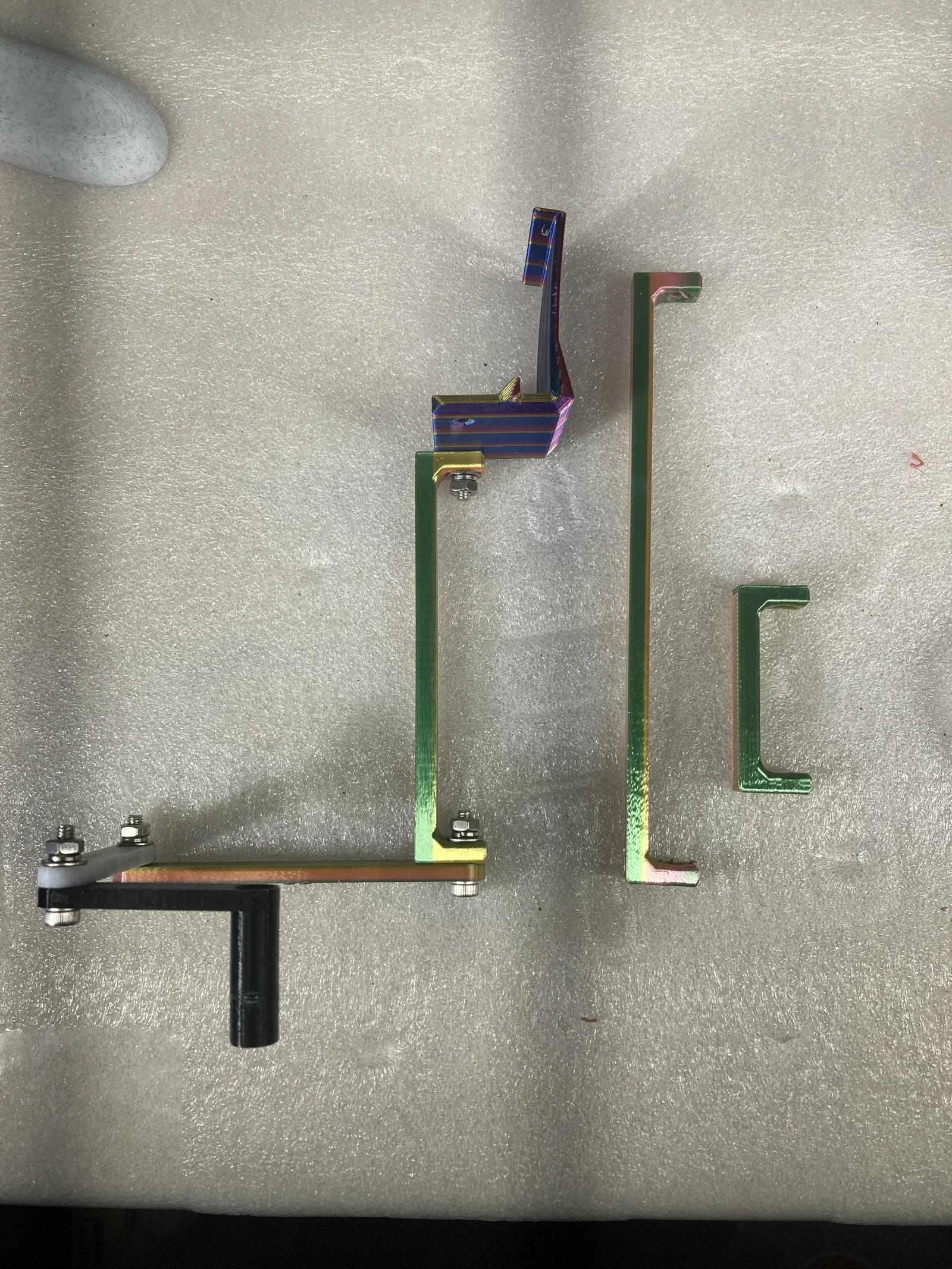

Bạn có thể sử dụng một hoặc nhiều thanh nối dài 40mm hoặc 80mm để đặt ống ở bất cứ đâu bạn cần. Và bạn có thể in một hoặc nhiều ống nối để tạo thành một ống cao hơn. Tôi thấy rằng một ống nối là đủ cho cách bố trí của tôi.

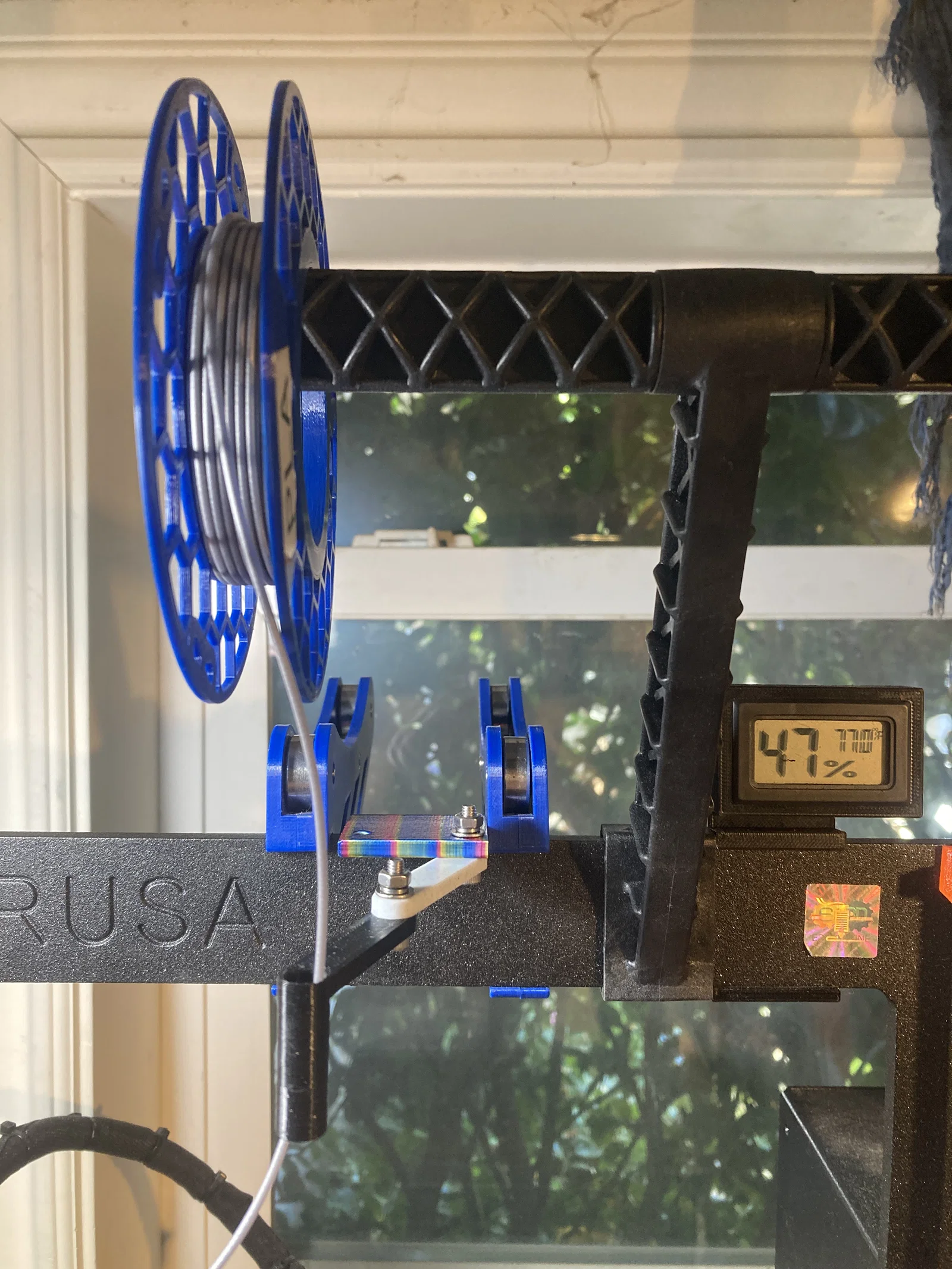

Bạn có thể sử dụng các khối nâng để nâng ống lên cao hơn. Điều này là cần thiết nếu bạn sử dụng bộ quay cuộn chỉ và muốn in các vật thể cao. Cần có ít nhất 100mm từ đáy ống dẫn hướng đến đỉnh của bộ đùn ở phía trên bản in.

Lắp ráp bằng ốc vít 4mm.

/3d-model/bo-xoay-cuon-filament-nhieu-mau-cho-may-in-3d

Đây là một video ngắn cho thấy cách dẫn hướng dây tóc được căn chỉnh với cuộn chỉ khi sử dụng:

https://youtube.com/shorts/MYm2_QznfGw
